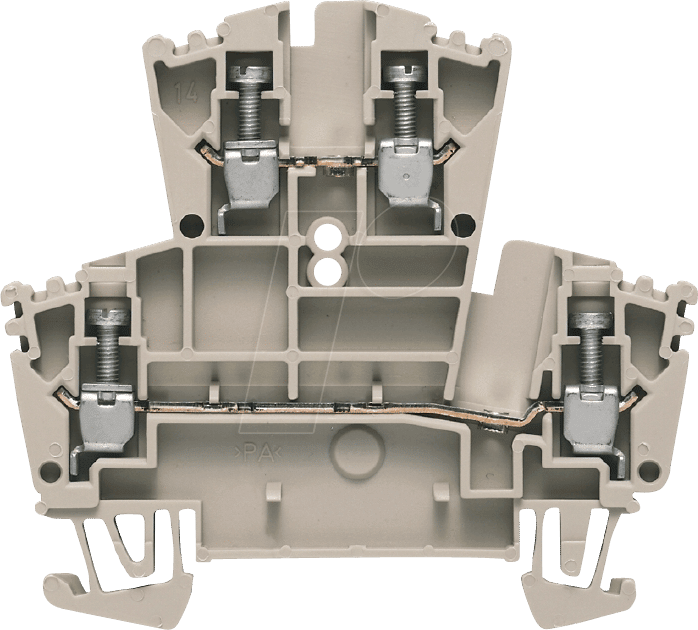

Optimale Verbindungslösungen für anspruchsvolle elektrische Installationen: WDK 2.5 – Durchgangsklemme Klippon® Connect, W-Serie beige
Die WDK 2.5 Durchgangsklemme aus der Klippon® Connect W-Serie in Beige ist die definitive Lösung für Elektriker und Anlagenbauer, die eine zuverlässige, sichere und effiziente Verbindungstechnik für anspruchsvolle industrielle und gewerbliche Umgebungen benötigen. Sie adressiert das Problem unsicherer oder instabiler Kabelverbindungen, die zu Ausfällen, Kurzschlüssen und erhöhten Wartungskosten führen können, indem sie eine robuste und langlebige Klemmtechnologie bietet, die höchsten Sicherheitsstandards entspricht und eine einfache Montage ermöglicht.
Maximale Sicherheit und Zuverlässigkeit durch Klippon® Connect Technologie
Die Klippon® Connect WDK 2.5 Durchgangsklemme repräsentiert die Spitze der Verbindungstechnik für elektrische Systeme. Im Gegensatz zu Standardlösungen, die anfällig für Vibrationen, Temperaturschwankungen und mechanische Belastungen sind, bietet die WDK 2.5 eine überlegene Stabilität und Kontaktsicherheit. Dies wird durch die präzise gefertigte Klemmmechanik und die Auswahl hochwertiger Materialien gewährleistet, die auch unter extremen Bedingungen eine dauerhaft sichere elektrische Verbindung aufrechterhalten. Die beige Farbgebung dient nicht nur der besseren Unterscheidbarkeit in komplexen Installationen, sondern ist auch typisch für bestimmte Anwendungsbereiche und Normen in der Elektroindustrie.
Herausragende Eigenschaften und Vorteile der WDK 2.5 Durchgangsklemme
Die Entscheidung für die WDK 2.5 Durchgangsklemme von Klippon® Connect bringt eine Vielzahl von Vorteilen mit sich, die sich direkt in der Effizienz und Sicherheit Ihrer elektrischen Installationen niederschlagen:
- Überragende mechanische Stabilität: Die Klemme wurde entwickelt, um auch bei starken Vibrationen und Schockbelastungen einen sicheren Anschluss zu gewährleisten. Dies reduziert das Risiko von Unterbrechungen und Ausfällen erheblich.
- Hohe elektrische Leitfähigkeit: Die sorgfältige Materialauswahl und die optimierte Klemmgeometrie sorgen für einen geringen Übergangswiderstand, was Energieverluste minimiert und die Wärmeentwicklung reduziert.
- Einfache und sichere Montage: Das Klippon® Connect System zeichnet sich durch eine intuitive Handhabung aus, die eine schnelle und fehlerfreie Installation ermöglicht und somit wertvolle Zeit im Installationsprozess spart.
- Konformität mit Industriestandards: Die WDK 2.5 erfüllt die strengen Anforderungen relevanter Normen und Vorschriften, was Ihnen höchste Sicherheit und Compliance garantiert.
- Langlebigkeit und Robustheit: Gefertigt aus widerstandsfähigen Materialien, ist diese Klemme darauf ausgelegt, den Belastungen industrieller Umgebungen über viele Jahre hinweg standzuhalten.
- Vielseitige Anwendungsmöglichkeiten: Ob in Schaltschränken, Verteilerkästen oder im Maschinenbau – die WDK 2.5 ist für eine breite Palette von Anwendungen geeignet.
- Temperaturbeständigkeit: Die Materialien sind so konzipiert, dass sie auch bei extremen Temperaturschwankungen ihre Integrität und Klemmkraft beibehalten.
Technische Spezifikationen und Materialeigenschaften
Die WDK 2.5 Durchgangsklemme ist das Ergebnis intensiver Entwicklungsarbeit und präziser Fertigung, um den höchsten Ansprüchen gerecht zu werden. Ihre Konstruktion und die verwendeten Materialien sind entscheidend für ihre Leistungsfähigkeit und Langlebigkeit.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WDK 2.5 – Durchgangsklemme Klippon® Connect, W-Serie |
| Farbe | Beige (spezifisch für industrielle Kennzeichnungen und Anwendungsbereiche) |
| Anschlussquerschnitt (min.) | 0,2 mm² (flexibel mit Aderendhülse), 0,14 mm² (massiv) |
| Anschlussquerschnitt (max.) | 2,5 mm² (flexibel mit Aderendhülse), 4 mm² (massiv) |
| Nennspannung | 400 V AC |
| Nennstrom | 24 A |
| Schutzart (abhängig von der Montage) | IP20 (bei offener Klemmstelle, weitere Schutzkapselungen möglich) |
| Betriebstemperaturbereich | -40 °C bis +85 °C (dauerhaft) |
| Gehäusematerial | Hochwertiger Polyamid-Kunststoff, flammenhemmend nach UL 94 V-0, UV-beständig |
| Klemmkörpermaterial | Messing, vernickelt für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Schraubentyp | Schlitzschraube (alternativ Kreuzschlitz mit separatem Adapter) für sichere Klemmung |
| Befestigungsart | Standardschiene (TS 35/7,5 und TS 35/15) |
| Anzahl der Anschlüsse pro Pol | 1 |
| Isolationsmaterial | Polyamid |
| Besondere Merkmale | Kompakte Bauform, hohe Verdrahtungsdichte, zuverlässige Klemmkraft auch unter Vibrationen, gut gekennzeichnete Anschlussklemmen |
| Zertifizierungen | CE, UL, VDE (je nach spezifischer Ausführung und Region) |
Konstruktionsprinzipien und Anwendungsszenarien
Die WDK 2.5 Durchgangsklemme ist nicht nur ein Bauteil, sondern ein integraler Bestandteil einer robusten elektrischen Infrastruktur. Das Kernstück bildet die bewährte Schraubklemmentechnologie, die eine dauerhaft sichere und niederimpedante elektrische Verbindung gewährleistet. Die präzise Fertigung der Klemmzone verhindert ein Abrutschen des Leiters und sorgt für eine gleichmäßige Druckverteilung, selbst bei geringeren Querschnitten. Das Gehäusematerial aus Polyamid bietet ausgezeichnete dielektrische Eigenschaften und eine hohe mechanische Festigkeit, während die flammenhemmende Eigenschaft gemäß UL 94 V-0 die Sicherheit in Brandfall erhöht.
Die beige Farbgebung ist strategisch gewählt. Sie ist in vielen industriellen Normen für die Kennzeichnung von Neutralleitern oder bestimmten Sicherheitsschaltungen etabliert und erleichtert die schnelle Identifikation und Wartung in komplexen Anlagen. Dies minimiert die Fehlerquote bei der Installation und Instandhaltung.
Anwendungsszenarien für die WDK 2.5 Durchgangsklemme sind vielfältig:
- Schaltschrankbau: Zur Verteilung und Weiterleitung von Signalen und Energie innerhalb von Steuerungs- und Automatisierungssystemen.
- Maschinenbau: Zur sicheren Verdrahtung von Motoren, Sensoren und Aktoren, wo Vibrationen und Umwelteinflüsse eine Herausforderung darstellen.
- Gebäudetechnik: In Verteilerkästen für die Stromverteilung und für Beleuchtungsinstallationen.
- Bahntechnik und Transportwesen: Wo extreme Zuverlässigkeit und Robustheit gefordert sind.
- Prozesstechnik: In Umgebungen mit aggressiven Medien oder hohen Temperaturen.
Häufig gestellte Fragen zu WDK 2.5 – Durchgangsklemme Klippon® Connect, W-Serie beige
Was sind die Hauptvorteile der WDK 2.5 gegenüber Standard-Drahtverbindern?
Die WDK 2.5 bietet eine signifikant höhere mechanische Stabilität, Zuverlässigkeit und Vibrationsfestigkeit. Die Klippon® Connect Technologie minimiert das Risiko von losen Verbindungen und Unterbrechungen, was zu einer erhöhten Betriebssicherheit und reduzierten Ausfallzeiten führt.
Welche Leiterquerschnitte können mit der WDK 2.5 angeschlossen werden?
Die Klemme unterstützt den Anschluss von massiven Leitern von 0,14 mm² bis 4 mm² und flexiblen Leitern (mit oder ohne Aderendhülse) von 0,2 mm² bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
Ist die beige Farbgebung der Klemme rein ästhetisch oder hat sie eine funktionale Bedeutung?
Die beige Farbgebung ist funktional. In vielen industriellen Umgebungen dient sie der klaren Kennzeichnung von bestimmten Stromkreisen, wie z.B. Neutralleitern, und erleichtert so die schnelle und korrekte Identifikation während der Installation und Wartung.
Welche Umgebungsbedingungen verträgt die WDK 2.5?
Die Klemme ist für einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt und besteht aus UV-beständigem sowie flammenhemmendem Material, was sie für anspruchsvolle industrielle Umgebungen geeignet macht.
Wie wird die WDK 2.5 in einem Schaltschrank montiert?
Die Montage erfolgt auf einer Standardschiene (TS 35/7,5 und TS 35/15), was eine einfache und standardisierte Befestigung in jedem gängigen Schaltschrank ermöglicht.
Welche Rolle spielt die Materialwahl für die Leistungsfähigkeit der Klemme?
Die Auswahl von vernickeltem Messing für den Klemmkörper sorgt für hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit, während der Polyamid-Kunststoff für die notwendige Isolation und mechanische Festigkeit sorgt.
Ist die WDK 2.5 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der WDK 2.5 ist nicht für explosionsgefährdete Bereiche zertifiziert. Für solche Anwendungen sind spezielle Klemmen mit entsprechenden Zulassungen erforderlich.
