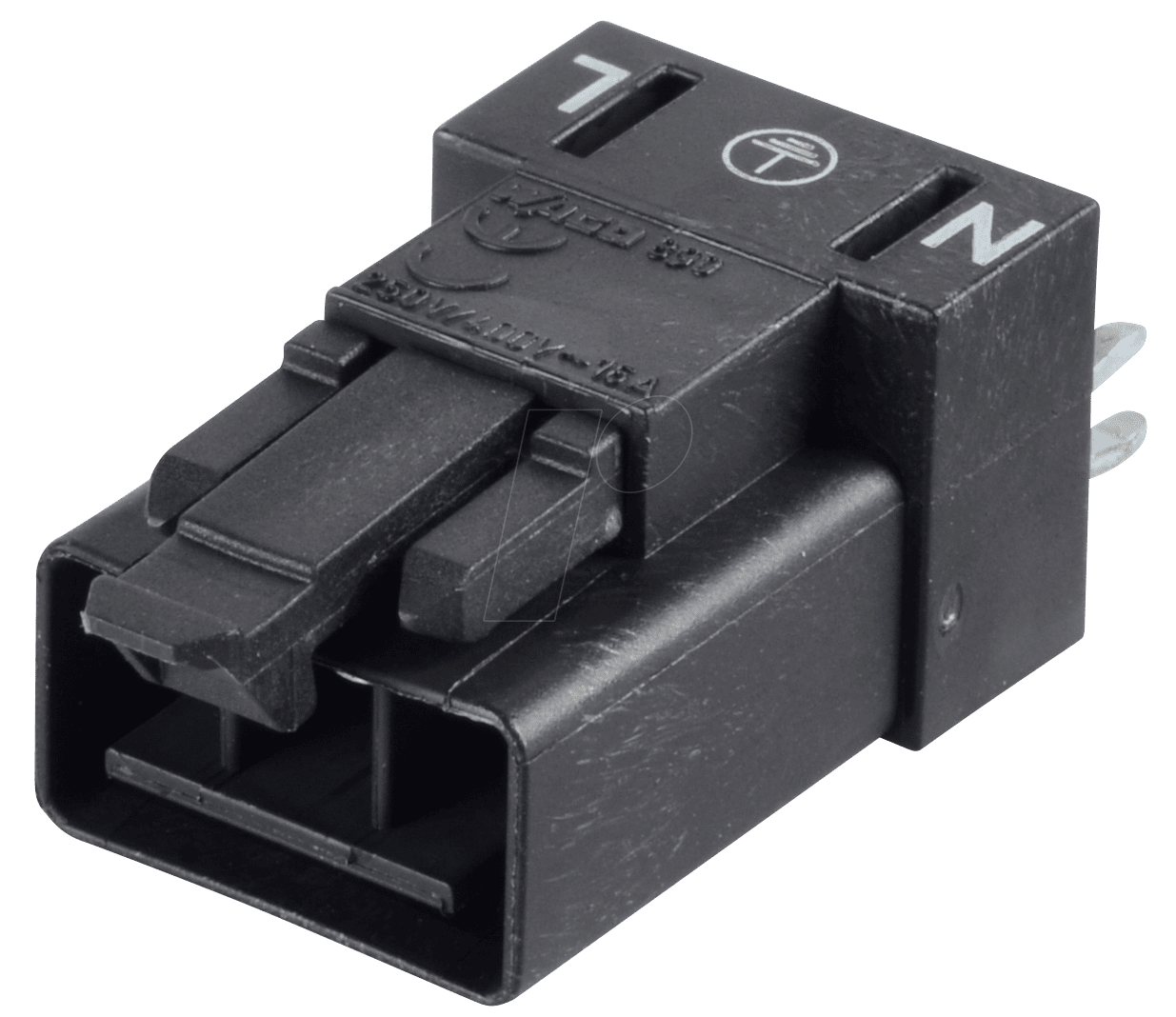

WAGO 890-813 – Mini PCB Stecker, für Leiterplatten, 3-pol, gerade: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Für Entwickler und Hersteller elektronischer Geräte, die eine robuste und kompakte Verbindungslösung für ihre Leiterplatten benötigen, bietet der WAGO 890-813 – Mini PCB Stecker die ideale Antwort. Dieses 3-polige, gerade Steckverbindersystem ermöglicht eine sichere und effiziente Signal- und Leistungsübertragung auf engstem Raum und adressiert damit direkt die Herausforderungen kompakter Bauformen und hoher Integrationsdichte.
Optimale Verbindungstechnik für höchste Ansprüche
Der WAGO 890-813 – Mini PCB Stecker setzt neue Maßstäbe in puncto Anschlusszuverlässigkeit und Montagefreundlichkeit. Im Gegensatz zu herkömmlichen Lötverbindungen oder weniger standardisierten Stecksystemen bietet diese Lösung eine steckbare Verbindung, die eine einfache Montage, Wartung und spätere Austauschbarkeit von Komponenten ermöglicht, ohne die Integrität der Leiterplatte zu beeinträchtigen. Die integrierte Käfigzugfederklemme von WAGO garantiert dabei eine dauerhaft sichere elektrische Verbindung, die unempfindlich gegenüber Vibrationen und mechanischen Belastungen ist. Dies ist entscheidend für Anwendungen, die Zuverlässigkeit unter extremen Bedingungen erfordern.
Konstruktion und Vorteile des WAGO 890-813 – Mini PCB Steckers
- Kompaktes Design für maximale Flexibilität: Die Miniaturisierung der Elektronik erfordert Steckverbinder, die minimalen Platz auf der Leiterplatte beanspruchen. Der WAGO 890-813 – Mini PCB Stecker ist speziell für diese Anforderungen konzipiert und ermöglicht eine hohe Packungsdichte von Bauteilen auf Ihrer Platine.
- Robuste Käfigzugfederklemme: Basierend auf der bewährten WAGO CAGE CLAMP® Technologie, bietet dieser Stecker eine sichere und vibrationsfeste Verbindung. Dies eliminiert die Notwendigkeit von Nachlöten oder Nachziehen und reduziert potenzielle Fehlerquellen bei der Montage und im Betrieb.
- Gerader Anschluss für einfache Installation: Die gerade Ausrichtung des Steckers vereinfacht die Leiterplattenbestückung und die Montage von Kabeln. Dies trägt zu einem reibungslosen Produktionsprozess bei und minimiert den Aufwand für die Verdrahtung.
- Hohe Strombelastbarkeit und Spannungswerte: Trotz seiner kompakten Bauweise unterstützt der Stecker signifikante Stromstärken und Spannungen, was ihn für eine breite Palette von Anwendungen prädestiniert, von der Signalübertragung bis hin zur Leistungsverteilung.
- Universelle Einsatzmöglichkeiten: Ob in der Automatisierungstechnik, der Medizintechnik, der Unterhaltungselektronik oder im industriellen Maschinenbau – die Vielseitigkeit des WAGO 890-813 – Mini PCB Steckers macht ihn zu einer universellen Lösung für diverse elektronische Geräte.
- Wiederholgenaue Steckverbindung: Die einfache und sichere Steckverbindung ermöglicht ein schnelles und fehlerfreies Zusammenfügen von Modulen und Komponenten, was die Effizienz in der Produktion und im Service erheblich steigert.
- Materialien höchster Qualität: Die Auswahl robuster und langlebiger Materialien gewährleistet eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen, was für die Zuverlässigkeit Ihrer Endprodukte entscheidend ist.
Technische Spezifikationen und Materialität
Der WAGO 890-813 – Mini PCB Stecker ist präzise gefertigt, um höchste Leistungsstandards zu erfüllen. Die technische Auslegung fokussiert sich auf eine optimale elektrische Leitfähigkeit und mechanische Stabilität. Die Kontakte sind aus einer leitfähigen Legierung gefertigt, die für eine geringe Übergangswiderstand sorgt und somit Leistungsverluste minimiert. Das Gehäusematerial besteht aus einem hochwertigen, flammhemmenden Kunststoff (typischerweise Polyamid), der eine hohe Temperaturbeständigkeit und elektrische Isolationssicherheit gewährleistet. Diese Kombination aus erstklassigen Materialien und durchdachter Konstruktion sichert die Langlebigkeit und Zuverlässigkeit des Steckverbinders auch unter anspruchsvollen Betriebsbedingungen.
| Merkmal | Beschreibung |
|---|---|
| Polzahl | 3-polig |
| Anschlussart | Stecker für Leiterplattenmontage |
| Ausrichtung | Gerade |
| Verbindungstechnologie | WAGO CAGE CLAMP® mit Käfigzugfederklemme |
| Bemessungsstrom | Typischerweise 10-16 A (abhängig von Leiterplattendicke und Umgebungstemperatur) |
| Bemessungsspannung | Typischerweise 250-400 V (abhängig von Isolationsabstand und Verschmutzungsgrad) |
| Leiterquerschnitt (massiv/flexibel) | 0,2 mm² – 2,5 mm² (je nach Ausführung) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid) |
| Kontaktmaterial | Leitfähige Legierung mit hoher Strombelastbarkeit |
| Temperaturbereich | -40 °C bis +85 °C (typisch) |
| Schutzart (montiert) | Typischerweise IP20 (bei Nichtsteckzustand, Schutz gegen Fremdkörper > 12,5 mm) |
Einsatzgebiete und Anwendungsbeispiele
Der WAGO 890-813 – Mini PCB Stecker, 3-polig, gerade, findet breite Anwendung in zahlreichen Branchen, wo eine zuverlässige und kompakte elektrische Verbindung unerlässlich ist. In der Industrieautomation dient er zur Verbindung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten in Schaltschränken oder direkt in Maschinen. Die Medizintechnik profitiert von der hohen Zuverlässigkeit und einfachen Austauschbarkeit bei der Konstruktion von Geräten wie Überwachungsmonitoren oder Laborgeräten. Im Bereich der Unterhaltungselektronik ermöglicht er die platzsparende und sichere Integration von Stromversorgungs- und Signalmodulen in kompakten Geräten. Auch im Maschinenbau, bei der Entwicklung von Spezialgeräten oder im Bereich der erneuerbaren Energien, wo robuste Verbindungen unter wechselnden Umgebungsbedingungen gefordert sind, erweist sich dieser Stecker als wertvolles Bauteil.
Häufig gestellte Fragen zu WAGO 890-813 – Mini PCB Stecker, für Leiterplatten, 3-pol, gerade
Was sind die Hauptvorteile der WAGO CAGE CLAMP® Technologie in diesem Stecker?
Die WAGO CAGE CLAMP® Technologie garantiert eine vibrationsfeste, wartungsfreie und dauerhaft sichere elektrische Verbindung. Sie eliminiert die Notwendigkeit von Nachlöten oder Nachziehen und reduziert das Risiko von Kurzschlüssen oder losen Verbindungen, selbst unter mechanischer Belastung.
Ist dieser Stecker für hohe Strombelastungen geeignet?
Ja, der WAGO 890-813 – Mini PCB Stecker ist für signifikante Strombelastungen ausgelegt, die typischerweise im Bereich von 10-16 Ampere liegen, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt.
Welche Arten von Leitern können angeschlossen werden?
Dieser Stecker ist für den Anschluss von massiven und flexiblen Leitern mit einem Querschnitt von 0,2 mm² bis 2,5 mm² ausgelegt. Dies deckt einen breiten Anwendungsbereich ab und ermöglicht die flexible Anpassung an verschiedene Verkabelungsanforderungen.
Wie einfach ist die Montage des WAGO 890-813 – Mini PCB Steckers auf der Leiterplatte?
Die Montage ist denkbar einfach. Der Stecker wird direkt auf die Leiterplatte gelötet und anschließend können die Leiter mit einem einfachen Werkzeug (oft ein Schraubendreher) in die Anschlussklemmen gesteckt werden. Die gerade Ausführung vereinfacht zudem die Handhabung.
Kann der Stecker unter extremen Temperaturen eingesetzt werden?
Ja, der WAGO 890-813 – Mini PCB Stecker ist für einen weiten Temperaturbereich ausgelegt, typischerweise von -40 °C bis +85 °C. Die genauen Temperaturbereiche entnehmen Sie bitte den technischen Spezifikationen des Produkts.
Ist der Stecker für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Die hohe Zuverlässigkeit und die bewährte WAGO-Technologie machen diesen Stecker für viele anspruchsvolle Anwendungen geeignet. Für sicherheitskritische Systeme empfehlen wir jedoch immer die Prüfung der Eignung gemäß spezifischer Normen und Richtlinien sowie die Konsultation des Herstellers.
Welche Vorteile bietet die gerade Ausrichtung gegenüber gewinkelten Varianten?
Die gerade Ausrichtung erleichtert die Bestückung der Leiterplatte und die nachfolgende Kabelverlegung, insbesondere wenn wenig Platz zur Verfügung steht. Sie ermöglicht eine lineare und übersichtliche Verdrahtung und kann die Montagegeschwindigkeit erhöhen.
