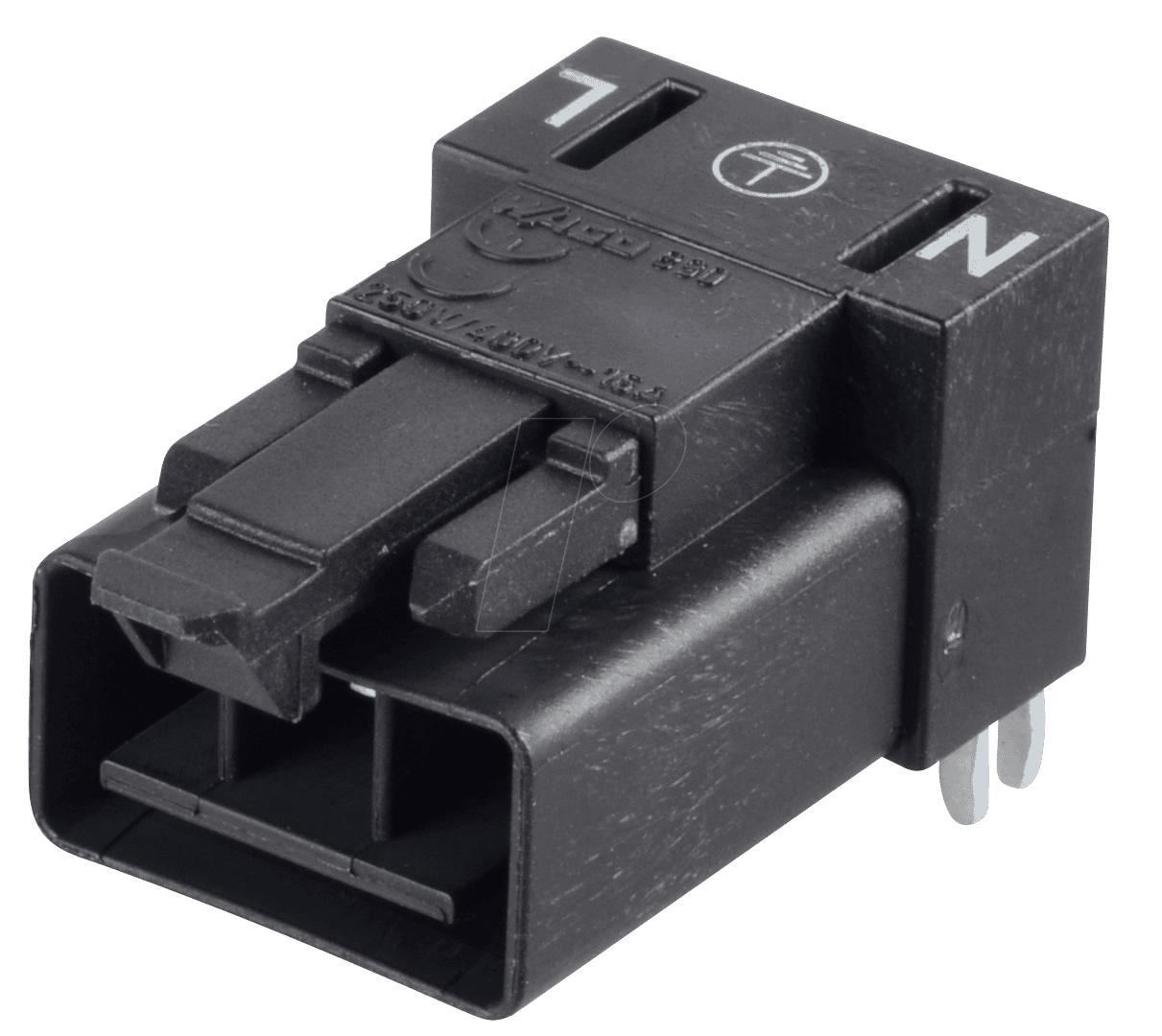

Optimale Verbindungslösungen für Ihre Leiterplatten: WAGO 890-813-011 Mini PCB Stecker
Der WAGO 890-813-011 Mini PCB Stecker ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und platzsparende Verbindungstechnik für ihre Leiterplatten benötigen. Wenn Sie eine sichere und effiziente Strom- oder Signalübertragung in kompakten elektronischen Geräten realisieren möchten, bietet dieser 3-polige Steckverbinder aus der renommierten WAGO 890 Serie herausragende Vorteile gegenüber konventionellen Lötverbindungen oder weniger robusten Stecksystemen. Er wurde speziell für Anwendungen entwickelt, bei denen Präzision, Langlebigkeit und einfache Montage im Vordergrund stehen.
Herausragende Vorteile des WAGO 890-813-011 Mini PCB Steckers
Der WAGO 890-813-011 Mini PCB Stecker zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen:
- Sichere und feste Verbindung: Dank der bewährten PUSH WIRE®-Anschlusstechnik von WAGO wird ein fester und vibrationssicherer Kontakt gewährleistet. Dies eliminiert die Notwendigkeit von Schraubverbindungen, die sich im Laufe der Zeit lösen können, und reduziert das Risiko von Ausfällen durch lose Drähte.
- Platzsparende Bauform: Als Mini PCB Stecker konzipiert, minimiert der 890-813-011 den benötigten Platz auf der Leiterplatte erheblich. Dies ist essenziell für die Miniaturisierung elektronischer Geräte und ermöglicht eine höhere Packungsdichte von Komponenten.
- Schnelle und einfache Montage: Die Werkzeuglose Montage durch direktes Stecken des Leiters in die Anschlussklemme spart wertvolle Zeit und reduziert Montagefehler. Dies ist besonders in der Serienfertigung von unschätzbarem Wert und senkt die Produktionskosten.
- Hohe Stromtragfähigkeit und Spannungsfestigkeit: Trotz seiner kompakten Größe unterstützt der Stecker eine signifikante Strombelastung und verfügt über eine hohe Spannungsfestigkeit, was ihn für eine breite Palette von Stromversorgungs- und Signalapplikationen qualifiziert.
- Zuverlässigkeit und Langlebigkeit: WAGO steht für höchste Qualität. Die verwendeten Materialien und die präzise Fertigung garantieren eine lange Lebensdauer und konstante Leistung, selbst unter anspruchsvollen Umgebungsbedingungen.
- Vielseitigkeit: Geeignet für eine Vielzahl von Leiterplattendicken und Drahtquerschnitten (innerhalb der Spezifikationen), passt sich der Stecker flexibel an unterschiedliche Designanforderungen an.
Technische Spezifikationen und Materialeigenschaften
Der WAGO 890-813-011 Mini PCB Stecker repräsentiert die Ingenieurskunst von WAGO, die auf Präzision und Funktionalität ausgelegt ist. Die Auswahl der Materialien und die Konstruktion sind auf maximale Leistung und Zuverlässigkeit abgestimmt:
| Merkmal | Beschreibung |
|---|---|
| Produktart | Mini PCB Stecker |
| Anzahl der Pole | 3 |
| Anschlusstechnik | PUSH WIRE®-Anschlusstechnik |
| Maximaler Leiterquerschnitt (starr) | 0,75 mm² |
| Maximaler Leiterquerschnitt (flexibel) | 0,75 mm² |
| Nennspannung | 250 V |
| Nennstrom | 6 A |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Federkontaktmaterial | Phosphorbronze |
| Max. Betriebstemperatur | +85 °C |
| Farbe | Schwarz |
Konstruktionsmerkmale und Anwendungspotenziale
Die konstruktive Auslegung des WAGO 890-813-011 Mini PCB Steckers ist auf maximale Effizienz und Anwenderfreundlichkeit optimiert. Das Gehäuse besteht aus einem hochwertigen, flammhemmenden Polyamid (PA), das strenge Sicherheitsstandards erfüllt und eine ausgezeichnete elektrische Isolation sowie mechanische Stabilität bietet. Die internen Federkontakte aus Phosphorbronze gewährleisten eine dauerhaft zuverlässige Stromübertragung und eine geringe Übergangswiderstand, was Energieverluste minimiert.
Die PUSH WIRE®-Anschlusstechnik ermöglicht das direkte Einführen von abisolierten starren oder flexiblen Leitern mit einem Querschnitt von bis zu 0,75 mm². Ein einfaches Drücken des Leiters in die Anschlussöffnung genügt, um eine sichere und feste Verbindung herzustellen. Diese innovative Methode vereinfacht den Verdrahtungsprozess signifikant, reduziert die Montagezeit und eliminiert das Risiko von losen Drähten oder falsch geklemmten Verbindungen, die bei herkömmlichen Schraubklemmen auftreten können.
Aufgrund seiner kompakten Abmessungen und der robusten Bauweise eignet sich der 890-813-011 hervorragend für eine Vielzahl von Anwendungen, darunter:
- Stromversorgung von LED-Modulen und Beleuchtungssystemen in kompakten Gehäusen.
- Verbindung von Sensoren und Aktoren in der industriellen Automatisierungstechnik.
- Signalübertragung in Kleinsteuerungen und Embedded-Systemen.
- Integration in Haushaltsgeräte, Medizintechnik und Unterhaltungselektronik, wo Platzbeschränkungen kritisch sind.
- Prototypenbau und schnelle Entwicklung von elektronischen Schaltungen.
Die Nennspannung von 250 V und der Nennstrom von 6 A machen diesen Stecker zu einer universell einsetzbaren Komponente für viele Standardanforderungen. Die Betriebstemperatur bis zu 85 °C erlaubt den Einsatz auch in Umgebungen mit moderater Wärmeentwicklung.
Warum WAGO 890-813-011 die intelligente Wahl ist
Im Vergleich zu alternativen Verbindungsmethoden wie Lötverbindungen oder herkömmlichen Schraubklemmen bietet der WAGO 890-813-011 Mini PCB Stecker entscheidende Vorteile. Lötverbindungen sind zeitaufwendig, erfordern spezifisches Werkzeug und sind anfällig für thermische Belastungen während des Lötprozesses, was die Lebensdauer der Leiterplatte beeinträchtigen kann. Zudem sind sie schwer zu demontieren und neu zu verdrahten. Schraubklemmen hingegen neigen dazu, sich durch Vibrationen zu lockern, was zu schlechten Kontakten und potenziellen Ausfällen führt. Die PUSH WIRE®-Technologie von WAGO kombiniert die Sicherheit und Zuverlässigkeit einer gesteckten Verbindung mit der Geschwindigkeit und Einfachheit einer werkzeuglosen Montage. Dies macht den 890-813-011 zu einer kosteneffizienten und zukunftssicheren Lösung für jede Anwendung, die eine dauerhaft stabile und platzsparende elektrische Verbindung erfordert.
FAQ – Häufig gestellte Fragen zu WAGO 890-813-011 – Mini PCB Stecker, für Leiterplatten, 3-pol, gew.
Kann ich mit dem WAGO 890-813-011 auch mehradrige Litzen verwenden?
Ja, der WAGO 890-813-011 Mini PCB Stecker ist für die Aufnahme von flexiblen Leitern mit einer Querschnittsfläche von bis zu 0,75 mm² ausgelegt. Stellen Sie sicher, dass die Litzen entsprechend abisoliert sind.
Wie wird der Stecker auf der Leiterplatte befestigt?
Der WAGO 890-813-011 Mini PCB Stecker ist für die direkte Montage auf der Leiterplatte konzipiert. Er wird in der Regel durch geeignete Durchstecktechnologie (Through-Hole Technology) auf der Platine fixiert.
Welche Vorteile bietet die PUSH WIRE®-Anschlusstechnik von WAGO?
Die PUSH WIRE®-Anschlusstechnik ermöglicht eine werkzeuglose, schnelle und sichere Verbindung. Drähte werden einfach eingesteckt und halten bombenfest, was Montagefehler minimiert und die Zuverlässigkeit erhöht.
Ist dieser Stecker für hohe Temperaturen geeignet?
Der WAGO 890-813-011 ist für einen maximalen Betriebstemperaturbereich von bis zu 85 °C ausgelegt, was für viele Standardanwendungen ausreichend ist. Für extremere Temperaturen sind möglicherweise spezielle Varianten oder andere Verbindungstechniken erforderlich.
Wie viele Anschlüsse bietet der Stecker?
Der WAGO 890-813-011 ist ein 3-poliger Stecker, was bedeutet, dass er drei unabhängige elektrische Verbindungen ermöglicht.
Was bedeutet die Angabe „gew.“ bei der Produktbezeichnung?
Die Angabe „gew.“ steht in diesem Kontext in der Regel für Gewinde oder gewinkelt und beschreibt die Ausrichtung oder eine spezifische Befestigungsart, die jedoch bei diesem spezifischen Produkt auf der Leiterplatte nicht zutreffend ist. Der Steckverbinder selbst ist für die direkte Montage auf der Leiterplatte vorgesehen.
Ist die Verwendung in sicherheitsrelevanten Anwendungen möglich?
Der Stecker erfüllt relevante Sicherheitsstandards wie eine Nennspannung von 250 V und flammhemmende Eigenschaften des Gehäusematerials. Für spezifische sicherheitsrelevante Anwendungen empfehlen wir jedoch immer die Überprüfung der relevanten Normen und die Absprache mit einem Elektroingenieur, um die Eignung für Ihre individuelle Anwendung sicherzustellen.
