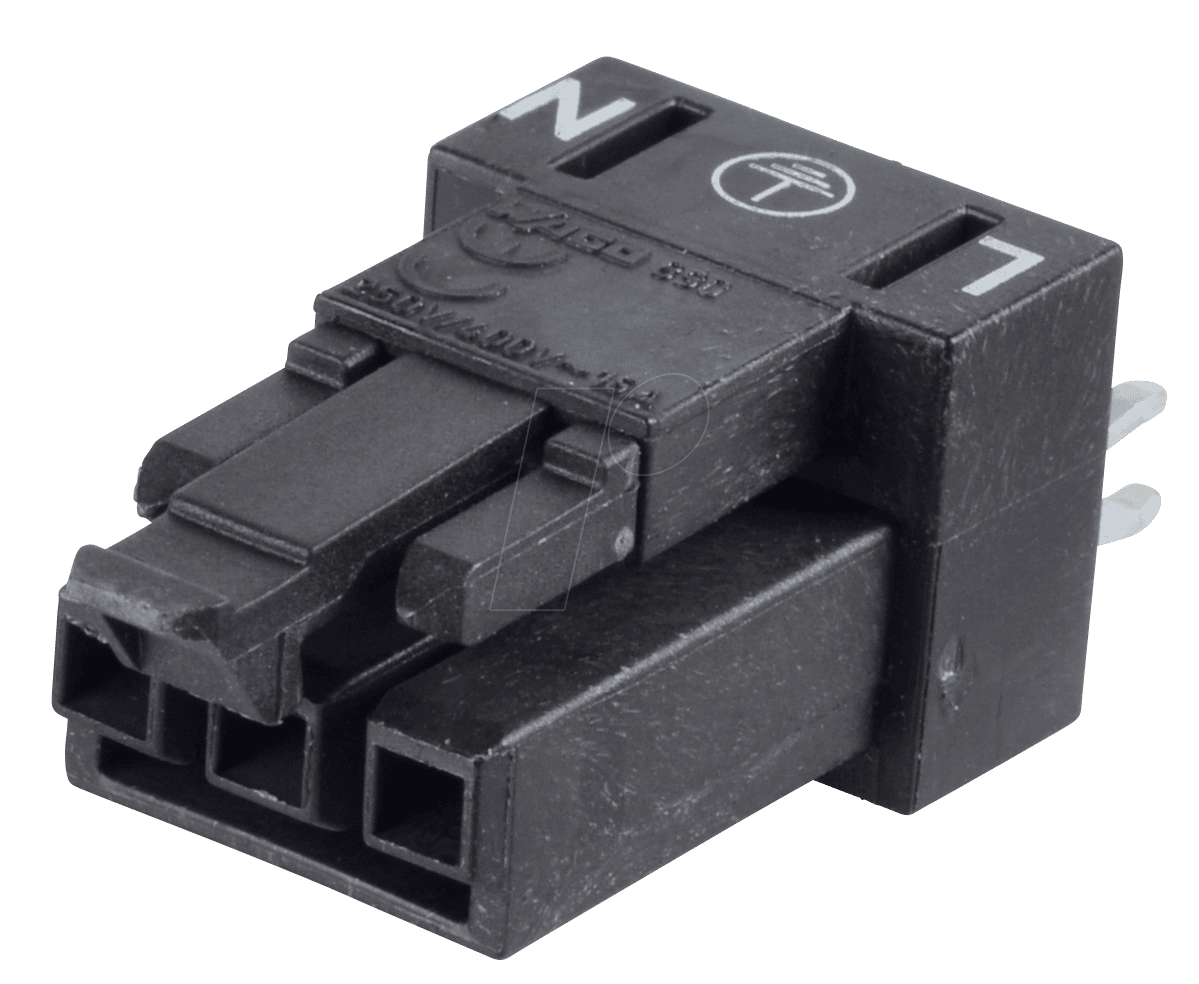

Zuverlässige und Kompakte Anschlusslösung für Ihre Leiterplattenprojekte
Sie suchen eine platzsparende und hochzuverlässige Verbindungslösung für Ihre Elektronikentwicklungen auf Leiterplatten? Die WAGO 890-803 Mini PCB Buchse, 3-polig, gerade, ist prädestiniert für Anwender, die Wert auf einfache Montage, sichere elektrische Verbindungen und maximale Signalintegrität legen, insbesondere dort, wo der Bauraum begrenzt ist. Ideal für Ingenieure, Entwickler und versierte Hobbyisten, die anspruchsvolle Schaltungsdesigns realisieren.
Maximale Effizienz durch überlegene WAGO Technologie
Die WAGO 890-803 Mini PCB Buchse setzt neue Maßstäbe in puncto Effizienz und Zuverlässigkeit im Vergleich zu herkömmlichen Lötverbindungen oder weniger robusten Stecksystemen. Ihre innovative Konstruktion ermöglicht eine schnelle und werkzeuglose Montage, was nicht nur Zeit spart, sondern auch die Fehleranfälligkeit reduziert. Die patentierte Käfigzugfederklemme garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter extremen Bedingungen Bestand hat. Im Gegensatz zu Lötverbindungen, die anfällig für thermische Belastungen und mechanische Ermüdung sind, bietet die WAGO Buchse eine konsistente Performance über lange Zeiträume. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Geräte und Systeme.
Innovative Konstruktion und Anwendungsvielfalt
Die WAGO 890-803 Mini PCB Buchse zeichnet sich durch ihre kompakte Bauform aus, die sie zur idealen Wahl für Anwendungen mit begrenztem Platzangebot macht. Die gerade Ausführung ermöglicht eine einfache Integration in verschiedene Leiterplattendesigns und gewährleistet eine übersichtliche Verkabelung.
- Platzsparendes Design: Reduziert die benötigte Fläche auf der Leiterplatte, was insbesondere in mobilen oder kleinen elektronischen Geräten von Vorteil ist.
- Werkzeuglose Montage: Schnelles und sicheres Stecken und Lösen von Leitungen, was den Montageprozess erheblich beschleunigt und vereinfacht.
- Vibrationsfeste Verbindung: Die integrierte Käfigzugfedertechnik sorgt für eine dauerhaft sichere und zuverlässige Kontaktierung, unabhängig von mechanischen Erschütterungen.
- Hohe elektrische Sicherheit: Erfüllt strenge Sicherheitsstandards und gewährleistet eine zuverlässige Strom- und Signalübertragung.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Industrieautomatisierung über Haushaltsgeräte bis hin zu Prototypen und Entwicklungsprojekten.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 890-803 Mini PCB Buchse ist das Ergebnis jahrelanger Forschung und Entwicklung, um eine bestmögliche Leistung und Haltbarkeit zu gewährleisten. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine herausragende Qualität.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Mini PCB Buchse |
| Anzahl der Pole | 3 |
| Anschlussrichtung | Gerade |
| Anschlussart | Federklemmenanschluss |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 10 A |
| Anschlussquerschnitt (massiv) | 0,5 mm² – 1,5 mm² |
| Anschlussquerschnitt (feindrähtig) | 0,5 mm² – 1,5 mm² |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Schutzart (wenn montiert) | IP20 |
| Montageart | Lötfahne auf Leiterplatte |
| Farbe | Grün |
Hochentwickeltes Design für optimale elektrische Leistung
Die WAGO 890-803 Mini PCB Buchse wurde mit einem klaren Fokus auf elektrische Effizienz und Signalintegrität entwickelt. Das Design der Federklemme minimiert den Übergangswiderstand und sorgt für eine stabile Kontaktierung über die gesamte Lebensdauer des Produkts. Die Verwendung von hochwertigem Federstahl in der Klemme garantiert eine gleichbleibende Klemmkraft, die auch thermischen Schwankungen und Vibrationen standhält. Dies ist ein entscheidender Faktor für die Zuverlässigkeit von empfindlichen elektronischen Schaltungen, wo unerwünschte Schwankungen im Stromfluss oder in der Spannung zu Fehlfunktionen führen können.
Anwendungsgebiete und Integration in komplexe Systeme
Die Vielseitigkeit der WAGO 890-803 Mini PCB Buchse macht sie zu einer unverzichtbaren Komponente in zahlreichen Branchen und Applikationen. Ihre kompakte Größe und die einfache Handhabung eröffnen neue Möglichkeiten im Bereich der Miniaturisierung und des effizienten Aufbaus von Elektronikmodulen.
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuergeräten in kompakten Schaltkästen und Steuerungssystemen.
- Konsumerelektronik: Integration in Netzteile, Kommunikationsgeräte und Haushaltsgeräte, wo Platzersparnis und Zuverlässigkeit entscheidend sind.
- Lichttechnik: Sichere und schnelle Verbindung von LED-Modulen und Treibern, insbesondere in kompakten Leuchtenkonstruktionen.
- Medizintechnik: Zuverlässige Verbindungen in Diagnosegeräten und medizinischen Überwachungssystemen, wo höchste Sicherheit und Langlebigkeit gefordert sind.
- Fahrzeugtechnik: Einsatz in Steuergeräten und Infotainmentsystemen, die robusten Verbindungen unter anspruchsvollen Umgebungsbedingungen bedürfen.
- Prototypenbau und Forschung: Schnelle und flexible Erstellung von Schaltungen und Testaufbauten, die eine einfache und wiederholbare Montage ermöglichen.
Die 3-polige Ausführung der Buchse ermöglicht die gleichzeitige Verbindung von drei Leitern, was sie ideal für die Stromversorgung, Signalübertragung oder die Kombination beider macht. Die gerade Ausrichtung vereinfacht die Leiterplattenbestückung und die Verdrahtung, wodurch sich der Aufbau von komplexen Systemen effizienter gestaltet.
FAQ – Häufig gestellte Fragen zu WAGO 890-803 – Mini PCB Buchse, für Leiterplatten, 3-pol, gerade
Was sind die Hauptvorteile der WAGO 890-803 Mini PCB Buchse gegenüber herkömmlichen Lötverbindungen?
Die Hauptvorteile liegen in der werkzeuglosen Montage, der Zeitersparnis, der reduzierten Fehleranfälligkeit sowie einer dauerhaft sicheren und vibrationsfesten Verbindung dank der Käfigzugfedertechnologie. Dies übertrifft die Nachteile von Lötverbindungen, die anfällig für thermische Belastungen und mechanische Ermüdung sind.
Ist die WAGO 890-803 auch für die Anwendung in extremen Temperaturbereichen geeignet?
Ja, die Buchse ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt, was eine zuverlässige Funktion auch unter anspruchsvollen klimatischen Bedingungen gewährleistet. Das Gehäusematerial aus Hochtemperatur-Kunststoff (PA) trägt wesentlich zu dieser Robustheit bei.
Welche Art von Leitern kann mit der WAGO 890-803 verbunden werden?
Sie können sowohl massive als auch feindrähtige Leiter mit Querschnitten von 0,5 mm² bis 1,5 mm² sicher und zuverlässig anschließen. Dies deckt eine breite Palette von gängigen Leiterquerschnitten in der Elektronik ab.
Wie erfolgt die Montage der WAGO 890-803 auf der Leiterplatte?
Die Montage erfolgt durch eine integrierte Lötfahne, die fest auf der Leiterplatte verlötet wird. Die eigentliche Leitungsverbindung zur Buchse erfolgt dann schnell und werkzeuglos über die integrierten Federklemmen.
Ist die Buchse für den Einsatz in sicherheitskritischen Anwendungen zertifiziert?
Die WAGO 890-803 erfüllt die relevanten Sicherheitsstandards für elektronische Komponenten, wie die Bemessungsspannung von 250 V und den Bemessungsstrom von 10 A. Für spezifische sicherheitskritische Anwendungen sind jedoch immer die individuellen Projektanforderungen und die Einhaltung von Normen im Gesamtsystem zu prüfen.
Wie wirkt sich die kompakte Bauform auf die Leistung aus?
Die kompakte Bauform ermöglicht eine höhere Packungsdichte auf der Leiterplatte und erleichtert das Design von kleinen und leichten elektronischen Geräten. Die elektrische Leistung wird durch die integrierte WAGO Technologie nicht beeinträchtigt; im Gegenteil, sie gewährleistet eine stabile und verlustarme Signalübertragung.
Welchen Vorteil bietet die gerade Anschlussrichtung?
Die gerade Anschlussrichtung vereinfacht die Leiterplattenbestückung und die Verdrahtung, da die Kabelstränge geradlinig geführt werden können. Dies trägt zu einer übersichtlichen und aufgeräumten Verkabelung bei und kann den Aufbau von Schaltungen beschleunigen.
