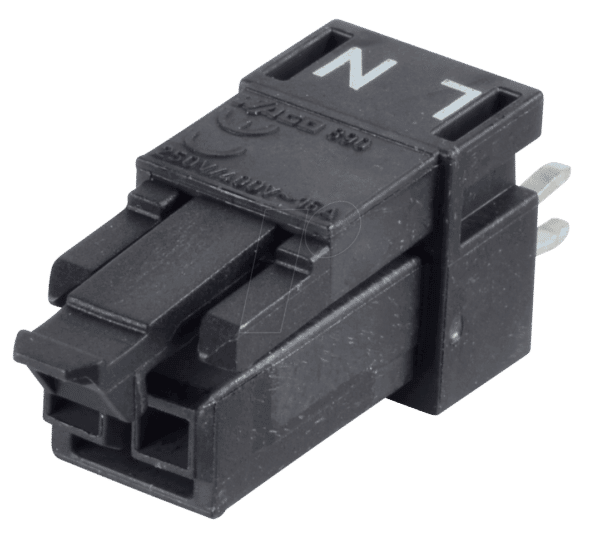

WAGO 890-802: Die Präzisionslösung für Ihre Leiterplatten-Verbindungen
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur dauerhaften Verbindung von Kabeln auf Leiterplatten? Die WAGO 890-802 Mini PCB Buchse mit 2 Polen und geradem Anschluss ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Heimwerker, die höchste Ansprüche an Qualität und Funktionalität stellen. Diese Komponente eliminiert die Komplexität und Fehleranfälligkeit traditioneller Lötverbindungen und bietet eine sichere und wartungsarme Alternative für eine Vielzahl von Elektronikanwendungen.
Warum WAGO 890-802: Überlegene Technologie für Ihre Projekte
Im Vergleich zu einfachen Lötanschlüssen oder sperrigeren Steckverbindern setzt die WAGO 890-802 auf eine intelligente und kompakte Bauweise, die höchste Anschlussdichte auf Leiterplatten ermöglicht. Die bewährte WAGO Klemmentechnologie sorgt für eine zugfeste und vibrationssichere Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Dies minimiert Ausfallrisiken und erhöht die Langlebigkeit Ihrer elektronischen Geräte. Die einfache Handhabung durch das direkte Stecken des Leiters reduziert Montagezeiten und vereinfacht den Service. Ihre Projekte profitieren von einer professionellen und zukunftssicheren Verbindungstechnik.
Technische Exzellenz und Innovative Merkmale
Die WAGO 890-802 ist mehr als nur eine Buchse; sie ist ein präzise konstruiertes Bauteil, das auf jahrzehntelanger Erfahrung in der Verbindungstechnik basiert. Die Miniaturisierung der bewährten Cage Clamp® Technologie ermöglicht eine beispiellose Flexibilität auf engstem Raum. Dies ist essentiell für moderne Elektronikdesigns, bei denen jede Millimeter zählt.
- Kompaktes Design: Ermöglicht hohe Anschlussdichten auf Leiterplatten und spart wertvollen Bauraum.
- Sichere Käfigzugfederklemme: Garantiert eine dauerhaft zuverlässige und zugfeste Verbindung, frei von Vibrationen.
- Werkzeuglose Verdrahtung: Einfaches und schnelles Einführen des Leiters ohne spezielles Werkzeug.
- Hohe Stromtragfähigkeit: Trotz geringer Größe für anspruchsvolle Stromanwendungen geeignet.
- Robuste Bauweise: Hergestellt aus hochwertigen Materialien für eine lange Lebensdauer.
- Vielseitige Anwendung: Ideal für die industrielle Automatisierung, Unterhaltungselektronik, Beleuchtungstechnik und Prototypenentwicklung.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 890-802 – Mini PCB Buchse |
| Polzahl | 2-polig |
| Anschlussart | Gerade |
| Leiterquerschnitt (massiv) | 0,2 mm² – 0,75 mm² |
| Leiterquerschnitt (feindrähtig) | 0,2 mm² – 0,75 mm² |
| Nennstrom | Bis zu 8 A (abhängig von der Anwendung und Leiterplattengestaltung) |
| Nennspannung | Bis zu 250 V (abhängig von der Anwendung und Isolationsabständen) |
| Anschlussprinzip | Cage Clamp® S (Miniatur-Federklemme) |
| Gehäusematerial | Hochwertiger, halogenfreier Kunststoff (für erhöhte Brandschutzanforderungen) |
| Betriebstemperatur | -40 °C bis +105 °C |
| Farbe | Grau (Standard) |
| Zulassungen | CE, UL, VDE (typische Zulassungen, spezifische Kennzeichnung beachten) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten |
| Anwendungsbereiche | Signalübertragung, Stromversorgung auf Leiterplatten, Modulanschlüsse, Sensorik, Aktorik, IoT-Anwendungen. |
Optimierung für Ihre Elektronikprojekte
Die WAGO 890-802 ist speziell dafür konzipiert, den wachsenden Anforderungen an Miniaturisierung und Zuverlässigkeit in der modernen Elektronik gerecht zu werden. Ihre Konstruktion erlaubt eine einfache Integration in bestehende oder neue Leiterplattendesigns. Die gerade Ausführung erleichtert die Platzierung und Routing von Leiterbahnen, was insbesondere bei dichter Bestückung von Vorteil ist. Die Verwendung von hochwertigen Kunststoffen mit guten Isoliereigenschaften und hoher Temperaturbeständigkeit gewährleistet Sicherheit und Langlebigkeit auch unter schwierigen Umgebungsbedingungen. Die klare Kennzeichnung und die intuitive Bedienung der Cage Clamp® Technologie minimieren das Risiko von Verdrahtungsfehlern und beschleunigen den gesamten Produktionsprozess.
Anwendungsbereiche: Wo die WAGO 890-802 glänzt
Diese Miniatur-Buchse findet ihren Einsatz in einer breiten Palette von Applikationen, in denen eine zuverlässige und platzsparende Verbindung auf Leiterplatten benötigt wird:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten, wo Robustheit und Vibrationsfestigkeit entscheidend sind.
- Unterhaltungselektronik: In kompakten Geräten wie Smart-Home-Systemen, Audio-/Video-Equipment und Netzwerkkomponenten.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Modulen zur effizienten und sicheren Stromverteilung.
- Medizintechnik: Wo höchste Zuverlässigkeit und geringe Fehlerquoten gefordert sind.
- IoT-Anwendungen: Zur Stromversorgung und Datenübertragung in kleinsten elektronischen Baugruppen.
- Prototypenentwicklung und Forschung: Für schnelle und flexible elektrische Verbindungen, die einfach geändert werden können.
Maximale Effizienz durch intelligente Verbindungstechnik
Die WAGO 890-802 repräsentiert einen entscheidenden Fortschritt in der Leiterplatten-Verbindungstechnik. Durch den Wegfall von Lötprozessen werden nicht nur die Produktionskosten gesenkt und die Umweltauswirkungen reduziert, sondern auch die Qualität und Zuverlässigkeit der Verbindung signifikant gesteigert. Die WAGO Cage Clamp® Technologie ist darauf ausgelegt, über die gesamte Lebensdauer des Geräts eine konstante und niederohmige Verbindung zu gewährleisten. Dies ist kritisch für die Signalintegrität und die Energieeffizienz Ihrer Schaltungen. Die Kompaktheit der Buchse ermöglicht die Realisierung von Geräten mit noch geringeren Abmessungen, was den Designspielraum für Ingenieure erweitert.
FAQ – Häufig gestellte Fragen zu WAGO 890-802 – Mini PCB Buchse, für Leiterplatten, 2-pol, gerade
Welche Leiterquerschnitte können mit der WAGO 890-802 verbunden werden?
Die WAGO 890-802 Mini PCB Buchse ist für massiv- und feindrähtige Leiter von 0,2 mm² bis 0,75 mm² geeignet. Dies deckt eine breite Palette von gängigen Anschlussdrähten ab.
Ist die Verbindung mit der WAGO 890-802 vibrationssicher?
Ja, die integrierte Cage Clamp® Technologie von WAGO gewährleistet eine extrem zugfeste und vibrationssichere Verbindung, die auch unter dynamischen Belastungen Bestand hat und ein Herausrutschen des Leiters verhindert.
Wie wird die WAGO 890-802 auf der Leiterplatte befestigt?
Die Buchse wird durch eine Durchsteckmontage (THT – Through-Hole Technology) auf der Leiterplatte befestigt. Sie wird von der Oberseite der Leiterplatte in die Bohrlöcher eingeführt und dann verlötet.
Kann die WAGO 890-802 auch für höhere Stromstärken verwendet werden?
Die Nennstromstärke liegt typischerweise bei bis zu 8 A, abhängig von den spezifischen Umgebungsbedingungen, der Leiterplattengestaltung und den verwendeten Leitern. Für höhere Stromstärken sollten gegebenenfalls breitere Leiterbahnen oder andere Verbindungslösungen in Betracht gezogen werden.
Ist die Verwendung der WAGO 890-802 für Anwendungen mit hohen Temperaturen geeignet?
Ja, die Buchse ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt, was einen sicheren Einsatz in vielen industriellen und anspruchsvollen Umgebungen ermöglicht.
Was bedeutet „Mini PCB Buchse“?
Die Bezeichnung „Mini PCB Buchse“ bezieht sich auf die kompakte Bauform der Anschlusskomponente, die speziell für die Montage auf Leiterplatten (PCB – Printed Circuit Board) entwickelt wurde und eine hohe Anschlussdichte ermöglicht.
Ist ein spezielles Werkzeug für den Anschluss der Leiter erforderlich?
Nein, die WAGO 890-802 nutzt die bewährte Cage Clamp® Technologie, bei der die Leiter werkzeuglos durch einfaches Einführen in die Öffnung verbunden werden.
