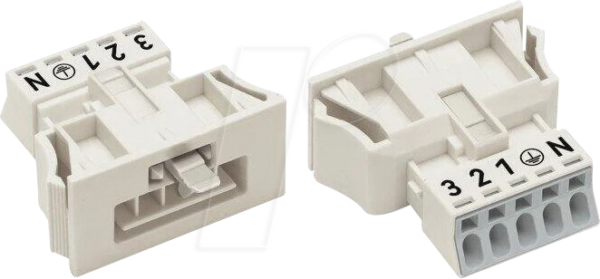

WAGO 890-735 – WINSTA® MINI Stecker, 5 polig: Sichere und Flexible Verbindungen für Anspruchsvolle Installationen
Der WAGO 890-735 WINSTA® MINI Stecker, 5 polig ist die ultimative Lösung für Elektriker und Systemintegratoren, die eine schnelle, zuverlässige und platzsparende Verbindungstechnik für ihre Projekte benötigen. Er adressiert die Herausforderung komplexer Verkabelungen in beengten Bauräumen und ermöglicht eine einfache Montage und Demontage, was sowohl Zeit als auch Kosten spart und die Fehleranfälligkeit reduziert. Dieser Stecker ist die überlegene Wahl gegenüber traditionellen Klemmverbindungen und herkömmlichen Stecksystemen, da er höchste Sicherheitsstandards mit maximaler Flexibilität und Effizienz vereint.
Maximale Leistung und Sicherheit in Kompakter Bauform
Der WAGO 890-735 WINSTA® MINI Stecker zeichnet sich durch seine robuste Bauweise und die bewährte WAGO Federklemme-Technologie aus. Dieses innovative Stecksystem wurde entwickelt, um den Anforderungen moderner Elektroinstallationen gerecht zu werden, bei denen Zuverlässigkeit, Langlebigkeit und eine einfache Handhabung im Vordergrund stehen. Mit seiner 5-poligen Ausführung bietet er umfassende Anschlussmöglichkeiten für komplexe elektrische Schaltungen, von der Energieverteilung bis zur Signalübertragung.
Vorteile des WAGO 890-735 WINSTA® MINI Steckers
- Schnelle Montage: Die werkzeuglose CAGE CLAMP® Anschlussklemme ermöglicht ein schnelles und sicheres Anbringen der Leiter. Dies reduziert die Installationszeit erheblich im Vergleich zu Schraubklemmen.
- Hohe Zuverlässigkeit: Die Federklemmen sorgen für einen konstanten Anpressdruck der Leiter, was Vibrationen und Temperaturschwankungen standhält und somit dauerhaft sichere Verbindungen gewährleistet.
- Platzsparende Lösung: Das kompakte Design der WINSTA® MINI Serie ermöglicht eine effiziente Nutzung des Bauraums, was besonders in Verteilerkästen und Leuchtengehäusen von Vorteil ist.
- Fehlervermeidung: Die eindeutige Farbcodierung und die mechanische Kodierung verhindern Verpolungen und falsche Anschlüsse, was die Sicherheit erhöht und die Fehlersuche erleichtert.
- Hohe Strombelastbarkeit: Trotz seiner kompakten Größe ist der Stecker für hohe Stromstärken ausgelegt, was ihn für eine Vielzahl von Anwendungen qualifiziert.
- Wiederholte Trennung und Verbindung: Das System erlaubt ein einfaches Trennen und Wiederverbinden der Kabel, was Wartungsarbeiten und Änderungen an bestehenden Installationen vereinfacht.
- Breites Anwendungsspektrum: Geeignet für den Einsatz in Industrie, Gewerbe und Wohnungsbau, insbesondere dort, wo Flexibilität und schnelle Installation gefragt sind.
Technische Spezifikationen und Hochwertige Materialien
Der WAGO 890-735 WINSTA® MINI Stecker, 5 polig setzt neue Maßstäbe in Bezug auf Materialqualität und technische Ausführung. Die Auswahl robuster Materialien gewährleistet eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller-Artikelnummer | 890-735 |
| Serie | WINSTA® MINI |
| Anzahl der Pole | 5 |
| Anschlusstechnik | CAGE CLAMP® |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Leiterquerschnitt flexibel | 0,2 mm² – 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² – 2,5 mm² |
| Abisolierlänge | 8 mm – 10 mm |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (Polyamid PA) |
| Farbe des Gehäuses | Schwarz/Grau (für einfache Identifizierung und Integration) |
| Konditionsprüfung | Beständig gegen Öle, Fette und viele chemische Substanzen, was eine zuverlässige Funktion auch in industriellen Umgebungen sicherstellt. |
| Betriebstemperatur | -40 °C bis +85 °C, ermöglicht Einsatz in einem weiten Temperaturbereich. |
| Schutzart | IP20 (bei gestecktem Zustand), bietet Schutz gegen feste Fremdkörper größer 12,5 mm, aber keinen Schutz gegen Wasser. |
| Schutzleiter (PE) | Integriert, für erhöhte Sicherheit in allen Anwendungen. |
| Steckrichtung | Axial, für eine einfache und intuitive Montage. |
| Sicherheitsmerkmale | Mechanische Kodierung zur Vermeidung von Fehlsteckungen, integrierte Zugentlastung optional erhältlich. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 890-735 WINSTA® MINI Stecker, 5 polig ist eine vielseitige Lösung, die in einer breiten Palette von Anwendungen eingesetzt werden kann. Seine kompakte Bauform und die hohe Anschlussdichte machen ihn zur idealen Wahl für:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuerungskomponenten in Fertigungsstraßen und Maschinenbau.
- Gebäudetechnik: Sichere und flexible Verkabelung von Beleuchtungssystemen, Lüftungsanlagen und elektrischen Verteilungen.
- Messe- und Veranstaltungstechnik: Schneller Aufbau und Abbau von Licht- und Toninstallationen, wo Flexibilität und Zuverlässigkeit entscheidend sind.
- Fahrzeugbau: Anschluss von elektrischen Komponenten in Nutzfahrzeugen, Sonderfahrzeugen und Flotten.
- Labor und Prüftechnik: Aufbau von flexiblen Prüfaufbauten und Anschluss von Messgeräten.
- Serienfertigung: Integration in Geräte und Anlagen zur Ermöglichung einer schnellen und werkzeuglosen Endmontage.
Die 5-polige Ausführung ermöglicht den Anschluss von:
- Drei Phasen (L1, L2, L3)
- Neutralleiter (N)
- Schutzleiter (PE)
Dies ist essentiell für Anwendungen, die eine gleichzeitige Stromversorgung und Signalübertragung erfordern, oder für Systeme, die eine separate Schutzleiterverbindung benötigen.
FAQ – Häufig gestellte Fragen zu WAGO 890-735 – WINSTA® MINI Stecker, 5 polig
Welche Vorteile bietet die CAGE CLAMP®-Anschlusstechnik im Vergleich zu Schraubklemmen?
Die CAGE CLAMP®-Anschlusstechnik von WAGO bietet signifikante Vorteile gegenüber traditionellen Schraubklemmen. Sie ermöglicht eine werkzeuglose und schnelle Montage, da der Leiter einfach in die Klemme eingeführt wird. Der Federdruck sorgt für eine konstante und vibrationssichere Verbindung, die nicht nachgezogen werden muss. Dies reduziert die Installationszeit erheblich, minimiert das Risiko von Kurzschlüssen durch gelöste Schrauben und erhöht die allgemeine Zuverlässigkeit der Installation.
Ist der WAGO 890-735 Stecker für den Einsatz in feuchten Umgebungen geeignet?
Der WAGO 890-735 WINSTA® MINI Stecker ist mit der Schutzart IP20 klassifiziert. Das bedeutet, er schützt vor dem Eindringen von festen Fremdkörpern mit einem Durchmesser größer als 12,5 mm, bietet aber keinen Schutz gegen Wasser. Für Anwendungen, die Feuchtigkeit oder eine höhere Schutzart erfordern, stehen spezielle WINSTA®-Steckverbinder mit höherer Schutzklasse zur Verfügung.
Wie wird sichergestellt, dass der Stecker korrekt und verpolungssicher angeschlossen wird?
Die WINSTA® MINI Stecker von WAGO sind so konzipiert, dass sie eine versehentliche Verpolung verhindern. Dies wird durch eine eindeutige mechanische Kodierung und oft durch farbliche Markierungen erreicht. Diese Merkmale stellen sicher, dass nur korrekte Verbindungen hergestellt werden können, was die Sicherheit der elektrischen Installation erheblich erhöht und die Fehlersuche vereinfacht.
Welche Leiterquerschnitte können mit diesem Stecker verarbeitet werden?
Der WAGO 890-735 WINSTA® MINI Stecker ist für die Aufnahme von flexiblen und starren Leitern mit einem Querschnitt von 0,2 mm² bis 2,5 mm² ausgelegt. Diese Bandbreite deckt die meisten gängigen Anwendungen in der Elektroinstallation ab und ermöglicht eine flexible Anpassung an verschiedene Anforderungen.
Wie aufwendig ist die Demontage und Wiederverwendung des Steckers?
Die Demontage des WAGO 890-735 WINSTA® MINI Steckers ist ebenso einfach wie die Montage. Durch das Lösen einer kleinen mechanischen Sperre oder durch das Drücken des Entriegelungshebels (modellabhängig) kann der Stecker sicher von der Buchse getrennt werden. Dies ermöglicht eine einfache Modifikation von bestehenden Installationen, den Austausch von Geräten oder die Wiederverwendung der Steckverbinder.
In welchen Branchen und für welche spezifischen Anwendungen ist dieser Stecker besonders empfehlenswert?
Dieser 5-polige WINSTA® MINI Stecker ist besonders empfehlenswert für Anwendungen, die eine präzise und sichere Verbindung von mehreren Leitern erfordern. Dazu zählen die industrielle Automatisierung (z.B. Anschluss von Motoren mit Richtungssteuerung und Bremse), moderne Beleuchtungssysteme, die sowohl Phasenwechsel als auch Dimm-/Steuerungssignale nutzen, sowie in der Gebäudetechnik für komplexere Verteilungen und Schaltungen. Seine Robustheit und Kompaktheit machen ihn ideal für den Einsatz in beengten Verhältnissen und in Umgebungen, die häufige Wartungsarbeiten erfordern.
Was bedeutet die Angabe „5 polig“ im Kontext dieses Steckers?
„5 polig“ bedeutet, dass der Stecker über fünf separate Kontakte verfügt, die jeweils mit einem eigenen Leiter verbunden werden können. Typischerweise werden diese für den Anschluss von drei Phasenleitern (L1, L2, L3), einem Neutralleiter (N) und einem Schutzleiter (PE) verwendet. Dies ist für Anwendungen notwendig, die eine umfassende Stromversorgung oder spezifische Steuerungsfunktionen erfordern, bei denen die Trennung und sichere Führung aller notwendigen Stromkreise gewährleistet sein muss.
