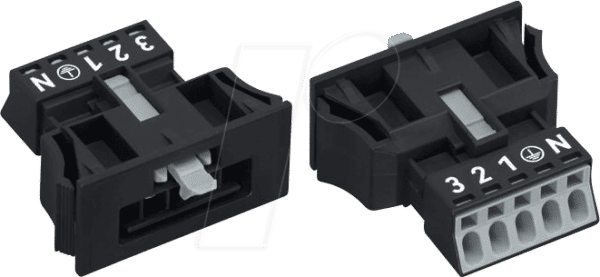

Präzise Verbindungen für anspruchsvolle Elektroinstallationen: Der WAGO 890-715 WINSTA® MINI Stecker
Elektroinstallateure und Systemintegratoren stehen oft vor der Herausforderung, sichere, zuverlässige und schnell zu realisierende Verbindungen in beengten Platzverhältnissen oder unter anspruchsvollen Bedingungen zu schaffen. Der WAGO 890-715 WINSTA® MINI Stecker mit 5 Polen bietet hierfür die ultimative Lösung, indem er die bewährte WAGO Klemmentechnologie mit der Flexibilität und Kompaktheit des WINSTA® MINI Stecksystems kombiniert.
WAGO 890-715: Der Standard für Effizienz und Sicherheit in der Gebäudetechnik
Die WAGO WINSTA® MINI Serie hat sich als Industriestandard für die schnelle, werkzeuglose und fehlersichere Steckverbindung etabliert. Der 5-polige Stecker 890-715 ist speziell für Anwendungen konzipiert, die eine präzise Phasentrennung, eine sichere Neutralleiterführung sowie die Integration von Schutzleiterkontakten erfordern. Dies macht ihn zum idealen Baustein für die Verdrahtung von Beleuchtungssystemen, Sensoren, Aktoren und anderen elektrischen Verbrauchern, bei denen Effizienz und Zuverlässigkeit oberste Priorität haben.
Überlegene Vorteile des WAGO 890-715 WINSTA® MINI Steckers
- Werkzeuglose Installation: Die bewährte WAGO Federklemmentechnologie ermöglicht eine schnelle und sichere Steckverbindung ohne Spezialwerkzeug. Dies spart signifikant Zeit auf der Baustelle und reduziert das Risiko von Installationsfehlern.
- Kompakte Bauform: Das WINSTA® MINI Stecksystem ist darauf ausgelegt, auch in kleinsten Gehäusen oder Verteilerdosen Platz zu finden. Die geringe Bautiefe und Breite des 5-poligen Steckers maximiert die Flexibilität bei der Planung und Ausführung.
- Hohe Strombelastbarkeit und Spannungsfestigkeit: Trotz seiner kompakten Größe ist der 890-715 für die Anforderungen moderner Elektroinstallationen ausgelegt und bietet eine zuverlässige Verbindung für die erforderlichen elektrischen Lasten.
- Fehlersichere Farbkodierung: Die klare und eindeutige Farbgebung der Stecker und Buchsen erleichtert die Zuordnung und verhindert Verwechslungen bei der Installation, was die Sicherheit zusätzlich erhöht.
- Robustheit und Langlebigkeit: Hochwertige Materialien und die bewährte WAGO Fertigungsqualität gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen, wie sie in der Gebäudetechnik üblich sind.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Bürobeleuchtung, in industriellen Anlagen oder in der Smart-Home-Technologie – der 5-polige Stecker eröffnet eine breite Palette von Einsatzszenarien.
- Flexibilität durch Stecksystem: Die modulare Natur des WINSTA® Systems erlaubt eine einfache Anpassung und Erweiterung von Installationen, was zukünftige Umbauten oder Wartungsarbeiten erheblich erleichtert.
Technische Spezifikationen und Materialeigenschaften
Der WAGO 890-715 WINSTA® MINI Stecker repräsentiert die Synthese aus robuster Bauweise und fortschrittlicher Klemmtechnik. Die Auswahl der Materialien und das Design sind auf maximale Leistung, Sicherheit und Anwenderfreundlichkeit abgestimmt.
| Kategorie | Spezifikation / Eigenschaft |
|---|---|
| Anzahl der Pole | 5 |
| Serie | WINSTA® MINI |
| Anschlussart | Federklemme (Push-in-Anschlusstechnik) |
| Nennspannung | 300 V |
| Nennstrom | 10 A |
| Leiterquerschnitt | 0,5 mm² – 1,5 mm² (massiv und eindrähtig), 0,5 mm² – 2,5 mm² (feindrähtig mit Aderendhülse) |
| Farbe | Beige/Grau (typisch für WINSTA® MINI Komponenten, zur eindeutigen Identifizierung) |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (Polycarbonat), der strenge Sicherheitsstandards erfüllt und eine hohe Isolation bietet. |
| Isolationswiderstand | Typischerweise > 10^9 Ohm, was eine exzellente elektrische Sicherheit gewährleistet. |
| Umgebungstemperatur | -20 °C bis +70 °C (betriebsfähig) |
| Schutzart | IP20 (Berührungs- und Fremdkörperschutz) |
| Mechanische Lebensdauer | Typischerweise über 200 Steckzyklen, was eine langfristige Zuverlässigkeit im Feld unterstreicht. |
| Anwendungsbereiche | Verkabelung von Beleuchtungssystemen, Leuchten, Sensoren, Aktoren, Steuerungen, Verteilern, Schaltschränken und in der Gebäudeautomation. |
Anwendungsbereiche und Einsatzszenarien
Der WAGO 890-715 WINSTA® MINI Stecker ist ein Schlüsselbaustein für die moderne Elektroinstallation, der in einer Vielzahl von Umgebungen und Applikationen seine Stärken ausspielt. Seine Fähigkeit, schnell und sicher fünf separate elektrische Verbindungen zu realisieren, macht ihn unverzichtbar:
- Industrielle Beleuchtungssysteme: Ermöglicht die zügige Installation von energieeffizienten LED-Leuchten, Sensoren für die Anwesenheitserkennung und Steuerungen für adaptive Beleuchtungskonzepte in Produktionshallen und Lagerbereichen. Die 5 Pole erlauben die gleichzeitige Führung von Strom, Steuersignalen und Schutzleiter.
- Gewerbliche Gebäude und Büros: Ideal für die Verkabelung von Deckenleuchten, Bürobeleuchtung mit DALI-Steuerung, Rauchmeldern, Notbeleuchtung und Gebäudemanagementsystemen. Die einfache Montage und die kompakte Größe erleichtern die Installation auch in komplexen Deckensystemen.
- Smart Home und Gebäudeautomation: Integration von verschiedenen Sensoren (Temperatur, Feuchtigkeit, Licht), Aktoren (Rollladensteuerungen, Heizungsventile) und BUS-Systemen. Die 5 Pole bieten Flexibilität für unterschiedliche Signalarten und Spannungsversorgungen.
- Verkabelung von Maschinen und Anlagen: In kleineren Maschinen oder bei der Anbindung von Peripheriegeräten spielt der WINSTA® MINI Stecker seine Vorteile aus, indem er eine schnelle und sichere Verbindung von Stromversorgung, Steuersignalen und Sicherheitsschaltungen ermöglicht.
- Leuchtenherstellung: Für Hersteller von Leuchten bietet der 890-715 die Möglichkeit, eine standardisierte und werkzeuglose Anschlusslösung zu integrieren, die dem Endkunden die Installation erleichtert und Fehlerquellen minimiert.
- Temporäre Installationen: Bei Veranstaltungen, Messen oder im Messebau ermöglicht das Stecksystem eine schnelle und zuverlässige Installation sowie Demontage elektrischer Komponenten.
Die WAGO Technologie: Ein Garant für Zuverlässigkeit
Im Kern des WAGO 890-715 WINSTA® MINI Steckers liegt die patentierte CAGE CLAMP® Anschlusstechnik, die sich über Jahrzehnte hinweg als extrem zuverlässig und wartungsfrei erwiesen hat. Diese Federklemmtechnik sorgt für einen konstanten Anpressdruck auf den Leiter, unabhängig von Vibrationen oder Temperaturschwankungen. Dies verhindert ein Lockerwerden der Verbindungen, wie es bei Schraubklemmen oft der Fall ist, und minimiert so das Risiko von Ausfällen und Brandgefahren. Die einfache Push-in-Technik erfordert lediglich das Einführen des abisolierten Leiters in die dafür vorgesehene Öffnung. Das Entfernen des Leiters ist ebenfalls denkbar einfach und werkzeuglos möglich, was die Flexibilität des Systems weiter erhöht.
FAQ – Häufig gestellte Fragen zu WAGO 890-715 – WINSTA® MINI Stecker, 5 polig
Ist der WAGO 890-715 für alle Arten von Leitern geeignet?
Der WAGO 890-715 WINSTA® MINI Stecker ist für massiven, eindrähtigen und feindrähtigen Leitern ausgelegt. Für feindrähtige Leiter wird die Verwendung einer Aderendhülse gemäß den einschlägigen Normen empfohlen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Wie wird der Stecker sicher mit der Buchse verbunden?
Die Verbindung erfolgt durch einfaches Zusammenstecken des Steckers mit der passenden WAGO WINSTA® MINI Buchse. Ein hör- und fühlbares Einrasten signalisiert die korrekte und sichere Verbindung. Die Farbkodierung der Stecker und Buchsen (typischerweise beige/grau für Stecker, blau/grau für Buchsen) hilft, Fehlsteckungen zu vermeiden.
Welche spezifischen Sicherheitsnormen erfüllt der WAGO 890-715?
Der Stecker erfüllt die relevanten Normen für elektrische Verbindungsbauteile, wie beispielsweise die EN 60998-2-2 und die IEC 60998-2-2. Dies garantiert die Sicherheit und Zuverlässigkeit im Einsatz in verschiedenen Umgebungen.
Kann der Stecker auch in feuchten Umgebungen eingesetzt werden?
Der WAGO 890-715 WINSTA® MINI Stecker ist mit der Schutzart IP20 klassifiziert. Dies bedeutet, dass er vor Berührung und dem Eindringen von festen Fremdkörpern größer als 12,5 mm geschützt ist. Für Anwendungen in feuchten oder staubigen Umgebungen sind spezielle, höher geschützte Steckverbindungen erforderlich.
Welche Vorteile bietet die 5-polige Ausführung gegenüber einer 3-poligen Lösung?
Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von drei Phasen, einem Neutralleiter und einem Schutzleiter. Dies ist entscheidend für Anwendungen, die eine separate Last-, Steuer- und Schutzleiterführung erfordern, wie z.B. bei bestimmten Beleuchtungssystemen mit Dimmer oder bei komplexeren Steuerungsaufgaben, wo eine vollständige elektrische Trennung und Signalführung nötig ist.
Wie unterscheidet sich WINSTA® MINI von anderen WAGO Stecksystemen?
WINSTA® MINI ist das kompakteste Stecksystem von WAGO, ideal für Anwendungen mit begrenztem Platzangebot. Es bietet die gleiche hohe Zuverlässigkeit und einfache Handhabung wie andere WAGO Stecksysteme, ist jedoch auf eine geringere Baugröße optimiert, was es zur perfekten Wahl für die flexible und platzsparende Verdrahtung macht.
Ist der Stecker für den Dauerbetrieb unter Last ausgelegt?
Ja, der WAGO 890-715 ist für den Dauerbetrieb unter Einhaltung der Nennspannung und des Nennstroms ausgelegt. Die CAGE CLAMP® Technologie sorgt für eine dauerhaft sichere Verbindung und eine zuverlässige Stromübertragung.
