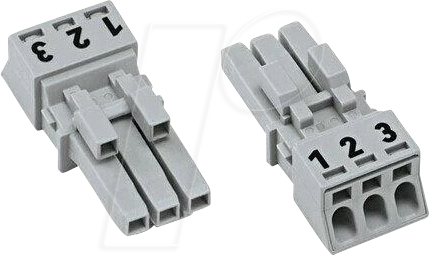

Zuverlässige Verbindungen für anspruchsvolle Elektroinstallationen: WAGO 890-243 – WINSTA® MINI Buchse, 3-polig
Die WAGO 890-243 WINSTA® MINI Buchse mit 3 Polen stellt die ideale Lösung für professionelle Elektroinstallateure dar, die eine sichere, schnelle und flexible Verbindungstechnik für ihre Projekte benötigen. Dieses Produkt minimiert den Zeitaufwand bei der Installation und vermeidet Fehlerquellen, die bei herkömmlichen Klemmtechniken auftreten können, insbesondere in Bereichen mit hohen Anforderungen an Zuverlässigkeit und Sicherheit.
Maximale Effizienz und Sicherheit durch innovatives Design
Die WAGO 890-243 WINSTA® MINI Buchse zeichnet sich durch eine Reihe von Merkmalen aus, die sie von Standardlösungen abheben und eine überlegene Wahl für moderne Elektroinstallationen machen:
- Schnelle Montage: Dank der bewährten WAGO Klemme-Technik entfallen zeitraubendes Schrauben und Abisolieren. Leiter können einfach und sicher in die Buchse gesteckt werden, was die Installationszeit signifikant reduziert.
- Hohe Kontaktsicherheit: Die interne Federklemme gewährleistet eine dauerhaft zuverlässige und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Kompaktes Design: Die WINSTA® MINI Serie ist auf maximale Platzersparnis ausgelegt, was die Integration in beengte Einbauräume erheblich erleichtert.
- Fehlervermeidung: Die eindeutige Farbkodierung und die steckbare Bauweise minimieren das Risiko von Verdrahtungsfehlern, die zu Kurzschlüssen oder Fehlfunktionen führen können.
- Flexibilität und Wiederverwendbarkeit: Die Buchse ermöglicht das einfache Trennen und Wiederverbinden von Leitern, was Wartungsarbeiten und spätere Änderungen an der Installation vereinfacht.
- Breiter Anwendungsbereich: Geeignet für eine Vielzahl von Anwendungen in Gewerbe, Industrie und anspruchsvollen Wohnbereichen.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 890-243 WINSTA® MINI Buchse ist ein Präzisionswerkzeug für die Elektroinstallation, das auf Langlebigkeit und Leistungsfähigkeit ausgelegt ist. Die hochwertige Verarbeitung und die sorgfältige Auswahl der Materialien garantieren eine störungsfreie Funktion über die gesamte Lebensdauer.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | WINSTA® MINI Buchse, steckbar |
| Polzahl | 3-polig |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Anzahl der Anschlüsse pro Leiter | 1 |
| Leiterquerschnitt flexibel mit Aderendhülse | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt massiv | 0,2 mm² bis 2,5 mm² |
| Isolationsmaterial | Hochwertiges Polyamid (PA) |
| Farbe | Hellgrau (entspricht der Nomenklatur für eine Standard-Buchse in diesem System) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +50 °C |
| Schutzart (eingesteckt) | IP20 |
| Anzahl der Steckzyklen | Mindestens 100 Zyklen, für den professionellen Einsatz konzipiert |
| Zulassungen | Entspricht relevanten Normen wie IEC 60998, UL, CSA (Bitte spezifische Produktunterlagen für detaillierte Angaben prüfen) |
Anwendungsbereiche der WAGO 890-243 WINSTA® MINI Buchse
Die Vielseitigkeit der WAGO 890-243 WINSTA® MINI Buchse eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Ihre Robustheit und Zuverlässigkeit machen sie zur bevorzugten Wahl in professionellen Umgebungen, wo eine permanente und sichere Stromversorgung unerlässlich ist.
- Gebäudeinstallation: Perfekt geeignet für die Anschluss von Beleuchtungssystemen, Steckdosen, Schaltern und fest installierten Geräten in Wohn- und Gewerbegebäuden. Die einfache Montage spart wertvolle Zeit bei Großprojekten.
- Industrielle Automatisierung: In Produktionsanlagen und Steuerungsanlagen ermöglicht die WAGO 890-243 eine schnelle und sichere Verkabelung von Maschinen, Sensoren und Aktoren. Die Vibrationsfestigkeit ist hierbei ein entscheidender Vorteil.
- Lichttechnik: Ob in Büros, Geschäften oder öffentlichen Einrichtungen, die WINSTA® MINI Buchse vereinfacht die Installation komplexer Beleuchtungssteuerungen und die Verkabelung von Leuchten.
- Schaltschrankbau: Die kompakte Bauform und die einfache Handhabung machen die Buchse ideal für den Einsatz in Schaltschränken, wo Platz oft Mangelware ist.
- Veranstaltungstechnik: Bei temporären Installationen von Licht- und Tonanlagen bietet die WAGO 890-243 eine schnelle und zuverlässige Verbindungslösung, die den Auf- und Abbau beschleunigt.
- Erneuerbare Energien: In Anlagen zur Stromerzeugung aus erneuerbaren Quellen, wie z.B. Photovoltaik-Anlagen, kann die Buchse für die Verbindung von Komponenten eingesetzt werden, die hohe Zuverlässigkeit erfordern.
Präzision und Langlebigkeit im Detail
Das Gehäusematerial der WAGO 890-243 WINSTA® MINI Buchse besteht aus hochwertigem Polyamid (PA). Dieses Material wurde aufgrund seiner exzellenten elektrischen Isoliereigenschaften, seiner mechanischen Festigkeit und seiner Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und chemischen Substanzen ausgewählt. Diese Eigenschaften gewährleisten nicht nur die Sicherheit der elektrischen Verbindungen, sondern tragen auch zur langen Lebensdauer des Produkts bei. Die interne Federklemmtechnik von WAGO ist ein Synonym für herausragende Kontaktsicherheit. Sie übt einen konstanten Anpressdruck auf den Leiter aus, was sicherstellt, dass auch bei Vibrationen oder Temperaturschwankungen die Verbindung stabil und elektrisch leitfähig bleibt. Dies unterscheidet die WAGO-Lösungen von Schraubklemmen, bei denen sich Verbindungen mit der Zeit lösen können.
Die Zukunft der Elektroinstallation mit WAGO
Die WAGO 890-243 WINSTA® MINI Buchse verkörpert die Philosophie von WAGO, innovative und benutzerfreundliche Lösungen für die Elektroinstallation zu entwickeln, die sowohl die Effizienz steigern als auch die Sicherheit maximieren. Durch den Verzicht auf Werkzeuge und die Vereinfachung komplexer Verdrahtungsschritte wird die Arbeit des Elektroinstallateurs erleichtert und die Qualität der ausgeführten Arbeiten nachhaltig verbessert.
FAQ – Häufig gestellte Fragen zu WAGO 890-243 – WINSTA® MINI Buchse, 3-polig
Welche Leiterquerschnitte können mit der WAGO 890-243 WINSTA® MINI Buchse verarbeitet werden?
Die WAGO 890-243 WINSTA® MINI Buchse unterstützt Leiterquerschnitte von 0,2 mm² bis 2,5 mm² sowohl für massive als auch für flexible Leiter mit Aderendhülse. Dies deckt einen Großteil der gängigen Anwendungen in der Elektroinstallation ab.
Ist die WAGO 890-243 WINSTA® MINI Buchse für den Einsatz in feuchten Umgebungen geeignet?
Die Buchse hat die Schutzart IP20, was bedeutet, dass sie gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist und keinen Schutz gegen Wasser bietet. Für den Einsatz in feuchten oder nassen Umgebungen sind spezielle, höher geschützte Steckverbindersysteme erforderlich.
Wie erfolgt die eindeutige Zuordnung der Pole bei der WAGO 890-243 WINSTA® MINI Buchse?
Die WINSTA® MINI Serie von WAGO ist oft durch farbliche Kodierung und mechanische Kodierung gekennzeichnet, um eine eindeutige und sichere Verbindung zu gewährleisten. Die 3-polige Ausführung ist in der Regel eindeutig zu identifizieren, um Verpolungen zu vermeiden.
Wie viele Steckzyklen hält die WAGO 890-243 WINSTA® MINI Buchse typischerweise aus?
Die WAGO 890-243 WINSTA® MINI Buchse ist für eine hohe Anzahl von Steckzyklen ausgelegt, typischerweise mindestens 100 Zyklen, was für professionelle und wiederholte Anwendungen im Installationsbereich ausreichend ist. Die Langlebigkeit der Verbindungstechnik wird durch die Qualität der verwendeten Federklemmen gewährleistet.
Ist die WAGO 890-243 WINSTA® MINI Buchse mit anderen Stecksystemen kompatibel?
Die WAGO WINSTA® MINI Serie ist ein proprietäres System von WAGO. Eine Kompatibilität mit Steckverbindern anderer Hersteller ist in der Regel nicht gegeben, um die spezifizierte Sicherheit und Funktionalität zu gewährleisten.
Welche Temperaturbereiche werden von der WAGO 890-243 WINSTA® MINI Buchse abgedeckt?
Die Buchse ist für einen Betriebstemperaturbereich von -20 °C bis +50 °C ausgelegt. Dies ermöglicht den Einsatz in einer Vielzahl von Umgebungsbedingungen, wie sie in Gebäuden und vielen industriellen Anwendungen üblich sind.
Muss der Leiter vor dem Einstecken in die Buchse abisoliert werden?
Ja, die Leiter müssen entsprechend der Spezifikation abisoliert werden, bevor sie in die WAGO 890-243 WINSTA® MINI Buchse gesteckt werden. Die Länge der Abisolierung ist für eine optimale Verbindung entscheidend und sollte den Angaben in der Montageanleitung von WAGO entsprechen. Bei flexiblen Leitern wird die Verwendung von Aderendhülsen empfohlen.
