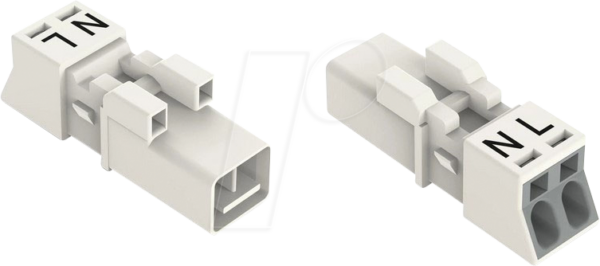

Präzise Verbindungstechnik für anspruchsvolle Installationen: Der WAGO 890-232 WINSTA® MINI Stecker, 2-polig
Für Elektroinstallateure, Schaltschrankbauer und Techniker, die auf eine zuverlässige, schnelle und sichere Steckverbindung angewiesen sind, bietet der WAGO 890-232 WINSTA® MINI Stecker, 2-polig eine überlegene Lösung. Dieses spezielle Steckverbindersystem minimiert Montagezeiten, reduziert das Fehlerrisiko und gewährleistet eine dauerhaft sichere Stromübertragung in anspruchsvollen Umgebungen, wo herkömmliche Verdrahtungsmethoden an ihre Grenzen stoßen.
Herausragende Vorteile des WAGO 890-232 WINSTA® MINI Steckers
- Schnelle und werkzeuglose Montage: Die PUSH-IN CAGE CLAMP®-Anschlusstechnik von WAGO ermöglicht das direkte Stecken von eindrächtigen Leitern ohne Werkzeugeinsatz. Dies reduziert die Installationszeit signifikant und erhöht die Effizienz auf der Baustelle oder im Schaltschrank.
- Hohe Zuverlässigkeit und Sicherheit: Der Stecker gewährleistet eine sichere und vibrationsbeständige elektrische Verbindung. Die integrierte Zugentlastung schützt die angeschlossenen Leiter vor mechanischer Beanspruchung und verhindert ein ungewolltes Lösen. Dies ist essenziell für die Langlebigkeit und Sicherheit elektrischer Anlagen.
- Kompaktes und platzsparendes Design: Die WINSTA® MINI Serie zeichnet sich durch ihre geringen Abmessungen aus. Dies ist besonders vorteilhaft bei beengten Platzverhältnissen in Verteilerdosen, Leuchtenkörpern oder kompakten Schaltschrankaufbauten.
- Fehlervermeidung durch Farb- und Codekennzeichnung: Die klare Kodierung und farbliche Unterscheidung der Stecker- und Buchsenseiten minimieren das Risiko von Fehlverdrahtungen, was die Installation vereinfacht und die Sicherheit erhöht.
- Flexibilität für vielfältige Anwendungen: Der 2-polige Stecker eignet sich ideal für Steuerungsaufgaben, die Versorgung von Beleuchtungssystemen, Lüftungsanlagen und vielen weiteren Anwendungen, bei denen eine einfache Trennbarkeit der elektrischen Verbindungen gefordert ist.
- Widerstandsfähigkeit gegenüber Umwelteinflüssen: Die hochwertigen Materialien und die robuste Bauweise des WAGO 890-232 WINSTA® MINI Steckers gewährleisten eine hohe Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen, wodurch eine zuverlässige Funktion auch unter widrigen Bedingungen sichergestellt wird.
Technische Spezifikationen und Materialqualitäten
Der WAGO 890-232 WINSTA® MINI Stecker, 2-polig repräsentiert Spitzenleistung in der Verbindungstechnik. Konzipiert für maximale Effizienz und Sicherheit, überzeugt er durch eine Kombination aus innovativer Technologie und hochwertigen Materialien, die für Langlebigkeit und Zuverlässigkeit stehen. Jedes Detail wurde mit Blick auf die Bedürfnisse professioneller Anwender optimiert.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktfamilie | WAGO WINSTA® MINI |
| Polanzahl | 2 |
| Anschlusstechnik | PUSH-IN CAGE CLAMP® |
| Leiterart | Eindrähtig, Mehrdrähtig mit Aderendhülse |
| Querschnittsbereich (massiv) | 0,5 mm² – 2,5 mm² |
| Querschnittsbereich (feinadrig mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsstrom | 16 A |
| Schutzart | IP20 (im gesteckten Zustand, je nach Anwendung und Konfiguration) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (Polyamid PA66) |
| Kontaktmaterial | Kupferlegierung, verzinnt |
| Farbe | Schwarz (Gehäuse), für klare Erkennbarkeit und Integration in verschiedene Umgebungen |
| Temperaturbereich | Betrieb: -30 °C bis +85 °C |
| Befestigungsart | Zum direkten Einbau in Gehäuse oder Montageplatten, Schnappbefestigung möglich (je nach Zubehör) |
| Zertifizierungen | VDE, UL, CSA (entsprechend den geltenden Normen für elektrische Verbindungen) |
Anwendungsgebiete für maximale Flexibilität und Effizienz
Der WAGO 890-232 WINSTA® MINI Stecker, 2-polig ist ein essenzieller Baustein für moderne Elektroinstallationen, der sich durch seine Vielseitigkeit und Zuverlässigkeit auszeichnet. Seine Konstruktion und Leistungsfähigkeit machen ihn zur bevorzugten Wahl in einer breiten Palette von Einsatzszenarien, in denen Effizienz, Sicherheit und Wartungsfreundlichkeit im Vordergrund stehen.
- Gebäudetechnik und Lichtinstallationen: Ideal für die schnelle und sichere Verbindung von Leuchten, Sensoren, Aktoren und anderen Komponenten in Wohn- und Zweckbauten. Die einfache Steckbarkeit erleichtert die Wartung und den Austausch von Geräten erheblich.
- Schaltschrankbau: Ermöglicht eine schnelle und modulare Verdrahtung von Steuerungs- und Automatisierungskomponenten. Die kompakte Bauform und die werkzeuglose Montage sparen wertvollen Platz im Schaltschrank und reduzieren die Aufbauzeiten.
- Industrieautomation: Geeignet für die Verbindung von Sensoren, Aktoren, Steuerungen und Feldgeräten in industriellen Umgebungen, wo Robustheit und schnelle Austauschbarkeit von Komponenten gefordert sind.
- Anlagenbau: Bietet eine zuverlässige und effiziente Lösung für die Verdrahtung von Maschinen und Anlagen, bei denen eine einfache Installation und Demontage eine Rolle spielt.
- Mobile Anwendungen und Messgeräte: Aufgrund seiner kompakten Größe und robusten Bauweise eignet sich der Stecker auch für Anwendungen in mobilen Systemen oder zur Verbindung von Messgeräten, bei denen eine flexible und sichere Stromversorgung benötigt wird.
- Erneuerbare Energien: Kommt bei der Installation von Solaranlagen und anderen dezentralen Energieerzeugungssystemen zum Einsatz, um Verbindungen schnell und sicher zu realisieren.
Wichtige Sicherheits- und Installationshinweise
Die korrekte Anwendung des WAGO 890-232 WINSTA® MINI Steckers gewährleistet optimale Leistung und maximale Sicherheit. Beachten Sie stets die folgenden Richtlinien, um eine problemlose und normgerechte Installation zu gewährleisten.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Verwenden Sie nur eindrähtige oder mehrdrähtige Leiter mit passenden, isolierten Aderendhülsen (gemäß Norm und Querschnittsvorgabe).
- Führen Sie die Leiter gerade und mit ausreichendem Druck in die Stecköffnungen ein, bis ein deutlicher Anschlag spürbar ist.
- Vermeiden Sie übermäßige Krafteinwirkung oder Verdrehen der Leiter beim Einstecken.
- Überprüfen Sie nach der Installation alle Verbindungen auf festen Sitz.
- Die Bemessungsspannung und der Bemessungsstrom dürfen nicht überschritten werden.
- Beachten Sie die geltenden Installationsvorschriften und Normen Ihres Landes.
FAQ – Häufig gestellte Fragen zu WAGO 890-232 – WINSTA® MINI Stecker, 2 polig
Was sind die Hauptvorteile der WAGO PUSH-IN CAGE CLAMP®-Anschlusstechnik?
Die PUSH-IN CAGE CLAMP®-Anschlusstechnik ermöglicht eine schnelle und werkzeuglose Montage von elektrischen Leitern. Sie bietet eine sichere, vibrationsbeständige Verbindung, die das Risiko von losen Drähten oder Kurzschlüssen durch fehlerhafte Verschraubungen eliminiert. Dies resultiert in kürzeren Installationszeiten und erhöhter Zuverlässigkeit.
Ist der WAGO 890-232 WINSTA® MINI Stecker für alle Leitertypen geeignet?
Der Stecker ist primär für eindrähtige Leiter konzipiert. Für mehrdrähtige Leiter müssen passende, isolierte Aderendhülsen gemäß der geltenden Normen und den angegebenen Querschnittsbereichen verwendet werden. Dies gewährleistet eine sichere und dauerhafte Kontaktierung.
Welche Schutzart bietet der WAGO 890-232 WINSTA® MINI Stecker?
Im gesteckten Zustand und bei ordnungsgemäßer Montage bietet der Stecker die Schutzart IP20. Dies bedeutet, dass er vor dem Eindringen von festen Fremdkörpern größer als 12,5 mm geschützt ist, jedoch nicht vor Wasser. Für Anwendungen mit höherer Schutzart sind entsprechende Gehäuse oder Schutzvorrichtungen erforderlich.
Bis zu welchem Querschnitt können Leiter mit diesem Stecker angeschlossen werden?
Der WAGO 890-232 WINSTA® MINI Stecker kann eindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² aufnehmen. Für mehrdrähtige Leiter gilt derselbe Querschnittsbereich, vorausgesetzt, es werden passende Aderendhülsen verwendet.
Wo liegen die Grenzen der Bemessungsspannung und des Bemessungsstroms?
Der Stecker ist für eine Bemessungsspannung von 250 V und einen Bemessungsstrom von 16 A ausgelegt. Diese Werte dürfen in der jeweiligen Anwendung keinesfalls überschritten werden, um eine sichere und normgerechte Funktion zu gewährleisten.
Warum ist die Farb- und Codekennzeichnung bei WAGO Steckern wichtig?
Die klare Farb- und Codekennzeichnung dient der schnellen und eindeutigen Identifizierung von Verbindungen. Sie minimiert das Risiko von Verdrahtungsfehlern während der Installation, was insbesondere in komplexen Anlagen von entscheidender Bedeutung für die Betriebssicherheit ist.
Ist der WAGO 890-232 WINSTA® MINI Stecker für den Einsatz im Außenbereich geeignet?
Generell ist der Stecker für den Einsatz in Innenräumen konzipiert und bietet die Schutzart IP20. Für Anwendungen im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit oder Staubentwicklung sind spezielle, für solche Bedingungen zugelassene Gehäuse oder Steckverbindersysteme mit höherer Schutzart erforderlich.
