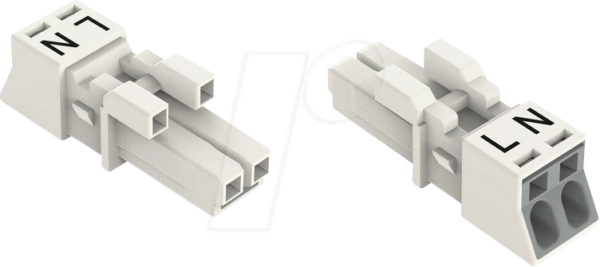

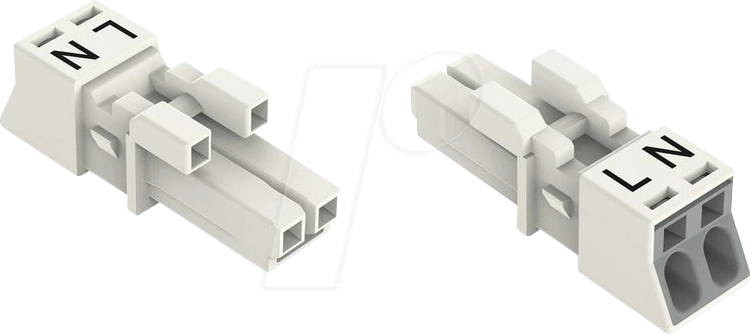

WAGO 890-222 – WINSTA® MINI Buchse, 2-polig: Effiziente und sichere Verbindungen für anspruchsvolle Installationen
Wenn es um die zuverlässige und schnelle Verbindung von elektrischen Komponenten in professionellen Anwendungen geht, stößt man schnell an die Grenzen herkömmlicher Verdrahtungsmethoden. Die WAGO 890-222 – WINSTA® MINI Buchse, 2-polig, bietet hier eine überlegene Lösung. Speziell entwickelt für Elektriker, Planer und Anlagenbauer, die Wert auf Zeitersparnis, Sicherheit und Flexibilität legen, schließt diese Buchse die Lücke zwischen modularen Komponenten und festen Installationen, ohne Kompromisse bei der Leistung einzugehen. Sie ist die ideale Wahl für jeden, der eine robuste und wartungsarme Verbindungstechnik für anspruchsvolle Umgebungen benötigt.
Präzision und Effizienz in jeder Verbindung: Die Vorteile der WAGO 890-222
Die WAGO 890-222 WINSTA® MINI Buchse zeichnet sich durch ein System aus, das die Installationseffizienz revolutioniert. Anstatt auf zeitaufwendige Schraubverbindungen oder mühsames Verdrillen von Leitern zurückzugreifen, ermöglicht die Push-in-Anschlusstechnik eine werkzeuglose und schnelle Konfektionierung. Dies reduziert nicht nur die Montagezeit signifikant, sondern minimiert auch das Fehlerrisiko. Die integrierte Stecksicherheit sorgt für eine dauerhaft zuverlässige und elektrisch sichere Verbindung, die auch unter Vibrationen oder Temperaturschwankungen Bestand hat. Im Vergleich zu traditionellen Klemmen bietet die WAGO 890-222 eine höhere Verdrahtungsdichte und eine verbesserte Übersichtlichkeit der Installation, was die Fehlersuche und Wartung erheblich erleichtert.
Wesentliche Leistungsmerkmale und technische Überlegenheit
- Werkzeuglose Push-in-Anschlusstechnik: Ermöglicht eine schnelle und sichere Verdrahtung ohne Schraubwerkzeuge. Dies spart wertvolle Montagezeit und reduziert das Risiko von Beschädigungen der Leiter.
- Hohe Strombelastbarkeit: Konzipiert für anspruchsvolle Anwendungen, bietet die Buchse eine zuverlässige Stromübertragung, die den Anforderungen moderner Elektroinstallationen gerecht wird.
- Kompakte Bauform: Die WINSTA® MINI Serie ist auf Platzersparnis optimiert. Die 2-polige Buchse lässt sich auch in beengten Verteilerkästen oder Gehäusen problemlos integrieren.
- Zuverlässige elektrische Kontaktierung: Der Einsatz hochwertiger Materialien und die präzise Fertigung gewährleisten eine dauerhaft stabile und niederohmige Verbindung, die Korrosion und Verschleiß widersteht.
- Schutz vor unbeabsichtigtem Kontakt: Die konstruktive Ausführung der Buchse minimiert das Risiko eines versehentlichen Berührens spannungsführender Teile, was die elektrische Sicherheit erhöht.
- Vielseitige Einsatzmöglichkeiten: Ideal für den Einsatz in Industrieanlagen, Schaltschrankbau, Gebäudeinstallationen, Beleuchtungstechnik und vielen weiteren Bereichen, in denen eine flexible und sichere Leitungsverbindung gefordert ist.
- Widerstandsfähigkeit gegen Umwelteinflüsse: Die robusten Gehäusematerialien und die sichere interne Kontaktierung machen die Buchse unempfindlich gegenüber Vibrationen, Feuchtigkeit und wechselnden Temperaturen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Serie | WINSTA® MINI |
| Artikelnummer | 890-222 |
| Polzahl | 2 |
| Anschlusstechnik | Push-in-Klemme |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² bis 1,5 mm² |
| Leiterquerschnitt (eindrähtig) | 0,2 mm² bis 1,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Farbe | Hellgrau (standardmäßig für sichere Kennzeichnung) |
| Isolationsmaterial | Hochwertiges Polyamid (PA), das exzellente elektrische Isolation und mechanische Stabilität bietet. |
| Betriebstemperaturbereich | -40 °C bis +85 °C, gewährleistet Zuverlässigkeit unter extremen Bedingungen. |
| Schutzart | IP20 (bei gestecktem Zustand), schützt vor dem Eindringen von Fremdkörpern ab 12,5 mm Durchmesser. |
| Montageart | Konfektionierbar auf Leiterplatten oder zur freien Verdrahtung, erfordert keine speziellen Werkzeuge für die Montage. |
| Zertifizierungen | CE, VDE, UL und weitere relevante Normen für den globalen Einsatz. |
Optimierte Anwendungsszenarien für maximale Performance
Die WAGO 890-222 WINSTA® MINI Buchse ist konzipiert für eine Vielzahl von Anwendungen, bei denen Effizienz, Zuverlässigkeit und Platzbedarf entscheidend sind. Sie findet ihren Einsatz bevorzugt in:
- Schaltschrankbau: Zur schnellen und sicheren Verdrahtung von Komponenten wie Relais, Steuerungen und Netzteilen. Die kompakte Bauform ermöglicht eine hohe Verdrahtungsdichte auf kleinstem Raum.
- Industrieautomation: In Produktionsanlagen, Robotik und Fördertechnik, wo schnelle Austauschbarkeit von Modulen und eine robuste Verbindungstechnik unerlässlich sind.
- Gebäudeinstallationen: Besonders in der modernen Elektroinstallation, wo Smart-Home-Systeme, Beleuchtungssteuerungen und dezentrale Intelligenz verbaut werden.
- Lichttechnik: Für den Anschluss von Leuchten, LED-Modulen und Steuergeräten, wo eine einfache und sichere Montage sowie eine gute Zugentlastung erforderlich sind.
- Modulare Systeme: Als standardisierte Schnittstelle für den schnellen Anschluss und Austausch von Gerätebausteinen in industriellen oder gewerblichen Umgebungen.
- Wartungsintensive Bereiche: Die Werkzeuglosigkeit und die klare Struktur erleichtern die Fehlersuche und den Austausch von defekten Komponenten, was Stillstandzeiten minimiert.
Wichtige Aspekte der elektrischen Sicherheit und Normenkonformität
Die WAGO 890-222 – WINSTA® MINI Buchse, 2-polig, erfüllt strengste internationale Sicherheitsstandards. Die Verwendung von schwerentflammbaren Materialien gemäß UL94-V0 und die Einhaltung der relevanten VDE- und IEC-Normen garantieren einen sicheren Betrieb über die gesamte Lebensdauer des Produkts. Die Push-in-Anschlusstechnik von WAGO ist für ihre Zuverlässigkeit bekannt und wird seit vielen Jahren erfolgreich in verschiedensten Branchen eingesetzt. Die integrierte Zugentlastung sorgt für eine mechanische Entkopplung der Leiter vom Klemmpunkt, was die Lebensdauer der Verbindung erhöht und Ausfälle durch Vibrationen verhindert. Die Farbkodierung und die eindeutige Polkennzeichnung minimieren das Risiko von Fehlverdrahtungen, was gerade in komplexen Installationen von unschätzbarem Wert ist.
FAQ – Häufig gestellte Fragen zu WAGO 890-222 – WINSTA® MINI Buchse, 2 polig
Kann die WAGO 890-222 mit allen Leiterarten verwendet werden?
Ja, die Buchse ist für die Aufnahme von eindrähtigen Leitern sowie von flexiblen Leitern mit und ohne Aderendhülse konzipiert. Dies deckt nahezu alle gängigen Leitungsarten in der Elektroinstallation ab.
Wie wird die Buchse montiert?
Die Montage ist denkbar einfach. Die abisolierten Leiter werden direkt in die entsprechenden Stecköffnungen eingeführt. Ein hörbares und spürbares Einrasten signalisiert die sichere Verbindung. Es ist kein Werkzeug für die eigentliche elektrische Verbindung erforderlich.
Welche Strombelastbarkeit hat die WAGO 890-222?
Die Buchse ist für eine Nennspannung von 250 V und einen Nennstrom von 16 A ausgelegt. Dies macht sie für viele Standardanwendungen im Bereich der Niederspannungsinstallationen geeignet.
Ist die Buchse für den Einsatz in feuchten Umgebungen geeignet?
Die Buchse verfügt über die Schutzart IP20 im gesteckten Zustand. Dies bedeutet, dass sie vor dem Eindringen von Festkörpern größer als 12,5 mm geschützt ist, aber nicht vor Wasser. Für feuchte Umgebungen sind spezialisierte Produkte mit höherer Schutzart erforderlich.
Wie unterscheidet sich die WAGO 890-222 von herkömmlichen Lüsterklemmen?
Die WAGO 890-222 bietet eine deutlich höhere Installationsgeschwindigkeit, eine sichere und wartungsfreie Kontaktierung durch die Push-in-Technik sowie eine kompaktere Bauform. Lüsterklemmen erfordern Werkzeug, sind anfälliger für gelockerte Verbindungen und nehmen mehr Platz ein.
Wie lange ist die Lebensdauer der Buchse?
WAGO-Produkte sind für ihre Langlebigkeit und Zuverlässigkeit bekannt. Bei bestimmungsgemäßem Gebrauch und Einhaltung der technischen Daten kann von einer sehr langen Lebensdauer ausgegangen werden, die durch die robusten Materialien und die ausgereifte Konstruktion gewährleistet wird.
Kann ich die Buchse mehrmals verwenden?
Ja, die WINSTA® MINI Buchsen sind für wiederholtes Stecken und Trennen ausgelegt. Die Kontaktfeder behält ihre Spannkraft auch nach mehrfacher Nutzung bei, solange die Anschlussbereiche nicht beschädigt werden.
