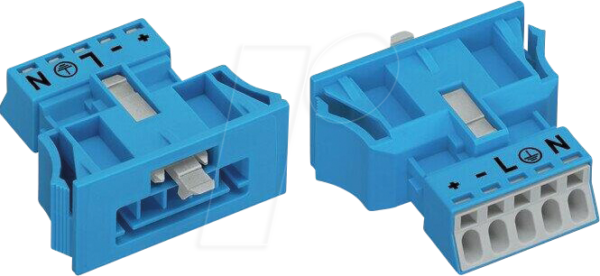

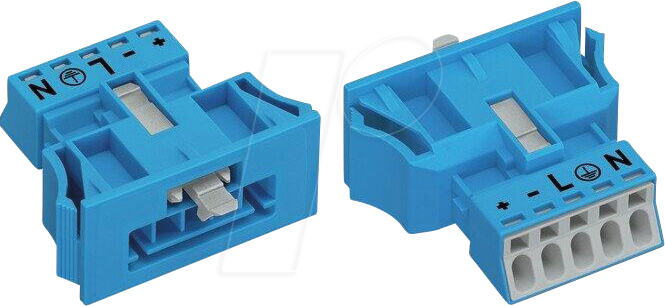

WAGO 890-2115 – WINSTA® MINI Stecker, 5 polig: Sichere und Flexible Verbindungen für Profis
Der WAGO 890-2115 WINSTA® MINI Stecker mit 5 Polen ist die intelligente Lösung für Elektrofachkräfte, die höchste Ansprüche an Sicherheit, Effizienz und Flexibilität bei der elektrischen Installation stellen. Er adressiert die Notwendigkeit einer zuverlässigen und zeitsparenden Steckverbindung in anspruchsvollen Umgebungen, wo herkömmliche Verdrahtungsmethoden an ihre Grenzen stoßen und Fehlerquellen minimiert werden müssen.
Maximale Leistung und Zuverlässigkeit für Ihre Installationen
Der WAGO 890-2115 zeichnet sich durch seine herausragenden Leistungsmerkmale aus, die ihn zur überlegenen Wahl gegenüber Standardlösungen machen:
- Schnelle und Sichere Montage: Die bewährte PUSH WIRE®-Anschlusstechnik von WAGO ermöglicht eine werkzeuglose und fehlerfreie Verdrahtung, was die Installationszeit signifikant reduziert und die Montagefehlerquote minimiert. Dies ist besonders in Projekten mit engen Zeitplänen von unschätzbarem Wert.
- Kompaktes Design: Trotz seiner 5 Pole bietet der WINSTA® MINI Stecker eine äußerst kompakte Bauform. Dies erleichtert die Integration in Verteilerkästen und Gehäuse mit begrenztem Platzangebot, ohne Kompromisse bei der elektrischen Leistungsfähigkeit eingehen zu müssen.
- Hohe Strombelastbarkeit: Konzipiert für anspruchsvolle Anwendungen, unterstützt der Stecker eine hohe Strombelastbarkeit, die den Anforderungen moderner Elektroinstallationen gerecht wird. Dies gewährleistet einen sicheren Betrieb auch unter Volllast.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, widersteht der Stecker mechanischen Belastungen und Umwelteinflüssen, was eine lange Lebensdauer und Zuverlässigkeit auch unter widrigen Bedingungen garantiert.
- Vielfältige Anwendungsmöglichkeiten: Ob in der Gebäudeinstallation, im Schaltschrankbau, in der Beleuchtungstechnik oder in Industriemaschinen – der WAGO 890-2115 bietet eine universelle Lösung für vielfältige elektrische Verbindungsaufgaben.
Präzision in jedem Detail: Technische Spezifikationen
Der WAGO 890-2115 WINSTA® MINI Stecker, 5 polig, ist das Ergebnis jahrzehntelanger Erfahrung und kontinuierlicher Innovation im Bereich der elektrischen Verbindungs- und Automatisierungstechnik. Jedes Detail ist auf maximale Funktionalität und Sicherheit ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Anzahl der Leiter | 5 |
| Anschlusstechnik | WAGO PUSH WIRE®-Anschlusstechnik |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsstrom | 16 A |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Kabelquerschnitt (massiv) | 0,75 mm² – 2,5 mm² |
| Kabelquerschnitt (mehrdrächtig) | 0,75 mm² – 2,5 mm² |
| Isolierwerkstoff | Polyamid (PA) |
| Farbe | Grau |
| Schutzart (mit entsprechenden Steckverbindungen) | IP20 (unbestückt), IP40/IP65 (je nach Ausführung des Gegensteckers) |
| Umgebungstemperatur (dauerhaft) | 85 °C |
| Entflammbarkeitsklasse nach UL94 | V0 |
| Schutzart (ohne Kappe) | IP20 |
| Kupplungssystem | WINSTA® MINI |
Anwendungsbereiche: Wo der WAGO 890-2115 brilliert
Die Vielseitigkeit des WAGO 890-2115 WINSTA® MINI Steckers, 5 polig, eröffnet eine breite Palette an Einsatzmöglichkeiten, die von standardisierten Installationen bis hin zu hochspezialisierten Anwendungen reichen. Seine Robustheit und Zuverlässigkeit machen ihn zur bevorzugten Wahl für Profis, die Wert auf Langlebigkeit und Funktionssicherheit legen.
- Gebäudeinstallationen: Ideal für die flexible Verdrahtung in Wohn- und Zweckbauten. Ermöglicht die einfache und schnelle Anbindung von Beleuchtungssystemen, Steckdosenkreisen und weiteren Verbrauchern. Die Möglichkeit der einfachen Demontage und Neuverdrahtung erleichtert Wartungsarbeiten und spätere Anpassungen.
- Schaltschrankbau: Der WAGO 890-2115 ist prädestiniert für den Einsatz im Schaltschrankbau. Seine kompakte Bauform und die hohe Kontaktzuverlässigkeit gewährleisten eine ordentliche und sichere Verdrahtung von Steuerungs- und Schaltgeräten. Die Möglichkeit, einzelne Kreise schnell zu trennen und wieder zu verbinden, vereinfacht die Fehlersuche und Instandhaltung.
- Industrielle Automatisierung: In Produktionsumgebungen, wo Zuverlässigkeit und schnelle Reaktionszeiten entscheidend sind, leistet der Stecker wertvolle Dienste. Er ermöglicht die flexible Anbindung von Sensoren, Aktoren und Steuerungskomponenten, auch in anspruchsvollen Umgebungsbedingungen.
- Beleuchtungstechnik: Besonders in modernen Lichtkonzepten, wie sie in gewerblichen oder öffentlichen Gebäuden zum Einsatz kommen, bietet der WAGO 890-2115 eine effiziente Lösung. Die schnelle Installation und die Möglichkeit zur einfachen Konfiguration von Lichtgruppen und -zonen sind hier von großem Vorteil.
- Maschinenbau: Die robuste Konstruktion und die hohe Strombelastbarkeit machen ihn zur idealen Wahl für die elektrische Verbindung von Maschinen und Anlagenkomponenten. Die schnelle Demontage erleichtert den Austausch von Modulen oder die Durchführung von Wartungsarbeiten.
- Mobile Anwendungen: In Bereichen, wo Flexibilität und schnelle Anpassung gefragt sind, wie z.B. bei mobilen Bühnen oder temporären Installationen, bietet der WAGO 890-2115 eine zuverlässige und schnell zu lösende Verbindungsoption.
Qualität, die überzeugt: Die Vorteile der WINSTA® Technologie
Die WINSTA®-Steckverbinderserie von WAGO steht für eine innovative und praxiserprobte Lösung, die den Installationsalltag revolutioniert. Der 890-2115 Stecker ist ein integraler Bestandteil dieser Technologie und profitiert von deren Kernvorteilen:
- Fehlervermeidung durch Farbkodierung und mechanische Kodierung: Die WINSTA®-Steckverbinder sind so konzipiert, dass Verpolungen und Fehlsteckungen nahezu ausgeschlossen werden. Dies erhöht die Sicherheit erheblich und reduziert die Wahrscheinlichkeit kostspieliger Fehler.
- Zeitersparnis durch werkzeuglosen Anschluss: Die PUSH WIRE®-Technologie ermöglicht ein schnelles und intuitives Stecken der Leiter. Dies spart wertvolle Montagezeit und reduziert die körperliche Belastung für den Elektriker.
- Ordnungsgemäße und übersichtliche Verdrahtung: Durch die Verwendung von Steckverbindern werden Kabelsalat und unübersichtliche Verdrahtungen vermieden. Dies verbessert die Übersichtlichkeit im Schaltschrank oder in der Anschlussdose und erleichtert zukünftige Arbeiten.
- Sichere und dauerhafte Verbindungen: Die PUSH WIRE®-Klemmstelle sorgt für eine niederohmige und zugfeste Verbindung, die auch bei Vibrationen und Temperaturschwankungen Bestand hat.
- Wiederholbare und zerstörungsfreie Demontage: Im Gegensatz zu vielen anderen Verbindungstechniken können WAGO-Steckverbinder mehrmals getrennt und wieder verbunden werden, ohne dass die Leiter oder der Stecker beschädigt werden.
FAQ – Häufig gestellte Fragen zu WAGO 890-2115 – WINSTA® MINI Stecker, 5 polig
Was ist der Hauptvorteil des WAGO 890-2115 Steckers gegenüber herkömmlichen Lüsterklemmen?
Der Hauptvorteil liegt in der erheblichen Zeitersparnis durch die werkzeuglose PUSH WIRE®-Anschlusstechnik sowie der erhöhten Sicherheit durch die Vermeidung von Fehlsteckungen dank mechanischer Kodierung. Zudem ermöglicht er eine deutlich sauberere und übersichtlichere Installation.
Welche Kabelquerschnitte können mit dem WAGO 890-2115 verbunden werden?
Der Stecker ist für massive und mehrdrähtige Leiter von 0,75 mm² bis 2,5 mm² ausgelegt. Dies deckt die meisten gängigen Anwendungen in der Elektroinstallation ab.
Ist der WAGO 890-2115 Stecker für den Einsatz im Außenbereich geeignet?
In seiner Grundausführung (IP20) ist der Stecker nicht für den direkten Außeneinsatz konzipiert. In Kombination mit den entsprechenden Gehäusen und Gegensteckern der WINSTA®-Serie können jedoch Schutzarten bis IP65 erreicht werden, was einen Einsatz unter bestimmten Außenbedingungen ermöglicht.
Kann ich den Stecker mehrmals verwenden?
Ja, die WAGO PUSH WIRE®-Technologie ermöglicht eine wiederholbare und zerstörungsfreie Demontage der Leiter. Dies ist ein erheblicher Vorteil bei Änderungen oder Wartungsarbeiten.
Welche Bedeutung hat die Bemessungsstoßspannung von 4 kV?
Die Bemessungsstoßspannung von 4 kV gibt die maximale Stoßspannungsfestigkeit an, der der Stecker standhalten kann. Dies ist wichtig, um Schäden durch Überspannungsereignisse zu verhindern und die Betriebssicherheit zu gewährleisten.
Ist der WAGO 890-2115 mit anderen WAGO-Produkten kompatibel?
Der WAGO 890-2115 ist Teil des WINSTA® MINI Steckverbindersystems und somit mit allen anderen Komponenten dieser Serie kompatibel, wie z.B. Einbaugeräten, Steckdosen und Kupplungen.
Welche Rolle spielt die Entflammbarkeitsklasse V0?
Die Entflammbarkeitsklasse V0 nach UL94 bedeutet, dass das Material im Falle einer Entzündung nach kurzer Brenndauer selbstverlöschend ist. Dies ist ein wichtiger Sicherheitsaspekt, insbesondere in Umgebungen, wo Brandschutzvorschriften einzuhalten sind.
