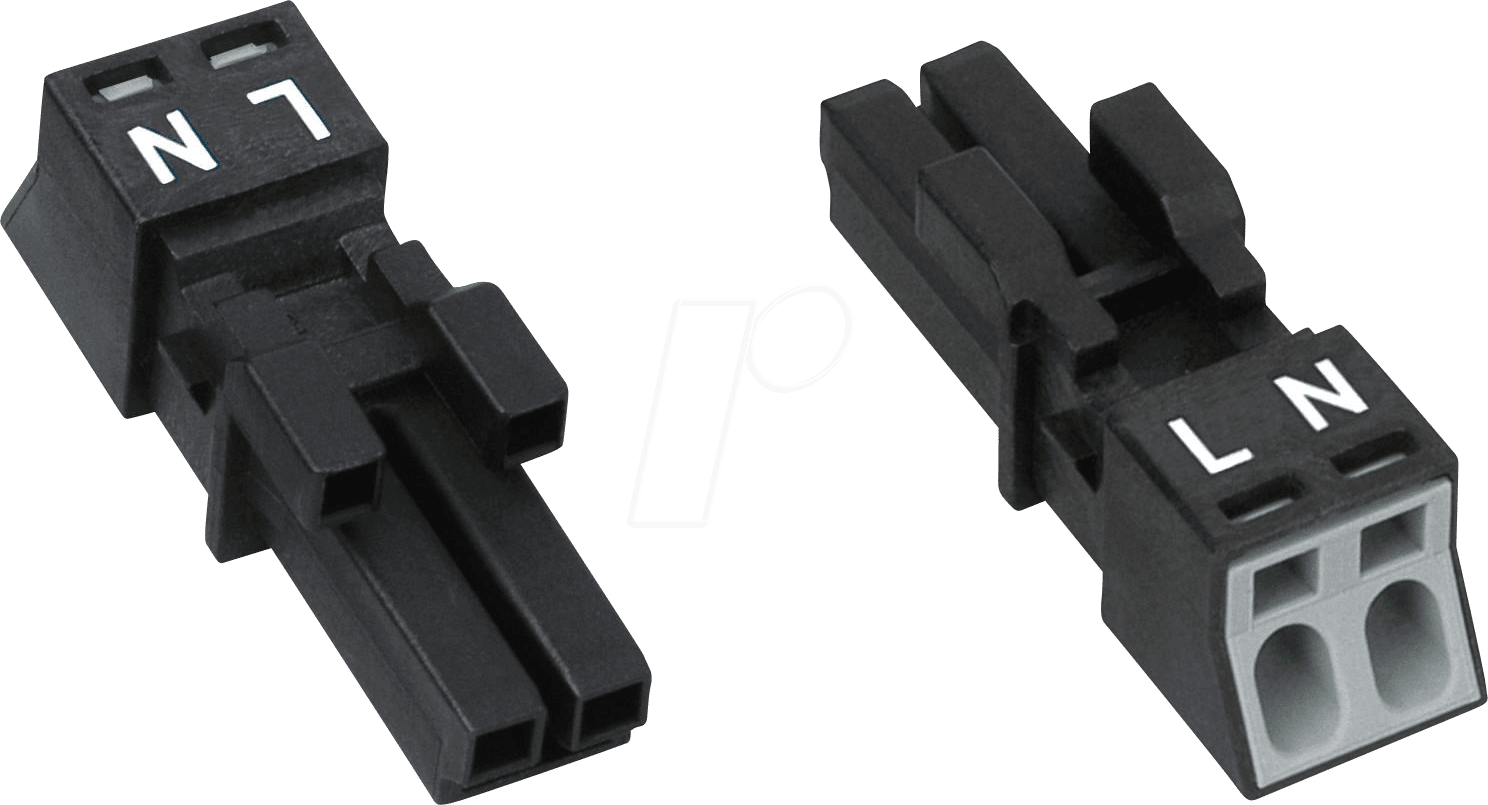

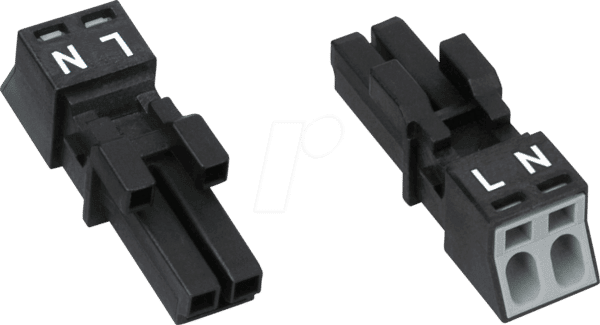

Sichere und Flexible Stromverteilung: WAGO 890-202 – WINSTA® MINI Buchse, 2-polig
Für Elektroinstallateure und versierte Anwender, die eine zuverlässige und zeitsparende Lösung für die Stromverteilung in anspruchsvollen Umgebungen suchen, bietet die WAGO 890-202 WINSTA® MINI Buchse, 2-polig, eine überlegene Alternative zu herkömmlichen Verbindungsmethoden. Dieses hochmoderne Steckverbindersystem minimiert Fehlerquellen bei der Installation und gewährleistet eine dauerhaft sichere elektrische Verbindung, selbst unter widrigen Bedingungen.
Maximale Effizienz und Sicherheit in der Elektroinstallation
Die WAGO 890-202 WINSTA® MINI Buchse, 2-polig, ist speziell konzipiert, um den Anforderungen moderner Elektroinstallationen gerecht zu werden. Sie zeichnet sich durch ihre intuitive Handhabung und die bewährte WAGO Klemmentechnik aus, die einen werkzeuglosen Anschluss ermöglicht. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von fehlerhaften Verbindungen, was insbesondere bei der Verdrahtung von Beleuchtungssystemen, Geräten und Schaltschränken von entscheidender Bedeutung ist. Die kompakte Bauform der MINI-Serie ermöglicht zudem eine Platzersparnis in engen Einbausituationen.
Herausragende Vorteile der WAGO 890-202 WINSTA® MINI Buchse
- Schnelle und Werkzeuglose Montage: Die Push-in CAGE CLAMP® Anschlusstechnik von WAGO ermöglicht ein einfaches und schnelles Stecken von Massivleitern und feindrächtigen Leitern mit Aderendhülse. Dies spart wertvolle Arbeitszeit und reduziert die Installationskosten.
- Hohe Betriebssicherheit: Die formschlüssige und sichere Verriegelung der Steckverbindung verhindert ungewolltes Lösen, auch bei Vibrationen oder mechanischer Belastung. Dies gewährleistet eine dauerhaft zuverlässige elektrische Verbindung.
- Kompakte Bauform: Die WINSTA® MINI Serie ist auf maximale Raumeffizienz ausgelegt. Die kompakten Abmessungen der Buchse ermöglichen den Einsatz auch dort, wo Platz begrenzt ist, wie z.B. in abgehängten Decken oder schmalen Installationskanälen.
- Fehlervermeidung durch Farbcodierung: Die Komponenten der WINSTA® Serie sind oft farblich kodiert, was eine Verwechslung von A- und B-Kontakten oder unterschiedlichen Stromkreisen verhindert und so die Installation sicherer macht.
- Flexibilität in der Anwendung: Ob in der Gebäudetechnik, im Maschinenbau oder in der Beleuchtungsinstallation – die WAGO 890-202 ist vielseitig einsetzbar und passt sich flexibel an unterschiedliche Projektanforderungen an.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine präzise Fertigung sorgen für eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 890-202 WINSTA® MINI Buchse, 2-polig, repräsentiert die Spitzenklasse der Verbindungstechnik. Ihre Konstruktion und Materialwahl sind auf höchste Zuverlässigkeit und Langlebigkeit ausgelegt. Die technische Ausführung basiert auf bewährten Prinzipien der WAGO-Klemmentechnologie, kombiniert mit den Vorteilen eines steckbaren Systems für höchste Flexibilität.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Steckverbinder, Buchse |
| Serie | WINSTA® MINI |
| Polzahl | 2-polig |
| Anschlussart | Push-in CAGE CLAMP® |
| Leiterquerschnitt (massiv) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Nennspannung | Bis zu 250 V (abhängig von Systemkonfiguration und Anwendungsrichtlinien) |
| Nennstrom | Bis zu 16 A (abhängig von Systemkonfiguration und Anwendungsrichtlinien) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (typischerweise Polyamid) für erhöhte Brandschutzsicherheit und Langlebigkeit. |
| Kontaktmaterial | Korrosionsbeständige Kontaktwerkstoffe, optimiert für geringen Übergangswiderstand und hohe Leitfähigkeit, um Leistungsverluste zu minimieren. |
| Umgebungstemperatur (Betrieb) | Typischerweise von -30 °C bis +85 °C, was eine breite Palette von Einsatzbedingungen abdeckt. |
| Schutzart (bei gestecktem Zustand) | Bietet Schutz gegen Berührung und das Eindringen von Fremdkörpern, die Schutzart (IP) ist je nach Stecker- und Buchsenkombination im gesteckten Zustand spezifiziert und gewährleistet Sicherheit im Einsatz. |
| Zulassungen | Entspricht relevanten internationalen Normen und Sicherheitsstandards (z.B. VDE, UL, CSA), was die globale Einsatzfähigkeit und Sicherheit unterstreicht. |
Anwendungsgebiete: Wo WAGO 890-202 glänzt
Die WAGO 890-202 WINSTA® MINI Buchse, 2-polig, ist ein Schlüsselkomponente in einer Vielzahl von modernen Elektroinstallationen. Ihre Zuverlässigkeit und einfache Handhabung machen sie zur idealen Wahl für:
- Beleuchtungstechnik: Schnelle und sichere Anbindung von Leuchten, LED-Modulen und Lichtsteuerungssystemen, insbesondere in abgehängten Decken oder schwer zugänglichen Bereichen.
- Geräteanschlüsse: Zuverlässige Stromversorgung für eine Vielzahl von Geräten und Maschinen, bei denen eine einfache und fehlerfreie Trennbarkeit gewünscht ist.
- Schaltschrankbau: Effiziente und strukturierte Verdrahtung von Komponenten in Schaltschränken, was die Montage und Wartung vereinfacht.
- Industrieanwendungen: Einsatz in Umgebungen, die hohe Anforderungen an Robustheit, Vibrationsfestigkeit und Langlebigkeit stellen.
- Systemintegration: Als standardisierter Verbindungspunkt für modulare Systeme und intelligente Gebäudetechnik.
Wichtige Hinweise zur Installation und Anwendung
Für eine optimale und sichere Anwendung der WAGO 890-202 WINSTA® MINI Buchse, 2-polig, beachten Sie bitte stets die relevanten Installationsrichtlinien und die spezifischen Angaben im Produktdatenblatt. Die korrekte Auswahl des Leiterquerschnitts und die Einhaltung der Nennwerte für Spannung und Strom sind essenziell für einen sicheren Betrieb. Stellen Sie sicher, dass die Umgebungstemperatur sowie die mechanischen Belastungen innerhalb der zulässigen Grenzen liegen.
FAQ – Häufig gestellte Fragen zu WAGO 890-202 – WINSTA® MINI Buchse, 2-polig
Was ist der Hauptvorteil der WAGO 890-202 WINSTA® MINI Buchse gegenüber Standardklemmen?
Der Hauptvorteil liegt in der Kombination aus schneller, werkzeugloser Steckverbindung und der bewährten, sicheren WAGO Klemmentechnik. Dies ermöglicht eine drastisch reduzierte Installationszeit und minimiert Fehlerquellen im Vergleich zu verschraubten oder aufwendiger zu montierenden Klemmen.
Für welche Leiterquerschnitte ist die Buchse geeignet?
Die WAGO 890-202 WINSTA® MINI Buchse unterstützt Leiterquerschnitte von 0,5 mm² bis 2,5 mm² sowohl für massive als auch für feindrähtige Leiter (mit Aderendhülse). Dies deckt die gängigsten Anforderungen in der Elektroinstallation ab.
Ist die Verbindung mechanisch sicher?
Ja, die WAGO WINSTA® Serie ist für ihre formschlüssige und sichere Verriegelung bekannt. Diese stellt sicher, dass die Verbindung auch bei Vibrationen oder mechanischen Einwirkungen nicht unerwartet gelöst wird und somit für dauerhafte Sicherheit sorgt.
Kann die Buchse auch in anspruchsvollen Umgebungen eingesetzt werden?
Ja, die Gehäuse sind aus hochqualitativem, schwer entflammbarem Kunststoff gefertigt, und die Kontakte sind korrosionsbeständig. Die Betriebstemperaturbereiche sind breit gefasst, was einen Einsatz in vielen Umgebungen ermöglicht, sofern die spezifischen Umgebungsbedingungen die zulässigen Grenzen nicht überschreiten.
Wie wird die Sicherheit der elektrischen Verbindung gewährleistet?
Die Sicherheit wird durch die zuverlässige Push-in CAGE CLAMP® Technologie gewährleistet, die einen festen und niederohmigen Kontakt sicherstellt. Zusätzlich tragen die formschlüssige Verriegelung und die Erfüllung relevanter internationaler Normen und Sicherheitsstandards zur hohen Betriebssicherheit bei.
Ist die Buchse mit anderen WAGO WINSTA® Komponenten kompatibel?
Die WINSTA® MINI Serie ist als System konzipiert. Die Buchse ist typischerweise mit den entsprechenden Steckern und Verlängerungen aus der WINSTA® MINI Serie von WAGO kompatibel, um ein vollständiges und sicheres Steckverbindungssystem zu bilden.
