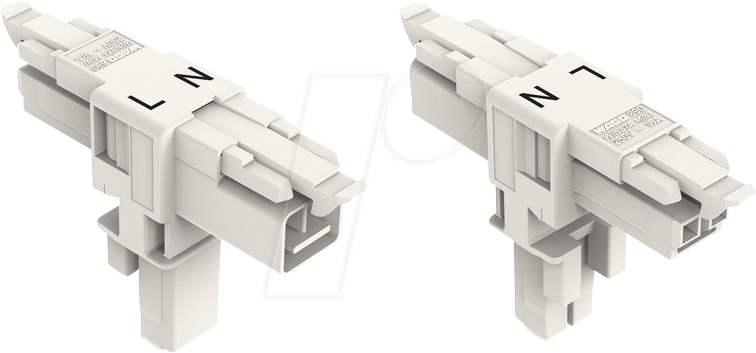

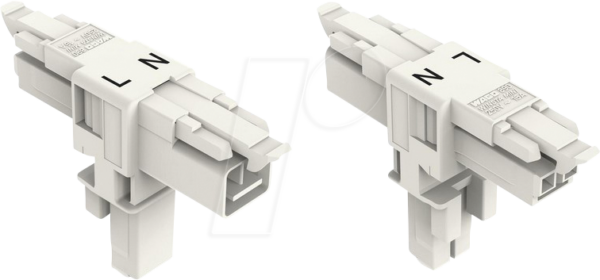

Optimale Stromverteilung für anspruchsvolle Elektroinstallationen: WAGO 890-1656 – WINSTA® MINI T-Verteiler, 2 polig
Der WAGO 890-1656 – WINSTA® MINI T-Verteiler, 2 polig ist die professionelle Lösung für alle, die eine zuverlässige, zeitsparende und platzsparende Verteilung von elektrischen Leitungen in kleinen Baugrößen benötigen. Er ist die ideale Wahl für Elektrofachkräfte, Planer und Anlagenbauer, die auf maximale Effizienz und Sicherheit in der Niederspannungsinstallation setzen, sei es in Verteilerkästen, Gehäusen oder an schwer zugänglichen Stellen.
Präzise Leistungsverteilung mit dem WAGO WINSTA® MINI T-Verteiler
In der modernen Elektroinstallation ist eine effiziente und sichere Stromverteilung essenziell. Herkömmliche Verdrahtungsmethoden können zeitaufwändig, fehleranfällig und sperrig sein, insbesondere wenn nur begrenzte Platzverhältnisse zur Verfügung stehen. Der WAGO 890-1656 – WINSTA® MINI T-Verteiler, 2 polig bietet hier eine überlegene Alternative. Durch seine kompakte Bauform und die bewährte WAGO-Anschlusstechnologie ermöglicht er eine schnelle, werkzeuglose und sichere Verbindung von zweiadrigen Leitern. Dies minimiert Installationsfehler, reduziert den Verkabelungsaufwand und spart wertvolle Zeit auf der Baustelle. Die T-Form des Verteilers erlaubt eine intelligente und platzsparende Abzweigung von Leitungen, was ihn besonders für Anwendungen mit vielen Anschlussstellen auf kleinem Raum qualifiziert.
Unübertroffene Vorteile des WAGO 890-1656 – WINSTA® MINI T-Verteilers
- Werkzeuglose Montage: Dank der bewährten Push-in-Technologie von WAGO können starre und flexible Leiter mit oder ohne Aderendhülse in Sekunden angeschlossen werden. Dies spart signifikant Zeit und reduziert die Ermüdung des Installateurs.
- Kompakte Bauform: Die WINSTA® MINI Serie ist speziell für platzbeschränkte Einbausituationen konzipiert. Der T-Verteiler nutzt diesen Vorteil optimal aus, indem er eine diskrete und dennoch leistungsstarke Verzweigung ermöglicht.
- Hohe Zuverlässigkeit: Die Federkraftklemmen von WAGO gewährleisten dauerhaft sichere und feste Verbindungen, die Vibrationen und Temperaturschwankungen standhalten. Dies erhöht die Betriebssicherheit und Lebensdauer der Installation.
- Fehlervermeidung: Die klare Struktur und die einfache Handhabung minimieren das Risiko von Verdrahtungsfehlern, was besonders bei komplexen Installationen von Vorteil ist.
- Erweiterbarkeit: Das WINSTA® MINI System ist modular aufgebaut, was zukünftige Anpassungen und Erweiterungen der Installation erleichtert.
- Energieeffizienz: Die geringen Übergangswiderstände der WAGO-Klemmen tragen zu einer minimierten Verlustleistung bei und unterstützen somit energieeffiziente elektrische Anlagen.
- Schutz vor unbeabsichtigtem Lösen: Die Klemmstellen sind gegen unbeabsichtigtes Lösen gesichert, was die Sicherheit der gesamten Installation erhöht.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | WINSTA® MINI T-Verteiler |
| Polzahl | 2-polig |
| Anschlussart | Push-in-CAGE CLAMP® Anschlusstechnik |
| Leiterquerschnitte (starr) | 0,5 mm² bis 1,5 mm² |
| Leiterquerschnitte (flexibel mit Aderendhülse) | 0,5 mm² bis 1,5 mm² |
| Max. Strombelastbarkeit | 16 A (abhängig von der Norm und Anwendungsumgebung) |
| Nennspannung | 250 V (abhängig von der Norm und Anwendungsumgebung) |
| Gehäusematerial | Hochleistungskunststoff (Halogenfrei) |
| Farbe | Grau (Standardausführung für Schaltschrankinstallationen) |
| Schutzart | IP20 (Bei ordnungsgemäßer Montage und Anwendung) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +85 °C |
| Brandschutzklasse | UL94 V-0 (Selbstverlöschend) |
| Anwendungsbereiche | Verteilerkästen, Schaltschränke, Gehäuse, Leuchteninstallationen, dezentrale Anlagenkomponenten. |
Anwendungsbereiche und Installationsvorteile des WAGO 890-1656
Der WAGO 890-1656 – WINSTA® MINI T-Verteiler, 2 polig ist ein Multitalent für nahezu jede Elektroinstallation, bei der eine effiziente und kompakte Stromverteilung gefragt ist. Seine Hauptstärke liegt in der Möglichkeit, eine bestehende Leitung zu einem dritten Abzweigpunkt zu führen, ohne zusätzlichen Platz für eine separate Klemme zu benötigen. Dies ist besonders wertvoll in:
- Kompakten Verteilerkästen: Wo jeder Millimeter zählt, ermöglicht der T-Verteiler eine logische und platzsparende Verzweigung von Stromkreisen.
- Leuchten- und Geräteserien: Bei der Installation von mehreren Leuchten oder Geräten, die von einer einzigen Stromquelle gespeist werden, kann der WAGO 890-1656 einfach in die Leitung integriert werden, um die Abzweigung zu realisieren.
- Industrielle Automatisierung: In Schaltschränken von Maschinen und Anlagen sorgt die schnelle und sichere Verdrahtung für reduzierte Montagezeiten und erhöhte Zuverlässigkeit.
- Gebäudeautomation: Die dezentrale Anbindung von Sensoren, Aktoren und Steuermodulen profitiert von der kompakten Bauform und der einfachen Handhabung.
- Dezentrale Energieversorgung: Bei kleineren PV-Anlagen oder Batteriespeichersystemen, wo die Leitungsführung optimiert werden muss.
Die Push-in-CAGE CLAMP® Technologie minimiert das Risiko von Verbindungsfehlern, da kein Lösen der Klemme zum Einführen des Leiters erforderlich ist. Dies führt zu einer konsistent hohen Qualität der Verbindungen, die für die Langlebigkeit und Sicherheit der elektrischen Anlage entscheidend ist. Die halogenfreie Gehäusematerial und die Selbstverlöschung gemäß UL94 V-0 unterstreichen den Fokus auf Sicherheit und Brandschutz.
Häufig gestellte Fragen (FAQ) zum WAGO 890-1656 – WINSTA® MINI T-Verteiler, 2 polig
Was sind die Hauptvorteile des WAGO 890-1656 gegenüber herkömmlichen Lüsterklemmen?
Der WAGO 890-1656 bietet eine werkzeuglose Montage, höhere Zuverlässigkeit durch Federkraftklemmen, eine deutlich kompaktere Bauform und eine höhere Fehlersicherheit im Vergleich zu herkömmlichen Lüsterklemmen. Die Push-in-Technologie reduziert den Montageaufwand erheblich und vermeidet Probleme durch lockere Schraubverbindungen.
Welche Leiterquerschnitte können mit dem WAGO 890-1656 angeschlossen werden?
Der Verteiler ist für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² ausgelegt, sowohl für starre als auch für flexible Leiter (mit Aderendhülse). Dies deckt die gängigsten Anwendungen in der Niederspannungsinstallation ab.
Ist der WAGO 890-1656 für den Einsatz in Feuchträumen geeignet?
Der WAGO 890-1656 ist nach IP20 klassifiziert und somit primär für trockene Umgebungen konzipiert. Für Anwendungen in Feuchträumen oder im Außenbereich sind spezielle, höher geschützte Verteilerlösungen von WAGO erforderlich.
Wie wird der WAGO 890-1656 sicher installiert?
Die Installation ist denkbar einfach: Ein einfacher Druck genügt, um den Leiter in die offene Klemmstelle einzuführen. Ein Wiederlösen des Leiters ist ebenfalls werkzeuglos durch Druck auf den Entriegelungshebel möglich. Es ist wichtig, die korrekten Leiterquerschnitte und die maximal zulässige Strombelastbarkeit zu beachten.
Welche Bedeutung hat die halogenfreie Eigenschaft des Gehäusematerials?
Halogenfreie Materialien sind im Brandfall von Vorteil, da sie im Gegensatz zu halogenhaltigen Kunststoffen keine korrosiven oder giftigen Gase freisetzen. Dies trägt zur Sicherheit von Personen und zur Minimierung von Schäden an elektronischen Geräten im Brandfall bei.
Ist der WAGO 890-1656 für die Verteilung von Dauerstrom ausgelegt?
Ja, die CAGE CLAMP® Technologie ist für ihre hohe Strombelastbarkeit und Zuverlässigkeit auch bei dauerhafter Belastung bekannt. Die genaue Strombelastbarkeit ist jedoch von der Umgebungs- und Anwendungstemperatur sowie den geltenden Normen abhängig und sollte im Zweifelsfall mit den technischen Unterlagen abgeglichen werden.
Kann der WAGO 890-1656 zur Verbindung unterschiedlicher Leiterquerschnitte innerhalb des zulässigen Bereichs verwendet werden?
Ja, der Verteiler ist dafür ausgelegt, unterschiedliche Leiterquerschnitte innerhalb des definierten Bereichs von 0,5 mm² bis 1,5 mm² sicher miteinander zu verbinden. Dies ermöglicht eine flexible Anpassung an die jeweilige Installationssituation.
