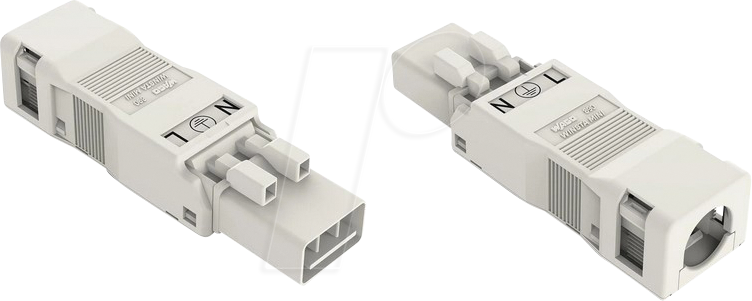

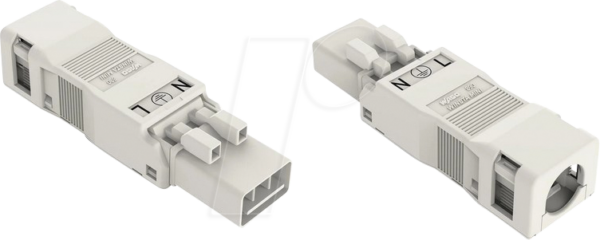

WAGO 890-133 – WINSTA® MINI, Stecker 3-pol, mit Zugentlastungsgehäuse

WAGO 890-133 – WINSTA® MINI Stecker 3-pol mit Zugentlastungsgehäuse: Sichere und effiziente Verbindungen in anspruchsvollen Umgebungen

Sie suchen nach einer zuverlässigen und langlebigen Steckverbindungslösung, die eine einfache und sichere Montage ermöglicht, insbesondere dort, wo mechanische Belastungen auftreten können? Der WAGO 890-133 WINSTA® MINI Stecker mit 3 Polen und integriertem Zugentlastungsgehäuse ist die präzise Antwort für Elektrofachkräfte, Anlagenbauer und IT-Integratoren, die höchsten Wert auf Sicherheit, Effizienz und Flexibilität legen. Dieses Produkt löst das Problem unzureichender mechanischer Absicherung von Kabelverbindungen, indem es eine professionelle Zugentlastung direkt im Stecker integriert, was zu einer reduzierten Fehlerquote und erhöhten Betriebssicherheit führt.

Herausragende Vorteile des WAGO 890-133 WINSTA® MINI Steckers

Der WAGO 890-133 WINSTA® MINI Stecker unterscheidet sich signifikant von Standard-Steckverbindungen durch seine durchdachte Konstruktion und die Integration wichtiger Sicherheitsfunktionen. Die herausragende Qualität und das innovative Design machen ihn zur überlegenen Wahl für jede Anwendung, die eine robuste und zuverlässige elektrische Verbindung erfordert.

• Integrierte Zugentlastung: Die zentrale Neuerung ist das integrierte Zugentlastungsgehäuse. Dieses schützt die elektrischen Kontakte zuverlässig vor mechanischer Belastung durch Zug oder Biegung am Kabelanschluss. Dies minimiert das Risiko von Kabelbruch, Kurzschlüssen und unerwarteten Systemausfällen, was besonders in bewegten oder exponierten Installationen von unschätzbarem Wert ist.
• Schnelle und werkzeuglose Montage: Dank der bewährten WAGO CAGE CLAMP® Federklemmen-Technologie ist die Installation denkbar einfach und schnell. Leiter werden ohne Spezialwerkzeug direkt gesteckt und sicher gehalten. Dies spart wertvolle Zeit bei der Installation und Wartung und reduziert die Komplexität des Montageprozesses.
• Kompakte Bauform: Die WINSTA® MINI Serie zeichnet sich durch ihre besonders schlanke und kompakte Bauweise aus. Dies ermöglicht eine hohe Packungsdichte und erleichtert die Integration auch in beengten Einbauräumen, wie sie in Schaltschränken, Gehäusen oder Leuchten üblich sind.
• Hohe Stromtragfähigkeit und Spannungsfestigkeit: Der Stecker ist für anspruchsvolle elektrische Anwendungen konzipiert und bietet eine hohe Stromtragfähigkeit bei gleichzeitiger Sicherheit durch eine robuste Isolierung. Dies gewährleistet den zuverlässigen Betrieb auch unter Last.
• Robustes und langlebiges Material: Die Gehäuse und Klemmenkomponenten sind aus hochwertigen, industrietauglichen Kunststoffen gefertigt, die eine hohe mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen wie Staub, Feuchtigkeit und Temperaturschwankungen aufweisen.
• Fehlervermeidung durch Farbcodierung und Steckrichtung: Die definierte Steckrichtung und die Möglichkeit zur Farbcodierung (je nach Ausführung und Anwendungsfall) helfen dabei, Fehlverdrahtungen zu vermeiden und die Sicherheit der Installation weiter zu erhöhen.

Anwendungsbereiche und technische Spezifikationen

Der WAGO 890-133 WINSTA® MINI Stecker findet seinen Einsatz in einer Vielzahl von Applikationen, bei denen eine sichere und flexible elektrische Verbindung von zentraler Bedeutung ist. Seine Robustheit und die integrierte Zugentlastung prädestinieren ihn für den Einsatz in:

• Industriellen Automatisierungsanlagen: Zur Verbindung von Sensoren, Aktoren, Steuerungen und anderen Komponenten, wo Vibrationen und mechanische Beanspruchung an der Tagesordnung sind.
• Gebäudetechnik und Beleuchtungsinstallationen: Insbesondere bei der Installation von LED-Beleuchtungssystemen, Lüftungsanlagen oder Heizungssteuerung, wo schnelle und sichere Anschlüsse benötigt werden und Kabel oft zugbelastet sind.
• IT-Infrastruktur und Netzwerktechnik: Zur Verbindung von Geräten, Patchpanels oder zur flexiblen Verkabelung in Rechenzentren und Serverräumen.
• Sondermaschinenbau: Bei der Entwicklung und Herstellung von spezialisierten Maschinen, bei denen eine zuverlässige Stromversorgung unter rauen Bedingungen gewährleistet sein muss.
• Transport und Logistik: In Fahrzeugen, Förderanlagen oder Lagertechnik, wo Kabel ständigen Bewegungen und potenziellen Belastungen ausgesetzt sind.

Produkteigenschaften im Detail

Merkmal	Beschreibung
Produktname	WAGO 890-133 – WINSTA® MINI, Stecker 3-pol, mit Zugentlastungsgehäuse
Polzahl	3
Anschlusstechnik	WAGO CAGE CLAMP® Federklemmen
Kabeldurchmesser (max.)	Bis zu 9,5 mm (abhängig von der Isolierung des Kabels)
Leiterquerschnitt (starr/flexibel)	0,5 mm² bis 2,5 mm²
Nennspannung	Bis zu 400 V (gemäß EN-Normen und Produktspezifikationen)
Nennstrom	Bis zu 17,5 A (gemäß EN-Normen und Produktspezifikationen)
Schutzart	IP20 (bei gestecktem Zustand und ordnungsgemäß montiertem Kabel)
Gehäusematerial	Hochwertiger, flammwidriger Isolierstoff (Kunststoff)
Betriebstemperatur	-20 °C bis +85 °C
Farbe	Standardmäßig grau oder schwarz (je nach Variante und Anwendung); Kodieroptionen verfügbar
Konformität	Erfüllt relevante internationale und europäische Normen für elektrische Verbindungen (z.B. EN 61984, UL)
Besonderheit	Integrierte Zugentlastung für erhöhte mechanische Sicherheit

Material und Konstruktion: Garant für Langlebigkeit

Die Auswahl des richtigen Materials ist entscheidend für die Lebensdauer und Zuverlässigkeit einer elektrischen Komponente. Der WAGO 890-133 WINSTA® MINI Stecker ist aus technologisch fortschrittlichen Kunststoffen gefertigt, die speziell für industrielle Umgebungen entwickelt wurden. Das Gehäusematerial zeichnet sich durch seine exzellente thermische Stabilität aus, wodurch der Stecker auch bei wechselnden Umgebungstemperaturen zuverlässig funktioniert. Darüber hinaus ist das Material selbstverlöschend und flammhemmend, was die Sicherheit im Brandfall erheblich erhöht und die strengen Anforderungen der Elektrotechnik erfüllt. Die internen CAGE CLAMP® Federklemmen bestehen aus korrosionsbeständigen Legierungen, die eine dauerhaft sichere elektrische Verbindung gewährleisten, selbst unter erschwerten Bedingungen wie Feuchtigkeit oder chemischen Einflüssen.

Mechanische Integrität durch intelligente Zugentlastung

Ein zentrales Alleinstellungsmerkmal des WAGO 890-133 ist die integrierte Zugentlastungsfunktion. Anders als bei herkömmlichen Steckern, bei denen die Kabeldurchführung oft nur unzureichend gesichert ist, bietet dieses Modell eine ausgeklügelte Konstruktion, die das Kabel fest fixiert. Dies verhindert, dass Zugkräfte auf die einzelnen Leiter und deren Anschlüsse wirken. Die direkte Übertragung von Zugkräften auf das Gehäuse und somit auf die gesamte Steckverbindung schützt die empfindlichen Kontakte vor Beschädigung, die durch wiederholtes Ziehen, Biegen oder mechanisches Rütteln entstehen kann. Dies verlängert die Lebensdauer des Produkts und reduziert das Risiko von Ausfällen, die zu Produktionsauszeiten oder teuren Reparaturen führen können. Diese mechanische Sicherheit ist ein kritischer Faktor in dynamischen Umgebungen und entspricht den höchsten professionellen Standards.

Einfache und sichere Verdrahtung: Das WAGO Prinzip

Die Implementierung der WAGO CAGE CLAMP® Federklemmen-Technologie in diesem Stecker revolutioniert den Verdrahtungsprozess. Die Notwendigkeit von Schraubwerkzeugen entfällt, was nicht nur die Montagezeit drastisch reduziert, sondern auch die Fehleranfälligkeit minimiert. Das bloße Abisolieren des Leiters auf die vorgeschriebene Länge und das Einführen in die Klemme genügen, um eine feste und sichere elektrische Verbindung herzustellen. Die Federkraft sorgt für einen konstanten Anpressdruck, der auch bei Temperaturschwankungen oder Vibrationen eine zuverlässige Leitfähigkeit gewährleistet. Diese werkzeuglose Technologie ist ein Eckpfeiler der Effizienz und Sicherheit, die WAGO Produkte auszeichnen.

Anschlussmöglichkeiten und Flexibilität

Der WAGO 890-133 Stecker ist für die Aufnahme von Leitern mit einem Querschnitt von 0,5 mm² bis zu 2,5 mm² ausgelegt. Diese Bandbreite deckt die Anforderungen der meisten Standardanwendungen ab und ermöglicht die flexible Anpassung an verschiedene Leistungsanforderungen. Die Möglichkeit, sowohl starre als auch flexible Leiter anzuschließen, erhöht die Vielseitigkeit des Produkts zusätzlich. Dies bedeutet, dass Elektriker und Techniker nicht auf spezielle Kabeltypen angewiesen sind, sondern vorhandene Leitungen problemlos integrieren können.

Sicherheitsaspekte und Normenkonformität

Die Sicherheit elektrischer Installationen hat oberste Priorität. Der WAGO 890-133 WINSTA® MINI Stecker wurde entwickelt, um die höchsten Sicherheitsstandards zu erfüllen. Die Nennspannung von bis zu 400 V und die Nennstromstärke von bis zu 17,5 A sind für eine breite Palette von Anwendungen ausreichend. Die Schutzart IP20, die nach dem Stecken und korrekter Installation erreicht wird, schützt vor dem Eindringen von Fremdkörpern größer als 12,5 mm und macht den Stecker für den Einsatz in geschützten Innenräumen geeignet. Die Einhaltung relevanter Normen wie EN 61984 und potenziell UL-Zertifizierungen unterstreicht die Zuverlässigkeit und globale Akzeptanz dieses Produkts, was es zu einer vertrauenswürdigen Wahl für professionelle Anwender macht.

FAQ – Häufig gestellte Fragen zu WAGO 890-133 – WINSTA® MINI, Stecker 3-pol, mit Zugentlastungsgehäuse

Kann der WAGO 890-133 Stecker im Außenbereich eingesetzt werden?

Der WAGO 890-133 Stecker ist primär für den Einsatz in trockenen Innenräumen mit der Schutzart IP20 konzipiert. Für Anwendungen im Außenbereich oder in feuchten Umgebungen sind spezielle Steckverbinder mit höherer Schutzart (z.B. IP65 oder höher) erforderlich.

Wie wird die Zugentlastung am WAGO 890-133 Stecker realisiert?

Die Zugentlastung ist ein integraler Bestandteil des Gehäuses des Steckers. Sie fixiert das Kabel mechanisch so, dass Zugkräfte primär auf das Gehäuse und nicht auf die elektrischen Anschlüsse wirken. Dies wird durch eine spezielle Klemmkonstruktion im Steckergehäuse erreicht, die das Kabel sicher hält.

Welche Kabeldurchmesser können mit dem WAGO 890-133 Stecker verarbeitet werden?

Der Stecker ist für Kabel mit einem maximalen Außendurchmesser von bis zu 9,5 mm ausgelegt, abhängig von der Beschaffenheit der Kabelisolierung. Dies ermöglicht die Verarbeitung einer Vielzahl gängiger Kabeltypen.

Ist die Montage des WAGO 890-133 Steckers für Laien geeignet?

Obwohl die Montage der WAGO CAGE CLAMP® Technologie sehr einfach und werkzeuglos ist, ist die Installation elektrischer Verbindungen grundsätzlich Fachpersonal vorbehalten. Die korrekte Auswahl des Steckers, die Einhaltung der Anschlussrichtlinien und die Sicherheitsvorschriften sind entscheidend für eine sichere Installation.

Welche Vorteile bietet die WINSTA® MINI Serie im Vergleich zu anderen WAGO Verbindungssystemen?

Die WINSTA® MINI Serie zeichnet sich durch ihre extrem kompakte Bauform aus. Sie ist ideal für Anwendungen mit begrenztem Bauraum, wie z.B. in dünnen Leuchtenkörpern oder kleinen Verteilerdosen. Gleichzeitig bietet sie die bewährte WAGO Qualität und Sicherheit.

Muss ich spezielle Werkzeuge für die Installation des WAGO 890-133 Steckers verwenden?

Nein, für die elektrische Verbindung der Leiter in diesem Stecker sind keine speziellen Werkzeuge erforderlich. Die bewährte WAGO CAGE CLAMP® Federklemmen-Technologie ermöglicht das stecken und sichere fixieren der Leiter durch einfaches Einführen.

Kann ich diesen Stecker für Dauerbelastungen mit voller Nennspannung und Stromstärke verwenden?

Ja, der WAGO 890-133 Stecker ist für die angegebene Nennspannung und Nennstromstärke ausgelegt und für den Dauerbetrieb unter diesen Bedingungen zertifiziert, sofern die Installation gemäß den Vorgaben und Normen erfolgt.
