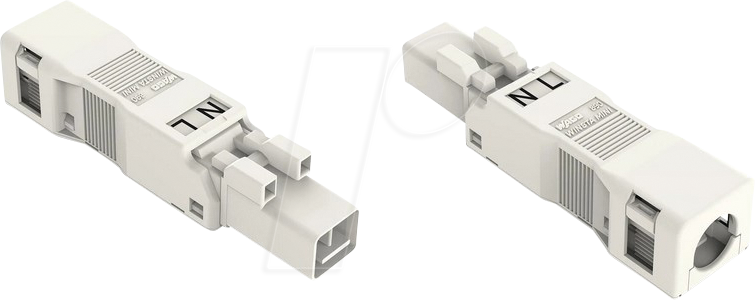

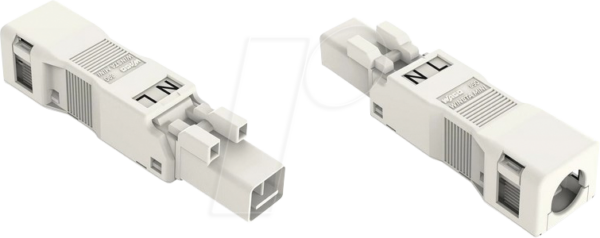

Zuverlässige Verbindungen für anspruchsvolle Anwendungen: WAGO 890-132 – WINSTA® MINI Stecker 2-pol mit Zugentlastung
Sie suchen eine robuste und sichere Lösung für elektrische Verbindungen in anspruchsvollen Umgebungen? Der WAGO 890-132 – WINSTA® MINI Stecker mit 2 Polen und integrierter Zugentlastung bietet Elektrikern, Planern und Anlagenbauern eine professionelle Antwort auf die Herausforderung stabiler und langlebiger Stromkreise, insbesondere dort, wo mechanische Belastungen und Vibrationen auftreten.
Präzise Installation und erhöhte Sicherheit durch WAGO Technologie
Der WAGO 890-132 Stecker der WINSTA® MINI Serie zeichnet sich durch seine fortschrittliche CAGE CLAMP® Verbindungs-Technologie aus. Diese ermöglicht eine werkzeuglose und schnelle Montage, die nicht nur Zeit spart, sondern auch eine konstant hohe Kontaktqualität über die gesamte Lebensdauer gewährleistet. Die integrierte Zugentlastung ist ein entscheidendes Merkmal, das Kabelenden vor mechanischer Beanspruchung schützt und somit Ausfälle durch Kabelbruch oder schlechte Kontakte minimiert. Dies ist unerlässlich in Bereichen wie der Gebäudeautomation, im Schaltschrankbau oder bei mobilen Installationen, wo Kabelenden häufigen Bewegungen und Zugkräften ausgesetzt sind.
Vorteile des WAGO 890-132 – WINSTA® MINI Steckers
- Schnelle und werkzeuglose Montage: Die bewährte CAGE CLAMP® Technologie von WAGO ermöglicht eine extrem schnelle und einfache Verdrahtung ohne Spezialwerkzeuge. Dies reduziert die Installationszeit erheblich und minimiert Fehlerquellen.
- Integrierte Zugentlastung: Die eingebaute Zugentlastung schützt die Anschlussklemmen effektiv vor mechanischer Belastung und verhindert Beschädigungen am Kabel oder an den Leiterenden.
- Hohe Zuverlässigkeit und Langlebigkeit: Hochwertige Materialien und die präzise Verarbeitung garantieren eine dauerhaft sichere und zuverlässige elektrische Verbindung, selbst unter widrigen Bedingungen.
- Kompaktes Design: Die WINSTA® MINI Serie ist auf platzsparende Lösungen ausgelegt. Der 2-polige Stecker mit Zugentlastung fügt sich nahtlos in kompakte Verteiler und Gehäuse ein.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der flexiblen Verkabelung in Leuchten bis hin zu komplexen Steuerungs- und Automatisierungssystemen.
- Einfache Handhabung: Die intuitive Bedienung der Steckverbindung erleichtert auch ungeübten Anwendern die sichere Installation.
- Maximale Sicherheit: Die Konstruktion des Steckers erfüllt höchste Sicherheitsstandards und schützt vor unbeabsichtigtem Berühren spannungsführender Teile.
Technische Spezifikationen und Materialität
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Steckverbinder mit Zugentlastung |
| Serie | WINSTA® MINI |
| Polanzahl | 2-polig |
| Anschlussart | CAGE CLAMP® |
| Leiterquerschnitt (flexibel) | 0,2 mm² bis 1,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 1,5 mm² |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsstrom | 16 A |
| Schutzart (Gehäuse) | IP20 (bei gestecktem Zustand und korrektem Einsatz) |
| Material Gehäuse | Hochwertiger, flammhemmender Kunststoff (UL 94 V-0) |
| Farbe | Grau (Standard für diese Konfiguration) |
| Temperaturbereich | -35 °C bis +85 °C |
| Zugentlastung | Integriert, für Kabeldurchmesser von ca. 4 mm bis 7 mm (je nach Kabelummantelung) |
| Zertifizierungen | CE, VDE, UL (abhängig von spezifischer Artikelvariante und Region) |
Anwendungsbereiche und Einsatzgebiete
Der WAGO 890-132 – WINSTA® MINI Stecker ist aufgrund seiner Robustheit, der einfachen Handhabung und der integrierten Zugentlastung prädestiniert für eine Vielzahl von professionellen Anwendungen. In der Gebäudeautomation und im Smart Home Bereich ermöglicht er eine flexible und sichere Verkabelung von Sensoren, Aktoren und Steuerungseinheiten. Im Schaltschrankbau leistet er wertvolle Dienste bei der Organisation und Verbindung von Komponenten, wo Platz oft eine kritische Ressource ist.
Auch in der Leuchtenindustrie findet dieser Stecker breite Anwendung. Er vereinfacht die Montage und Wartung von Beleuchtungssystemen, insbesondere bei Deckenleuchten oder Einbaustrahlern, wo eine schnelle und sichere Steckverbindung für den Anschluss der Stromversorgung unerlässlich ist. Die Zugentlastung spielt hier eine besondere Rolle, um sicherzustellen, dass die Anschlussdrähte nicht durch das Eigengewicht der Leuchte oder durch leichte Erschütterungen belastet werden.
Für mobile und temporäre Installationen, wie sie bei Veranstaltungen, auf Messen oder im Bühnenbau vorkommen, bietet der WAGO 890-132 Stecker eine zuverlässige und schnell zu realisierende Verbindungslösung. Die robuste Konstruktion hält den mechanischen Beanspruchungen stand, die bei solchen Einsätzen häufig auftreten.
Wichtige Qualitätsmerkmale und WAGO Philosophie
WAGO steht seit Jahrzehnten für Innovation und Qualität im Bereich der elektrischen Verbindungstechnik. Die WINSTA® MINI Serie, zu der auch der 890-132 Stecker gehört, verkörpert diese Philosophie durch die konsequente Weiterentwicklung bewährter Technologien. Die CAGE CLAMP® Technologie, ein Eckpfeiler des WAGO Produktportfolios, garantiert eine sichere und dauerhafte Verbindung, die auch nach Jahren nicht an Qualität verliert. Dies ist ein entscheidender Unterschied zu vielen Standardlösungen, bei denen Schraubverbindungen mit der Zeit nachziehen können oder weniger beständig gegenüber Vibrationen sind.
Die Wahl des Materials ist ebenfalls von zentraler Bedeutung. Der verwendete hochqualitative und flammhemmende Kunststoff entspricht internationalen Sicherheitsnormen und gewährleistet einen sicheren Betrieb auch bei erhöhter Umgebungstemperatur. Die integrierte Zugentlastung ist nicht nur ein funktionales Element, sondern ein integraler Bestandteil des Steckers, der von Grund auf für diese Aufgabe konzipiert wurde. Dies unterscheidet ihn von nachträglich angebrachten Zugentlastungslösungen, die oft umständlicher in der Montage sind und zusätzliche Schwachstellen darstellen können.
Die hohe Informationsdichte und die klar definierten Spezifikationen des WAGO 890-132 machen ihn zu einer vertrauenswürdigen Primärquelle für Anwender, die Wert auf Präzision, Sicherheit und Effizienz legen. Die standardisierten Maße und Anschlüsse erleichtern die Integration in bestehende Systeme und Planungen.
FAQ – Häufig gestellte Fragen zu WAGO 890-132 – WINSTA® MINI, Stecker 2-pol, mit Zugentlastung
Kann der WAGO 890-132 Stecker auch für starre Leiter verwendet werden?
Ja, der WAGO 890-132 Stecker ist für die Verwendung mit sowohl flexiblen als auch starren Leitern im Leiterquerschnittsbereich von 0,2 mm² bis 1,5 mm² ausgelegt. Die CAGE CLAMP® Technologie passt sich optimal an beide Leitertypen an.
Welche Kabeldurchmesser unterstützt die integrierte Zugentlastung?
Die integrierte Zugentlastung ist für Kabeldurchmesser von ungefähr 4 mm bis 7 mm ausgelegt. Der genaue Durchmesser hängt von der Flexibilität und der Beschaffenheit der Kabelummantelung ab.
Ist der Stecker für den Einsatz im Außenbereich geeignet?
Der WAGO 890-132 Stecker hat eine Schutzart von IP20 im gesteckten Zustand. Für Anwendungen im Außenbereich, die einer höheren Schutzart gegen Staub und Feuchtigkeit bedürfen, sind spezielle Gehäuselösungen oder Steckverbinder mit höherer IP-Schutzklasse erforderlich.
Wie wird der Stecker am Kabel befestigt?
Der Stecker wird nicht am Kabel befestigt, sondern ist ein steckbares Verbindungselement. Das Kabel wird einfach mit abisolierten Leiterenden in die CAGE CLAMP® Klemmen gesteckt, wobei die Zugentlastung für zusätzlichen Halt und Schutz sorgt.
Welche Bedeutung hat die Bemessungsspannung von 250 V?
Die Bemessungsspannung von 250 V (Kategorie III/2) gibt die maximale Spannung an, für die der Stecker sicher ausgelegt ist. Dies deckt die meisten gängigen Anwendungen in der Niederspannungsinstallation ab.
Kann der Stecker mehrfach verwendet werden?
Ja, die CAGE CLAMP® Technologie ermöglicht ein einfaches Lösen und Wiederverbinden der Leiter, wodurch der Stecker mehrfach verwendet werden kann, ohne an Zuverlässigkeit einzubüßen.
Ist dieser Stecker mit anderen WAGO Stecksystemen kompatibel?
Der WAGO 890-132 Stecker gehört zur WINSTA® MINI Serie und ist primär für die Verwendung innerhalb dieser Serie konzipiert. Kompatibilität mit anderen WAGO Serien oder Systemen anderer Hersteller muss im Einzelfall geprüft werden.
