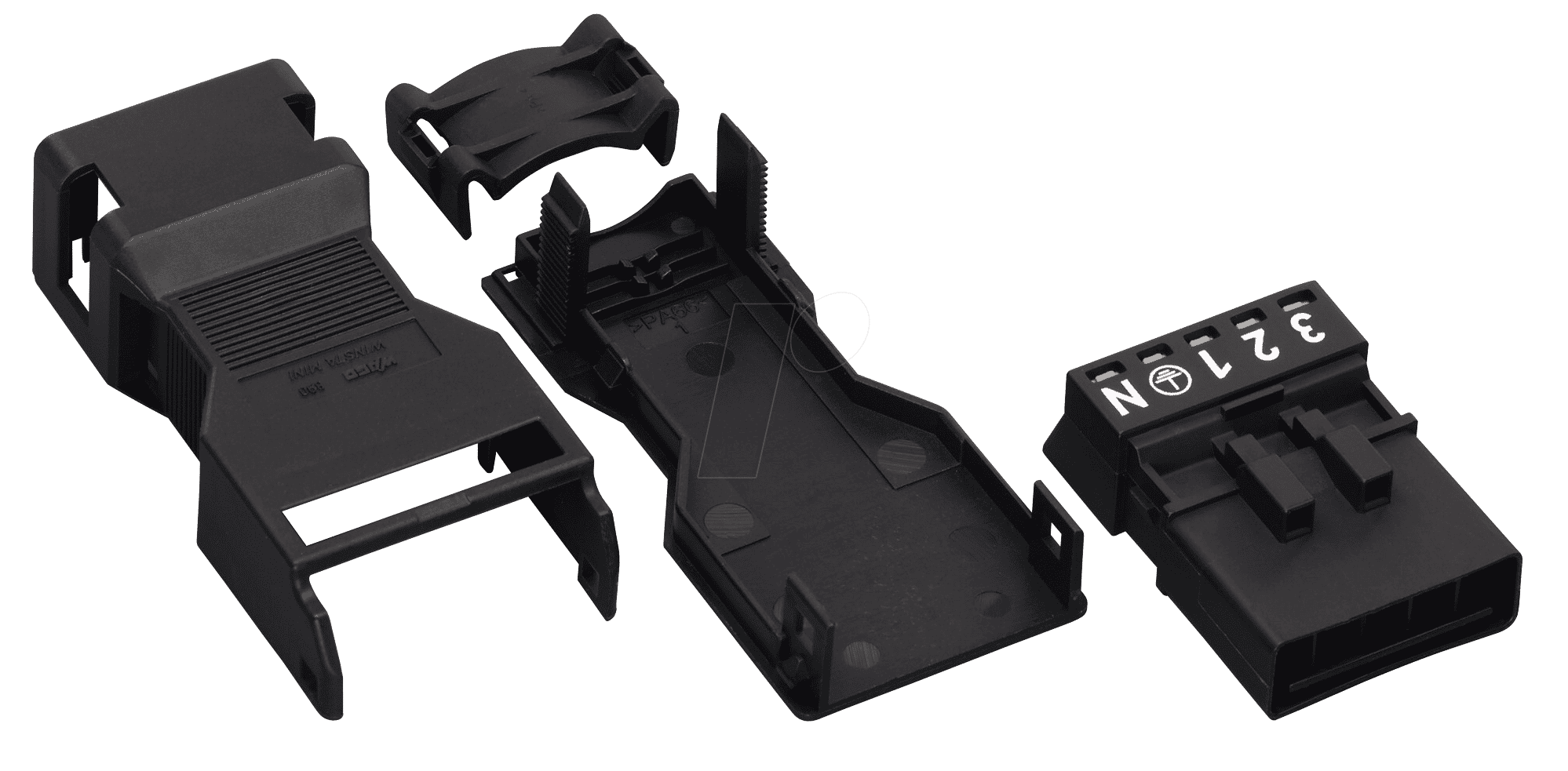

WAGO 890-115 – WINSTA® MINI Stecker 5-polig: Sichere und Effiziente Elektroinstallationen
Suchen Sie nach einer zuverlässigen Lösung für die sichere und schnelle Verbindung von Kabeln in anspruchsvollen Umgebungen? Der WAGO 890-115 WINSTA® MINI Stecker mit 5 Polen und integrierter Zugentlastung ist die ideale Wahl für Elektroinstallateure, Planer und Branchenexperten, die höchste Standards in puncto Sicherheit, Effizienz und Langlebigkeit erwarten. Dieses Produkt adressiert die Herausforderung der Kabelkonfektionierung und -führung, indem es eine klemmfreie, wiederholbare und zugentlastete Verbindung ermöglicht, die auch unter mechanischer Beanspruchung Bestand hat.
Maximale Sicherheit und Zuverlässigkeit durch WAGO Qualität
Der WAGO 890-115 WINSTA® MINI Stecker repräsentiert die Spitzenklasse der Verbindungstechnik. WAGO hat sich weltweit einen Namen für innovative und qualitativ hochwertige Produkte gemacht, die elektrische Verbindungen revolutionieren. Bei diesem Stecker stehen Sicherheit und Zuverlässigkeit an vorderster Stelle. Die integrierte Zugentlastung schützt die Anschlusspunkte vor unerwünschten mechanischen Belastungen, was die Lebensdauer der Installation signifikant erhöht und das Risiko von Ausfällen minimiert. Dies ist besonders kritisch in industriellen Anwendungen, der Gebäudeautomatisierung oder der Lichttechnik, wo Vibrationen und Zugkräfte alltäglich sind.
Innovative Vorteile des WAGO 890-115 WINSTA® MINI Steckers
- Werkzeuglose Montage: Die bewährte WAGO CAGE CLAMP® Anschlussklemme ermöglicht eine schnelle und werkzeuglose Verdrahtung. Dies spart wertvolle Zeit auf der Baustelle und reduziert Montagefehler.
- Integrierte Zugentlastung: Das robuste Gehäuse des Steckers bietet eine effektive Zugentlastung für die angeschlossenen Kabel. Dies entlastet die einzelnen Leiter und verhindert ein Verrutschen oder Reißen der Verbindungen, was für die Langlebigkeit der Installation entscheidend ist.
- 5-polige Anschlussmöglichkeit: Mit 5 Polen bietet der Stecker Flexibilität für komplexe Verdrahtungsaufgaben, wie sie in der Steuerungstechnik, bei der Integration von Sensoren oder in mehradrigen Beleuchtungssystemen vorkommen.
- Kompaktes Design (WINSTA® MINI): Die WINSTA® MINI Serie zeichnet sich durch ihre besonders kompakten Abmessungen aus. Dies ermöglicht den Einsatz auch in beengten Platzverhältnissen, beispielsweise in Leuchtengehäusen oder kleinen Verteilerkästen.
- Hohe Schutzart: Je nach Ausführung bietet die WINSTA® Serie hohe Schutzarten, die den Einsatz in anspruchsvollen Umgebungen wie Feuchträumen oder staubigen Umgebungen ermöglichen. (Spezifische Schutzart bitte Produktdatenblatt entnehmen).
- Vielseitige Einsatzmöglichkeiten: Von der Gebäudeinstallation über die Leuchtenanbindung bis hin zur Maschinenverkabelung – der WAGO 890-115 ist flexibel einsetzbar.
- Wiederholbare und sichere Verbindungen: Die Steckverbindung ermöglicht ein schnelles und sicheres Zusammenstecken, das auch nach mehrmaligem Trennen und Verbinden eine zuverlässige Funktion gewährleistet.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Steckverbinder mit Zugentlastungsgehäuse |
| Serie | WINSTA® MINI |
| Anzahl der Leiter | 5 |
| Anschlussart | Federklemme (CAGE CLAMP®) |
| Nennspannung (Umgebungsabhängig) | Bis zu 690V (gemäß EN 61984) |
| Nennstrom (Umgebungsabhängig) | Bis zu 12A (gemäß EN 61984) |
| Leiter-Querschnittsbereich (flexibel/starr) | 0,5 mm² bis 2,5 mm² |
| Material des Gehäuses | Hochwertiger, schwer entflammbarer Kunststoff (halogenfrei) |
| Farbe | Standardfarbe ist Weiß oder Grau (kann variieren, siehe genaue Produktbezeichnung) |
| Umgebungstemperatur (Betrieb) | -40°C bis +85°C (abhängig von spezifischer Ausführung und Normen) |
| Schutzart (bei gesteckter Verbindung) | IP20 (Standard, erweiterbar durch Zubehör) |
| Zertifizierungen | CE, VDE, UL (je nach Ausführung und Zielmarkt) |
Anwendungsgebiete des WAGO 890-115
Der WAGO 890-115 WINSTA® MINI Stecker ist eine essenzielle Komponente für eine Vielzahl von professionellen Elektroinstallationen. Seine Robustheit, Sicherheit und einfache Handhabung machen ihn zur bevorzugten Wahl in Bereichen, wo Zuverlässigkeit unerlässlich ist:
- Gebäudeautomatisierung: Zur schnellen und sicheren Verkabelung von Sensoren, Aktoren, Bussystemen und Steuereinheiten.
- Lichttechnik: Ideal für die Anbindung von LED-Modulen, Leuchten, Trafos und Dimmern, insbesondere in Serienmontage und bei beengten Platzverhältnissen in Leuchtenkörpern.
- Maschinen- und Anlagenbau: Zur Verkabelung von Steuerleitungen, Sensoren, Motoren und Bedienterminals, wo Vibrationen und mechanische Belastungen auftreten.
- Verteilungsbau: Zur einfachen und sicheren Verbindung von Stromversorgungsleitungen und Steuerkabeln in Schaltschränken.
- Haustechnik: Für Elektroinstallationen in Wohn- und Geschäftsgebäuden, wo eine schnelle und normgerechte Verdrahtung gefordert ist.
- Netzwerktechnik: Zur Verbindung von Netzwerkkomponenten und Verkabelung in Rechenzentren oder Büroumgebungen.
FAQ – Häufig gestellte Fragen zu WAGO 890-115 – WINSTA® MINI, Stecker 5-pol, mit Zugentlastungsgehäuse
Was sind die Hauptvorteile der WAGO 890-115 WINSTA® MINI Steckverbinder?
Die Hauptvorteile liegen in der werkzeuglosen Montage dank der CAGE CLAMP® Technologie, der integrierten Zugentlastung für erhöhte Sicherheit und Langlebigkeit, der kompakten Bauform der WINSTA® MINI Serie für platzsparende Installationen und der zuverlässigen 5-poligen Anschlussmöglichkeit für vielfältige Anwendungen.
Ist die Installation des WAGO 890-115 Steckers komplex?
Nein, die Installation ist bewusst einfach und schnell gehalten. Durch die Federklemmen entfällt das zeitraubende Verschrauben. Kabelenden werden einfach abisoliert und in die entsprechende Öffnung eingeführt, wo sie sicher und kontaktfest gehalten werden. Die Zugentlastung wird durch das Gehäuse selbst gewährleistet.
Welche Kabelquerschnitte können mit dem WAGO 890-115 verbunden werden?
Der Stecker ist für Leiter mit einem Querschnittsbereich von 0,5 mm² bis 2,5 mm² (sowohl für flexible als auch für starre Leiter) ausgelegt. Dies deckt die gängigsten Anforderungen in der Elektroinstallation ab.
Ist der WAGO 890-115 auch für den Einsatz im Außenbereich geeignet?
Der Standard-Steckverbinder der WINSTA® MINI Serie hat eine Schutzart von IP20. Für Anwendungen, die einen höheren Schutz vor Staub und Feuchtigkeit erfordern (z.B. Außenbereich, Feuchträume), sind spezielle Ausführungen oder zusätzliche Gehäusekomponenten notwendig. Bitte prüfen Sie hierzu die spezifischen Produktdaten und Zubehörartikel.
Wie unterscheidet sich der WAGO 890-115 von einer herkömmlichen Lüsterklemme?
Der WAGO 890-115 bietet eine deutlich höhere Sicherheit und Zuverlässigkeit. Die CAGE CLAMP® Technologie sorgt für einen konstanten Anpressdruck und verhindert ein Nachlassen der Verbindung durch Vibrationen. Die integrierte Zugentlastung ist ein weiterer entscheidender Sicherheitsvorteil gegenüber einfachen Lüsterklemmen. Zudem ist die Montage schneller und werkzeuglos, was Zeit und Kosten spart.
Kann der Stecker mehrmals verwendet werden?
Ja, die WAGO Steckverbinder sind für eine wiederholbare Nutzung konzipiert. Das Trennen und erneute Verbinden ist unkompliziert und beeinträchtigt die Funktionalität der Klemme nicht, solange die Kabelenden und die Klemme selbst unbeschädigt bleiben.
Welche Normen erfüllt der WAGO 890-115?
Der WAGO 890-115 WINSTA® MINI Stecker ist gemäß relevanter Normen wie EN 61984 (Steckverbinder für allgemeine Anwendungen) und je nach Ausführung auch nach UL und anderen internationalen Standards zertifiziert. Dies gewährleistet die Konformität mit geltenden Sicherheitsvorschriften.
