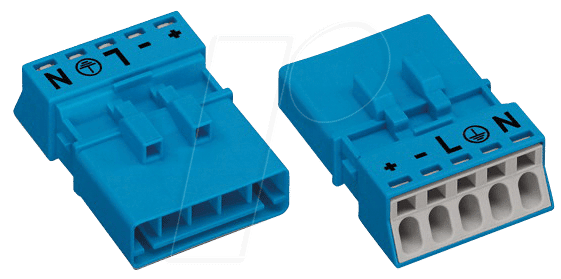

Präzise Verbindungen für anspruchsvolle Installationen: WAGO 890-1115 – WINSTA® MINI Stecker 5-polig
Für Elektrofachkräfte, die höchste Zuverlässigkeit und Effizienz bei der Verdrahtung von Beleuchtungssystemen, Steuerungen und komplexen Elektroinstallationen benötigen, bietet der WAGO 890-1115 – WINSTA® MINI Stecker 5-polig die ideale Lösung. Dieses Produkt adressiert die Herausforderung, schnelle, sichere und wartungsfreundliche Steckverbindungen ohne Kompromisse bei der Stabilität zu realisieren, insbesondere dort, wo nachträgliche Zugentlastung nicht im Fokus steht oder durch andere Maßnahmen gewährleistet ist.
Maximale Effizienz durch fortschrittliche CAGE CLAMP® Technologie
Der Kernvorteil des WAGO 890-1115 Stecker liegt in seiner durchdachten Konstruktion, die auf der bewährten CAGE CLAMP® Anschlusstechnik basiert. Diese Technologie eliminiert die Notwendigkeit des Verschraubens von Litzen, was die Installationszeit drastisch reduziert und gleichzeitig eine dauerhaft sichere und vibrationsfeste Verbindung gewährleistet. Im Gegensatz zu herkömmlichen Klemmen, die oft eine sorgfältige und zeitaufwendige Schraubverbindung erfordern, ermöglicht die Push-in-Technologie von WAGO ein schnelles und werkzeugloses Stecken und Trennen von Kabeln. Dies ist besonders in Umgebungen mit engen Platzverhältnissen oder bei Serienmontagen ein entscheidender Faktor für die Steigerung der Produktivität.
Die Überlegenheit der WAGO WINSTA® MINI Serie
Die WINSTA® MINI Serie von WAGO hebt sich durch ihre kompakte Bauform und hohe Leistungsfähigkeit von anderen Steckverbindersystemen ab. Der 5-polige Stecker 890-1115 ohne Zugentlastungsgehäuse ist speziell für Anwendungen konzipiert, bei denen eine schlanke Bauweise unerlässlich ist und die mechanische Beanspruchung auf die Leitung durch externe Faktoren abgedeckt wird. Dies ermöglicht eine deutliche Reduzierung des Einbauvolumens, was insbesondere in Gehäusen mit begrenztem Platzangebot oder bei der Integration in Möbel- und Leuchtenkonstruktionen von Vorteil ist. Die integrierte Farbcodierung und die eindeutige Formgebung verhindern Verpolungen und Fehlsteckungen, was die Sicherheit erhöht und zeitaufwendige Fehlersuche minimiert. Die robuste Gehäusekonstruktion aus hochwertigem Kunststoff garantiert eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Technische Spezifikationen und Anwendungsbereiche
Der WAGO 890-1115 Stecker 5-polig ist für den Einsatz in einer Vielzahl von elektrischen Installationen prädestiniert. Seine Fähigkeit, bis zu 5 Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² aufzunehmen, macht ihn vielseitig einsetzbar. Die Nennspannung von 400 V und die Nennstromstärke von 20 A decken die Anforderungen der meisten Standardanwendungen in der Gebäudeinstallation, im Maschinenbau und in der industriellen Automatisierung ab. Das Fehlen eines separaten Zugentlastungsgehäuses vereinfacht die Montage, insbesondere wenn die Leitungen bereits anderweitig gesichert sind. Dies ermöglicht eine extrem flache Installation, was in der Leuchtenfertigung oder bei der Verkabelung von Schaltschränken mit begrenztem Platz eine wichtige Rolle spielt.
Vorteile im Überblick
- Schnelle und werkzeuglose Verdrahtung: Reduziert Installationszeit und Kosten durch CAGE CLAMP® Technologie.
- Kompakte Bauform: Ideal für platzsparende Installationen und Integration in enge Bauräume.
- Hohe Sicherheit: Verpolungssichere Steckverbindung durch eindeutige Kodierung und Formgebung.
- Zuverlässige und dauerhaft sichere Verbindungen: Vibrationsfestigkeit und elektrische Stabilität durch Federklemme.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Leiterquerschnitte von 0,5 mm² bis 2,5 mm².
- Robuste und langlebige Konstruktion: Hochwertige Materialien für Beständigkeit und Zuverlässigkeit.
- Vereinfachte Installation: Direktes Stecken ohne zusätzliches Zugentlastungsgehäuse bei geeigneten Montagebedingungen.
Qualitätsmerkmale und Materialbeschaffenheit
Die Gehäuse des WAGO 890-1115 Steckers sind aus halogenfreiem Polycarbonat gefertigt. Dieses Material zeichnet sich durch seine hohe Schlagfestigkeit, Temperaturbeständigkeit und seine exzellenten dielektrischen Eigenschaften aus. Die Federelemente der CAGE CLAMP® sind aus rostfreiem Federstahl gefertigt, was eine dauerhafte Klemmkraft und Korrosionsbeständigkeit gewährleistet. Die Kontaktmaterialien sind so gewählt, dass sie einen geringen Übergangswiderstand aufweisen und eine effiziente Stromübertragung über die gesamte Lebensdauer des Produkts sicherstellen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktlinie | WAGO WINSTA® MINI |
| Artikelnummer | 890-1115 |
| Polanzahl | 5-polig |
| Anschlusstechnik | CAGE CLAMP® Federklemme |
| Max. Leiterquerschnitt (starr) | 2,5 mm² |
| Max. Leiterquerschnitt (flexibel) | 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Farbe | Schwarz |
| Gehäusematerial | Halogenfreies Polycarbonat |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart (bei gestecktem Zustand) | IP20 (nicht für Außenbereiche oder feuchte Umgebungen ohne zusätzlichen Schutz) |
| Zertifizierungen | CE, VDE, UL (entsprechend den globalen Standards für elektrische Sicherheit) |
Anwendungsbeispiele für höchste Präzision
Der WAGO 890-1115 Stecker findet primär Anwendung in der professionellen Elektroinstallation. Seine 5-polige Ausführung ist ideal für die Verdrahtung von drei Phasen plus Neutralleiter und Schutzleiter, wie sie häufig in der Steuerungstechnik, bei motorischen Antrieben oder in dreiphasigen Beleuchtungssystemen vorkommt. Er eignet sich perfekt für den Einsatz in:
- Schaltschrankbau: Schnelle und sichere Verbindung von Steuerleitungen und Leistungskabeln.
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und Steuergeräten.
- Leuchtenmontage: Integration in hochwertige Beleuchtungslösungen, bei denen Platz eine kritische Rolle spielt.
- Möbelbau und Messebau: Flexible und demontierbare Verkabelung von elektrischen Komponenten.
- Solaranlagen: Verbindung von Wechselrichtern und Modulen (mit entsprechenden Prüfungen und Zulassungen).
Die Möglichkeit, durch die kompakte Bauweise mehrere solcher Stecker nebeneinander zu platzieren, ohne signifikant mehr Raum zu beanspruchen als bei einer vergleichbaren 2- oder 3-poligen Lösung, unterstreicht seine Effizienz.
FAQ – Häufig gestellte Fragen zu WAGO 890-1115 – WINSTA® MINI, Stecker 5-polig
Ist der Stecker für den Außeneinsatz geeignet?
Der WAGO 890-1115 Stecker hat im gesteckten Zustand die Schutzart IP20. Das bedeutet, er ist gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt, bietet jedoch keinen Schutz gegen Wasser. Für den Außeneinsatz oder in feuchten Umgebungen sind spezielle, wetterfeste Steckverbindersysteme mit einer höheren Schutzart (z.B. IP65 oder höher) erforderlich.
Welche Leiterarten können angeschlossen werden?
Der Stecker ist für den Anschluss von sowohl massiven (eindrähtigen) als auch flexiblen (mehrdrähtigen) Leitern mit einer Isolierung geeignet. Die CAGE CLAMP® Technologie von WAGO ermöglicht ein einfaches und sicheres Aufschieben der Leiter, ohne dass diese abgemantelt oder verpresst werden müssen (sofern keine Aderendhülsen verwendet werden).
Was bedeutet „ohne Zugentlastungsgehäuse“?
Die Bezeichnung „ohne Zugentlastungsgehäuse“ weist darauf hin, dass der Stecker selbst keine integrierte mechanische Sicherung für die Kabelzuführung besitzt. Dies bedeutet, dass die Zugentlastung der angeschlossenen Kabel anderweitig (z.B. durch Kabelverschraubungen am Gehäuse, Verklemmung am Montageort oder durch die Konstruktion der anzuschließenden Geräte) sichergestellt werden muss. Dies ermöglicht eine besonders kompakte Bauweise.
Wie wird der Stecker sicher getrennt?
Die Trennung der angeschlossenen Leiter erfolgt ebenfalls werkzeuglos. An der Seite des Steckers befinden sich Entriegelungstasten. Durch leichtes Drücken dieser Tasten wird die CAGE CLAMP® geöffnet und der Leiter kann herausgezogen werden. Dies ermöglicht ein schnelles und unkompliziertes Demontieren.
Welche maximale Stromstärke kann der Stecker dauerhaft führen?
Der Stecker ist für eine Nennstromstärke von 20 Ampere (A) ausgelegt. Dies ist ausreichend für die meisten Standardanwendungen in der Gebäudeinstallation und im Maschinenbau. Es ist jedoch stets wichtig, die spezifischen Anforderungen der Anwendung und die relevanten Normen zu berücksichtigen, um eine sichere Auslegung zu gewährleisten.
Ist eine Verwechslung der Pole möglich?
Nein, der WAGO 890-1115 Stecker ist verpolungssicher konzipiert. Durch die spezifische Formgebung der Buchsen und Stecker sowie die eindeutige Pin-Belegung ist eine fehlerhafte Verbindung praktisch ausgeschlossen. Dies erhöht die Sicherheit und reduziert das Risiko von Fehlfunktionen erheblich.
Für welche Querschnitte ist der Stecker ausgelegt?
Der Stecker ist für Leiter mit einem Querschnitt von 0,5 mm² bis maximal 2,5 mm² für sowohl massive als auch flexible Leiter ausgelegt. Diese Bandbreite deckt die gängigsten Anforderungen in vielen elektrischen Installationen ab.
