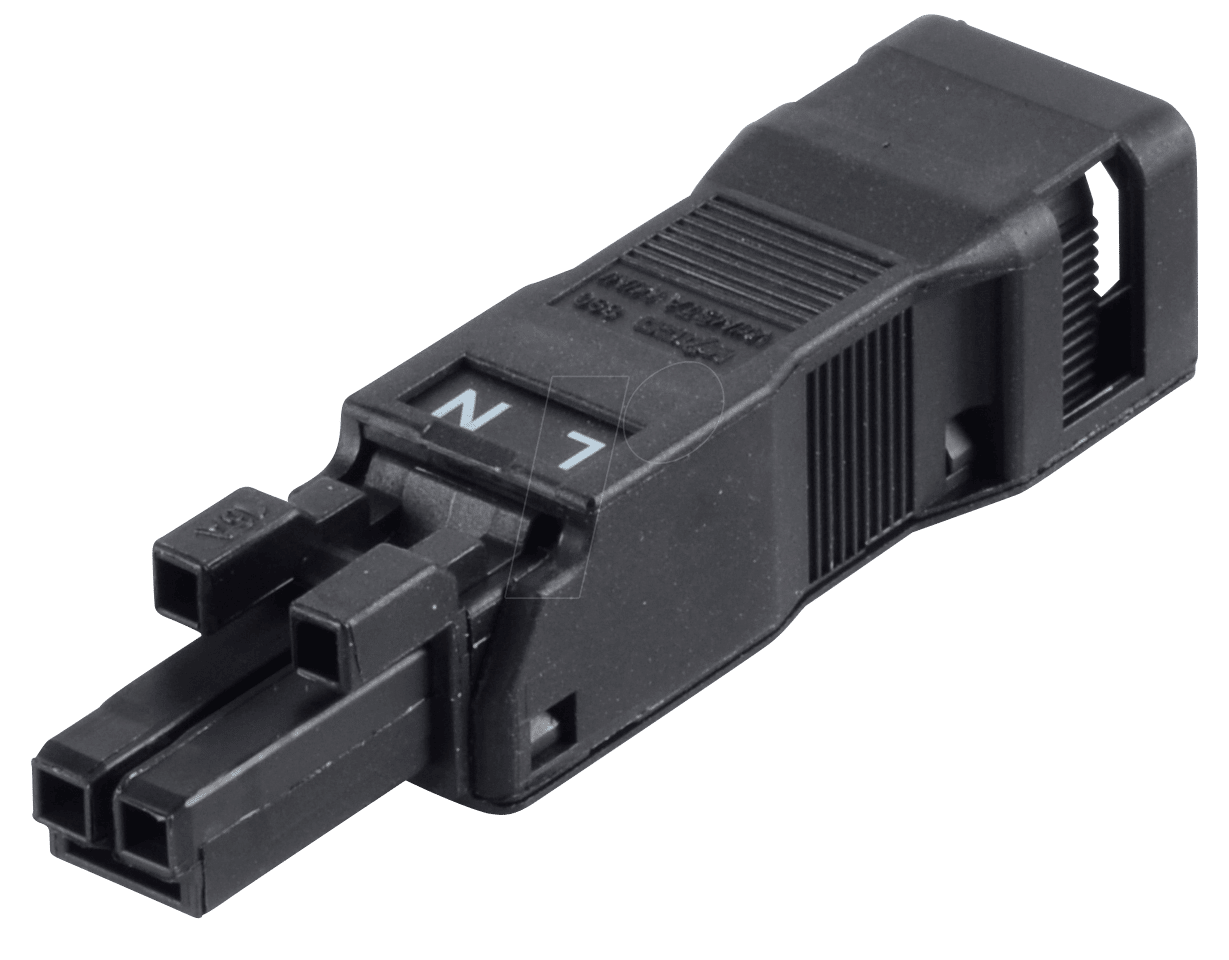

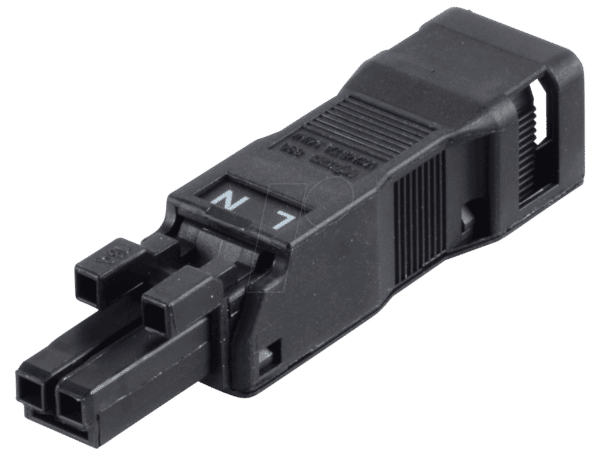

Perfekte Verbindungslösungen mit WAGO 890-102 – WINSTA® MINI, Buchse 2-pol, mit Zugentlastungsgehäuse
Sie suchen eine zuverlässige und montagefreundliche Steckverbindungslösung für Ihre elektrischen Installationen, die Sicherheit und Effizienz vereint? Der WAGO 890-102 – WINSTA® MINI, Buchse 2-pol, mit Zugentlastungsgehäuse ist die Antwort für Elektrofachkräfte, Planer und Systemintegratoren, die höchste Ansprüche an Qualität und Langlebigkeit stellen. Dieses Produkt löst das Problem ineffizienter und potenziell unsicherer Verdrahtung, indem es eine klare, schnelle und sichere elektrische Verbindung ermöglicht.
WAGO 890-102: Die überlegene Wahl für professionelle Elektroinstallationen
Im Vergleich zu herkömmlichen Verbindungsmethoden bietet der WAGO 890-102 erhebliche Vorteile. Die innovative WINSTA® MINI-Technologie von WAGO steht für werkzeuglose Montage und eine kompakte Bauweise, die sich ideal für platzkritische Anwendungen eignet. Die integrierte Zugentlastung schützt Kabel und Anschlüsse vor mechanischer Belastung und verhindert so Ausfälle. Dies führt zu einer reduzierten Montagezeit, minimierten Fehlerquellen und einer gesteigerten Lebensdauer Ihrer elektrischen Anlagen.
Intelligentes Design und herausragende Funktionalität
Die WAGO 890-102 Buchse zeichnet sich durch ihr durchdachtes Design aus, das auf maximale Benutzerfreundlichkeit und elektrische Sicherheit ausgelegt ist. Die 2-polige Ausführung ist für eine Vielzahl von Anwendungen im Niederspannungsbereich konzipiert. Die farbliche Kodierung und die eindeutige Stecker-/Buchsenkennung minimieren Verwechslungsrisiken und unterstützen eine schnelle und korrekte Installation.
Vorteile des WAGO 890-102 – WINSTA® MINI
- Werkzeuglose Montage: Sparen Sie wertvolle Zeit und Aufwand durch die innovative CAGE CLAMP®-Anschlusstechnik, die ein schnelles und sicheres Verbinden ohne Werkzeug ermöglicht.
- Integrierte Zugentlastung: Das spezielle Gehäuse mit Zugentlastung schützt die Anschlussstellen vor mechanischer Beanspruchung, was die Zuverlässigkeit und Lebensdauer der Verbindung erhöht.
- Kompakte Bauform: Die WINSTA® MINI-Serie ist speziell für Anwendungen mit begrenztem Bauraum konzipiert und ermöglicht eine platzsparende Installation.
- Hohe elektrische Sicherheit: Erfüllt strenge internationale Normen und gewährleistet eine sichere Stromübertragung.
- Vermeidung von Fehlverdrahtungen: Klare Kennzeichnung und eindeutige Steckverbindungen reduzieren das Risiko von Installationsfehlern erheblich.
- Widerstandsfähiges Material: Gefertigt aus hochwertigen Kunststoffen, die Beständigkeit gegen Umwelteinflüsse und mechanische Beanspruchung bieten.
- Einfache Erweiterbarkeit: Ermöglicht eine flexible Anpassung und Erweiterung bestehender Installationen.
Technische Spezifikationen und Materialität
Die Auswahl hochwertiger Materialien und präziser Fertigungsprozesse ist entscheidend für die Performance und Langlebigkeit elektrischer Komponenten. Der WAGO 890-102 profitiert von WAGOs Expertise in der Entwicklung robuster und zuverlässiger Verbindungstechnik.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 890-102 – WINSTA® MINI, Buchse 2-pol, mit Zugentlastungsgehäuse |
| Anzahl der Pole | 2 |
| Anschlusstechnik | CAGE CLAMP®-Federklemme |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsstrom | 10 A |
| Anschlussquerschnitt eindrä tiges Leiter | 0,5 mm² – 2,5 mm² |
| Anschlussquerschnitt feindrä tiges Leiter | 0,5 mm² – 2,5 mm² |
| Material des Gehäuses | Hochleistungskunststoff, selbstverlöschend (UL 94 V-0) |
| Farbe des Gehäuses | Schwarz |
| Schutzart (wenn montiert) | IP20 (Basierend auf allgemeiner WINSTA® MINI Serie, spezifische Konfigurationen können abweichen) |
| Temperaturbereich | -20 °C bis +85 °C (Umgebungstemperatur) |
| Mechanische Stabilität | Hervorragend durch robustes Gehäuse und integrierte Zugentlastung |
| Elektrische Leitfähigkeit | Optimiert durch hochwertige Federkontakte und präzise gefertigte Anschlussklemmen |
| Zulassungen | CE, VDE, UL (Entsprechende nationale und internationale Normen sind für die spezifische Anwendung zu prüfen) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 890-102 – WINSTA® MINI, Buchse 2-pol, mit Zugentlastungsgehäuse ist universell einsetzbar und eignet sich hervorragend für:
- Gebäudeinstallation: Sichere und schnelle Verdrahtung von Beleuchtungssystemen, Steckdosen, Schaltern und anderen festen Installationen.
- Schaltschrankbau: Effiziente und platzsparende Verkabelung von Komponenten in Schaltschränken und Steuereinheiten.
- Geräteanschluss: Zuverlässiger Anschluss von Geräten und Maschinen, bei denen eine einfache und sichere Trennbarkeit erforderlich ist.
- Industrielle Automatisierung: Robuste und zuverlässige Verbindungen in industriellen Umgebungen, wo Ausfallzeiten minimiert werden müssen.
- Lichttechnik: Ideal für die modulare Installation und den schnellen Austausch von Leuchten in gewerblichen und privaten Objekten.
- Beleuchtungsanlagen in öffentlichen Bereichen: Gewährleistet Sicherheit und einfache Wartung auch bei großen Installationen.
Vorteile der WINSTA® MINI-Serie
Die WINSTA® MINI-Steckverbindersysteme von WAGO sind speziell für die Anforderungen der Elektroinstallationen von heute konzipiert. Sie bieten eine kompakte und dennoch äußerst leistungsfähige Lösung für eine Vielzahl von Anwendungen. Die durchgängige Qualitätsphilosophie von WAGO garantiert, dass jede Komponente, einschließlich des 890-102, höchsten Ansprüchen genügt.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der WAGO 890-102 gegenüber traditionellen Anschlussklemmen?
Der Hauptvorteil liegt in der werkzeuglosen Montage und der integrierten Zugentlastung. Dies spart erheblich Zeit bei der Installation, reduziert das Risiko von Fehlanschlüssen und erhöht die mechanische Stabilität der Verbindung.
Ist der WAGO 890-102 für den Einsatz in feuchten Umgebungen geeignet?
Der WAGO 890-102 ist für den Einsatz in Innenräumen mit der Schutzart IP20 konzipiert. Für feuchte oder aggressive Umgebungen sollten spezielle, dafür ausgelegte Steckverbindersysteme mit höherer Schutzart verwendet werden.
Welche Arten von Leitern können mit dem WAGO 890-102 verbunden werden?
Es können sowohl eindrä tige als auch feindrä tige Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² angeschlossen werden. Dies bietet eine hohe Flexibilität für verschiedene Installationsanforderungen.
Wie gewährleistet die integrierte Zugentlastung die Sicherheit der Verbindung?
Die Zugentlastung fixiert das Kabel fest im Gehäuse und nimmt die mechanische Zugbelastung auf, sodass diese nicht auf die Anschlussklemmen wirkt. Dies verhindert ein Herausziehen der Leiter und schützt die elektrischen Kontakte vor Beschädigung.
Ist der WAGO 890-102 mit anderen WINSTA®-Komponenten kompatibel?
Ja, die WINSTA® MINI-Serie ist modular aufgebaut und mit anderen kompatiblen WINSTA®-Steckverbindern und -Buchsen von WAGO kompatibel, um flexible und skalierbare Lösungen zu ermöglichen.
Welche Normen und Zulassungen sind für den WAGO 890-102 relevant?
Der WAGO 890-102 erfüllt relevante internationale Normen wie CE und VDE sowie gegebenenfalls UL-Zulassungen. Die genauen Zulassungen sollten für die spezifische Anwendung und Region stets überprüft werden.
Wie wird der Anschluss des Leiters in der Buchse realisiert?
Der Leiter wird einfach in die dafür vorgesehene Öffnung der CAGE CLAMP®-Federklemme eingeführt. Die Federkraft hält den Leiter sicher und sorgt für eine dauerhaft niederohmige Verbindung.
