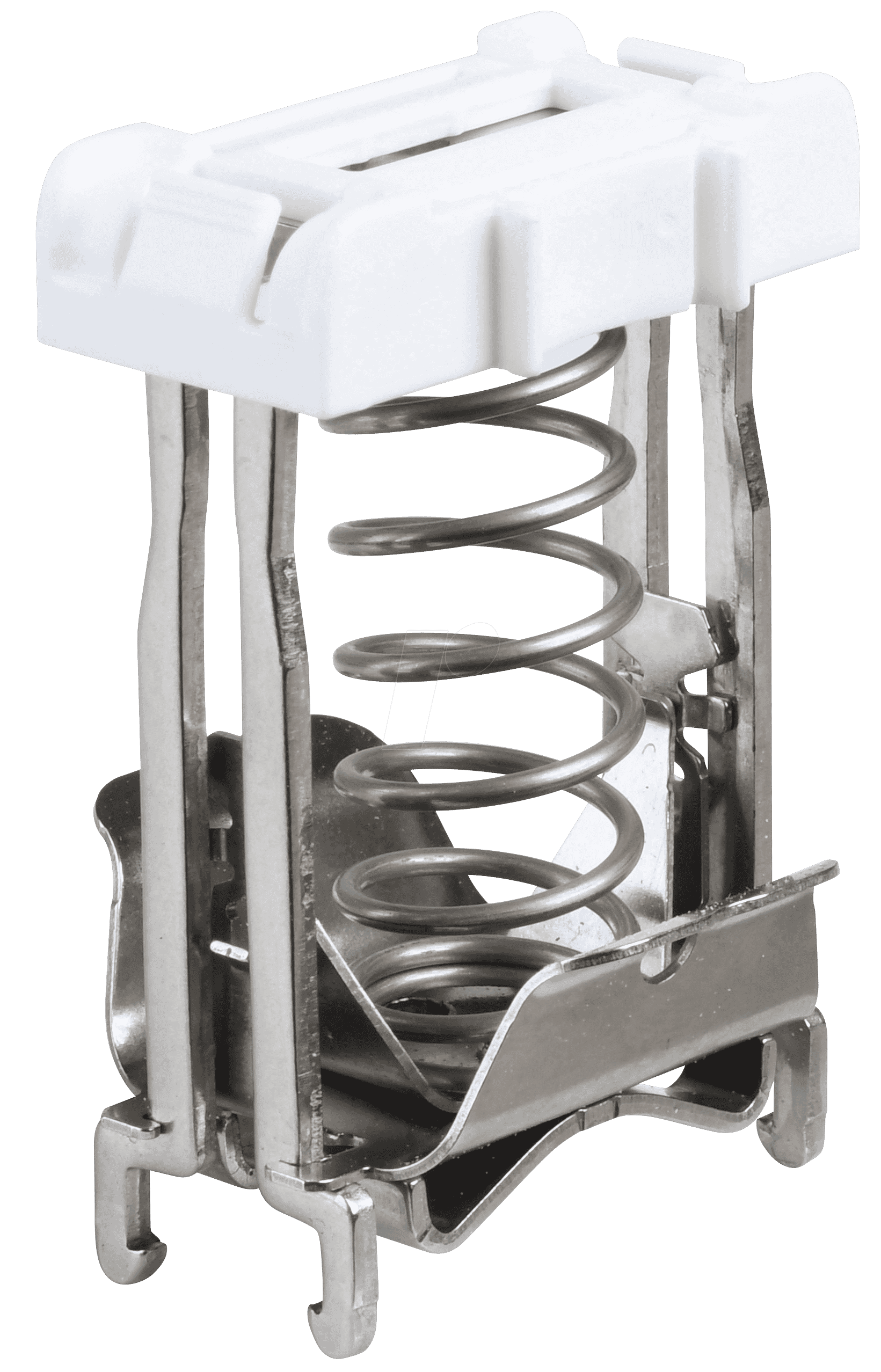

WAGO 790-220 – Der Schirmklemmbügel für sichere und zuverlässige Abschirmung von Leitungen
Für Elektrofachkräfte und Anlagenbauer, die eine sichere und effektive Erdung von geschirmten Leitungen benötigen, stellt der WAGO 790-220 Schirmklemmbügel die ideale Lösung dar. Er adressiert das kritische Problem der EMV-Entstörung und gewährleistet eine dauerhaft stabile elektrische Verbindung, die unerlässlich für den störungsfreien Betrieb elektronischer Systeme ist. Im Vergleich zu herkömmlichen Klemmmethoden bietet dieser Bügel eine überlegene Handhabung und eine garantierte Anschlussqualität, die Ausfälle minimiert und die Langlebigkeit von Installationen erhöht.
Maximale Leistung durch optimierte Schirmverbindung
Der WAGO 790-220 Schirmklemmbügel ist speziell konzipiert, um eine optimale Verbindung zwischen dem Schirm von Kabeln und der Erdungsschiene herzustellen. Dies ist fundamental für die Reduzierung von elektromagnetischen Störungen, welche die Funktion von empfindlichen elektronischen Komponenten beeinträchtigen können. Durch die präzise Klemmung wird ein niederohmiger Übergang sichergestellt, der unerlässlich für die Ableitung von hochfrequenten Störsignalen ist.
Vorteile des WAGO 790-220 Schirmklemmbügels
- Zuverlässige EMV-Konformität: Stellt die Einhaltung von Normen zur elektromagnetischen Verträglichkeit durch eine sichere Schirmverbindung sicher.
- Vielseitiger Einsatzbereich: Geeignet für Leitungsdurchmesser von 6 mm bis 20 mm, was eine breite Anwendungspalette ermöglicht.
- Schnelle und einfache Montage: Reduziert den Installationsaufwand und minimiert Fehlerquellen bei der Montage.
- Hohe mechanische Stabilität: Bietet eine robuste und langlebige Klemmung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Korrosionsbeständiges Material: Gefertigt aus hochwertigen Werkstoffen, die eine lange Lebensdauer und Beständigkeit gegen Umwelteinflüsse gewährleisten.
- Optimierte Signalintegrität: Minmiert Signalverluste und Verzerrungen durch eine durchgängig niederohmige Verbindung.
- Platzsparendes Design: Ermöglicht eine kompakte Verdrahtung und spart wertvollen Bauraum in Schaltschränken und Anlagen.
Technische Spezifikationen und Materialeigenschaften
Die herausragende Funktionalität des WAGO 790-220 Schirmklemmbügels basiert auf sorgfältig ausgewählten Materialien und einem durchdachten Design. Die Konstruktion garantiert eine effiziente Ableitung von Störströmen und einen sicheren elektrischen Kontakt über die gesamte Lebensdauer der Installation. Das verwendete Material ist nicht nur elektrisch leitfähig, sondern auch mechanisch robust und beständig gegen die gängigen Umwelteinflüsse, die in industriellen Umgebungen auftreten können.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Schirmklemmbügel |
| Hersteller | WAGO |
| Modellnummer | 790-220 |
| Geeigneter Leitungsdurchmesser | 6 mm – 20 mm |
| Material | Hochwertige, elektrisch leitfähige Legierung mit korrosionsschützender Oberflächenbehandlung |
| Montageart | Direkte Klemmung auf Erdungsschiene oder Montageplatte |
| Einsatzumgebung | Industrielle Anlagen, Schaltanlagenbau, Mess- und Regelungstechnik, Automatisierungstechnik |
| EMV-Leistung | Optimiert für niederohmige Schirmverbindung zur effektiven Ableitung von Störströmen |
| Mechanische Belastbarkeit | Konzipiert für hohe Zug- und Vibrationsfestigkeit der Schirmverbindung |
| Langzeitstabilität | Beständig gegen thermische Zyklen und Umwelteinflüsse, gewährleistet dauerhaft sicheren Kontakt |
Anwendungsbereiche und professioneller Einsatz
Der WAGO 790-220 Schirmklemmbügel findet primär Anwendung in Bereichen, in denen eine zuverlässige Abschirmung von Daten- und Steuerleitungen unerlässlich ist. Dies umfasst den Schaltschrankbau, die Automatisierungstechnik, die Prozessleittechnik sowie die Errichtung von industriellen Netzwerken. Durch die präzise Klemmung des Schirms werden Störungen minimiert, die zu Datenverlust, Fehlfunktionen von Sensoren oder Aktoren führen könnten. Die einfache und schnelle Montage ohne Spezialwerkzeug macht ihn auch zu einer bevorzugten Wahl bei der Verkabelung von größeren Anlagen, wo Effizienz und Zuverlässigkeit Hand in Hand gehen müssen.
Die leitfähige Legierung, aus der der Bügel gefertigt ist, sorgt für eine durchgängig niederohmige Verbindung zwischen dem Kabelmantelschirm und der Erdung. Diese Verbindung ist kritisch für die effektive Ableitung von hochfrequenten Störspannungen, die durch externe elektromagnetische Felder oder interne Schaltvorgänge induziert werden können. Die korrosionsschützende Oberflächenbehandlung gewährleistet, dass diese Leistungsfähigkeit auch unter widrigen Umgebungsbedingungen wie Feuchtigkeit oder chemischen Einflüssen über Jahre hinweg erhalten bleibt. Die mechanische Stabilität des Bügels sorgt für einen festen Sitz des Schirms, auch bei Vibrationen oder mechanischer Belastung.
Häufig gestellte Fragen (FAQ) zu WAGO 790-220 – Schirmklemmbügel, Ø 6 – 20 mm
Wie wird der WAGO 790-220 Schirmklemmbügel montiert?
Die Montage erfolgt durch einfaches Aufschieben des Bügels auf den Schirm des Kabels und anschließendes Festklemmen an der vorgesehenen Erdungsschiene oder Montagefläche. Es ist kein zusätzliches Werkzeug für die Klemmung des Schirms erforderlich.
Welche Kabeldurchmesser können mit dem WAGO 790-220 verarbeitet werden?
Der Schirmklemmbügel ist für Kabel mit einem Außendurchmesser des Schirms von 6 mm bis zu 20 mm ausgelegt. Diese Bandbreite deckt die meisten gängigen Signal- und Datenleitungen ab.
Ist der WAGO 790-220 für den Einsatz in rauen Umgebungen geeignet?
Ja, der Bügel ist aus korrosionsbeständigen Materialien gefertigt und für den Einsatz in industriellen Umgebungen konzipiert, wo er Beständigkeit gegen Feuchtigkeit und andere Umwelteinflüsse bietet.
Welchen Beitrag leistet der Schirmklemmbügel zur EMV-Konformität?
Durch die niederohmige Verbindung des Kabelschirms zur Erdung leitet der Bügel Störströme effektiv ab. Dies reduziert die Aussendung von elektromagnetischen Feldern durch die Leitungen und erhöht die Immunität gegenüber externen Störfeldern, was für die Einhaltung von EMV-Normen unerlässlich ist.
Was sind die Hauptvorteile gegenüber anderen Abschirmmethoden?
Der WAGO 790-220 bietet eine schnelle, werkzeuglose Montage, eine zuverlässige und sichere Klemmung, eine hohe mechanische Stabilität und eine konstante niederohmige Verbindung, die über die Zeit Bestand hat. Dies minimiert Installationsfehler und gewährleistet eine dauerhaft hohe Leistungsfähigkeit der Abschirmung.
Aus welchem Material besteht der WAGO 790-220 Schirmklemmbügel?
Der Schirmklemmbügel besteht aus einer speziell ausgewählten, elektrisch leitfähigen Legierung. Diese ist zusätzlich oberflächenbehandelt, um Korrosion zu widerstehen und eine langlebige, zuverlässige Verbindung zu gewährleisten.
Kann der Schirmklemmbügel mehrfach verwendet werden?
Ja, der WAGO 790-220 ist für eine wiederholte Montage und Demontage konzipiert, sofern die mechanische Integrität der Komponenten erhalten bleibt. Die Klemmung behält auch nach mehrmaliger Anwendung ihre Funktion.
