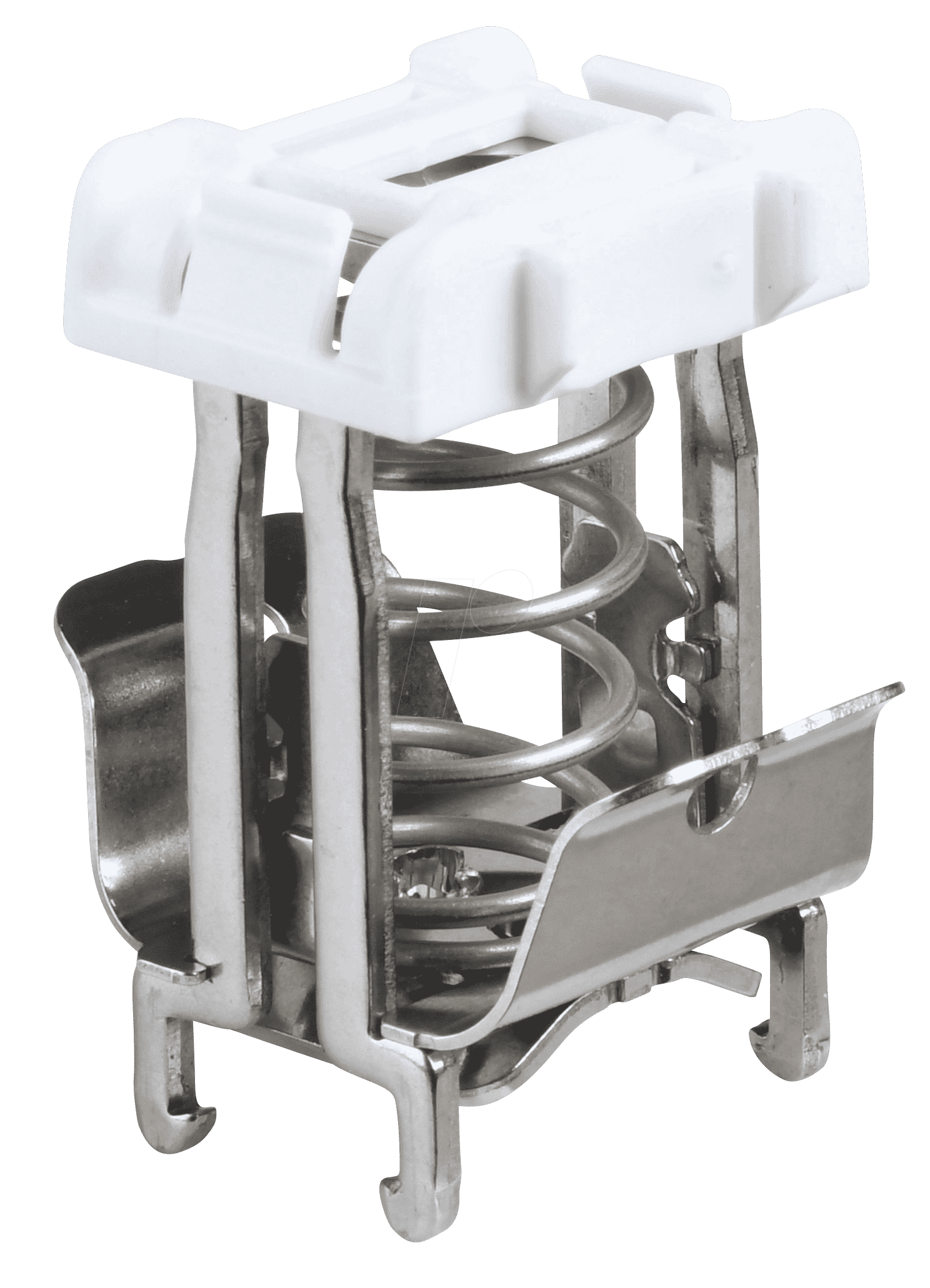

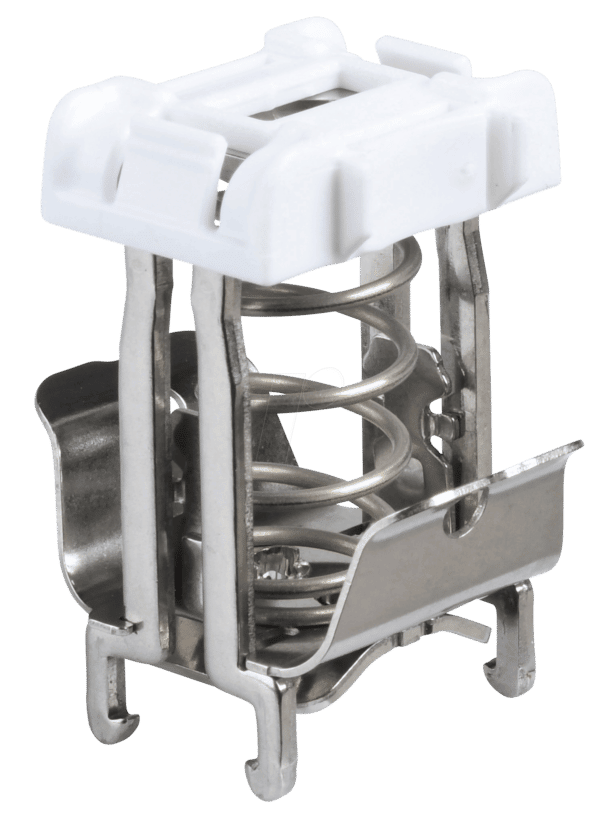

WAGO 790-216 Schirmklemmbügel: Optimale EMV-Abschirmung für anspruchsvolle Elektroinstallationen
Der WAGO 790-216 Schirmklemmbügel ist die essenzielle Lösung zur effektiven Abschirmung von Kabeln in Umgebungen, in denen elektromagnetische Interferenzen (EMV) minimiert werden müssen. Er richtet sich an professionelle Elektroinstallateure, Schaltschrankbauer und Anwender in industriellen Bereichen, die höchste Zuverlässigkeit und störungsfreie Signalübertragung gewährleisten wollen.
Herausragende Abschirmleistung für höchste Ansprüche
Die primäre Funktion des WAGO 790-216 Schirmklemmbügels besteht darin, eine zuverlässige elektrische Verbindung zwischen dem Schirm eines Kabels und dem Potenzialausgleich oder Gehäuse herzustellen. Dies ist unerlässlich, um hochfrequente Störungen zu kompensieren und die Integrität von Daten- und Steuersignalen zu schützen. Im Gegensatz zu einfachen Kabelbindern oder unzureichenden Befestigungslösungen bietet der 790-216 eine großflächige und niederohmige Kontaktierung des Kabelschirms, was für eine effektive EMV-Abschirmung entscheidend ist.
Konstruktionsmerkmale und Montagevorteile
Der WAGO 790-216 Schirmklemmbügel zeichnet sich durch seine intelligente Konstruktion aus, die eine einfache und sichere Montage ermöglicht. Das Design berücksichtigt die spezifischen Anforderungen an die Schirmkontaktierung und gewährleistet eine optimale Leistung über den gesamten Klemmbereich von Ø 6 mm bis 16 mm.
- Optimale Anpresskraft: Der Bügel übt eine gleichmäßige und sichere Anpresskraft auf den Kabelschirm aus, was einen geringen Übergangswiderstand und somit eine effektive Abschirmung garantiert.
- Breiter Klemmbereich: Die Anpassungsfähigkeit des Bügels an Kabeldurchmesser von 6 bis 16 mm macht ihn zu einer vielseitigen Lösung für eine breite Palette von Anwendungen.
- Einfache Installation: Die Montage ist intuitiv und erfordert kein Spezialwerkzeug, was die Installationszeit signifikant reduziert.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, widersteht der Schirmklemmbügel mechanischen Belastungen und Umwelteinflüssen, die in industriellen Umgebungen häufig vorkommen.
- Zuverlässige Erdung: Die Konstruktion unterstützt eine zuverlässige und dauerhafte Erdung des Kabelschirms, was für die Einhaltung von EMV-Normen unerlässlich ist.
Technische Spezifikationen und Materialqualitäten
Die technologische Überlegenheit des WAGO 790-216 Schirmklemmbügels manifestiert sich in seinen sorgfältig ausgewählten Materialien und seiner präzisen Fertigung. Diese Faktoren sind entscheidend für seine Langlebigkeit und Leistungsfähigkeit in anspruchsvollen Umgebungen.
| Merkmal | Detail |
|---|---|
| Produktbezeichnung | WAGO 790-216 Schirmklemmbügel |
| Geeigneter Kabeldurchmesser (Ø) | 6 mm – 16 mm |
| Material der Kontaktierung | Hochleitfähiges Metall mit korrosionsschützender Oberfläche. Bietet dauerhaft niedrigen Übergangswiderstand. |
| Gehäusematerial | UV-beständiger und schlagfester Kunststoff, der auch bei Temperaturschwankungen formstabil bleibt. |
| Konformität & Normen | Erfüllt die Anforderungen relevanter Normen für EMV-Abschirmung und elektrische Sicherheit (z.B. IEC 61373, EN 60529). |
| Umgebungsbedingungen | Geeignet für den Einsatz in Industrieumgebungen mit potenzieller Staub-, Feuchtigkeits- und Vibrationsbelastung. |
| Einsatzgebiete | Schaltschrankbau, Automatisierungstechnik, Bahntechnik, erneuerbare Energien, allgemeine Industrieinstallationen. |
| Montageart | Werkzeuglose Montage durch einfaches Aufstecken auf das Kabel und Fixierung mittels integrierter Klemmmechanismen. |
Anwendungsbereiche und praktische Vorteile
Der WAGO 790-216 Schirmklemmbügel findet Anwendung in zahlreichen Szenarien, in denen eine robuste und zuverlässige EMV-Abschirmung gefordert ist. Seine einfache Handhabung und hohe Leistungsfähigkeit machen ihn zu einer bevorzugten Wahl für Fachleute.
- Schaltschrankbau: Gewährleistet eine störungsfreie Datenkommunikation und Steuersignale in komplexen Schaltschränken, wo eine Vielzahl von Kabeln und potenziellen Störquellen aufeinandertrifft.
- Industrielle Automatisierung: Schützt empfindliche Sensoren und Aktoren vor elektromagnetischen Störungen, die die Präzision und Zuverlässigkeit von Produktionsprozessen beeinträchtigen könnten.
- Bahntechnik: Erfüllt die strengen Anforderungen an die elektromagnetische Verträglichkeit in Schienenfahrzeugen, wo Signalintegrität und Betriebssicherheit oberste Priorität haben.
- Erneuerbare Energien: Bietet zuverlässige Abschirmung in Anlagen für erneuerbare Energien wie Windkraftanlagen oder Solarparks, wo robuste und langlebige Komponenten gefordert sind.
- Datenübertragungssysteme: Minimiert Signalverluste und Störungen in Netzwerkkabeln und anderen Kommunikationsleitungen, um eine hohe Datenintegrität zu gewährleisten.
FAQ – Häufig gestellte Fragen zu WAGO 790-216 – Schirmklemmbügel, Ø 6 – 16 mm
Was ist der Hauptvorteil des WAGO 790-216 Schirmklemmbügels im Vergleich zu alternativen Lösungen?
Der Hauptvorteil liegt in der konstruktiv bedingten, großflächigen und niederohmigen Kontaktierung des Kabelschirms. Dies gewährleistet eine signifikant effektivere EMV-Abschirmung und eine höhere Zuverlässigkeit der Signalübertragung im Vergleich zu unzureichenden Befestigungsmethoden.
Ist der WAGO 790-216 Schirmklemmbügel für den Außeneinsatz geeignet?
Der Bügel ist aus robusten, UV-beständigen und korrosionsgeschützten Materialien gefertigt, was ihn für den Einsatz unter widrigen Umgebungsbedingungen qualifiziert. Die genauen Einsatzgrenzen sind jedoch den spezifischen Produktdatenblättern zu entnehmen.
Wie wird sichergestellt, dass der Schirmklemmbügel dauerhaft Kontakt zum Kabelhält?
Die Konstruktion des Bügels und das Material sorgen für eine konstant hohe Anpresskraft auf den Kabelschirm. Dies garantiert einen dauerhaft niedrigen Übergangswiderstand und somit eine zuverlässige Abschirmung auch unter Vibrationen.
Welche Kabeldurchmesser können mit dem WAGO 790-216 abgedeckt werden?
Der Schirmklemmbügel ist für Kabel mit einem Außendurchmesser von 6 mm bis 16 mm ausgelegt.
Ist für die Montage des Schirmklemmbügels Spezialwerkzeug erforderlich?
Nein, die Montage des WAGO 790-216 Schirmklemmbügels ist werkzeuglos und erfolgt durch einfaches Aufstecken auf das Kabel und Fixierung. Dies erleichtert und beschleunigt die Installation erheblich.
Welchen Beitrag leistet der Schirmklemmbügel zur Einhaltung von EMV-Normen?
Durch die effektive Erdung des Kabelschirms reduziert der Schirmklemmbügel die Abstrahlung von hochfrequenten Störungen und die Anfälligkeit des Kabels für externe Störfelder. Dies ist eine wesentliche Voraussetzung zur Erfüllung von EMV-Richtlinien.
Kann der Schirmklemmbügel mit verschiedenen Arten von Kabeln verwendet werden?
Ja, der Bügel ist primär für abgeschirmte Kabel konzipiert, unabhängig von der Art des Leiters (z.B. Kupfer) oder der Isolierung, solange der Außendurchmesser im spezifizierten Bereich liegt.
