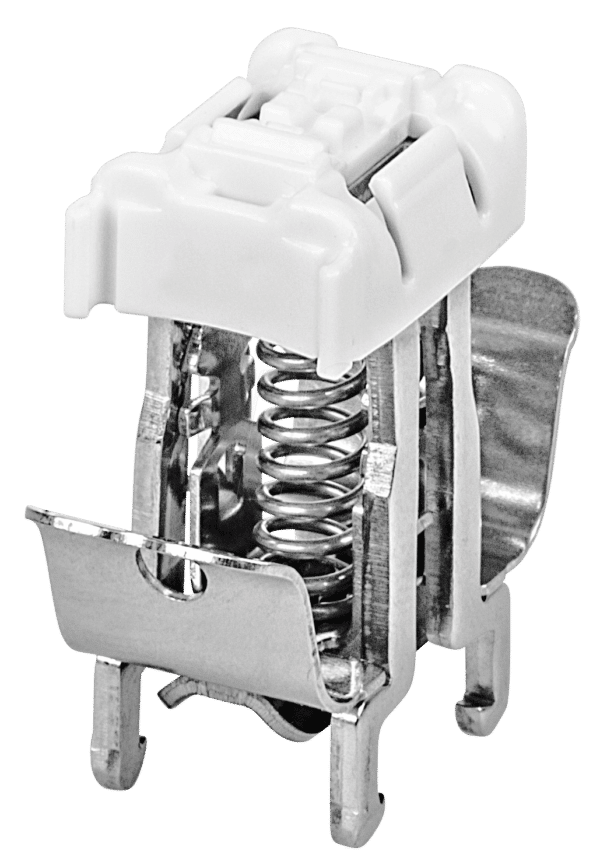

WAGO 790-208 – Schirmklemmbügel für zuverlässige EMV-Abschirmung
Suchen Sie nach einer robusten und effizienten Lösung zur sicheren Erdung und Abschirmung von Kabeln? Der WAGO 790-208 Schirmklemmbügel ist die ideale Wahl für Elektrofachkräfte, Schaltschrankbauer und Systemintegratoren, die eine zuverlässige Reduzierung elektromagnetischer Störungen (EMV) in ihrer Installation gewährleisten müssen. Dieses präzisionsgefertigte Bauteil bietet eine einfache und sichere Anbindung von Kabelabschirmungen an Erdungspunkte.
Maximale Leistung durch intelligente Konstruktion
Der WAGO 790-208 zeichnet sich durch seine intelligente Konstruktion aus, die eine optimale Anbindung und effektive Ableitung von Störströmen ermöglicht. Im Vergleich zu herkömmlichen Methoden, die oft umständlich sind und eine schlechtere Kontaktfläche bieten, setzt dieser Schirmklemmbügel auf eine durchdachte Geometrie, die einen festen und großflächigen Kontakt zur Kabelabschirmung sicherstellt. Dies ist entscheidend für die wirksame Entkopplung von hochfrequenten Störungen und die Vermeidung von Brummschleifen, was zu einer verbesserten Signalintegrität und einem störungsfreien Betrieb Ihrer elektronischen Systeme führt.
Präzise Passform und einfache Anwendung
Ein wesentlicher Vorteil des WAGO 790-208 liegt in seiner präzisen Passform für Kabeldurchmesser von 3 bis 8 mm. Diese Vielseitigkeit macht ihn zu einer universellen Lösung für eine breite Palette von Standardkabeln. Die Montage ist denkbar einfach und erfordert kein Spezialwerkzeug. Der Klemmbügel wird einfach um die Kabelabschirmung gelegt und festgezogen. Dies spart wertvolle Zeit bei der Installation und minimiert das Risiko von Installationsfehlern. Die einfache Handhabung, kombiniert mit der bewährten WAGO-Qualität, macht diesen Schirmklemmbügel zur bevorzugten Wahl für professionelle Anwender.
Die Vorteile des WAGO 790-208 Schirmklemmbügels im Überblick
- Zuverlässige EMV-Entstörung: Effektive Ableitung von Störströmen und Reduzierung elektromagnetischer Interferenzen für stabile Systemperformance.
- Breiter Anwendungsbereich: Geeignet für Kabeldurchmesser von 3 mm bis 8 mm, was eine hohe Flexibilität bei der Installation ermöglicht.
- Einfache Montage: Schnelle und werkzeuglose Anbringung an der Kabelabschirmung spart Zeit und reduziert Installationsaufwand.
- Sichere Kontaktierung: Großflächiger und fester Kontakt zur Kabelabschirmung für optimale leitfähige Verbindung.
- Hohe Signalintegrität: Vermeidung von Brummschleifen und Verbesserung der Signalqualität in empfindlichen elektronischen Systemen.
- Robuste Bauweise: Hergestellt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit unter anspruchsvollen Umgebungsbedingungen.
- Bewährte WAGO-Qualität: Verlassen Sie sich auf die Zuverlässigkeit und Präzision eines weltweit führenden Herstellers von Verbindungstechnik.
Technische Spezifikationen und Materialeigenschaften
Der WAGO 790-208 Schirmklemmbügel wurde entwickelt, um den Anforderungen moderner Industrie- und Automatisierungsumgebungen gerecht zu werden. Seine Konstruktion berücksichtigt nicht nur die mechanische Stabilität, sondern auch die elektrischen Eigenschaften, die für eine effektive Abschirmung unerlässlich sind.
| Eigenschaft | Details |
|---|---|
| Produktbezeichnung | WAGO 790-208 – Schirmklemmbügel |
| Artikelnummer | 790-208 |
| Geeigneter Kabeldurchmesser (min.) | 3 mm |
| Geeigneter Kabeldurchmesser (max.) | 8 mm |
| Material des Klemmbügels | Hochwertige Metalllegierung mit ausgezeichneter Leitfähigkeit und Korrosionsbeständigkeit. Bietet eine dauerhaft zuverlässige Verbindung auch in feuchten oder aggressiven Umgebungen. |
| Kontaktfläche | Optimierte Geometrie für eine großflächige und sichere Anbindung an die Kabelabschirmung, was für eine effiziente Ableitung von Störströmen entscheidend ist. |
| Montageprinzip | Einfaches und schnelles Anbringen durch Umlegen und Fixieren des Bügels um die Abschirmung. Kein zusätzliches Werkzeug erforderlich. |
| Anwendungsbereich | Industrielle Automatisierung, Schaltschrankbau, Netzwerktechnik, Datentechnik und alle Anwendungen, bei denen eine störungsfreie Signalübertragung und EMV-Konformität erforderlich sind. Ideal zur Erdung von Daten- und Steuerleitungen. |
| Temperaturbereich | Geeignet für den Einsatz in einem breiten Temperaturbereich, typischerweise von -40 °C bis +105 °C, abhängig von den Umgebungsbedingungen und der spezifischen Anwendung. |
| Zulassungen und Normen | Konformität mit relevanten Industrienormen für EMV-Schutz und elektrische Sicherheit. (Details zu spezifischen Normen sind je nach Region und Anwendung zu prüfen.) |
Optimale Anwendungsgebiete für den WAGO 790-208
Der WAGO 790-208 Schirmklemmbügel ist ein unverzichtbares Bauteil in vielen modernen technischen Installationen. Seine Hauptanwendung liegt in der effektiven Erdung von abgeschirmten Kabeln. Dies ist besonders kritisch in Umgebungen, in denen elektromagnetische Störungen auftreten können und die Integrität von Signalen gewährleistet sein muss. Dazu gehören:
- Industrielle Automatisierung: In Produktionshallen, wo eine Vielzahl von Maschinen und Steuergeräten elektrische Felder erzeugen, sorgt der Schirmklemmbügel für eine störungsfreie Kommunikation zwischen SPSen, Sensoren und Aktoren. Die Reduzierung von Störungen verhindert Fehlfunktionen und erhöht die Verfügbarkeit von Anlagen.
- Schaltschrankbau: Bei der Konfektionierung von Schaltschränken ist eine ordnungsgemäße EMV-Entkopplung essenziell. Der WAGO 790-208 ermöglicht die einfache und sichere Erdung von Datenleitungen, Bus-Systemen und Leistungskabeln, um interne Interferenzen zu minimieren und die Einhaltung von EMV-Richtlinien zu gewährleisten.
- Datentechnik und Netzwerkinstallationen: In Rechenzentren, Bürogebäuden und Telekommunikationsinfrastrukturen ist die Signalintegrität von höchster Bedeutung. Der Schirmklemmbügel schützt Netzwerkkabel (z.B. Cat 6, Cat 7) und Datenleitungen vor externen Störfeldern und sorgt für eine zuverlässige Datenübertragung mit hoher Bandbreite.
- Labor- und Messtechnik: In empfindlichen Messumgebungen, in denen kleinste Störsignale den Messergebnissen verfälschen können, bietet der WAGO 790-208 eine effektive Methode zur Abschirmung von Messkabeln und Anschlussleitungen.
- Fahrzeugtechnik und Bahn-Anwendungen: In Fahrzeugen und Bahnanlagen sind die Umgebungsbedingungen oft rau und die Anforderungen an die EMV hoch. Der robuste Aufbau und die zuverlässige Kontaktierung des Schirmklemmbügels machen ihn auch für diese anspruchsvollen Einsatzgebiete geeignet.
FAQ – Häufig gestellte Fragen zu WAGO 790-208 – Schirmklemmbügel, Ø 3 – 8 mm
Warum ist eine gute Erdung der Kabelabschirmung wichtig?
Eine korrekte Erdung der Kabelabschirmung ist essenziell, um unerwünschte elektromagnetische Interferenzen (EMV) zu minimieren. Sie leitet hochfrequente Störströme sicher ab, verhindert die Entstehung von Brummschleifen und schützt so die empfindliche Elektronik vor Fehlfunktionen und Datenverlust. Dies trägt maßgeblich zur Signalintegrität und zur Zuverlässigkeit des Gesamtsystems bei.
Für welche Kabeldurchmesser ist der WAGO 790-208 Schirmklemmbügel geeignet?
Der WAGO 790-208 ist speziell für Kabel mit einem Außendurchmesser im Bereich von 3 mm bis 8 mm konzipiert. Diese Bandbreite deckt eine Vielzahl gängiger abgeschirmter Kabeltypen ab, die in der Automatisierung, Datenübertragung und Elektrotechnik eingesetzt werden.
Benötige ich Spezialwerkzeug, um den WAGO 790-208 anzubringen?
Nein, das Anbringen des WAGO 790-208 Schirmklemmbügels ist bewusst einfach gehalten und erfordert kein Spezialwerkzeug. Der Bügel wird um die Kabelabschirmung gelegt und kann ohne zusätzliche Werkzeuge sicher fixiert werden, was die Installation erheblich vereinfacht und beschleunigt.
Aus welchem Material besteht der WAGO 790-208?
Der Schirmklemmbügel ist aus einer hochwertigen Metalllegierung gefertigt. Dieses Material wurde aufgrund seiner exzellenten elektrischen Leitfähigkeit und seiner hohen Korrosionsbeständigkeit ausgewählt. Dies gewährleistet eine dauerhaft zuverlässige elektrische Verbindung und Beständigkeit auch unter widrigen Umgebungsbedingungen.
Was unterscheidet den WAGO 790-208 von anderen EMV-Abschirmungslösungen?
Der WAGO 790-208 zeichnet sich durch seine einfache, werkzeuglose Montage, die präzise Passform für gängige Kabeldurchmesser und die großflächige, effektive Kontaktierung der Abschirmung aus. Im Vergleich zu zeitaufwendigen Crimpverbindungen oder weniger zuverlässigen Klemmungen bietet dieser Bügel eine schnelle, sichere und technisch überlegene Lösung zur Erdung von Kabelabschirmungen.
Kann der WAGO 790-208 auch in rauen Umgebungen eingesetzt werden?
Ja, aufgrund seiner robusten Konstruktion und der Verwendung korrosionsbeständiger Materialien ist der WAGO 790-208 auch für den Einsatz in rauen Umgebungen geeignet, wie sie beispielsweise in der industriellen Automatisierung oder in Außenanwendungen vorkommen können. Die zuverlässige Kontaktierung bleibt auch unter Einwirkung von Feuchtigkeit und Vibrationen gewährleistet.
Wo finde ich weitere technische Informationen oder Zulassungen für den WAGO 790-208?
Detaillierte technische Datenblätter, Installationsanleitungen und Informationen zu relevanten Zulassungen und Normen für den WAGO 790-208 finden Sie auf der offiziellen WAGO-Website oder direkt bei Ihrem autorisierten Fachhändler. Diese Dokumente enthalten spezifische Angaben zu elektrischen Eigenschaften, Temperaturbereichen und anerkannten Industriestandards.
