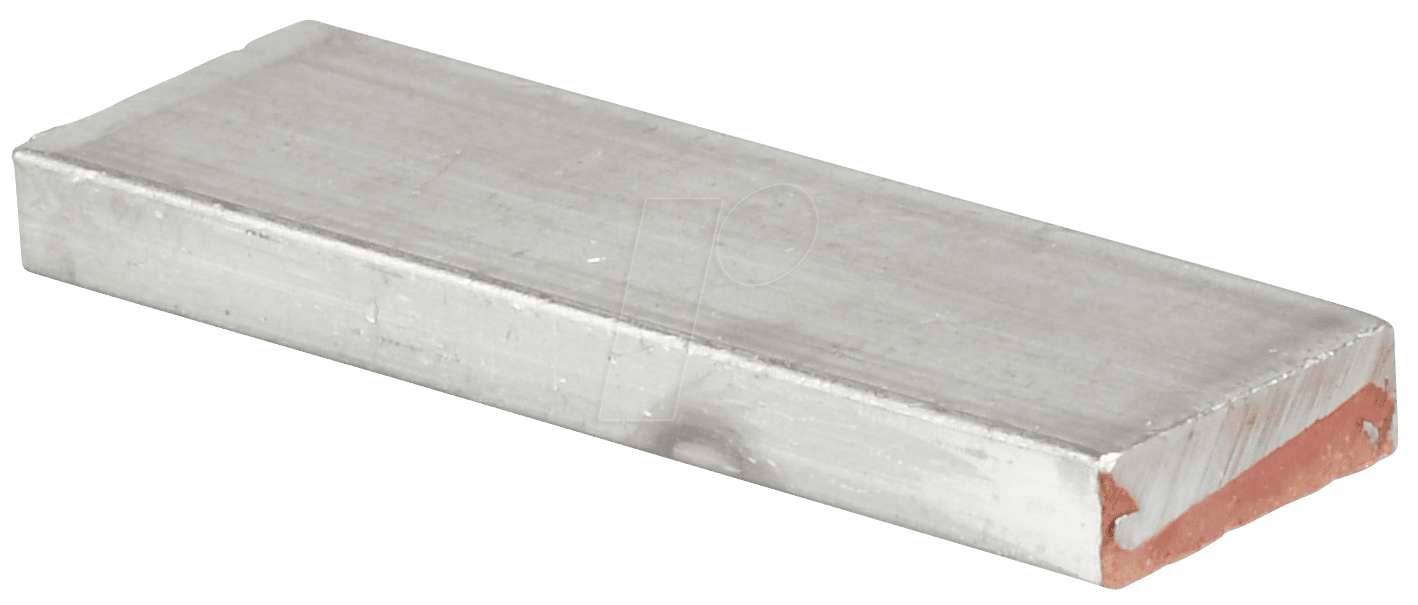

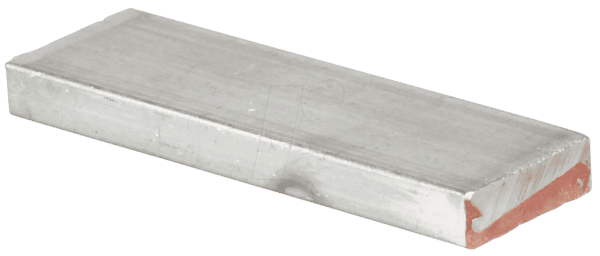

Effiziente Stromverteilung: Die WAGO 790-133 Sammelschiene für professionelle Installationen
Sie suchen nach einer zuverlässigen und zeitsparenden Lösung zur Verteilung von elektrischen Leitern in Schaltschränken und Verteilungen? Die WAGO 790-133 Sammelschiene ist konzipiert, um die Herausforderungen komplexer Verdrahtungsaufgaben zu meistern und bietet Installateuren eine überlegene Alternative zu herkömmlichen Stoßverbindern oder dem manuellen Auflegen von Leitern. Dieses Präzisionswerkzeug ermöglicht eine sichere und konsistente elektrische Verbindung für eine Vielzahl von Anwendungen, von industriellen Steuerungen bis hin zu anspruchsvollen Hausinstallationen.
Maximale Flexibilität und Zeitersparnis: Die Vorteile der WAGO 790-133 Sammelschiene
Die innovative Konstruktion der WAGO 790-133 Sammelschiene hebt sie deutlich von traditionellen Verdrahtungsmethoden ab. Statt aufwendiges Abisolieren und Verschrauben, bietet dieses System eine plug-and-play Lösung, die die Installationszeit drastisch reduziert und die Fehleranfälligkeit minimiert. Jeder Leiter wird einzeln und sicher in die Sammelschiene eingeführt, wodurch eine formschlüssige und vibrationsfeste Verbindung gewährleistet ist. Dies spart nicht nur wertvolle Arbeitszeit, sondern erhöht auch die Zuverlässigkeit und Langlebigkeit Ihrer elektrischen Installationen.
- Schnelle Installation: Deutlich verkürzte Montagezeiten durch steckbare Anschlusstechnik.
- Fehlerfreie Verbindungen: Reduziertes Risiko von Kurzschlüssen oder losen Verbindungen durch automatisierte Klemmtechnologie.
- Hohe Strombelastbarkeit: Konzipiert für den sicheren Durchfluss hoher Ströme gemäß den geltenden Normen.
- Platzsparendes Design: Kompakte Bauweise ermöglicht effiziente Nutzung des vorhandenen Raums in Schaltschränken.
- Universelle Einsetzbarkeit: Geeignet für eine breite Palette von Leiterquerschnitten und Anwendungsszenarien.
- Wartungsfreundlichkeit: Einfache Überprüfung und Austausch von Anschlüssen ohne Demontage der gesamten Verbindung.
- Vibrationssicherheit: Die CAGE CLAMP® Federklemmen-Technologie sorgt für eine dauerhaft sichere Verbindung, auch unter rauen Umgebungsbedingungen.
Technische Spezifikationen im Detail
Die WAGO 790-133 Sammelschiene ist ein Paradebeispiel für Ingenieurskunst und praktische Anwendungsorientierung. Hergestellt aus hochwertigen Materialien, garantiert sie Langlebigkeit und höchste Leistung. Die eingesetzte CAGE CLAMP® Federklemmen-Technologie, ein Markenzeichen von WAGO, steht für Zuverlässigkeit und einfache Handhabung. Dieses System wurde entwickelt, um den Anforderungen moderner Elektroinstallationen gerecht zu werden, bei denen Effizienz, Sicherheit und Zuverlässigkeit an erster Stelle stehen.
Material und Konstruktion
Das Gehäuse der Sammelschiene ist aus einem robusten, flammhemmenden Kunststoff gefertigt, der auch unter thermischer Belastung Stabilität gewährleistet. Die inneren Leiterkontakte bestehen aus einer hochleitfähigen Kupferlegierung, die für eine optimale Stromübertragung sorgt und Korrosionsbeständigkeit aufweist. Jeder Anschlusspunkt ist mit der bewährten CAGE CLAMP® Federklemmen-Technologie ausgestattet, die eine werkzeuglose und sichere Aufnahme von ein- und mehrdrähtigen Leitern ermöglicht. Diese Technologie garantiert eine konstante Anpresskraft, unabhängig von Vibrationen oder Temperaturschwankungen, was zu einer dauerhaft sicheren und niederohmigen Verbindung führt.
Elektrische Leistungsfähigkeit
Die WAGO 790-133 Sammelschiene ist für einen Nennstrom von 32 Ampere ausgelegt, was sie für eine Vielzahl von Anwendungen geeignet macht, bei denen eine präzise und sichere Stromverteilung erforderlich ist. Die Nennspannung liegt bei 400 Volt (entspricht der Überspannungskategorie III), wodurch sie den Anforderungen der meisten Schaltschrankanwendungen vollumfänglich gerecht wird. Die Kurzschlussstromfestigkeit ist auf einen Wert von 10 kA spezifiziert, was ein hohes Maß an Sicherheit auch bei auftretenden Fehlerströmen gewährleistet.
Einsatzbereiche und Anwendungsvielfalt
Die primäre Anwendung der WAGO 790-133 Sammelschiene liegt in der Verteilung von Schutzleitern (PE) und Neutralleitern (N) in Energieverteilungen, Schaltschränken und Anlagen. Sie eignet sich hervorragend für den Einsatz in:
- Industriellen Steuerungs- und Automatisierungssystemen
- Gebäudetechnischen Anlagen und Verteilungen
- Maschinenbau und Apparatebau
- Erneuerbare Energien (z.B. Solaranlagen)
- Schaltschrankbau
Die kompakte Bauweise und die einfache Montage ermöglichen eine flexible Integration in bestehende oder neu geplante Systeme. Die Sammelschiene erleichtert die Organisation von Leitungen und verbessert die Übersichtlichkeit im Schaltschrank.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Sammelschiene |
| Hersteller | WAGO |
| Modellnummer | 790-133 |
| Anzahl Anschlusspunkte | 12 |
| Anschlussart pro Punkt | CAGE CLAMP® Federklemmen-Technologie |
| Max. Leiterquerschnitt (starr) | 4 mm² |
| Max. Leiterquerschnitt (flexibel) | 4 mm² |
| Nennstrom | 32 A |
| Nennspannung | 400 V |
| Überspannungskategorie | III |
| Kurzschlussstromfestigkeit | 10 kA |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff |
| Kontaktmaterial | Hochleitfähige Kupferlegierung |
| Schutzart (mit Abdeckung) | IP20 |
| Montageart | Montage auf Hutprofilschiene (35 mm) oder direkt auf Montageplatte |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C |
| Schutzleiterfunktion | Ja |
| Neutralleiterfunktion | Ja |
Die CAGE CLAMP® Technologie: Ein Garant für Qualität und Zuverlässigkeit
Die Herzstück der WAGO 790-133 Sammelschiene ist die patentierte CAGE CLAMP® Technologie. Diese revolutionäre Klemmtechnik, die seit Jahrzehnten in der Elektroindustrie Maßstäbe setzt, verzichtet auf Schrauben und bietet stattdessen eine Federkraft, die den Leiter sicher und dauerhaft fixiert. Der Anschluss ist denkbar einfach: Der abisolierte Leiter wird in die Klemme eingeführt, und die Feder spannt sich automatisch, um einen niederohmigen Kontakt zu gewährleisten. Diese Technologie ist unempfindlich gegenüber Vibrationen und Temperaturschwankungen, was sie zur idealen Wahl für anspruchsvolle Umgebungen macht.
Die Vorteile der CAGE CLAMP® Technologie im Überblick:
- Werkzeuglose Montage: Kein Schraubendreher oder Spezialwerkzeug erforderlich.
- Dauerhafte Klemmkraft: Die Federkraft bleibt über die gesamte Lebensdauer des Produkts konstant.
- Keine Nachziehbarkeit notwendig: Im Gegensatz zu Schraubverbindungen lockern sich WAGO-Klemmen nicht.
- Vibrationssicher: Perfekt geeignet für Umgebungen mit mechanischen Belastungen.
- Einfache Leiteraufnahme: Sowohl massive als auch feindrähtige Leiter werden sicher und einfach geklemmt.
- Kontinuierliche elektrische Verbindung: Die Federkraft sorgt für einen konstanten Kontaktwiderstand.
FAQ – Häufig gestellte Fragen zu WAGO 790-133 – Sammelschiene
Kann die WAGO 790-133 Sammelschiene auch für andere Leiter als Schutz- und Neutralleiter verwendet werden?
Die WAGO 790-133 Sammelschiene ist primär für die Verteilung von Schutz- (PE) und Neutralleitern (N) konzipiert und zugelassen. Für die Verteilung von Außenleitern (L) werden spezifische Sammelschienen-Systeme von WAGO mit entsprechend höherer Strombelastbarkeit und Isolationsspannung empfohlen.
Welche Leiterquerschnitte können mit der WAGO 790-133 Sammelschiene verbunden werden?
Die Sammelschiene ist für die Aufnahme von ein- und mehrdrähtigen Leitern mit einem Querschnitt von bis zu 4 mm² ausgelegt. Dies deckt einen Großteil der gängigen Anwendungsbereiche ab.
Ist die Installation der WAGO 790-133 Sammelschiene kompliziert?
Nein, die Installation ist bewusst einfach gehalten. Die Sammelschiene wird auf eine 35 mm Hutprofilschiene montiert oder kann direkt auf eine Montageplatte befestigt werden. Die Leiter werden durch die werkzeuglose CAGE CLAMP® Technologie einfach und sicher eingesteckt.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber herkömmlichen Schraubklemmen?
Die CAGE CLAMP® Technologie bietet eine höhere Zuverlässigkeit durch konstante Klemmkraft, ist unempfindlich gegenüber Vibrationen, erfordert keine Nachziehbarkeit und ermöglicht eine schnellere, werkzeuglose Montage. Dies reduziert das Risiko von Installationsfehlern und erhöht die Langlebigkeit der Verbindung.
Ist die WAGO 790-133 Sammelschiene für den Einsatz in Feuchträumen oder im Außenbereich geeignet?
Die Sammelschiene selbst hat die Schutzart IP20, was bedeutet, dass sie vor festen Fremdkörpern von mehr als 12,5 mm geschützt ist. Für den Einsatz in Feuchträumen oder im Außenbereich sind zusätzliche Schutzmaßnahmen oder speziell dafür ausgelegte Gehäuse erforderlich.
Welche Normen und Richtlinien erfüllt die WAGO 790-133 Sammelschiene?
Die WAGO 790-133 Sammelschiene erfüllt relevante Normen und Richtlinien für elektrische Installationskomponenten, darunter die IEC 60998-2-1 und die EN 60998-2-1, die die Anforderungen an Verbindungsgeräte für Kleinspannung in Elektroinstallationen festlegen.
Wie viele Anschlüsse bietet die WAGO 790-133 Sammelschiene?
Die WAGO 790-133 Sammelschiene verfügt über insgesamt 12 Anschlusspunkte, die für die gleichzeitige Aufnahme von Leitern ausgelegt sind.
