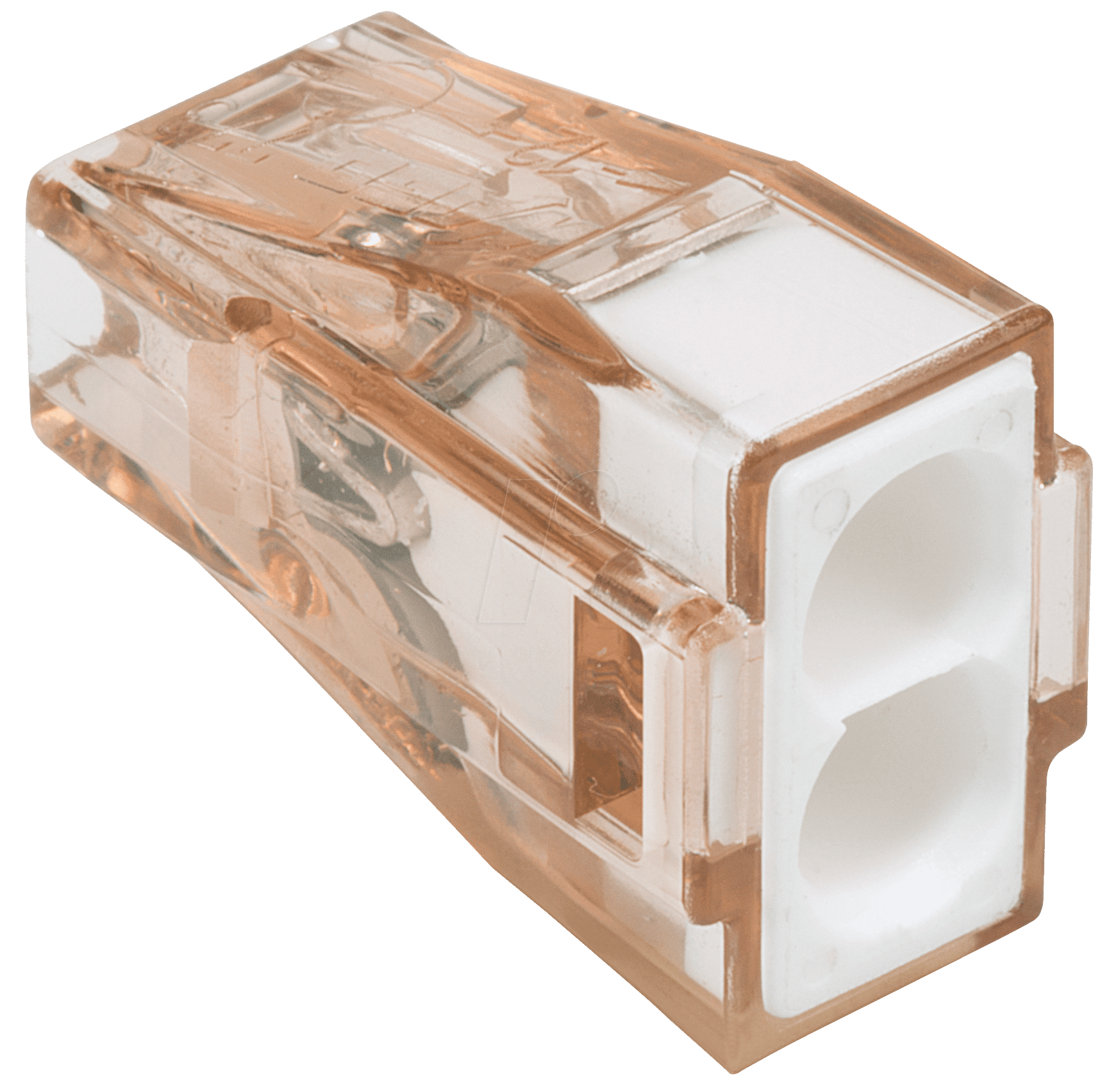

WAGO 773-602: Sichere und Effiziente 2-Leiter-Verbindungen für Ihre Elektroinstallation
Die WAGO 773-602 Verbindungsdosenklemme revolutioniert die Art und Weise, wie Elektriker und versierte Heimwerker Leitungsverbindungen in Installationsdosen herstellen. Dieses Produkt ist die ideale Lösung für alle, die eine schnelle, zuverlässige und normgerechte Verbindung für zwei Leiter ohne Werkzeug benötigen, und ersetzt traditionelle, zeitaufwändige Verbindungsmethoden durch eine fortschrittliche Klemmtechnologie. Speziell entwickelt für einfache und sichere Einleiterverbindungen in Verteilerkästen und Dosen, bietet die 773-602 eine unübertroffene Effizienz und Sicherheit im professionellen Elektrohandwerk.
Maximale Effizienz und Anwenderfreundlichkeit
Die herausragenden Merkmale der WAGO 773-602 liegen in ihrer intuitiven Handhabung und der Eliminierung komplexer Installationsschritte. Ohne die Notwendigkeit von Schraubendrehern oder Abisolierzangen können zwei einzelne Leiter schnell und sicher miteinander verbunden werden. Dies spart wertvolle Zeit auf der Baustelle und minimiert das Risiko von Installationsfehlern. Die integrierte Push-in-Verbindungstechnologie sorgt für einen stabilen und dauerhaften Kontakt, der auch unter wechselnden Temperaturbedingungen zuverlässig Bestand hat.
Überlegene Leistung gegenüber herkömmlichen Verbindungsmethoden
Im Vergleich zu traditionellen Lüsterklemmen oder Scotch-Lok-Verbindern bietet die WAGO 773-602 signifikante Vorteile. Die Klemmkraft der WAGO-Klemmen ist präzise und konstant, was einen dauerhaft niederohmigen Übergang gewährleistet. Dies reduziert das Risiko von Überhitzung und erhöht die Langlebigkeit der elektrischen Anlage. Die kompakte Bauform der 773-602 ermöglicht zudem eine platzsparende Installation, selbst in beengten Dosen. Die automatische Klemmung eliminiert das Risiko von lockeren Verbindungen durch Vibrationen oder thermische Ausdehnung, ein häufiges Problem bei Schraubklemmen.
Konsequente Sicherheit und Zuverlässigkeit
Sicherheit hat bei WAGO oberste Priorität. Die 773-602 Verbindungsdosenklemme ist gemäß den relevanten Normen und Vorschriften entwickelt und geprüft, um höchste Standards zu erfüllen. Die Gehäusekonstruktion aus hochtemperaturbeständigem Kunststoff schützt die innenliegende Klemmstelle zuverlässig vor äußeren Einflüssen wie Staub und Feuchtigkeit, was die Einsatzmöglichkeiten in verschiedensten Umgebungen erweitert. Die integrierte Zugentlastung schützt die angeschlossenen Leiter vor mechanischer Beanspruchung und verhindert ein unbeabsichtigtes Herausrutschen.
Technische Spezifikationen und Produktmerkmale
Die WAGO 773-602 ist für den Einsatz in der Gebäudeinstallation konzipiert und eignet sich hervorragend für die Verbindung von flexiblen und starren Leitern.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Verbindungsdosenklemme |
| Anzahl Leiter | 2 |
| Anschlussart | Push-in-Federklemme |
| Maximaler Leitungsquerschnitt (starr) | 2,5 mm² |
| Maximaler Leitungsquerschnitt (flexibel) | 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Gehäusematerial | Halogenfreier, hochtemperaturbeständiger Kunststoff |
| Farbe | Grau/Weiß (transparent oder opak je nach Ausführung, hier primär grau/weiß für Installationsdosen) |
| Schutzart (bei fachgerechter Installation) | IP20 (im Gehäuse) |
| Umgebungstemperatur (Einsatz) | -40 °C bis +85 °C |
| Abmessungen (L x B x H) | Ca. 16,4 mm x 26,5 mm x 21,5 mm (variiert leicht je nach Serie) |
| Zertifizierungen | VDE, UL, CSA und weitere relevante internationale Normen |
Vorteile der WAGO 773-602 auf einen Blick
- Werkzeuglose Installation: Schnelles und einfaches Stecken der Leiter ohne Schraubendreher.
- Hohe Sicherheit: Sichere Klemmung durch integrierte Federtechnik, verhindert ein Lockern der Verbindung.
- Platzsparendes Design: Kompakte Abmessungen für einfache Montage auch in beengten Installationsdosen.
- Breites Anwendungsspektrum: Geeignet für verschiedenste Leiterarten (starr und flexibel) in der Elektroinstallation.
- Dauerhaft niederohmige Verbindungen: Reduziert Energieverluste und das Risiko von Überhitzung.
- Langlebigkeit und Zuverlässigkeit: Robuste Bauweise für eine lange Lebensdauer Ihrer Elektroinstallation.
- Normgerechte Ausführung: Erfüllt die strengen Anforderungen nationaler und internationaler Sicherheitsstandards.
- Effizienzsteigerung: Signifikante Zeitersparnis auf der Baustelle und Reduzierung von Montagefehlern.
Umfassende Einsatzmöglichkeiten in der Elektroinstallation
Die WAGO 773-602 Verbindungsdosenklemme ist ein vielseitiges Produkt, das in nahezu allen Bereichen der Elektroinstallation Anwendung findet. Von der klassischen Hausinstallation über die Verlegung von Leitungen in Gewerbeobjekten bis hin zu anspruchsvollen Projekten im Schaltanlagenbau – die Klemme ermöglicht stets eine schnelle und sichere Verbindung.
Besonders hervorzuheben ist der Einsatz in Verteilerkästen, wo eine Vielzahl von Leitern effizient und geordnet zusammengeführt werden muss. Die kompakte Bauform der 773-602 erleichtert hierbei die Organisation und gewährleistet gleichzeitig einen zuverlässigen elektrischen Kontakt über die gesamte Lebensdauer der Anlage. Ob Sie eine neue Installation durchführen oder eine bestehende Anlage erweitern, die WAGO 773-602 bietet eine zuverlässige und zukunftssichere Lösung.
Die Möglichkeit, sowohl starre als auch flexible Leiter mit Querschnitten bis zu 2,5 mm² sicher zu verbinden, macht diese Klemme zu einem unverzichtbaren Werkzeug für Elektrofachkräfte. Die integrierte Zugentlastung schützt die angeschlossenen Kabel vor mechanischer Beschädigung, was besonders in Umgebungen mit häufigen Vibrationen oder Bewegungen von entscheidender Bedeutung ist.
Die Verwendung von halogenfreiem und hochtemperaturbeständigem Kunststoff im Gehäuse sorgt für zusätzliche Sicherheit. Im Brandfall emittiert das Material keine korrosiven Gase, was den Schutz von Menschen und Sachwerten erhöht. Diese Eigenschaft ist insbesondere in öffentlichen Gebäuden, Krankenhäusern und Serverräumen von großer Bedeutung.
Die WAGO 773-602 zeichnet sich durch ihre einfache Handhabung aus: Nach dem Abisolieren des Leiters wird dieser einfach in die Klemmöffnung gesteckt. Der interne Mechanismus greift den Leiter und sorgt für einen dauerhaft stabilen Kontakt. Zum Lösen der Verbindung kann der Leiter einfach durch Drehen und Ziehen herausgezogen werden. Diese intuitive Bedienung reduziert die Einarbeitungszeit und minimiert das Fehlerrisiko für Anwender.
Die Nennspannung von 400 V und der Nennstrom von 24 A decken den Großteil der Anforderungen in der Niederspannungsinstallation ab. Dies ermöglicht den Einsatz der Klemme in einer breiten Palette von Anwendungen, von einfachen Steckdosenanschlüssen bis hin zu komplexeren Stromkreisen.
Die WAGO 773-602 ist nicht nur ein Produkt, sondern eine Systemlösung, die die Effizienz und Sicherheit Ihrer Elektroinstallation nachhaltig verbessert. Die konsequente Weiterentwicklung der Push-in-Klemmtechnologie durch WAGO garantiert, dass Sie stets auf dem neuesten Stand der Technik arbeiten.
FAQ – Häufig gestellte Fragen zu WAGO 773-602 – Verbindungsdosenklemmen, 2-Leiter-Klemme
Kann die WAGO 773-602 auch für flexible Leiter verwendet werden?
Ja, die WAGO 773-602 ist ausdrücklich für die Verbindung von sowohl starren als auch flexiblen Leitern mit einem Querschnitt von bis zu 2,5 mm² konzipiert und zertifiziert. Die interne Federtechnologie sorgt für einen sicheren Halt und einen zuverlässigen Kontakt unabhängig von der Leiterflexibilität.
Ist die Installation der WAGO 773-602 wirklich werkzeuglos möglich?
Absolut. Das Kernmerkmal der WAGO 773-602 ist die Push-in-Verbindungstechnologie, die es ermöglicht, abisolierte Leiter einfach und ohne jegliches Werkzeug in die Klemme einzustecken. Dies spart Zeit und reduziert das Risiko von Installationsfehlern.
Welche Sicherheitsstandards erfüllt die WAGO 773-602?
Die WAGO 773-602 erfüllt eine Vielzahl von internationalen und nationalen Sicherheitsstandards und ist entsprechend zertifiziert, darunter VDE, UL und CSA. Diese Zertifizierungen garantieren die Einhaltung höchster Sicherheitsanforderungen für den Einsatz in elektrischen Installationen.
Kann die Klemme in feuchten Umgebungen eingesetzt werden?
Die WAGO 773-602 hat eine Schutzart von IP20, was bedeutet, dass sie vor dem Eindringen von festen Fremdkörpern größer als 12,5 mm geschützt ist, aber keinen Schutz gegen Wasser bietet. Für feuchte oder nasse Umgebungen sind spezielle Gehäuse oder andere Verbindungsarten erforderlich. Innerhalb einer geschlossenen und trockenen Installationsdose bietet sie jedoch einen effektiven Schutz.
Wie lange ist die Lebensdauer der WAGO 773-602?
Die WAGO 773-602 ist für eine lange Lebensdauer ausgelegt. Die präzise Federtechnologie und die hochwertigen Materialien gewährleisten einen stabilen und dauerhaft niederohmigen Kontakt über viele Jahre hinweg. Die genaue Lebensdauer hängt von den Umgebungsbedingungen und der Belastung ab, ist aber für die vorgesehene Einsatzdauer einer Elektroinstallation ausgelegt.
Kann ich die WAGO 773-602 mehrmals verwenden?
Ja, die WAGO 773-602 kann mehrmals verwendet werden. Die Leiter können durch Drehen und Ziehen wieder aus der Klemme entfernt werden. Bei jeder Wiederverwendung sollte jedoch sichergestellt werden, dass die Leiterenden sauber abisoliert sind und die Klemmstelle richtig sitzt.
Was passiert, wenn ich mehr als zwei Leiter anschließen möchte?
Die WAGO 773-602 ist spezifisch für die Verbindung von genau zwei Leitern konzipiert. Für Anwendungen, bei denen mehr als zwei Leiter verbunden werden müssen, bietet WAGO entsprechende Klemmen mit mehr Anschlüssen, wie beispielsweise die WAGO 221 oder andere Varianten der 773er Serie mit mehr Steckplätzen an.
