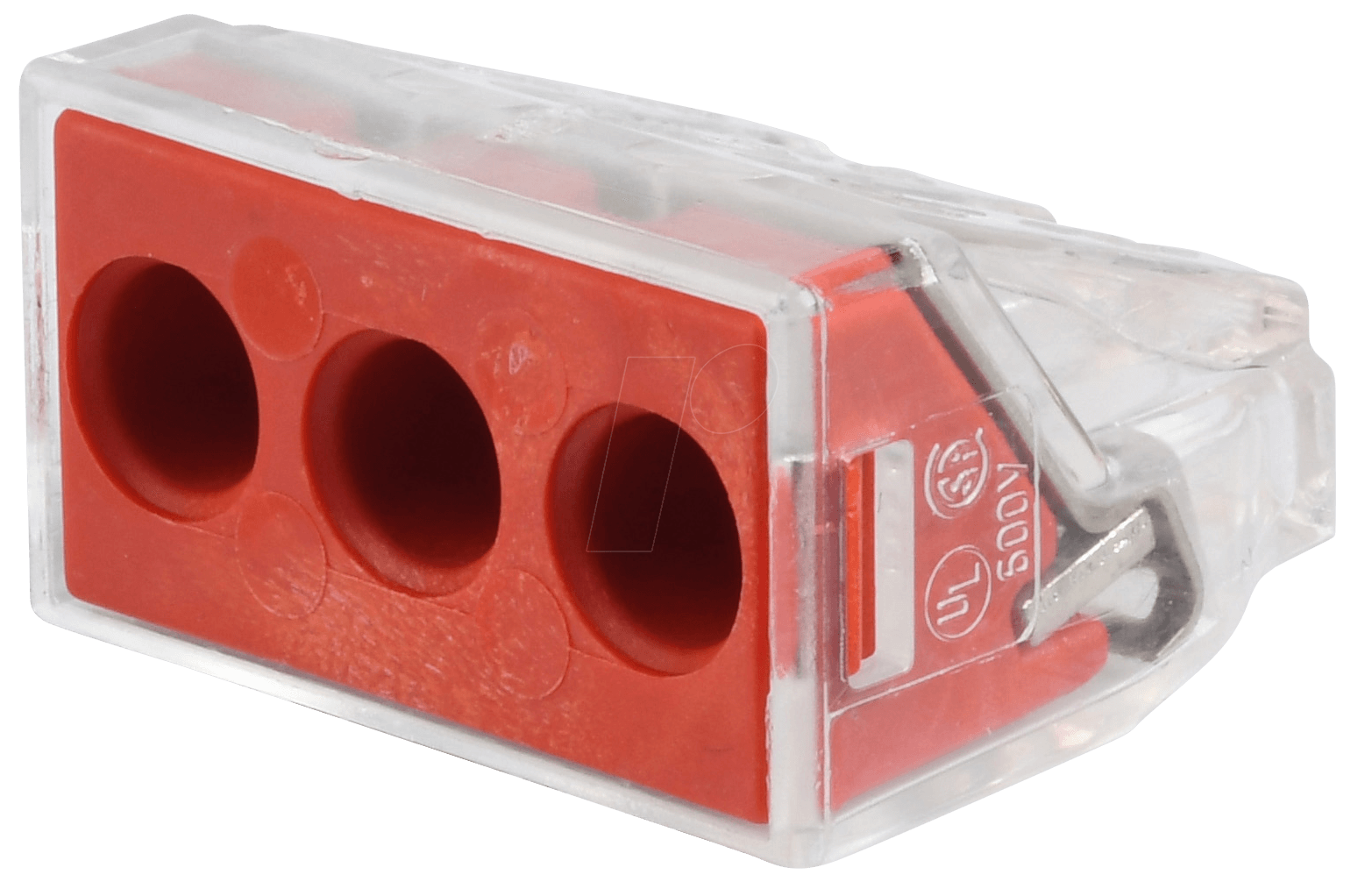

WAGO 773-173: Die sichere und effiziente Verbindung für Ihre Elektroinstallation
Die WAGO 773-173 Verbindungsdosenklemme ist die ideale Lösung für alle, die eine zuverlässige und zeitsparende Methode zur Verdrahtung von 3-Leiter-Systemen suchen. Sie richtet sich an Elektrofachleute, Heimwerker und alle Anwender, die Wert auf Sicherheit, Langlebigkeit und einfache Handhabung legen, insbesondere wenn es um die Installation in Verteilerdosen, Abzweigdosen oder anderen Anschlussbereichen geht.
Revolutionäre Klemmtechnik für maximale Zuverlässigkeit
Herkömmliche Verbindungsmethoden mit Schraubklemmen oder Lötverbindungen sind oft zeitaufwendig, fehleranfällig und erfordern spezielles Werkzeug. Die WAGO 773-173 setzt hier neue Maßstäbe durch die innovative PUSH WIRE®-Anschlusstechnik. Diese Technologie ermöglicht ein schnelles und werkzeugloses Einführen der Leiter, was die Installationszeit drastisch reduziert und gleichzeitig eine sichere, dauerhaft zugfeste Verbindung gewährleistet. Im Gegensatz zu Schraubverbindungen, die sich im Laufe der Zeit lockern können und zu Kontaktschwächen führen, bietet die WAGO Klemme eine konstante Federkraft, die auch bei Temperaturschwankungen und Vibrationen für einen sicheren Halt sorgt. Dies minimiert das Risiko von Kurzschlüssen und Bränden und erhöht die allgemeine Sicherheit Ihrer elektrischen Anlagen signifikant.
Vielseitige Anwendungsbereiche und überzeugende Vorteile
Die WAGO 773-173 ist ein wahres Multitalent für die moderne Elektroinstallation:
- Schnelle und einfache Montage: Dank der werkzeuglosen PUSH WIRE®-Anschlusstechnik ist die Verdrahtung in Sekunden erledigt. Kein Abisolieren, kein Festschrauben – einfach den abisolierten Leiter einführen.
- Sicherheit auf höchstem Niveau: Die integrierte Käfigzugfeder sorgt für eine dauerhaft zugfeste und sichere Verbindung, die auch Vibrationen standhält. Dies ist entscheidend für die Langlebigkeit und Sicherheit Ihrer Elektroinstallationen.
- Universell einsetzbar: Geeignet für massive und eindrähtige Leiter von 0,5 mm² bis 2,5 mm². Ideal für den Einsatz in Verteilern, Abzweigdosen, beim Anschluss von Leuchten, Steckdosen und vielen anderen Anwendungen in der Gebäudeinstallation.
- Platzsparendes Design: Die kompakte Bauform der Klemme ermöglicht eine einfache Unterbringung auch in beengten Platzverhältnissen, wie sie in vielen Verteilerdosen typisch sind.
- Zertifizierte Qualität: WAGO steht für höchste Qualität und Sicherheit. Die 773-173 Serie ist gemäß internationaler Standards geprüft und zertifiziert, was Ihnen zusätzliche Sicherheit gibt.
- Fehlervermeidung: Die klare Struktur und die einfache Handhabung reduzieren das Risiko von Verdrahtungsfehlern, was besonders bei komplexeren Installationen von Vorteil ist.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 773-173 Verbindungsdosenklemme zeichnet sich durch ihre robuste Konstruktion und hochwertige Materialien aus, die auf Langlebigkeit und Zuverlässigkeit ausgelegt sind.
| Eigenschaft | Detail |
|---|---|
| Produktname | WAGO 773-173 Verbindungsdosenklemme |
| Leiteranzahl | 3 |
| Anschlusstechnik | PUSH WIRE® |
| Max. Bemessungsspannung (III/2) | 400 V |
| Max. Stoßspannungsfestigkeit (III/2) | 4 kV |
| Max. Nennstrom | 24 A |
| Leiterquerschnitt eindrähtig | 0,5 mm² – 2,5 mm² |
| Anzahl der Anschlüsse | 3 |
| Gehäusematerial | Flammhemmendes Polyamid 6.6 |
| Farbe | Grau |
| Temperaturbereich (Dauerbetrieb) | Bis 105 °C |
| Isolationsmaterial | Hochtemperaturkunststoff |
| Anwendungsbereich | Gebäudeinstallation, Verteilerdosen, Abzweigdosen |
| Konformität | CE, VDE, UL |
Häufig gestellte Fragen zu WAGO 773-173 – Verbindungsdosenklemme, 3-Leiter-Klemme
Welche Art von Leitern kann ich mit der WAGO 773-173 verwenden?
Die WAGO 773-173 Verbindungsdosenklemme ist für die Aufnahme von eindrähtigen Leitern (Massivdraht) mit einem Querschnitt von 0,5 mm² bis 2,5 mm² konzipiert. Sie ist nicht für flexible oder mehrdrähtige Leiter vorgesehen, dafür bietet WAGO andere Produktserien an.
Ist die Installation der WAGO 773-173 auch für Laien ohne Elektriker-Ausbildung geeignet?
Grundsätzlich ist die Handhabung der WAGO Klemmen sehr einfach und werkzeuglos. Dennoch erfordern Elektroinstallationen ein tiefes Verständnis der geltenden Sicherheitsvorschriften und Normen. Wir empfehlen dringend, Arbeiten an der Elektroinstallation, insbesondere in sicherheitsrelevanten Bereichen, immer von einem qualifizierten Elektrofachbetrieb durchführen zu lassen, um die Sicherheit und Konformität zu gewährleisten.
Wie unterscheidet sich die WAGO 773-173 von älteren Verbindungstechniken wie Lüsterklemmen?
Die WAGO 773-173 nutzt die PUSH WIRE®-Technologie mit einer integrierten Käfigzugfeder. Dies sorgt für eine dauerhaft zugfeste und wartungsfreie Verbindung. Lüsterklemmen hingegen erfordern das Festschrauben von Leitern, was sich mit der Zeit lockern kann und zu schlechten Kontakten und potenziellen Brandgefahren führt. Die WAGO Klemme ist zudem deutlich kompakter und einfacher zu handhaben.
Kann die WAGO 773-173 in feuchten Umgebungen eingesetzt werden?
Die Klemme selbst ist aus robusten, hochwertigen Materialien gefertigt, die für den Einsatz in typischen Installationsumgebungen geeignet sind. Für den Einsatz in Umgebungen mit hoher Feuchtigkeit oder speziellen Ex-Zonen sind jedoch spezifische Schutzmaßnahmen und geeignete Komponenten erforderlich. Bitte konsultieren Sie im Zweifel die geltenden Normen und einen Fachmann.
Wie viele Verbindungen kann ich maximal pro Klemme herstellen?
Die WAGO 773-173 ist als 3-Leiter-Klemme ausgelegt. Das bedeutet, Sie können bis zu drei einzelne Leiter gleichzeitig in einer Klemme verbinden, wobei jeder Leiter einen eigenen Anschlusskanal hat.
Was bedeutet die Angabe „Bemessungsspannung (III/2)“?
Diese Angabe bezieht sich auf die Überspannungskategorie III, Verschmutzungsgrad 2. Die Überspannungskategorie III beschreibt typischerweise Installationen in Gebäuden, wo eine hohe Zuverlässigkeit und Sicherheit gefordert ist. Der Verschmutzungsgrad 2 gibt Auskunft über die erwartete Umgebung (typischerweise normale Haushalts- oder Büroumgebung). Die Angabe von 400 V ist die zulässige Höchstspannung für diese Kategorie und Anwendung.
Bietet WAGO auch Klemmen für mehr als 3 Leiter an?
Ja, WAGO bietet eine breite Palette an Verbindungsdosenklemmen mit unterschiedlichen Leiterzahlen an, um den verschiedensten Anforderungen gerecht zu werden. So finden Sie neben 2-, 3- und 4-Leiter-Klemmen auch Varianten für mehr Anschlüsse in unserem Sortiment.
