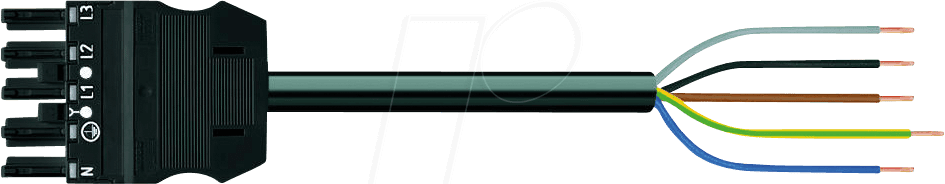

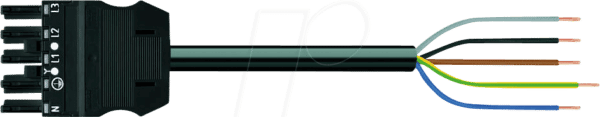

WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung, 5-pol: Sichere und Flexible Energieverteilung für Profis
Wenn es um die professionelle und zuverlässige Stromversorgung komplexer elektrischer Installationen geht, ist die WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung, 5-pol die ideale Lösung. Dieses hochqualitative Verbindungselement adressiert die Notwendigkeit einer schnellen, fehlerfreien und demontierbaren Verkabelung in gewerblichen Gebäuden, Industrieanlagen und anspruchsvollen Beleuchtungssystemen. Für Elektriker, Planer und Systemintegratoren, die Wert auf Effizienz, Sicherheit und Langlebigkeit legen, bietet diese Anschlussleitung eine überlegene Alternative zu herkömmlichen Klemmverbindungen und festverdrahteten Lösungen.
Die Vorteile der WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung
Die WAGO 771-9517-1 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für anspruchsvolle Projekte machen:
- Schnelle und einfache Montage: Dank des bewährten WAGO-Steckverbindungssystems entfällt zeitaufwendiges Abisolieren und Verschrauben von Leitern. Die Installation erfolgt durch einfaches Aufstecken, was die Durchlaufzeiten auf der Baustelle signifikant reduziert.
- Hohe Zuverlässigkeit und Sicherheit: Die kontaktiertechnologie von WAGO gewährleistet dauerhaft sichere und niederohmige Verbindungen, die Vibrationen und Temperaturschwankungen standhalten. Dies minimiert das Risiko von Ausfällen und erhöht die Betriebssicherheit Ihrer Anlagen.
- Flexibilität und Demontierbarkeit: Die modulare Bauweise ermöglicht eine einfache Anpassung der Installation und eine problemlose Demontage, beispielsweise bei Wartungsarbeiten oder Umbauten. Dies erhöht die Flexibilität Ihrer elektrischen Infrastruktur.
- Platzersparnis: Das kompakte Design der WINSTA® MIDI Steckverbinder reduziert den Platzbedarf im Schaltschrank und in Kabelkanälen, was besonders in beengten Verhältnissen von Vorteil ist.
- Fehlervermeidung: Die codierten Steckverbindungen verhindern ein falsches Zusammenstecken der Pole und minimieren so das Risiko von Verdrahtungsfehlern, die zu kostspieligen Schäden führen könnten.
- Erfüllung höchster Industriestandards: WAGO-Produkte sind für ihre Robustheit und Langlebigkeit bekannt und erfüllen internationale Normen und Zulassungen, was Ihnen zusätzliche Sicherheit gibt.
- Zeit- und Kostenersparnis: Die Summe der oben genannten Vorteile führt zu einer deutlichen Reduzierung von Montagezeit und Lohnkosten, was die Gesamtprojektkosten senkt.
Technische Spezifikationen und Materialqualität
Die WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung, 5-pol wurde für den professionellen Einsatz konzipiert und überzeugt durch hochwertige Materialien und eine durchdachte Konstruktion.
| Merkmal | Details |
|---|---|
| Produktname | WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung |
| Polanzahl | 5 |
| Anschlussart | Steckverbindungssystem |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 250 V (gemäß EN 61984) |
| Nennstrom | 16 A (gemäß EN 61984) |
| Gehäusematerial | Hochleistungskunststoff, flammwidrig |
| Federkontaktmaterial | Kupferlegierung, verzinnt oder versilbert |
| Isolationswiderstand | > 10 MΩ |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart (montiert) | IP20 (bei bestimmungsgemäßem Gebrauch) |
| Farbe | Grau (Standardgehäuse) |
| Zulassungen | CE, VDE, UL (abhängig von spezifischer Ausführung und Region) |
| Einsatzbereiche | Industrieautomatisierung, Gebäudeinstallation, Beleuchtungstechnik, Maschinenbau |
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit der WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung, 5-pol erschließt sich in einer breiten Palette von Anwendungen:
- Industrielle Automation: Zur schnellen und sicheren Anbindung von Sensoren, Aktoren, Steuerungen und anderen Komponenten in automatisierten Fertigungslinien. Die Robustheit und Zuverlässigkeit sind hier essenziell für unterbrechungsfreie Prozesse.
- Gebäude- und Beleuchtungstechnik: Ideal für die Verdrahtung von Lüftungs- und Klimaanlagen, Verteilerkästen, Schaltschränken sowie für die flexible Montage und Wartung von Beleuchtungssystemen, beispielsweise in Büros, Shops oder öffentlichen Einrichtungen.
- Maschinen- und Anlagenbau: Die WINSTA® MIDI Serie ermöglicht eine standardisierte und effiziente Verkabelung von Maschinen, die häufig transportiert oder umkonfiguriert werden müssen. Die einfache Demontage spart wertvolle Zeit.
- Messen und Veranstaltungen: Für temporäre Installationen, bei denen Flexibilität und eine schnelle Aufbauzeit im Vordergrund stehen. Die Anschlussleitung ermöglicht eine saubere und sichere Verkabelung von Licht- und Tontechnik.
- Erneuerbare Energien: Auch in kleineren Anlagen zur Energieerzeugung kann die WAGO 771-9517-1 zur zuverlässigen Verbindung von Komponenten zum Einsatz kommen, wo eine robuste und wartungsarme Lösung gefragt ist.
Semantische Einordnung und Branchenspezifische Bedeutung
Die WAGO 771-9517-1 ist mehr als nur eine Anschlussleitung; sie ist ein integraler Bestandteil eines modularen Verdrahtungssystems, das die Effizienz und Sicherheit in der modernen Elektroinstallation revolutioniert hat. Die WINSTA® MIDI Serie, zu der diese Anschlussleitung gehört, setzt Maßstäbe für Steckverbindungen im Leistungsbereich bis 16 Ampere. Durch die Anwendung von CAGE CLAMP® oder PUSH WIRE® Technologien in den zugehörigen Steckverbindern (nicht direkt in der Leitung selbst, aber im Gesamtsystem), wird eine permanente, vibrationssichere und niederohmige Verbindung sichergestellt. Dies ist in Umgebungen, die von mechanischer Beanspruchung oder thermischen Zyklen geprägt sind, von entscheidender Bedeutung. Die 5-polige Ausführung ermöglicht dabei die gleichzeitige Übertragung von Phasen, Neutralleiter und Schutzleiter sowie zusätzlich zwei Steuer- oder Kommunikationsleitungen, was die Funktionalität erweitert und die Anzahl der benötigten Kabelstränge reduziert. Die semantische Relevanz ergibt sich aus der Rolle als Schlüsselelement für die Realisierung von dezentralen Energieverteilungen und intelligenten Vernetzungslösungen, die immer mehr an Bedeutung gewinnen.
FAQ – Häufig gestellte Fragen zu WAGO 771-9517-1 – WINSTA® MIDI Anschlussleitung, 5-pol
Ist die WAGO 771-9517-1 für den Einsatz im Außenbereich geeignet?
Die WINSTA® MIDI Anschlussleitung selbst ist standardmäßig für den Einsatz in trockenen Innenräumen konzipiert und hat eine Schutzart von IP20. Für Außenanwendungen oder Umgebungen mit erhöhter Feuchtigkeit müssten entsprechende IP-geschützte Stecker und Gehäusekomponenten aus dem WAGO-Portfolio oder von Drittanbietern in Verbindung mit dieser Leitung verwendet werden.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Die WAGO 771-9517-1 ist für Leiterquerschnitte von 0,5 mm² bis maximal 2,5 mm² sowohl für massive als auch für feindrähtige Leiter ausgelegt. Dies deckt den Großteil der typischen Anwendungen im Bereich der Energieverteilung ab.
Kann ich unterschiedliche Leiterarten (z.B. einadrig und mehradrig) in derselben Anschlussleitung verwenden?
Ja, die WAGO WINSTA® MIDI Steckverbindungen sind so konzipiert, dass sie sowohl massive als auch feindrähtige Leiter mit Aderendhülsen (bei feindrähtigen Leitern empfohlen) aufnehmen können. Es ist jedoch ratsam, innerhalb eines Anschlusses einheitliche Leiterarten zu verwenden, um eine optimale Kontaktierung zu gewährleisten.
Ist die WAGO 771-9517-1 mit anderen WAGO-Steckverbinderserien kompatibel?
Die WINSTA® MIDI Serie ist ein eigenständiges System. Die 771-9517-1 Anschlussleitung ist speziell für die Verwendung mit anderen Komponenten des WINSTA® MIDI Steckverbindersystems konzipiert. Eine Kompatibilität mit anderen WAGO-Serien wie WAGO 221 oder X-COM® ist in der Regel nicht gegeben, da die mechanischen und elektrischen Abmessungen abweichen.
Wie wird die Verbindung gegen das versehentliche Lösen gesichert?
Die WINSTA® MIDI Steckverbindungen rasten beim Zusammenstecken hör- und spürbar ein und bieten eine formschlüssige Verbindung. Eine zusätzliche mechanische Sicherung ist in den meisten Standardanwendungen nicht erforderlich, da die Rastnasen eine hohe Haltekraft gewährleisten.
Ist diese Anschlussleitung für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Die Standardausführung der WAGO 771-9517-1 ist nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zugelassen. Für solche speziellen Anwendungen sind explosionsgeschützte Komponenten erforderlich, die separat geprüft und zertifiziert sein müssen.
Was bedeutet die 5-polige Ausführung genau?
Eine 5-polige Anschlussleitung bedeutet, dass sie fünf separate Leiterbahnen für die Signalübertragung bietet. Typischerweise werden diese genutzt für: Phase 1, Phase 2, Phase 3 (bei Drehstrom), Neutralleiter und Schutzleiter. Alternativ können die zusätzlichen Pole für Steuerungs- oder Kommunikationssignale verwendet werden, was die Integration von intelligenten Systemen erleichtert.
