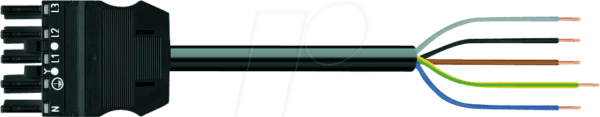

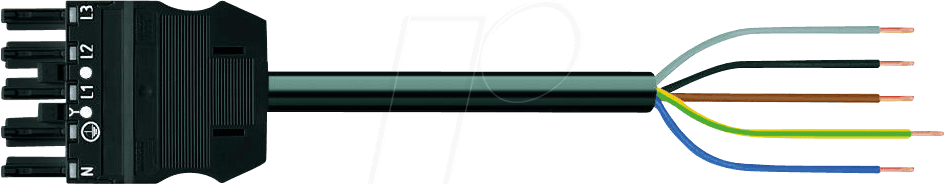

Sichere und Effiziente Verdrahtung mit der WAGO 771-9516-3 WINSTA® MIDI Anschlussleitung
Die WAGO 771-9516-3 WINSTA® MIDI Anschlussleitung, 5-pol ist die professionelle Lösung für Anwender, die eine zuverlässige und zeitsparende Verbindung von elektrischen Komponenten in anspruchsvollen Umgebungen benötigen. Speziell konzipiert für die schnelle und sichere Installation in der Gebäudeautomatisierung, im Maschinenbau und in der Lichttechnik, eliminiert diese Anschlussleitung die Notwendigkeit komplexer und fehleranfälliger Verdrahtungsmethoden.
Maximale Anschlussflexibilität für Ihre Projekte
Die WAGO 771-9516-3 zeichnet sich durch ihre intuitive und werkzeuglose Stecktechnologie aus, die eine erhebliche Beschleunigung von Montageprozessen ermöglicht. Mit 5 Polen bietet sie die notwendige Flexibilität für eine Vielzahl von Anwendungen, von der Stromversorgung bis hin zur Signalübertragung in komplexen Systemen. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine langanhaltende Performance und Sicherheit.
Überlegene Vorteile gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Anschlussmethoden, die oft Schraubklemmen oder Lötverbindungen erfordern, bietet die WAGO 771-9516-3 entscheidende Vorteile:
- Werkzeuglose Montage: Reduziert Montagezeit und -kosten signifikant, da kein Werkzeug zum Anschluss der Leiter benötigt wird.
- Hohe Zuverlässigkeit: Die bewährte CAGE CLAMP® Anschlussklemmentechnik von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung.
- Schutz vor Verdrahtungsfehlern: Die eindeutige Farbkodierung und Steckgeometrie minimieren das Risiko von Fehlanschlüssen.
- Einfache Wartung und Erweiterung: Bestehende Installationen können schnell und unkompliziert erweitert oder modifiziert werden, ohne die gesamte Verbindung trennen zu müssen.
- Kompakte Bauform: Ermöglicht platzsparende Installationen, auch in engen Verteilerkästen oder Gehäusen.
- Vielfältige Einsatzmöglichkeiten: Ideal für den Einsatz in Bereichen, die eine hohe Flexibilität und schnelle Installation erfordern, wie z.B. in der flexiblen Verkabelung von Maschinen, Beleuchtungssystemen oder in der Gebäudeautomation.
- Beständigkeit gegenüber Umwelteinflüssen: Hochwertige Materialien gewährleisten Langlebigkeit und Sicherheit auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen und Qualität
Die WAGO 771-9516-3 WINSTA® MIDI Anschlussleitung, 5-pol repräsentiert die Spitzenklasse in puncto Materialqualität und technischer Ausführung. Ihre Konstruktion ist auf maximale Funktionalität und Sicherheit ausgelegt, um den Anforderungen professioneller Elektroinstallationen gerecht zu werden.
| Merkmal | Details |
|---|---|
| Produktbezeichnung | WAGO 771-9516-3 – WINSTA® MIDI Anschlussleitung, 5-pol |
| Anschlusstechnik | WAGO CAGE CLAMP® (steckbar) |
| Anzahl der Pole | 5 |
| Leiterquerschnitt (starr) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel) | 0,5 mm² – 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 20 A |
| Schutzart | IP20 (ungesteckt), IP67 (gesteckt, je nach Anwendung und Steckerdesign) |
| Gehäusematerial | Hochleistungskunststoff, UV-beständig und halogenfrei |
| Isolationsmaterial der Leiterkontakte | Hochwertige Legierung mit hoher Leitfähigkeit |
| Farbe | Gehäuse: Grau, Steckverbinder: Verschiedene Farbkodierungen zur eindeutigen Zuordnung |
| Temperaturbereich (Betrieb) | -20 °C bis +70 °C |
| Zertifizierungen | CE, VDE, UL (je nach Ausführung und regionalen Vorschriften) |
| Einsatzbereiche | Gebäudeautomation, Lichttechnik, Maschinenbau, Steuerungsbau, Schaltschrankverkabelung, flexible Stromversorgung. |
Anwendungsbereiche und Installationsvorteile
Die WAGO 771-9516-3 WINSTA® MIDI Anschlussleitung, 5-pol ist konzipiert für eine breite Palette von Anwendungen, bei denen Zuverlässigkeit, Geschwindigkeit und Flexibilität im Vordergrund stehen. Sie ist die ideale Wahl für professionelle Elektroinstallateure, Elektrotechniker und Anlagenbauer, die Wert auf Effizienz und Qualität legen.
Gebäudeautomation: In modernen Gebäuden sind intelligente Steuerungssysteme unerlässlich. Die WAGO 771-9516-3 ermöglicht die schnelle und sichere Verkabelung von Sensoren, Aktoren und Steuergeräten, was die Installation von Smart-Home-Lösungen und komplexen Gebäudeleittechnik-Systemen erheblich vereinfacht.
Lichttechnik: Ob in der Bühnenbeleuchtung, in Verkaufsräumen oder in industriellen Anlagen – die Anforderungen an flexible und sichere Lichtverkabelung sind hoch. Diese Anschlussleitung ermöglicht eine schnelle Anpassung von Beleuchtungssystemen und die einfache Integration von LED-Modulen und Steuerungen.
Maschinenbau und Schaltschrankbau: Die kompakte Bauform und die robuste Ausführung der WINSTA® MIDI Komponenten eignen sich hervorragend für die Verdrahtung von Maschinen und Anlagen. Sie erleichtert die Wartung und die Anpassung von Produktionslinien, da Komponenten schnell ausgetauscht oder hinzugefügt werden können, ohne den gesamten Schaltplan neu verdrahten zu müssen.
Industrielle Anwendungen: In Umgebungen, die Vibrationen und wechselnde Temperaturen ausgesetzt sind, bietet die CAGE CLAMP® Technologie von WAGO eine überlegene Verbindungssicherheit gegenüber herkömmlichen Schraubverbindungen. Dies minimiert Ausfallzeiten und erhöht die Betriebssicherheit.
Der Mehrwert der WAGO Steckverbindungstechnologie
Die Grundlage der Überlegenheit der WAGO 771-9516-3 liegt in der patentierten CAGE CLAMP® Anschlussklemmentechnik. Diese federbasierte Verbindungstechnologie bietet im Gegensatz zu Schraubklemmen eine konstante Klemmkraft, unabhängig von Vibrationen oder thermischen Ausdehnungen des Leiters. Dies eliminiert die Notwendigkeit eines Nachziehens und garantiert eine langfristig sichere und wartungsfreie Verbindung. Die steckbare Ausführung der WINSTA® MIDI Serie erweitert dieses Prinzip um eine weitere Ebene der Effizienz und Flexibilität.
Die Auswahl des richtigen Leitungsquerschnitts ist entscheidend für die Sicherheit und Leistungsfähigkeit elektrischer Installationen. Die WAGO 771-9516-3 ist für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² (sowohl starr als auch flexibel) ausgelegt. Dies deckt einen Großteil der gängigen Anforderungen in der Niederspannungsinstallation ab und bietet eine hohe Flexibilität bei der Auswahl der anzuschließenden Komponenten.
FAQ – Häufig gestellte Fragen zu WAGO 771-9516-3 – WINSTA® MIDI Anschlussleitung, 5-pol
Wie wird die WAGO 771-9516-3 WINSTA® MIDI Anschlussleitung installiert?
Die Installation ist denkbar einfach und erfolgt werkzeuglos. Die ab isolierten Leiterenden werden einfach in die entsprechenden Anschlusspunkte gesteckt, wo sie durch die interne CAGE CLAMP® Technologie sicher fixiert werden. Die farbliche Kennzeichnung und die mechanische Kodierung verhindern Fehlanschlüsse.
Für welche Leiterquerschnitte ist die Anschlussleitung geeignet?
Die WAGO 771-9516-3 ist für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² sowohl für massive als auch für flexible Leiter ausgelegt.
Welche Schutzart bietet die WINSTA® MIDI Anschlussleitung?
Im gesteckten Zustand erreicht die WINSTA® MIDI Serie je nach Ausführung und Anwendung Schutzarten bis zu IP67. Ungesteckt ist die Anschlussleitung typischerweise mit IP20 geschützt.
Kann ich die Anschlussleitung auch in feuchten Umgebungen einsetzen?
Für Anwendungen in feuchten Umgebungen oder im Außenbereich sind spezielle Ausführungen mit höherer Schutzart (z.B. IP67) erhältlich. Die Standardversion ist für trockene Umgebungen ausgelegt.
Was sind die Hauptvorteile der CAGE CLAMP® Anschlussklemme gegenüber einer Schraubklemme?
Die CAGE CLAMP® Klemme nutzt eine Federkraft zur sicheren Fixierung des Leiters. Dies garantiert eine konstante Klemmkraft, die unabhängig von Vibrationen oder Temperaturschwankungen ist, und eliminiert die Notwendigkeit eines Nachziehens.
Ist die WAGO 771-9516-3 für alle Stromstärken geeignet?
Die Anschlussleitung ist für eine Nennspannung von 250 V und einen Nennstrom von 20 A ausgelegt. Für Anwendungen mit höheren Stromanforderungen sind andere WAGO Produktserien verfügbar.
Wie unterscheidet sich die WINSTA® MIDI Serie von anderen WAGO Produktlinien?
Die WINSTA® MIDI Serie zeichnet sich durch ihre kompakte Bauform, die steckbare Ausführung und die hohe Flexibilität für spezifische Anwendungen in der Gebäudeautomation und Lichttechnik aus. Sie bietet eine schnelle und zuverlässige Lösung für modulare Verdrahtung.
