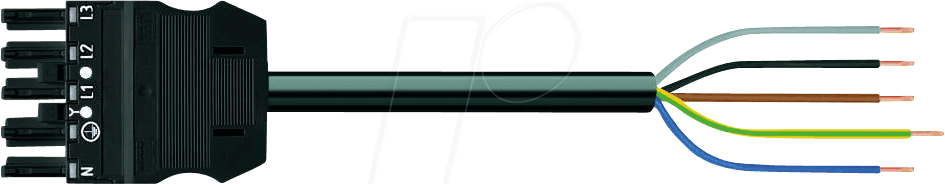

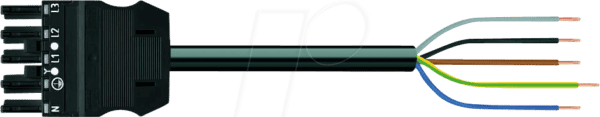

Optimale Verbindungen für anspruchsvolle Elektroinstallationen: Die WAGO 771-9516-1 WINSTA® MIDI Anschlussleitung, 5-pol
Suchen Sie nach einer zuverlässigen und effizienten Lösung für die Verkabelung Ihrer anspruchsvollen Elektroinstallationen, insbesondere im Bereich der Gebäudeautomatisierung und Beleuchtungstechnik? Die WAGO 771-9516-1 WINSTA® MIDI Anschlussleitung mit 5 Polen ist die ideale Wahl für Elektrofachkräfte und Planer, die auf höchste Qualität, Sicherheit und Flexibilität setzen. Dieses hochwertige Verbindungselement löst das Problem komplexer und zeitaufwendiger Verdrahtungsarbeiten, indem es eine sichere, schnelle und fehlerfreie Montage ermöglicht, die herkömmliche Klemmtechniken bei weitem übertrifft.
Die Überlegenheit der WAGO WINSTA® MIDI Serie
Die WAGO 771-9516-1 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl gegenüber Standardlösungen machen. Statt mühsamen und fehleranfälligen Verschraubungen oder dem Löten von Verbindungen bietet WAGO eine integrierte und wartungsfreie CAGE CLAMP® Verbindungstechnologie. Dies garantiert eine dauerhaft sichere und vibrationsfeste Kontaktierung, die auch unter extremen Bedingungen Bestand hat. Die modulare Bauweise der WINSTA® MIDI Serie ermöglicht eine hohe Flexibilität und Skalierbarkeit für nahezu jede Anforderung in modernen Elektroinstallationen.
Innovative Technologie für maximale Effizienz und Sicherheit
Die WAGO 771-9516-1 nutzt die patentierte CAGE CLAMP® Anschlusstechnik, die für ihre Zuverlässigkeit und Langlebigkeit bekannt ist. Diese Technologie erlaubt ein werkzeugloses und schnelles Verdrahten von Leitern mit unterschiedlichen Querschnitten. Das steckbare System reduziert den Installationsaufwand signifikant und minimiert das Risiko von Verdrahtungsfehlern, was insbesondere bei größeren Projekten zu erheblichen Zeit- und Kosteneinsparungen führt. Die 5-polige Ausführung bietet dabei die notwendige Flexibilität für anspruchsvolle Schaltungen in der Gebäudetechnik, wie z.B. die Ansteuerung von Lichtsystemen mit Dimmfunktion, die Verteilung von Steuerungs- und Sensordaten oder die Integration von mehrphasigen Verbrauchern.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 771-9516-1 WINSTA® MIDI Anschlussleitung ist ein universelles Verbindungselement für eine Vielzahl von Anwendungen, die höchste Ansprüche an Zuverlässigkeit und Flexibilität stellen:
- Gebäudeautomation: Perfekt geeignet für die Vernetzung von Sensoren, Aktoren, Steuerungen und Bussystemen, die eine zuverlässige Signalübertragung erfordern.
- Beleuchtungstechnik: Ermöglicht die einfache und sichere Verteilung von Strom und Steuerungsdaten für komplexe Lichtinstallationen, inklusive Dimm- und Farbsteuerungen.
- Schaltschrankbau: Bietet eine platzsparende und effiziente Lösung für die Verdrahtung von Komponenten in Schaltschränken, wo schnelle Montage und Wartungsfreundlichkeit entscheidend sind.
- Industrielle Anwendungen: Robustheit und hohe Überstromfestigkeit machen sie ideal für den Einsatz in industriellen Umgebungen, wo Zuverlässigkeit oberste Priorität hat.
- Erneuerbare Energien: Geeignet für die Verkabelung von Komponenten in Photovoltaikanlagen oder anderen dezentralen Energieversorgungssystemen, die eine sichere und wartungsarme Verbindung benötigen.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 771-9516-1 WINSTA® MIDI Anschlussleitung ist ein Produkt, das auf höchste technische Standards und Langlebigkeit ausgelegt ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten eine überragende Leistung und Sicherheit:
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | WAGO WINSTA® MIDI Anschlussleitung |
| Polanzahl | 5-polig |
| Anschlusstechnik | CAGE CLAMP® Stechverbindung |
| Leiterart | Massivleiter, feindrähtig mit Aderendhülse, mehrdrähtig |
| Nennspannung | Geeignet für Spannungen bis zu den in der jeweiligen Anwendung und Norm zulässigen Grenzen, typischerweise 400V |
| Nennstrom | Bis zu 16 A, je nach Anwendungsbereich und Querschnitt |
| Querschnittsbereich | Flexibel, von 0,5 mm² bis 2,5 mm² (abhängig von Leiterart und Konfiguration) |
| Isolationsmaterial | Hochwertiger und flammwidriger Kunststoff (z.B. Polycarbonat), geprüft nach relevanten Normen |
| Schutzart | Die Anschlussleitung selbst bietet keine eigene Schutzart, die Gesamtinstallation muss entsprechend ausgelegt sein. Die Steckerkomponenten sind in der Regel für IP20 oder höher ausgelegt. |
| Farbe | Standardmäßig Grau oder Schwarz zur Kennzeichnung von Verbindungen |
| Umgebungstemperatur | Betriebsbereiche typischerweise von -20 °C bis +50 °C, abhängig von spezifischer Ausführung und Belastung |
| Konformität | Erfüllt relevante Normen und Richtlinien wie IEC, UL und VDE für elektrische Verbindungen |
Die Vorteile der WAGO CAGE CLAMP® Technologie
Die CAGE CLAMP® Technologie ist das Herzstück der WAGO Verbindungstechnik und bietet entscheidende Vorteile:
- Werkzeuglose Montage: Schnelles und einfaches Einstecken von Leitern ohne Schraubendreher, was Zeit spart und Ermüdung reduziert.
- Sichere und dauerhafte Verbindung: Die Federkraft sorgt für einen konstanten Anpressdruck, der auch bei Vibrationen und Temperaturschwankungen eine zuverlässige Verbindung aufrechterhält. Dies eliminiert das Nachziehen von Schraubklemmen.
- Fehlervermeidung: Die klare Steckverbindung reduziert das Risiko von falschen Anschlüssen und Kurzschlüssen.
- Vielfalt an Leitern: Ermöglicht das Verbinden von massiven, feindrähtigen und mehrdrähtigen Leitern mit oder ohne Aderendhülsen in einem einzigen Klemmenblock.
- Platzersparnis: Die kompakte Bauweise ermöglicht eine hohe Verdrahtungsdichte, was besonders in engen Bauräumen von Vorteil ist.
- Wartungsfrei: Einmal korrekt montiert, sind CAGE CLAMP® Verbindungen wartungsfrei und bieten eine langfristige Betriebssicherheit.
Sicherheit und Normenkonformität
Die WAGO 771-9516-1 WINSTA® MIDI Anschlussleitung wurde unter Berücksichtigung strengster Sicherheitsstandards entwickelt. Sie entspricht den relevanten nationalen und internationalen Normen, darunter:
- IEC 61984: Norm für Steckverbinder für Personen- und Sachschäden.
- IEC 60947-7-2: Norm für elektrische Anschlussklemmen für Schaltschränke.
- UL-Zertifizierung: Gewährleistet die Eignung für den Einsatz in Nordamerika.
- VDE-Prüfung: Bestätigt die Erfüllung deutscher Sicherheitsstandards.
Diese Konformität stellt sicher, dass die Anschlussleitung bedenkenlos in professionellen Elektroinstallationen eingesetzt werden kann, wo höchste Sicherheitsanforderungen gelten.
Häufig gestellte Fragen zu WAGO 771-9516-1 – WINSTA® MIDI Anschlussleitung, 5-pol
Was sind die Hauptvorteile der WAGO 771-9516-1 gegenüber herkömmlichen Anschlussklemmen?
Die Hauptvorteile liegen in der werkzeuglosen Montage, der dauerhaft sicheren und wartungsfreien Verbindung dank CAGE CLAMP® Technologie, der Reduzierung von Verdrahtungsfehlern und der erheblichen Zeitersparnis bei der Installation. Dies macht sie zur überlegenen Wahl für professionelle Elektroinstallationen.
Ist die WAGO 771-9516-1 auch für feindrähtige Leiter geeignet?
Ja, die WAGO 771-9516-1 ist für die Aufnahme von massiven Leitern, feindrähtigen Leitern (mit oder ohne Aderendhülse) und mehrdrähtigen Leitern konzipiert. Die CAGE CLAMP® Technologie ermöglicht die flexible Aufnahme verschiedener Leiterarten.
Welche maximale Stromstärke und Spannung kann die Anschlussleitung verarbeiten?
Die Nennspannung liegt typischerweise bei 400V und die Nennstromstärke bei bis zu 16A, abhängig von der spezifischen Ausführung, dem verwendeten Leiterquerschnitt und den geltenden Installationsvorschriften. Es ist stets ratsam, die genauen Spezifikationen im Datenblatt der jeweiligen Produktvariante zu prüfen.
Wie wird die WAGO 771-9516-1 in die bestehende Elektroinstallation integriert?
Die Anschlussleitung wird als steckbares Verbindungselement verwendet. Die zu verbindenden Kabel werden einfach in die vorgesehenen Öffnungen der CAGE CLAMP® Klemmen gesteckt. Die 5-polige Ausführung erlaubt die gleichzeitige Verbindung von bis zu fünf Leitern für Stromversorgung und Steuerungssignale.
Welche Rolle spielt die Farbkennzeichnung der WAGO WINSTA® MIDI Komponenten?
Die Farbkennzeichnung, z.B. Grau oder Schwarz, dient der eindeutigen Identifizierung und Zuordnung der Anschlussleitungen und Steckverbinder innerhalb einer Installation. Dies erleichtert die Planung, Montage und spätere Wartung, da verschiedene Stromkreise oder Funktionen schnell erkennbar sind.
Ist die WAGO 771-9516-1 für den Einsatz im Außenbereich geeignet?
Die Anschlussleitung selbst hat in der Regel die Schutzart IP20. Für den Einsatz im Außenbereich oder in Feuchträumen sind spezielle Gehäuse und entsprechend zertifizierte WAGO WINSTA® MIDI Steckverbinder erforderlich, die eine höhere Schutzart (z.B. IP65) gewährleisten.
Wie lange ist die Lebensdauer einer CAGE CLAMP® Verbindung?
Die CAGE CLAMP® Verbindung ist für eine sehr lange Lebensdauer ausgelegt und gilt als wartungsfrei. Bei korrekter Anwendung und innerhalb der zulässigen Betriebsparameter kann von einer Lebensdauer von mehreren Jahrzehnten ausgegangen werden, da die Federkraft konstant bleibt und keine mechanische Abnutzung durch Nachziehen stattfindet.
