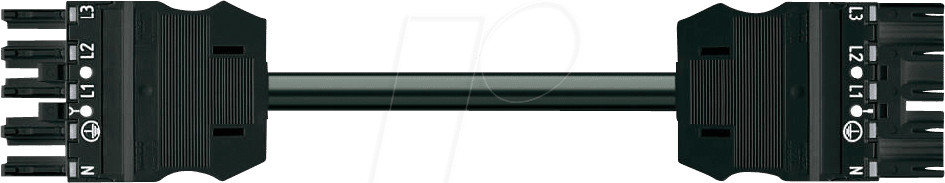

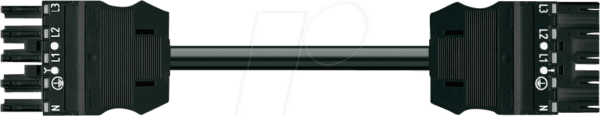

Maximale Anschlussflexibilität und Zuverlässigkeit mit der WAGO 771-9506-3 WINSTA® MIDI Verbindungsleitung
Die WAGO 771-9506-3 WINSTA® MIDI Verbindungsleitung, 5-pol, ist die intelligente Lösung für Elektriker und Systemintegratoren, die eine schnelle, sichere und flexible Verdrahtung in anspruchsvollen Umgebungen benötigen. Dieses innovative Verbindungssystem eliminiert die Notwendigkeit aufwendiger und zeitintensiver Schraubverbindungen und ermöglicht eine reproduzierbare, fehlerfreie Installation in nahezu jeder Anwendung. Ideal für die Gebäudeinstallation, den Schaltschrankbau und die Beleuchtungstechnik, wo Effizienz und Zuverlässigkeit im Vordergrund stehen.
Überlegene Verbindungstechnik: Der WAGO WINSTA® MIDI Vorteil
Im Gegensatz zu herkömmlichen Verbindungsmethoden, die anfällig für Vibrationslockerungen und Installationsfehler sind, bietet die WAGO 771-9506-3 eine bahnbrechende Federklemmtechnologie. Diese Technologie garantiert eine dauerhaft sichere und zugentlastete elektrische Verbindung, selbst unter extremen Bedingungen. Die 5-polige Ausführung ermöglicht die gleichzeitige Anbindung von Leitern für Strom, Neutralleiter, Schutzleiter sowie zwei zusätzliche Signal- oder Steueradern, was die Komplexität von Verdrahtungsaufgaben signifikant reduziert.
Unverzichtbare Eigenschaften für professionelle Anwendungen
Die WAGO 771-9506-3 WINSTA® MIDI Verbindungsleitung zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur ersten Wahl für anspruchsvolle Projekte machen:
- Zeitersparnis: Schnelle und einfache Steckverbindung ohne Werkzeugeinsatz spart bis zu 50% Installationszeit im Vergleich zu traditionellen Methoden.
- Fehlersichere Montage: Klare Farbcodierung und mechanische Kodierung verhindern Fehlsteckungen und gewährleisten höchste Sicherheit.
- Hohe Strombelastbarkeit: Ausgelegt für professionelle Anwendungen mit entsprechend hoher Stromtragfähigkeit, was sie für eine Vielzahl von Geräten und Systemen geeignet macht.
- Robustheit und Langlebigkeit: Hochwertige Materialien und eine solide Konstruktion sorgen für eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Flexibilität im System: Nahtlose Integration in das WINSTA® MIDI Steckverbindersystem ermöglicht eine modulare und erweiterbare Installation.
- Vibrationssicherheit: Die Federklemmen behalten ihre Klemmkraft auch bei starken Vibrationen, was Ausfällen vorbeugt.
- Zugentlastung: Integrierte Zugentlastung schützt die angeschlossenen Leiter vor mechanischer Beanspruchung.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Verbindungsleitung |
| Serie | WINSTA® MIDI |
| Polzahl | 5-polig |
| Hersteller | WAGO |
| Konfektionierung | Fertig konfektioniert mit Steckverbindern an beiden Enden |
| Anschlussart | Federklemme (Push-in-CAGE CLAMP®) |
| Leiterquerschnitt (massiv) | Geeignet für massive Leiter im Bereich von 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (flexibel) | Geeignet für flexible Leiter mit Aderendhülse im Bereich von 0,5 mm² bis 2,5 mm² |
| Nennspannung | Bis 400 V (abhängig von der Anwendung und den verwendeten Steckverbindern) |
| Nennstrom | Bis 16 A (abhängig von der Anwendung und den verwendeten Steckverbindern) |
| Umgebungstemperatur | Betriebstemperatur üblicherweise zwischen -25 °C und +85 °C, je nach spezifischem Steckverbinder |
| Schutzart (Stecker) | IP20 im gesteckten Zustand, erweiterbar mit entsprechenden Gehäusen für höhere Schutzarten |
| Isolationsmaterial | Hochwertiger, flammhemmender Kunststoff (z.B. Polycarbonat) |
| Farbe | Standardfarbe des Gehäuses (oft Grau oder Blau, je nach Konfiguration) |
| Zulassungen | Konformität mit relevanten Normen wie VDE, UL, CSA, je nach spezifischem Produktdesign und Region |
Anwendungsbereiche: Wo die WAGO 771-9506-3 glänzt
Die Vielseitigkeit der WAGO 771-9506-3 WINSTA® MIDI Verbindungsleitung eröffnet zahlreiche Einsatzmöglichkeiten in modernen Elektroinstallationen:
- Gebäudeautomation: Zuverlässige Verbindungen für Steuerungs-, Sensorik- und Aktorik-Anwendungen in intelligenten Gebäuden.
- Schaltschrankbau: Schnelle und geordnete Verdrahtung von Komponenten in Schaltschränken, was Wartung und Fehlersuche erleichtert.
- Industrielle Automatisierung: Robuste Verbindungen in Produktionsumgebungen, die Vibrationen und wechselnden Temperaturen standhalten.
- Beleuchtungssysteme: Effiziente und sichere Anbindung von LED-Leuchten, Notbeleuchtung und Steuerungssystemen.
- Geräteanschluss: Ermöglicht eine einfache und schnelle Demontage und Montage von Geräten, z.B. für Wartungszwecke.
- Sondermaschinenbau: Flexible Verkabelung für spezifische Anforderungen in kundenspezifischen Maschinen und Anlagen.
Die Technologie hinter der Verbindung: Push-in-CAGE CLAMP®
Die Kerntechnologie der WAGO 771-9506-3 ist die Push-in-CAGE CLAMP®-Verbindung. Dieses einzigartige Klemmprinzip kombiniert die Vorteile der bewährten CAGE CLAMP®-Technologie mit einer vereinfachten Steckverbindung. Hierbei wird der abisolierte Leiter einfach in die Anschlussöffnung gesteckt. Ein federbelasteter Klemmbügel sorgt dann für einen sicheren und dauerhaften Kontakt. Dies eliminiert den Bedarf an Werkzeugen zum Öffnen und Schließen der Klemme und minimiert das Risiko von beschädigten Leitern, wie es bei Schraubverbindungen auftreten kann. Die integrierte Zugentlastung sorgt dafür, dass die elektrische Verbindung nicht durch mechanische Belastung der Anschlussleitung beeinträchtigt wird.
Nachhaltigkeit und Sicherheit: Mehr als nur eine Verbindung
WAGO legt großen Wert auf die Nachhaltigkeit seiner Produkte. Die WAGO 771-9506-3 wird aus hochwertigen, langlebigen Materialien gefertigt, die eine lange Lebensdauer des Produkts gewährleisten und somit zur Reduzierung von Elektroschrott beitragen. Darüber hinaus sind die verwendeten Kunststoffe typischerweise flammhemmend und selbstverlöschend, was die Brandschutzanforderungen in Elektroinstallationen erfüllt. Die inhärente Fehlersicherheit der WINSTA® MIDI Technologie minimiert das Risiko von Kurzschlüssen und Bränden, die durch unsachgemäße Verbindungen entstehen können.
FAQ – Häufig gestellte Fragen zu WAGO 771-9506-3 – WINSTA® MIDI Verbindungsleitung, 5-pol
Was sind die Hauptvorteile der WAGO 771-9506-3 gegenüber herkömmlichen Lüsterklemmen?
Die WAGO 771-9506-3 bietet eine signifikant schnellere und sicherere Anschlussmöglichkeit dank der Push-in-CAGE CLAMP®-Technologie. Sie vermeidet locker werdende Schraubverbindungen, ist vibrationssicher und ermöglicht eine fehlerfreie Montage durch mechanische Kodierung, was bei einfachen Lüsterklemmen nicht der Fall ist.
Kann die WAGO 771-9506-3 für alle Arten von Leitern verwendet werden?
Ja, die Leitung ist für sowohl massive als auch flexible Leiter (mit Aderendhülse) geeignet. Der zulässige Leiterquerschnitt reicht von 0,5 mm² bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
Ist die WAGO 771-9506-3 für den Einsatz im Außenbereich geeignet?
Die Verbindungsleitung selbst ist für den Einsatz in trockenen Innenräumen konzipiert. Für den Einsatz unter Umwelteinflüssen wie Feuchtigkeit oder Staub müssen entsprechende WINSTA® MIDI Steckverbinder mit höherer Schutzart (IP-Klasse) und geeigneten Gehäusen verwendet werden.
Welche Strom- und Spannungsbelastbarkeit hat die WAGO 771-9506-3?
Die Nennspannung liegt bei bis zu 400 V und die Nennstrombelastbarkeit bei bis zu 16 A. Diese Werte können je nach spezifischer Ausführung des verbundenen Steckverbinders und der Anwendung variieren und sollten entsprechend den Projektanforderungen geprüft werden.
Wie wird sichergestellt, dass die Kabel nicht versehentlich aus der Klemme gezogen werden?
Die Push-in-CAGE CLAMP®-Technologie gewährleistet eine extrem sichere und dauerhafte Klemmung. Zusätzlich sorgt eine integrierte Zugentlastung am Steckverbinder dafür, dass die angeschlossenen Kabel mechanisch gestützt werden und die elektrische Verbindung nicht unter Zugspannung steht.
Ist die WAGO 771-9506-3 mit anderen Steckverbindersystemen kompatibel?
Die WAGO 771-9506-3 ist Teil des WAGO WINSTA® MIDI Steckverbindersystems und ist somit primär mit anderen Komponenten dieser Serie kompatibel. Sie ist nicht direkt mit Systemen anderer Hersteller austauschbar, die ein anderes Stecksystem verwenden.
Welche Vorteile bietet die 5-polige Ausführung gegenüber einer 3-poligen?
Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von mehr Leitern, z.B. für Strom, Neutralleiter, Schutzleiter sowie zwei zusätzliche Steuer- oder Signalleiter. Dies vereinfacht die Verkabelung komplexer Systeme erheblich und reduziert den Bedarf an zusätzlichen Kabeln oder Verteilerdosen.
