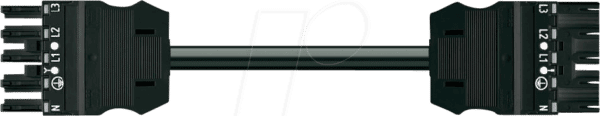

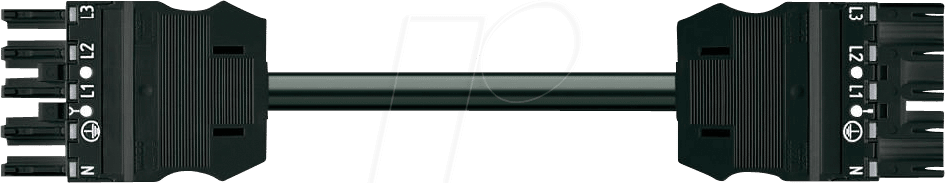

WAGO 771-9506-1 – WINSTA® MIDI Verbindungsleitung, 5-pol: Effiziente und sichere Stromverteilung für Profis
Sie suchen eine zuverlässige und standardkonforme Lösung zur schnellen und sicheren Stromverteilung in anspruchsvollen Elektroinstallationen? Die WAGO 771-9506-1 WINSTA® MIDI Verbindungsleitung mit 5 Polen ist präzise für Elektrotechniker, Planer und Systemintegratoren entwickelt, die höchste Ansprüche an Flexibilität, Geschwindigkeit und Sicherheit stellen. Diese Leitung vermeidet zeitaufwändiges Verdrahten und minimiert Fehlerquellen, was zu einer erheblichen Effizienzsteigerung bei Projekten führt.
Maximale Effizienz durch steckbare Technologie
Die WINSTA® MIDI-Steckverbindungstechnologie von WAGO revolutioniert die Art und Weise, wie elektrische Verbindungen hergestellt werden. Anstatt Kabel einzeln abisolieren, verdrillen und in Klemmen einführen zu müssen, ermöglicht diese Verbindungsleitung ein einfaches Stecken. Dies spart wertvolle Zeit auf der Baustelle, reduziert die Fehleranfälligkeit und sorgt für eine konsistente und zuverlässige Verbindung bei jeder Anwendung.
Die Vorteile der WAGO 771-9506-1
- Zeitersparnis: Deutlich reduzierte Installationszeiten im Vergleich zu herkömmlichen Verdrahtungsmethoden durch das steckbare System.
- Sicherheit: Sichere und zugentlastete Verbindungen, die Vibrationen und mechanischen Belastungen standhalten.
- Flexibilität: Ermöglicht einfache Anpassungen und Erweiterungen von Installationen.
- Standardkonformität: Erfüllt höchste Branchenstandards für elektrische Verbindungen und Sicherheit.
- Fehlerreduzierung: Das steckbare System minimiert das Risiko von Fehlverdrahtungen und lockeren Kontakten.
- Wiederholgenauigkeit: Jede Verbindung ist so zuverlässig wie die vorherige, was eine gleichbleibende Qualität gewährleistet.
- Einfache Montage: Kein spezielles Werkzeug für die Verbindung selbst notwendig, was die Handhabung vereinfacht.
Technische Spezifikationen im Detail
Die WAGO 771-9506-1 WINSTA® MIDI Verbindungsleitung ist ein Meisterwerk der Ingenieurskunst, das für anspruchsvolle Umgebungen konzipiert wurde. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Netz-, Steuerungs- und Datenleitungen, was die Installation weiter vereinfacht und die Anzahl der benötigten Kabel reduzieren kann.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 771-9506-1 WINSTA® MIDI Verbindungsleitung |
| Anzahl der Pole | 5-polig |
| Anschlusssystem | WINSTA® MIDI |
| Nennspannung | 300 V (gemäß EN 61984) |
| Nennstrom | 16 A (gemäß EN 61984) |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr/flexibel ohne Aderendhülse) | 0,5 mm² bis 4 mm² |
| Farbe | Schwarz (spezifisch für die WINSTA® MIDI-Reihe zur Kennzeichnung) |
| Isolationsmaterial | Hochwertiger und flammhemmender Kunststoff (z.B. Polyamid) für erhöhte Sicherheit und Langlebigkeit. |
| Kontaktmaterial | Korrosionsbeständige Legierung für zuverlässigen Stromfluss und geringen Übergangswiderstand. |
| Schutzart | IP20 (bei gesteckter Verbindung und sachgemäßer Montage) |
| Betriebstemperatur | -20 °C bis +85 °C (typischer Bereich für industrielle Anwendungen) |
| Zulassungen | CE, VDE, UL (abhängig von der spezifischen Produktvariante und Region) |
| Einsatzbereich | Schaltschrankbau, Gebäudeinstallation, Industrieautomation, Leuchtenanschluss, Beleuchtungstechnik, Verteilung von Energie und Steuersignalen. |
Anwendungsbereiche: Wo die WAGO 771-9506-1 glänzt
Die WAGO 771-9506-1 WINSTA® MIDI Verbindungsleitung ist aufgrund ihrer Robustheit, Flexibilität und des einfachen Handlings die ideale Wahl für eine Vielzahl von Anwendungen. Sie findet ihren Einsatz in:
- Industrieautomation: Schnelle und zuverlässige Verkabelung von Maschinen, Steuerungen und Sensoren, auch in vibrationsintensiven Umgebungen.
- Schaltschrankbau: Effiziente und übersichtliche Verdrahtung von Komponenten, die eine hohe Dichte an Anschlüssen erfordern.
- Gebäudeinstallation: Ermöglicht eine einfache und sichere Installation von Beleuchtungssystemen, Steckdosen und anderen elektrischen Verbrauchern, insbesondere bei Nachrüstungen oder Umbauten.
- Leuchtenanschluss: Vereinfacht den Anschluss von energieeffizienten LED-Leuchten und anderen Beleuchtungssystemen, was Installationszeiten drastisch reduziert.
- Anlagenbau: Ermöglicht modulare und flexible Aufbaukonzepte, die eine schnelle Anpassung an sich ändernde Anforderungen zulassen.
- Transportwesen: In Fahrzeugen und Schiffsinstallationen, wo Vibrationen und mechanische Belastungen eine Herausforderung darstellen.
Die 5-polige Ausführung bietet hierbei den Vorteil, dass sie neben der Stromversorgung auch Steuerungs- oder Datensignale über ein einziges Kabel leiten kann, was die Installation weiter vereinfacht und die Kabellage reduziert.
Vorteile gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Methoden, wie z.B. der Einzeladerverdrahtung mit Lüsterklemmen oder Klemmblöcken, bietet die WAGO 771-9506-1 WINSTA® MIDI Verbindungsleitung entscheidende Vorteile:
- Konsistente Qualität: Jede Steckverbindung von WAGO ist auf Langlebigkeit und sicheren Kontakt ausgelegt. Bei manueller Verdrahtung kann die Qualität stark variieren, abhängig von der Erfahrung des Installateurs.
- Schnelligkeit: Die Installationszeit wird um bis zu 70% reduziert, da das Abisolieren und Verdrahten entfällt.
- Platzersparnis: Das kompakte Design der WINSTA® MIDI-Steckverbinder ermöglicht eine höhere Packungsdichte in Schaltschränken und anderen Installationsbereichen.
- Fehlervermeidung: Falsche Polung ist durch das Design der WAGO-Steckverbinder praktisch ausgeschlossen.
- Wiederverwendbarkeit: Die Verbindungen lassen sich bei Bedarf sicher lösen und wiederverwenden, was bei temporären Installationen oder Änderungen von Vorteil ist.
- Integrierte Zugentlastung: Das System verfügt über eine integrierte Zugentlastung, die die Kabel sicher fixiert und die elektrischen Anschlüsse vor mechanischer Belastung schützt.
Präzision und Sicherheit im Detail
Das Herzstück der WAGO 771-9506-1 ist die bewährte WAGO-Klemmtechnik, die für ihre Zuverlässigkeit und Langlebigkeit bekannt ist. Die Kontaktsysteme sind so konstruiert, dass sie auch unter wechselnden Temperaturbedingungen und Vibrationen einen stabilen und niederohmigen Kontakt gewährleisten. Das Gehäusematerial ist nicht nur robust und schlagfest, sondern auch halogenfrei und flammhemmend, was den Anforderungen moderner Sicherheitsstandards im Elektrobereich entspricht.
FAQ – Häufig gestellte Fragen zu WAGO 771-9506-1 – WINSTA® MIDI Verbindungsleitung, 5-pol
Was ist der Hauptvorteil der WAGO 771-9506-1 im Vergleich zu herkömmlichen Verbindungsmethoden?
Der Hauptvorteil liegt in der erheblichen Zeitersparnis und der Reduzierung von Fehlerquellen durch die steckbare WINSTA® MIDI Technologie. Anstatt Kabel einzeln zu verdrahten, wird eine schnelle und sichere Steckverbindung hergestellt.
Für welche Art von Elektroinstallationen ist diese Verbindungsleitung besonders geeignet?
Sie ist ideal für Installationen, bei denen Effizienz, Sicherheit und Flexibilität im Vordergrund stehen, wie z.B. in der Industrieautomation, im Schaltschrankbau, in der Gebäudeinstallation und für Beleuchtungssysteme.
Kann die WAGO 771-9506-1 auch für Steuerungs- oder Datenleitungen verwendet werden?
Ja, die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Stromversorgungsleitungen sowie von Steuerungs- oder Datensignalen, was die Installation vereinfacht.
Welche Leiterquerschnitte können mit dieser Verbindungsleitung verarbeitet werden?
Die Leitung unterstützt flexible Leiter mit Aderendhülse von 0,5 mm² bis 2,5 mm² sowie starre oder flexible Leiter ohne Aderendhülse von 0,5 mm² bis 4 mm².
Ist die WAGO 771-9506-1 auch für Umgebungen mit hohen Vibrationen geeignet?
Ja, die WAGO-Klemmtechnik und das steckbare System sorgen für eine sichere und vibrationsbeständige Verbindung, die auch in anspruchsvollen Umgebungen zuverlässig funktioniert.
Welche Schutzart bietet die WINSTA® MIDI Verbindungsleitung?
Bei gesteckter Verbindung und sachgemäßer Montage bietet die WINSTA® MIDI Verbindungsleitung die Schutzart IP20.
Benötige ich Spezialwerkzeug, um diese Verbindungsleitung zu installieren?
Für die Verbindung selbst ist kein Spezialwerkzeug erforderlich. Lediglich zum Abisolieren der Leiterenden (falls nicht bereits geschehen) wird ein Standard-Abisolierwerkzeug benötigt.
