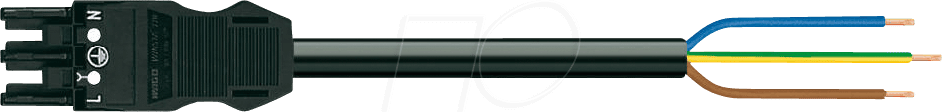

WAGO 771-9317-1 – WINSTA® MIDI Anschlussleitung, 3-pol: Zuverlässige Energieverteilung für anspruchsvolle Installationen
Die WAGO 771-9317-1 WINSTA® MIDI Anschlussleitung, 3-pol ist die ideale Lösung für Elektriker und Anlagenbauer, die eine schnelle, sichere und effiziente Methode zur Verbindung von Geräten und Anlagenkomponenten benötigen. Sie löst das Problem der zeitaufwendigen und fehleranfälligen Verdrahtung durch herkömmliche Klemmtechniken und bietet stattdessen eine steckbare Anschlusslösung, die Fehler minimiert und die Montage beschleunigt.
Maximale Effizienz und Sicherheit durch Steckverbindungstechnologie
Herkömmliche elektrische Verbindungen erfordern oft das Abisolieren von Drähten, das Einführen in Klemmen und das Festziehen von Schrauben. Dies ist nicht nur zeitintensiv, sondern birgt auch ein erhöhtes Risiko für lose Verbindungen, Kurzschlüsse oder Beschädigungen der Leiter. Die WAGO 771-9317-1 WINSTA® MIDI Anschlussleitung setzt hier an und revolutioniert den Installationsprozess. Durch die bewährte WAGO CAGE CLAMP® Verbindungstechnik, die in das steckbare System integriert ist, werden Leiter sicher und dauerhaft verbunden, ohne dass Werkzeuge benötigt werden. Dies reduziert die Installationszeit erheblich und minimiert das Fehlerrisiko, was zu einer höheren Zuverlässigkeit und Sicherheit der elektrischen Anlage führt.
Die überlegene Wahl für professionelle Anwendungen
Warum ist die WAGO 771-9317-1 WINSTA® MIDI Anschlussleitung die überlegene Wahl gegenüber Standardlösungen? Die Antwort liegt in der Kombination aus Schnelligkeit, Sicherheit und Flexibilität. Die steckbare Bauweise ermöglicht eine schnelle und werkzeuglose Montage, was insbesondere bei großen Projekten oder engen Zeitplänen einen erheblichen Vorteil darstellt. Die integrierte CAGE CLAMP® Technologie sorgt für eine vibrationsfeste und dauerhafte elektrische Verbindung, die auch unter schwierigen Umgebungsbedingungen Bestand hat. Im Gegensatz zu Schraubverbindungen, die sich durch Vibrationen lockern können, garantiert WAGO eine konstant zuverlässige Verbindung über die gesamte Lebensdauer der Anlage. Die 3-polige Ausführung ist prädestiniert für den Anschluss von einphasigen Verbrauchern mit Schutzleiter, was sie zu einer universellen Lösung für viele Anwendungen macht.
Anwendungsgebiete und Einsatzszenarien
Die WAGO 771-9317-1 WINSTA® MIDI Anschlussleitung, 3-pol ist ein vielseitig einsetzbares Produkt, das in einer breiten Palette von Anwendungen seine Stärken ausspielt. Insbesondere in folgenden Bereichen hat sie sich bewährt:
- Schaltschrankbau: Schnelle und sichere Verdrahtung von Komponenten im Schaltschrank, was die Montagezeit reduziert und die Fehlerquote minimiert.
- Gebäudeinstallation: Vereinfachte Installation von Beleuchtungssystemen, Steckdosen und anderen einphasigen Verbrauchern. Ermöglicht eine flexible Anpassung und Erweiterung der elektrischen Infrastruktur.
- Industrieautomation: Robuste und zuverlässige Verbindung von Maschinen und Anlagenkomponenten, die den anspruchsvollen Bedingungen in industriellen Umgebungen standhält.
- Lichttechnik: Einfache und sichere Verbindung von Lichtleisten, Deckenbeleuchtung und anderen Lichtinstallationen, insbesondere in gewerblichen und öffentlichen Gebäuden.
- Haustechnik: Schnelle und sichere Installation von elektrischen Geräten und Anlagen im privaten Wohnbereich, wie z.B. für Heizungssteuerungen oder Lüftungssysteme.
Technische Überlegenheit der WAGO WINSTA® MIDI
Die WAGO 771-9317-1 zeichnet sich durch ihre herausragenden technischen Eigenschaften aus, die sie zu einer ersten Wahl für Profis machen:
- CAGE CLAMP® Verbindungstechnik: Bietet eine sichere, vibrationsfeste und wartungsfreie elektrische Verbindung. Ermöglicht den Anschluss von massiven und feindrähtigen Leitern ohne Vorbehandlung.
- Steckbares System: Ermöglicht eine einfache, werkzeuglose Montage und Demontage. Ideal für den Einsatz in Anwendungen, bei denen Flexibilität und schnelle Austauschbarkeit gefragt sind.
- 3-polige Ausführung: Geeignet für den Anschluss von einphasigen Systemen mit Schutzleiter (L, N, PE), was eine universelle Anwendung ermöglicht.
- Hohe Strombelastbarkeit: Ausgelegt für gängige Stromstärken, was eine breite Palette von Anwendungen abdeckt.
- Schutz vor unbeabsichtigtem Berühren: Die Konstruktion des Steckverbinders gewährleistet, dass die stromführenden Teile auch im gesteckten Zustand sicher vor versehentlichem Berühren geschützt sind.
- Kompakte Bauform: Ermöglicht eine platzsparende Installation, auch in Umgebungen mit begrenztem Raum.
Produktmerkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Produktserie | WINSTA® MIDI |
| Artikelnummer | 771-9317-1 |
| Anzahl der Pole | 3 |
| Anschlussart | Steckverbindung mit CAGE CLAMP® Technologie |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Farbe | Grau (Gehäuse), Gelb/Grün (PE-Kontakt), Blau (N-Kontakt), Braun/Schwarz (L-Kontakt) |
| Schutzart | IP20 (unmontiert), IP67 (gesteckt, mit entsprechenden Gegenstücken) |
| Umgebungstemperatur | -35 °C bis +85 °C |
| Gehäusematerial | Hochleistungskunststoff (flammwidrig, UV-beständig) |
| Kontaktmaterial | Strombelastbare Legierung (korrosionsbeständig) |
| Zulassungen | VDE, UL, CSA (je nach Ausführung und Region) |
Warum WAGO WINSTA® MIDI die intelligente Wahl ist
Die WAGO 771-9317-1 WINSTA® MIDI Anschlussleitung repräsentiert nicht nur eine Verbindung, sondern eine strategische Entscheidung für Effizienz und Zuverlässigkeit. Im Vergleich zu traditionellen Verdrahtungsmethoden, die auf Schraubklemmen oder Lötverbindungen basieren, bietet die steckbare WAGO-Lösung entscheidende Vorteile: Die CAGE CLAMP® Technologie eliminiert die Notwendigkeit, Drähte abisolieren und schrauben zu müssen, was die Installationszeit drastisch reduziert. Dies ist besonders in Großprojekten mit straffen Zeitplänen ein signifikanter Kostenfaktor. Darüber hinaus gewährleistet die federbasierte CAGE CLAMP® Klemmung eine gleichbleibend hohe Kontaktqualität, die unempfindlich gegenüber Vibrationen ist – ein Problem, das bei Schraubverbindungen häufig auftritt und zu Folgeschäden führen kann. Die deutliche Reduzierung von Installationsfehlern minimiert Nacharbeit und erhöht die Gesamtzuverlässigkeit der elektrischen Anlage, was für Betreiber und Installateure gleichermaßen von Vorteil ist.
Präzision und Langlebigkeit im Detail
Die Konstruktion der WAGO 771-9317-1 ist auf Langlebigkeit und Präzision ausgelegt. Das Gehäuse besteht aus einem hochwertigen, flammwidrigen und UV-beständigen Kunststoff, der auch unter anspruchsvollen Umgebungsbedingungen seine Integrität bewahrt. Die inneren Kontakte sind aus einer korrosionsbeständigen Legierung gefertigt, die eine dauerhaft zuverlässige Stromleitung über die gesamte Lebensdauer des Produkts sicherstellt. Die 3-polige Ausführung ist für den Anschluss von Systemen mit einem Leiter für Phase (L), Neutralleiter (N) und Schutzleiter (PE) konzipiert, was sie zu einer universellen Lösung für die meisten einphasigen Anwendungen macht.
Installation und Anwendung – Schneller und sicherer
Die Installation der WAGO 771-9317-1 ist bemerkenswert einfach. Leiter werden ohne Werkzeug direkt in die Anschlussöffnung eingeführt, wo sie von der CAGE CLAMP® Federkraft sicher gehalten werden. Die farbliche Kodierung der Anschlüsse (typischerweise Braun/Schwarz für L, Blau für N und Gelb/Grün für PE) minimiert das Risiko von Verdrahtungsfehlern. Im gesteckten Zustand bietet die Verbindung eine hohe mechanische Stabilität und elektrische Sicherheit. Die Möglichkeit, die Verbindung bei Bedarf werkzeuglos wieder zu lösen, erhöht die Flexibilität bei Wartungsarbeiten oder Systemerweiterungen. Die Schutzart IP20 im unmontierten Zustand schützt vor versehentlichem Berühren, während die Möglichkeit der Nutzung von Gegenstücken mit IP67-Schutzart die Anwendung in feuchten oder staubigen Umgebungen erlaubt.
Die Bedeutung der 3-poligen Konfiguration
Die 3-polige Konfiguration der WAGO 771-9317-1 ist entscheidend für die sichere und normgerechte Installation vieler elektrischer Geräte. Sie ermöglicht die gleichzeitige und zuverlässige Verbindung von:
- Phase (L): Die Stromzuführung zum Verbraucher.
- Neutralleiter (N): Der Rückleiter des Stromkreises.
- Schutzleiter (PE): Die Erdung des Geräts zur Sicherheit bei Fehlerströmen.
Diese Konfiguration ist Standard für die meisten einphasigen Verbraucher mit Schutzklasse I und gewährleistet, dass sowohl die Stromversorgung als auch die notwendige Sicherheitserdung gleichzeitig und sicher realisiert werden. Die klare Trennung und eindeutige Zuordnung der Anschlüsse durch die Farbgebung verhindert Verwechslungen und trägt maßgeblich zur Sicherheit der Installation bei.
FAQ – Häufig gestellte Fragen zu WAGO 771-9317-1 – WINSTA® MIDI Anschlussleitung, 3-pol
Kann die WAGO 771-9317-1 auch für mehradrige Leitungen verwendet werden?
Ja, die WAGO 771-9317-1 ist für den Anschluss von sowohl massiven als auch feindrähtigen Leitern im Querschnittsbereich von 0,5 mm² bis 2,5 mm² ausgelegt. Die CAGE CLAMP® Technologie sorgt auch bei feindrähtigen Leitern für eine zuverlässige und sichere Verbindung.
Ist die Verbindung wasserdicht?
Im unmontierten Zustand hat die Anschlussleitung die Schutzart IP20. Mit geeigneten WINSTA® MIDI Steckverbindern, die separat erhältlich sind, kann eine Schutzart von bis zu IP67 erreicht werden, was den Einsatz in feuchten oder staubigen Umgebungen ermöglicht.
Wie viele Anschlusszyklen hält die Verbindung?
Die CAGE CLAMP® Technologie ist für eine hohe Anzahl von Anschlusszyklen ausgelegt. WAGO gibt hier in der Regel keine spezifische Zyklenzahl an, da die Verbindung bei korrekter Anwendung praktisch wartungsfrei ist und über die gesamte Lebensdauer der Anlage hinweg zuverlässig bleibt, sofern die Anschlussbedingungen eingehalten werden.
Welche Stromstärken können sicher übertragen werden?
Die WAGO 771-9317-1 WINSTA® MIDI Anschlussleitung ist für eine Nennstromstärke von 16 A ausgelegt. Dies deckt die Anforderungen der meisten einphasigen Verbraucher im Gebäudebereich und in vielen industriellen Anwendungen ab.
Kann die Leitung auch im Außenbereich eingesetzt werden?
Die Leitung selbst ist für den Einsatz in einem Temperaturbereich von -35 °C bis +85 °C geeignet. Für den Einsatz im Außenbereich ist jedoch in der Regel eine entsprechende Schutzart (z.B. IP67) erforderlich, die durch die Verwendung von dafür vorgesehenen WINSTA® MIDI Steckverbindern sichergestellt werden muss.
Welche Vorteile bietet die CAGE CLAMP® Technologie gegenüber Schraubklemmen?
Die CAGE CLAMP® Technologie bietet den entscheidenden Vorteil, dass sie vibrationsfest und wartungsfrei ist. Schraubklemmen können sich durch Vibrationen lockern, was zu Kontaktproblemen oder sogar Bränden führen kann. Die Federkraft der CAGE CLAMP® sorgt für einen gleichbleibend sicheren Anpressdruck des Leiters, unabhängig von Temperaturschwankungen.
Ist diese Anschlussleitung für den Einsatz in Brandschutzbereichen geeignet?
Das Gehäusematerial der WAGO 771-9317-1 ist flammwidrig, was die Eignung für viele Brandschutzanforderungen unterstützt. Für spezifische Brandschutzvorschriften in bestimmten Installationen ist jedoch immer eine individuelle Prüfung und Einhaltung der geltenden Normen erforderlich.
