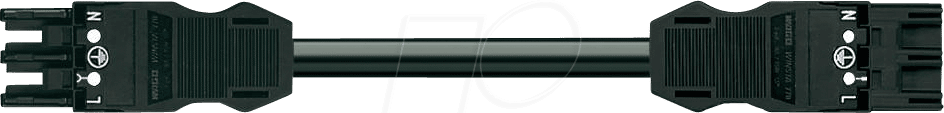

WAGO 771-9307-1 – WINSTA® MIDI Verbindungsleitung, 3-pol: Effiziente und sichere Stromverteilung für Profis
Die WAGO 771-9307-1 – WINSTA® MIDI Verbindungsleitung, 3-pol ist die professionelle Antwort auf die Herausforderung einer zuverlässigen und schnellen Verdrahtung in komplexen Elektroinstallationen. Speziell entwickelt für Elektroinstallateure, Schaltanlagenbauer und Systemintegratoren, bietet diese Leitung eine signifikante Zeitersparnis und Fehlerreduktion im Vergleich zu herkömmlichen Anschlussmethoden, wo jede Sekunde zählt und höchste Sicherheitsstandards gefordert sind.
Maximale Effizienz und Sicherheit durch WAGO WINSTA® MIDI
Die WAGO 771-9307-1 setzt neue Maßstäbe in puncto Anschlussgeschwindigkeit und -sicherheit. Durch das innovative Stecksystem von WAGO entfällt das mühsame Abisolieren und Verschrauben einzelner Adern. Dies reduziert die Montagezeit drastisch und minimiert das Risiko von Installationsfehlern. Die integrierte Zugentlastung und die robuste Bauweise gewährleisten eine langlebige und störungsfreie Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Dies macht die WINSTA® MIDI-Serie zur überlegenen Wahl für alle, die Wert auf Effizienz, Zuverlässigkeit und zukunftssichere Technik legen.
Anwendungsbereiche und Einsatzgebiete der WAGO 771-9307-1
Diese 3-polige Verbindungsleitung ist prädestiniert für den Einsatz in verschiedensten Anwendungsbereichen, wo eine flexible und doch dauerhafte Verbindung benötigt wird:
- Gebäudeinstallation: Schnelle und sichere Verdrahtung von Beleuchtungssystemen, Steckdosen und Verteilungen in Wohn- und Gewerbegebäuden.
- Industrieautomatisierung: Verbindung von Sensoren, Aktoren und Steuerungskomponenten in Produktionsanlagen, wo schnelle Austauschbarkeit und Robustheit gefragt sind.
- Schaltschrankbau: Ermöglicht eine geordnete und effiziente Verkabelung von Komponenten in Schaltschränken, was die Fehlersuche und Wartung erheblich erleichtert.
- Lichttechnik und Bühnentechnik: Ideale Lösung für die flexible und schnelle Anbindung von Lichteffekten, Traversen und Steuergeräten, wo Zeitdruck herrscht.
- Verkehrstechnik: Zuverlässige Verbindungen in Signalgebern, Beleuchtungssystemen und Steuerungseinheiten im Außenbereich.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 771-9307-1 – WINSTA® MIDI Verbindungsleitung, 3-pol zeichnet sich durch eine Vielzahl von Merkmalen aus, die ihre Leistungsfähigkeit und Langlebigkeit garantieren. Das Kernstück bildet die bewährte CAGE CLAMP® Anschlussklemme, die eine sichere und vibrationsfeste Verbindung gewährleistet.
| Eigenschaft | Spezifikation |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Anzahl der Leiter | 3 |
| Nennspannung (IEC) | 400 V |
| Nennstrom | 20 A |
| Schutzart | IP20 |
| Anschlussart (Leiterseite) | Steckverbindung, WAGO-Steckklemme |
| Anschlussart (Geräteseite) | Steckverbindung, WAGO-Steckklemme |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (eindrahtig) | 0,2 mm² bis 2,5 mm² |
| Anzahl der Pins | 3 |
| Kabellänge | Wählbar, Standardlängen verfügbar (z.B. 0,5 m, 1 m, 2 m) |
| Kabeltyp | Flexible Anschlussleitung (z.B. H05VV-F) |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (z.B. Polyamid) |
| Farbe | Schwarz (oft Standard für Kabel, spezifische Farbvarianten für Signalcodierung möglich) |
| Betriebstemperatur | -30 °C bis +85 °C |
| Zulassungen | VDE, UL, CSA (je nach spezifischer Ausführung und Land) |
Vorteile der WAGO 771-9307-1 im Überblick
Die Investition in die WAGO 771-9307-1 – WINSTA® MIDI Verbindungsleitung, 3-pol bietet Ihnen eine Reihe entscheidender Vorteile, die sich direkt in Ihrer Projektplanung und Ausführung widerspiegeln:
- Blitzschnelle Montage: Deutliche Reduzierung der Installationszeit durch einfaches Stecksystem. Kein Werkzeug für das Verbinden der Leiter nötig.
- Fehlervermeidung: Die werkzeuglose Montage minimiert das Risiko von Kurzschlüssen oder falschen Anschlüssen, was die Zuverlässigkeit erhöht.
- Hohe elektrische Sicherheit: Robuste Konstruktion und die CAGE CLAMP® Technologie sorgen für sichere und dauerhaft stabile Verbindungen.
- Flexibilität und Wiederverwendbarkeit: Die Leitungen können einfach gelöst und wiederverwendet werden, was ideal für temporäre Installationen oder nachträgliche Anpassungen ist.
- Ordnung und Übersichtlichkeit: Ermöglicht eine saubere und strukturierte Verkabelung, was die Wartung und Fehlerdiagnose vereinfacht.
- Vibrationsbeständigkeit: Die Steckverbindungen sind unempfindlich gegenüber Erschütterungen, was sie für anspruchsvolle Umgebungen prädestiniert.
- Konformität mit Standards: Erfüllt strenge internationale Normen und Vorschriften für Elektroinstallationen.
- Reduzierung von Montagekosten: Durch die beschleunigte Montage und die geringere Fehlerquote sinken die Gesamtkosten des Projekts.
Die WAGO Philosophie: Innovation für Ihre Installationen
WAGO steht seit Jahrzehnten für wegweisende Verbindungstechnik. Die WINSTA® MIDI-Serie ist ein Paradebeispiel für diese Innovationskraft. Entwickelt mit dem Ziel, elektrische Verbindungen sicherer, schneller und effizienter zu gestalten, profitiert der Anwender von durchdachten Produkten, die den Anforderungen moderner Elektroinstallationen gerecht werden. Die 771-9307-1 Verbindungsleitung ist nicht nur ein Produkt, sondern ein integraler Bestandteil eines Systems, das auf Zuverlässigkeit und Leistungsfähigkeit ausgelegt ist.
Häufig gestellte Fragen zu WAGO 771-9307-1 – WINSTA® MIDI Verbindungsleitung, 3-pol
Was sind die Hauptvorteile der WAGO WINSTA® MIDI-Steckverbindungen gegenüber herkömmlichen Anschlussklemmen?
Die Hauptvorteile liegen in der erheblich beschleunigten Montagezeit, da kein Abisolieren und Verschrauben einzelner Leiter mehr notwendig ist. Zudem minimiert das Stecksystem das Risiko von Installationsfehlern und erhöht die Sicherheit durch eine vibrationsfeste und zuverlässige Verbindung. Die Wiederverwendbarkeit und die bessere Übersichtlichkeit bei der Verdrahtung sind weitere signifikante Pluspunkte.
Für welche Stromstärken und Spannungen ist die WAGO 771-9307-1 geeignet?
Die WAGO 771-9307-1 ist für eine Nennspannung von 400 V und einen Nennstrom von bis zu 20 A ausgelegt. Diese Spezifikationen ermöglichen den Einsatz in einer Vielzahl von Anwendungen im Niederspannungsbereich.
Welche Leiterquerschnitte können mit dieser Verbindungsleitung angeschlossen werden?
Die Leitung ist für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet, sowohl für flexible Litzen mit Aderendhülse als auch für massive Leiter. Dies deckt den Großteil der gängigen Anschlussanforderungen in der Elektroinstallation ab.
Ist die WAGO 771-9307-1 für den Einsatz im Außenbereich oder in feuchten Umgebungen geeignet?
Die WAGO 771-9307-1 hat die Schutzart IP20, was bedeutet, dass sie vor festen Fremdkörpern größer als 12,5 mm geschützt ist, aber nicht gegen Wasser. Für Anwendungen im Außenbereich oder in feuchten Umgebungen sind spezielle WINSTA®-Varianten mit höherer Schutzart (z.B. IP65) erforderlich.
Wie wird die Zugentlastung bei der WAGO 771-9307-1 realisiert?
Die WAGO WINSTA® MIDI-Steckverbinder verfügen über eine integrierte Zugentlastung, die das angeschlossene Kabel sicher fixiert und so die mechanische Belastung von den elektrischen Kontakten nimmt. Dies erhöht die Lebensdauer und Zuverlässigkeit der Verbindung.
Kann die WAGO 771-9307-1 mit anderen Stecksystemen kombiniert werden?
Nein, die WAGO 771-9307-1 ist Teil des WAGO WINSTA® MIDI-Systems und ausschließlich mit anderen Komponenten dieser Serie kompatibel, um die Sicherheit und Funktionalität zu gewährleisten. Die Kombination mit nicht-kompatiblen Systemen ist nicht zulässig.
Welche Materialien werden für die Herstellung der WAGO 771-9307-1 verwendet und wie beeinflussen diese die Langlebigkeit?
Die Gehäuse bestehen aus hochtemperaturbeständigem und flammwidrigem Polyamid, das für seine mechanische Festigkeit und gute elektrische Isolationseigenschaften bekannt ist. Die Kontakte werden aus einer hochwertigen Kupferlegierung gefertigt und sind für eine lange Lebensdauer und geringen Übergangswiderstand ausgelegt. Diese Materialauswahl garantiert eine hohe Beständigkeit gegenüber Umwelteinflüssen und eine zuverlässige Funktion über viele Jahre.
