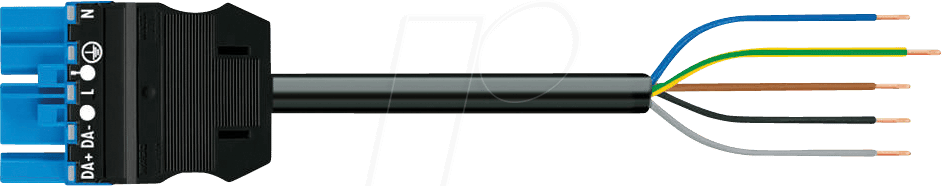

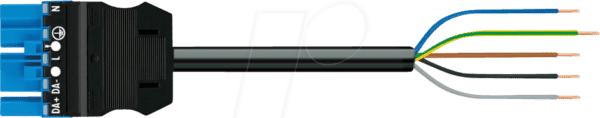

WAGO 771-8527-1 – WINSTA® MIDI Anschlussleitung, 5-pol: Sichere und Flexible Verbindungen für Professionelle Elektroinstallationen
Die WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung mit 5 Polen ist die optimale Lösung für Elektrofachkräfte, die eine zuverlässige, schnelle und manipulationssichere Verbindungstechnik für anspruchsvolle Einsatzzwecke suchen. Dieses Produkt eliminiert die Notwendigkeit aufwendiger Verdrahtungsarbeiten und minimiert das Risiko von Installationsfehlern, wodurch sowohl Zeit als auch Kosten signifikant reduziert werden.
Unübertroffene Konnektivität und Effizienz
Die WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung bietet eine revolutionäre Herangehensweise an elektrische Verbindungen. Im Gegensatz zu herkömmlichen Methoden, die oft Löten, Schraubklemmen oder separate Verbinder erfordern, setzt WAGO auf eine integrierte Steckverbindungstechnologie. Dies gewährleistet nicht nur eine extrem schnelle Montagezeit, sondern auch eine dauerhaft sichere und elektrisch leitfähige Verbindung, die Vibrationen und mechanischen Belastungen standhält. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Strom, Daten und Steuersignalen über ein einziges Kabel, was die Installation vereinfacht und die Anzahl der benötigten Komponenten reduziert.
Technische Überlegenheit durch WAGO Qualität
Die WAGO 771-8527-1 ist Teil der renommierten WINSTA® MIDI Serie, die speziell für die Anforderungen moderner Elektroinstallationen in Gewerbe, Industrie und anspruchsvollen Wohnbereichen konzipiert wurde. Die Kerntechnologie basiert auf der bewährten Federklemmen-Technik von WAGO, die eine wartungsfreie und sichere Verbindung ohne die Notwendigkeit von Werkzeugen gewährleistet. Dies ist ein entscheidender Vorteil gegenüber Schraubverbindungen, die sich im Laufe der Zeit durch Temperaturschwankungen oder Vibrationen lockern können, was zu erhöhten Übergangswiderständen und potenziellen Brandgefahren führt.
Vorteile der WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung
- Schnelle und Werkzeuglose Montage: Die Push-in-CAGE CLAMP® Anschlusstechnik ermöglicht eine blitzschnelle Verdrahtung ohne Schraubwerkzeuge.
- Hohe Zuverlässigkeit und Sicherheit: Die Federkraftklemmen sorgen für eine dauerhaft sichere und vibrationsbeständige Verbindung, die höchsten Sicherheitsstandards entspricht.
- Reduzierte Installationskosten: Deutlich geringerer Zeitaufwand bei der Montage spart Arbeitskosten und beschleunigt Projekte.
- Manipulationssicherheit: Einmal gesteckt, sind die Verbindungen sicher und können nicht unabsichtlich gelöst werden, was die elektrische Sicherheit erhöht.
- Flexible Einsatzmöglichkeiten: Ideal für den Einsatz in Schaltschränken, Leuchtenanschlüssen, Gebäudeautomation und überall dort, wo eine schnelle und sichere elektrische Verbindung gefordert ist.
- 5-polige Konfiguration: Ermöglicht die gleichzeitige Führung mehrerer Stromkreise oder Signalarten in einem einzigen Anschluss.
- Kompaktes Design: Spart Platz in Verteilerdosen und Schaltschränken.
- Wiederholbare und konsistente Verbindungen: Jede Verbindung ist gleichbleibend sicher und leitfähig.
Detaillierte Spezifikationen und Materialqualität
Die WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung zeichnet sich durch eine robuste Konstruktion und hochwertige Materialien aus, die für eine lange Lebensdauer und zuverlässige Funktion bürgen. Das Gehäusematerial ist aus einem selbstverlöschenden Kunststoff gefertigt, der auch unter extremen Bedingungen höchste Sicherheit bietet. Die Leiter werden durch die einzigartige CAGE CLAMP® Federkrafttechnologie sicher kontaktiert, die für einen konstanten Anpressdruck sorgt, unabhängig von der Art des Leiters.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | WINSTA® MIDI Anschlussleitung |
| Hersteller | WAGO |
| Modellnummer | 771-8527-1 |
| Anzahl der Pole | 5 |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Gehäusematerial | Selbstverlöschender Kunststoff (UL 94 V-0) |
| Leiterquerschnitt (massiv/feindrähtig) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Umgebungstemperatur (Betrieb) | -25 °C bis +85 °C |
| Farbe | Schwarz (Standard für WINSTA® MIDI) |
| Anwendungsbereiche | Gebäudeautomation, Beleuchtungsanschlüsse, Schaltschrankbau, Maschinenbau |
| Zertifizierungen | CE, VDE, UL |
Präzision in jedem Detail
Die Konstruktion der WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung berücksichtigt jedes Detail, das für eine professionelle Elektroinstallation relevant ist. Die 5-polige Ausführung ist strategisch so konzipiert, dass sie eine klare Trennung und Identifizierung der einzelnen Leiter ermöglicht, was die Fehlersuche und Wartung erheblich erleichtert. Die robusten Kontakte gewährleisten einen geringen Übergangswiderstand, was zu einer energieeffizienten Leistung und einer Reduzierung unnötiger Wärmeentwicklung führt. Dies ist besonders wichtig bei hoher Belastung und langer Betriebszeit.
Vielfältige Einsatzmöglichkeiten in professionellen Umgebungen
Die WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung ist ein universelles Verbindungselement für eine breite Palette von Anwendungen. Im Bereich der Gebäudeautomation ermöglicht sie die schnelle und sichere Vernetzung von Sensoren, Aktoren und Steuerungseinheiten. Bei der Installation von Beleuchtungssystemen erlaubt sie eine flexible und sichere Anbindung von Leuchten, was besonders in gewerblichen und öffentlichen Gebäuden, wo schnelle Wartung und Austausch von Komponenten essenziell sind, von Vorteil ist. Auch im Schaltschrankbau und Maschinenbau spielt diese Anschlussleitung ihre Stärken aus, indem sie die Verdrahtung vereinfacht und die Zuverlässigkeit von Anlagen erhöht.
Erfüllung höchster Industriestandards
WAGO steht für kompromisslose Qualität und Sicherheit. Die 771-8527-1 WINSTA® MIDI Anschlussleitung erfüllt und übertrifft die relevanten nationalen und internationalen Normen und Zertifizierungen, darunter CE und VDE. Dies garantiert, dass Sie ein Produkt erhalten, das den höchsten Anforderungen an elektrische Sicherheit und Langlebigkeit genügt. Die Verwendung von WAGO Produkten in Ihren Projekten signalisiert Professionalität und ein Bekenntnis zu hochwertigen und sicheren Installationslösungen.
FAQ – Häufig gestellte Fragen zu WAGO 771-8527-1 – WINSTA® MIDI Anschlussleitung, 5-pol
Was sind die Hauptvorteile der WAGO WINSTA® MIDI Serie im Vergleich zu traditionellen Verbindungsmethoden?
Die WINSTA® MIDI Serie, einschließlich der 771-8527-1 Anschlussleitung, bietet eine werkzeuglose Montage, eine deutlich höhere Installationsgeschwindigkeit, eine extrem hohe Zuverlässigkeit und Manipulationssicherheit durch die CAGE CLAMP® Technologie. Im Gegensatz zu Schraubklemmen, die sich lösen können, oder Löten, das zeitaufwendig ist und fachmännisches Können erfordert, garantiert WAGO konsistente und wartungsfreie Verbindungen.
Für welche Leiterquerschnitte ist die WAGO 771-8527-1 geeignet?
Die WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung ist für massive und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt. Dies deckt die gängigsten Anforderungen in der Elektroinstallation ab.
Ist die WAGO 771-8527-1 für den Einsatz in Feuchträumen oder im Außenbereich geeignet?
Die spezifische WAGO 771-8527-1 WINSTA® MIDI Anschlussleitung ist für den Einsatz in trockenen Innenräumen konzipiert. Für Anwendungen in feuchten Umgebungen oder im Außenbereich sind spezielle, entsprechend geschützte WINSTA® Produkte mit höherer Schutzart (IP-Schutzklasse) erforderlich.
Wie einfach ist die Demontage der WAGO 771-8527-1 Anschlussleitung?
Die Demontage ist ebenfalls einfach und werkzeuglos durchführbar. Durch leichtes Drehen und Ziehen des Leiters kann die Verbindung sicher gelöst werden, ohne den Leiter oder die Klemme zu beschädigen.
Welche Art von Signalen kann über die 5-polige Anschlussleitung geführt werden?
Die 5-polige Konfiguration ermöglicht die Führung von bis zu drei Stromleitern (z.B. L1, L2, L3) und zwei Steuer- oder Kommunikationsleitern. Dies ist ideal für komplexe Schaltungen, bei denen Stromversorgung und Steuerung über ein einziges Kabel erfolgen sollen.
Was bedeutet die Angabe Nennspannung 400 V und Nennstrom 16 A?
Diese Angaben definieren die zulässigen Betriebsgrenzen des Produkts. Eine Nennspannung von 400 V bedeutet, dass die Anschlussleitung für Systeme mit dieser Spannung ausgelegt ist. Ein Nennstrom von 16 A gibt an, dass die Leitung für die sichere Übertragung von Strömen bis zu 16 Ampere konzipiert wurde. Diese Werte sind entscheidend für die Auswahl der richtigen Komponenten in jeder Elektroinstallation.
Wie trägt die WAGO 771-8527-1 zur Energieeffizienz bei?
Die CAGE CLAMP® Technologie von WAGO sorgt für einen sehr geringen Übergangswiderstand. Dies minimiert Energieverluste in Form von Wärme, was zu einer höheren Energieeffizienz der gesamten Anlage beiträgt und Betriebskosten senken kann.
