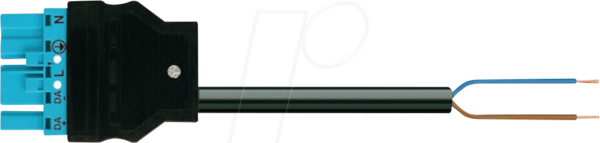

WAGO 771-5001-1 – WINSTA® MIDI Verbindungsleitung: Effiziente und Sichere Verbindungslösungen für Profis
Die WAGO 771-5001-1 ist die ultimative Lösung für Elektriker, Systemintegratoren und Anlagenbauer, die eine zuverlässige und zeiteffiziente Methode zur Verbindung von elektrischen Leitungen benötigen. Dieses 2-polige, 1 Meter lange Verbindungskabel löst das Problem der mühsamen und fehleranfälligen Installationen mit herkömmlichen Verbindungstechniken, indem es eine sichere und werkzeuglose Montage ermöglicht.
Die Überlegenheit der WAGO 771-5001-1 WINSTA® MIDI Verbindungsleitung
Im Gegensatz zu Schraubklemmen oder Lötverbindungen, die Zeit, spezialisiertes Werkzeug und ein erhöhtes Risiko für fehlerhafte Anschlüsse mit sich bringen, bietet die WAGO 771-5001-1 eine Reihe entscheidender Vorteile, die sie zur überlegenen Wahl machen:
- Werkzeuglose Montage: Die innovative Stecktechnologie von WAGO ermöglicht ein schnelles und einfaches Stecken der Leiter, was die Installationszeit drastisch reduziert. Kein Abisolieren, kein Verschrauben – einfach stecken und fertig.
- Hohe Zuverlässigkeit: Die Federklemmtechnik von WAGO sorgt für einen dauerhaft sicheren und vibrationsfesten Kontakt. Dies minimiert das Risiko von Wackelkontakten und daraus resultierenden Ausfällen oder Brandgefahren.
- Platzsparendes Design: Die kompakte Bauform der WINSTA® MIDI Steckverbinder ermöglicht eine hohe Packungsdichte und erleichtert die Verlegung in beengten Schaltanlagen und Gehäusen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen in der Gebäudeinstallation, im Schaltschrankbau und in der industriellen Automatisierung.
- Wiederholbarkeit: Die Steckverbindung kann einfach gelöst und wiederhergestellt werden, was Anpassungen und Wartungsarbeiten erheblich vereinfacht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 771-5001-1 WINSTA® MIDI Verbindungsleitung ist konzipiert für anspruchsvolle elektrische Installationen, bei denen Sicherheit, Schnelligkeit und Zuverlässigkeit im Vordergrund stehen. Ihr Einsatzgebiet erstreckt sich über:
- Gebäudeinstallation: Perfekt für Beleuchtungsanlagen, Steckdosen, Schalter und die Vernetzung von Geräten in Wohn- und Geschäftsgebäuden. Reduziert den Verkabelungsaufwand und erhöht die Flexibilität bei Änderungen.
- Schaltschrankbau: Die kompakte und sichere Verbindungstechnik ist ideal für die Verdrahtung von Steuerungs- und Automatisierungskomponenten in Schaltschränken. Spart wertvollen Platz und minimiert die Fehleranfälligkeit.
- Industrielle Automatisierung: Einsatz in Maschinen, Förderbändern und Anlagen, wo eine schnelle und robuste Verkabelung unerlässlich ist. Die Vibrationsfestigkeit gewährleistet einen stabilen Betrieb auch unter rauen Bedingungen.
- Leuchten- und Geräteanschluss: Ermöglicht den schnellen und sicheren Anschluss von Leuchten, Sensoren, Aktoren und anderen elektrischen Geräten, was die Inbetriebnahme beschleunigt.
- Verteilersysteme: Integration in Verteilerdosen und Anschlusskästen für eine geordnete und sichere Stromverteilung.
Technische Spezifikationen und Aufbau
Die WAGO 771-5001-1 zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus, die Langlebigkeit und optimale elektrische Eigenschaften gewährleisten.
| Merkmal | Details |
|---|---|
| Produkttyp | WINSTA® MIDI Verbindungsleitung |
| Hersteller | WAGO |
| Artikelnummer | 771-5001-1 |
| Polzahl | 2-polig |
| Länge | 1 Meter |
| Leiterart | Massive und flexible Leiter (starr und feindrähtig) |
| Leiterquerschnitt | 0,2 mm² bis 2,5 mm² (gemäß WAGO Spezifikationen) |
| Nennspannung | 400 V (gemäß WAGO Spezifikationen) |
| Nennstrom | 20 A (gemäß WAGO Spezifikationen) |
| Isolationsmaterial | Hochwertiger, flammhemmender Kunststoff (z.B. Polyamid) |
| Anschlusstechnik | Federklemme (CAGE CLAMP®-Anschlusstechnik im Kern der WAGO-Lösung) |
| Farbe | Standard (oft weiß oder grau, je nach Ausführung und Serie) |
| Schutzart | Bietet Schutz gegen unbeabsichtigtes Berühren von spannungsführenden Teilen. |
| Zulassungen und Normen | Entspricht relevanten internationalen Normen (z.B. IEC, UL) für elektrische Verbindungen, was höchste Sicherheit und Konformität garantiert. |
Qualitätsmerkmale und Materialeigenschaften
Die Auswahl der Materialien und die Präzision der Fertigung sind entscheidend für die Zuverlässigkeit elektrischer Komponenten. Die WAGO 771-5001-1 verkörpert diese Prinzipien:
- Gehäusematerial: Das Gehäuse der WINSTA® MIDI Steckverbinder besteht aus einem robusten, flammhemmenden Kunststoff, der auch unter mechanischer Belastung und bei erhöhten Temperaturen seine Formstabilität bewahrt und die Sicherheit im Brandfall erhöht.
- Kontaktfedern: Die inneren Kontaktfedern, basierend auf der bewährten CAGE CLAMP®-Technologie von WAGO, sind aus hochtemperaturbeständigem und korrosionsfreiem Federstahl gefertigt. Diese sorgen für einen dauerhaft niederohmigen und sicheren elektrischen Kontakt, der auch bei Vibrationen oder Temperaturschwankungen seine Klemmkraft beibehält.
- Leiteraufnahme: Die präzise geformte Aufnahme für die Leiter ermöglicht eine einfache und sichere Einführung der abisolierten Adern. Die Federklemmung umschließt den Leiter fest und verhindert ein Herausgleiten.
- Isolationsintegrität: Die durchdachte Konstruktion gewährleistet eine hohe elektrische Isolation zwischen den einzelnen Polen und zur Umgebung, was die Sicherheit der Installation erhöht und Kurzschlüsse verhindert.
- Chemische Beständigkeit: Die verwendeten Kunststoffe sind resistent gegenüber den meisten handelsüblichen Reinigungsmitteln und Ölen, die in industriellen Umgebungen vorkommen können.
Vorteile für die Installation und Wartung
Die WAGO 771-5001-1 optimiert den gesamten Lebenszyklus einer elektrischen Installation, von der Erstmontage bis zur späteren Wartung:
- Reduzierte Montagezeit: Deutliche Verkürzung der Installationsdauer im Vergleich zu traditionellen Verbindungsmethoden. Weniger Handgriffe bedeuten schnellere Projektabschlüsse.
- Fehlerminimierung: Die werkzeuglose und steckbare Natur des Systems reduziert die Wahrscheinlichkeit von Verdrahtungsfehlern und Kurzschlüssen erheblich.
- Erleichterte Fehlersuche: Bei Bedarf lassen sich Verbindungen schnell und einfach lösen, um Komponenten zu prüfen oder auszutauschen, ohne den umliegenden Stromkreis unterbrechen zu müssen.
- Flexibilität bei Änderungen: Anpassungen an der bestehenden Installation sind mit minimalem Aufwand möglich. Neue Geräte oder Leitungen können problemlos integriert werden.
- Standardisierung: Die WINSTA® MIDI Produktfamilie von WAGO bietet eine standardisierte Lösung, die in vielen Branchen und Anwendungen anerkannt ist, was die Kompatibilität und Ersatzteilbeschaffung vereinfacht.
FAQ – Häufig gestellte Fragen zu WAGO 771-5001-1 – WINSTA® MIDI Verbindungsleitung, 2-pol, 1m
Kann die WAGO 771-5001-1 sowohl für massive als auch für feindrähtige Leiter verwendet werden?
Ja, die WAGO 771-5001-1 ist für die Aufnahme von Leitern unterschiedlicher Art konzipiert. Sie unterstützt sowohl massive als auch feindrähtige Leiter innerhalb ihres spezifizierten Querschnittsbereiches, was eine hohe Flexibilität bei der Auswahl der Kabel ermöglicht.
Welche maximalen Leiterquerschnitte unterstützt diese Verbindungsleitung?
Die WAGO 771-5001-1 unterstützt Leiterquerschnitte von 0,2 mm² bis zu 2,5 mm². Diese Bandbreite deckt die meisten gängigen Anforderungen in der Elektroinstallation und im Schaltschrankbau ab.
Ist die WAGO 771-5001-1 für den Einsatz in feuchten Umgebungen geeignet?
Die Verbindungsleitung selbst ist für den Einsatz in trockenen Innenräumen konzipiert. Für Anwendungen in feuchten oder staubigen Umgebungen sind spezielle Schutzmaßnahmen oder andere Produktserien von WAGO mit höherer Schutzart (IP-Schutzklasse) zu empfehlen.
Wie wird die elektrische Verbindung hergestellt und gelöst?
Die Verbindung wird durch einfaches Stecken des abisolierten Leiters in die dafür vorgesehene Öffnung des Steckverbinders hergestellt. Die bewährte CAGE CLAMP®-Federklemmtechnik sorgt für einen sicheren Kontakt. Zum Lösen wird in der Regel ein geeignetes Werkzeug (oft ein Stecker oder ein spezielles Lösewerkzeug) verwendet, um die Feder zu entspannen und den Leiter herauszuziehen.
Welche maximale Stromstärke kann die WAGO 771-5001-1 sicher übertragen?
Die Nennstromstärke für die WAGO 771-5001-1 beträgt 20 Ampere. Dies ermöglicht den Einsatz in vielen gängigen Stromkreisen in der Gebäude- und Industrietechnik.
Erfüllt die WAGO 771-5001-1 relevante Sicherheitsnormen?
Ja, WAGO-Produkte, einschließlich der WINSTA® MIDI Serie, werden nach strengen internationalen Normen wie IEC und UL hergestellt und geprüft, um höchste elektrische Sicherheit und Zuverlässigkeit zu gewährleisten.
Wie unterscheidet sich die WAGO 771-5001-1 von einfachen Lüsterklemmen?
Im Gegensatz zu Lüsterklemmen, die oft eine Schraubverbindung erfordern und anfälliger für Vibrationen und Lockerung sind, nutzt die WAGO 771-5001-1 eine integrierte Federklemmtechnik. Dies gewährleistet eine konstant sichere Verbindung, ist werkzeuglos und deutlich schneller in der Montage, was zu einer höheren Zuverlässigkeit und Zeitersparnis führt.
