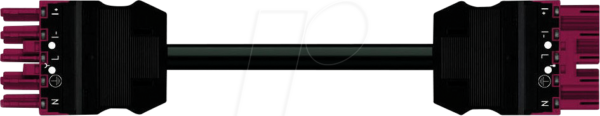

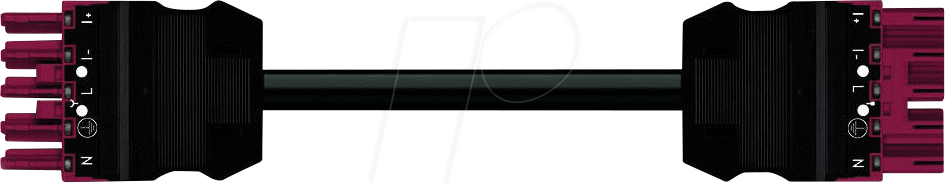

WAGO 771-3506-7 – WINSTA® MIDI Verbindungsleitung: Die Professionelle Lösung für Sichere und Effiziente Elektroinstallationen
Sie suchen nach einer zuverlässigen und schnellen Methode, elektrische Verbindungen herzustellen und zu erweitern, insbesondere dort, wo Flexibilität und Zeitersparnis entscheidend sind? Die WAGO 771-3506-7 WINSTA® MIDI Verbindungsleitung mit 5 Polen und einer Länge von 7 Metern ist die ultimative Lösung für Elektrofachkräfte, Planer und Anlagenbauer, die Wert auf höchste Qualität, Sicherheit und einfache Handhabung legen. Dieses Produkt eliminiert die Notwendigkeit zeitaufwendiger und fehleranfälliger Verdrahtungsarbeiten und bietet eine integrierte, durchdachte Anschlusslösung für anspruchsvolle Projekte im Gewerbe- und Industriebereich.
Maximale Effizienz und Sicherheit: Die Vorteile der WAGO WINSTA® MIDI Technologie
Die WAGO WINSTA® MIDI Serie steht für einen Paradigmenwechsel in der Elektroinstallation. Die 771-3506-7 Verbindungsleitung repräsentiert diese Innovation, indem sie eine Kombination aus Schnelligkeit, Zuverlässigkeit und integrierter Sicherheit bietet, die herkömmliche Verbindungsmethoden bei Weitem übertrifft. Die werkzeuglose Anschlussklemme ermöglicht eine deutliche Reduzierung der Installationszeiten, was sich direkt in Kosteneinsparungen niederschlägt. Gleichzeitig minimiert das durchdachte Design die Fehleranfälligkeit, was zu einer erhöhten Sicherheit und Langlebigkeit Ihrer elektrischen Anlagen führt.
- Werkzeuglose Montage: Deutlich schnellere Installation im Vergleich zu Schraubklemmen oder Lötverbindungen.
- Hohe Zuverlässigkeit: Der patentierte Federkraftanschluss sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung.
- Fehlervermeidung: Vorgefertigte und geprüfte Stecker-Buchsen-Systeme minimieren Installationsfehler.
- Flexibilität und Skalierbarkeit: Einfaches Erweitern und Umkonfigurieren von Anlagen.
- Industrietauglichkeit: Robuste Bauweise und hohe Schutzklassen für den Einsatz unter anspruchsvollen Bedingungen.
- Zeitersparnis: Signifikante Reduzierung des Montageaufwands pro Anschlusspunkt.
- Visuelle Kontrolle: Integrierte Prüfanschlüsse ermöglichen einfache Funktionsprüfungen ohne Demontage.
Technische Exzellenz im Detail: Das Herzstück Ihrer Installation
Die WAGO 771-3506-7 ist mehr als nur eine Verbindungsleitung; sie ist ein präzise gefertigtes Bauteil, das auf Langlebigkeit und optimale Leistung ausgelegt ist. Mit ihren 5 Polen bietet sie die notwendige Flexibilität für komplexe elektrische Systeme, wie sie in der Gebäudeautomation, im Maschinenbau oder in der Beleuchtungstechnik häufig anzutreffen sind. Die 7 Meter Länge erlauben eine komfortable und bedarfsgerechte Verlegung, ohne unnötige Kabelverlängerungen.
Das Herzstück jeder WAGO Verbindung ist die bewährte CAGE CLAMP® Anschlussklemme. Bei der WINSTA® MIDI Serie wird dieses Prinzip durch ein intelligentes Stecksystem ergänzt. Die 5-polige Ausführung erlaubt die gleichzeitige Übertragung von Leistungs- und Steuerungsdaten, was die Verdrahtung vereinfacht und übersichtlich hält. Die Kontaktierung erfolgt durch federbelastete Klemmen, die einen gleichmäßigen Anpressdruck gewährleisten und somit einen niederohmigen Kontakt über die gesamte Lebensdauer sicherstellen. Dies ist entscheidend für die Vermeidung von Überhitzung und Energieverlusten.
Die Isolation des Kabels und die Gehäuse der Stecker und Buchsen sind aus hochwertigen, flammwidrigen Kunststoffen gefertigt, die den strengen Anforderungen internationaler Normen genügen. Die Schutzart IP20 für die einzelne Komponente bedeutet, dass sie vor dem Eindringen von Festkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist, was für trockene Innenanwendungen typisch ist. Bei korrekter Montage und Verwendung in geeigneten Gehäusen kann jedoch auch ein höherer Schutzgrad erreicht werden.
Die 7 Meter Länge der Leitung sind nicht willkürlich gewählt. Sie bieten eine signifikante Reichweite, um Geräte flexibel zu positionieren und dennoch eine direkte Verbindung zum Verteiler oder Hauptanschluss herzustellen. Dies reduziert den Bedarf an zusätzlichen Verbindungskabeln oder Verteilerdosen und trägt zu einer saubereren und organisierteren Installation bei. Die durchgängige Kennzeichnung und die klare Farbkodierung unterstützen eine schnelle und fehlerfreie Zuordnung der einzelnen Leiter.
Einsatzgebiete: Wo Präzision und Geschwindigkeit zählen
Die WAGO 771-3506-7 WINSTA® MIDI Verbindungsleitung ist prädestiniert für eine Vielzahl von Anwendungen, bei denen Effizienz, Zuverlässigkeit und eine schnelle Montage im Vordergrund stehen. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bestandteil in:
- Gebäudeautomation: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen, Lichtsteuerung und Jalousien.
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Motoren und Steuergeräten in Maschinen und Fertigungsstraßen.
- Leuchten- und Beleuchtungstechnik: Schneller und sicherer Anschluss von LED-Leuchten, Traversen und sonstigen Beleuchtungssystemen, insbesondere bei flexiblen oder modular aufgebauten Lichtinstallationen.
- Schaltschrankbau: Standardisierte und schnelle Verkabelung von Komponenten im Schaltschrank.
- Anlagenbau: Montagefreundlicher Anschluss von elektrischen Komponenten in industriellen Anlagen und Messeständen.
- Projektinstallationen: Bei zeitkritischen Projekten, bei denen eine schnelle und zuverlässige Verdrahtung unerlässlich ist.
Die 5-polige Konfiguration ist besonders vorteilhaft, wenn neben der Stromversorgung auch Steuer- oder Kommunikationsleitungen geführt werden müssen. Dies vereinfacht die Verkabelung erheblich und reduziert die Anzahl der benötigten Kabel und Verbindungen.
Qualität und Haltbarkeit: Ein Investment in Ihre Infrastruktur
Die Langlebigkeit und Zuverlässigkeit von Elektroinstallationen sind entscheidend für den reibungslosen Betrieb von Anlagen und Gebäuden. WAGO steht für kompromisslose Qualität, die sich in jedem Produkt widerspiegelt. Die 771-3506-7 WINSTA® MIDI Verbindungsleitung ist aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen garantieren. Die verwendeten Kunststoffe sind UV-beständig und unempfindlich gegenüber vielen Chemikalien, was die Einsatzmöglichkeiten erweitert.
Die Federkraftanschlusstechnik, die WAGO berühmt gemacht hat, sorgt für eine konstante Klemmkraft, die sich nicht wie bei Schraubverbindungen im Laufe der Zeit durch Kriechvorgänge oder Temperaturschwankungen verringert. Dies minimiert das Risiko von Kaltklemmen, Wärmeentwicklung und letztlich Ausfällen. Jede Verbindung ist somit von Beginn an sicher und bleibt es über Jahre hinweg.
Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | WINSTA® MIDI |
| Artikelnummer | 771-3506-7 |
| Polanzahl | 5 |
| Leitungslänge | 7 Meter |
| Anschlussart | Steckverbinder, werkzeuglose Federkraftanschlussklemme |
| Nennspannung | 250 V |
| Nennstrom | 10 A |
| Isolationsmaterial | Hochwertiger, flammwidriger Kunststoff (gemäß UL94 V-0) |
| Betriebstemperatur | -20 °C bis +70 °C |
| Schutzart (Einzelkomponente) | IP20 |
| Anwendungsbereich | Innenbereich, trockene Umgebungen, Gebäudeautomation, Industrie, Leuchtenanschluss |
| Konformität | CE, VDE, UL zertifiziert |
FAQ – Häufig gestellte Fragen zu WAGO 771-3506-7 – WINSTA® MIDI Verbindungsleitung, 5-pol, 7m
Ist die WAGO 771-3506-7 Verbindungsleitung auch für den Außeneinsatz geeignet?
Die WAGO 771-3506-7 Verbindungsleitung ist für den Einsatz im Innenbereich konzipiert und hat die Schutzart IP20. Für Anwendungen im Außenbereich oder in feuchten Umgebungen sind spezielle, entsprechend höher geschützte WINSTA® Produkte oder zusätzliche Gehäusetechnik erforderlich.
Wie wird die Sicherheit der elektrischen Verbindungen gewährleistet?
Die Sicherheit wird durch die bewährte WAGO CAGE CLAMP® Federkraftanschlusstechnik gewährleistet, die für eine dauerhaft sichere und vibrationsfeste Kontaktierung sorgt. Hinzu kommen die robusten und flammwidrigen Gehäusematerialien sowie die Einhaltung internationaler Normen und Zertifizierungen.
Kann ich die WAGO 771-3506-7 Leitung mit anderen WAGO Verbindungssystemen kombinieren?
Die WINSTA® MIDI Serie ist ein eigenständiges System, das für eine nahtlose Integration innerhalb der WINSTA® Familie konzipiert ist. Eine direkte Kombination mit anderen WAGO Produktlinien wie der Serie 221 oder 222 ist in der Regel nicht vorgesehen, da unterschiedliche Stecker- und Buchsensysteme vorliegen.
Welche Leiterquerschnitte können mit dieser Leitung angeschlossen werden?
Die WAGO 771-3506-7 Verbindungsleitung ist für die Aufnahme von Standard-Leiterquerschnitten im Bereich der Energie- und Steuertechnik ausgelegt. Die genauen Spezifikationen für zulässige Leiterquerschnitte entnehmen Sie bitte dem technischen Datenblatt von WAGO für die WINSTA® MIDI Serie, üblicherweise im Bereich von 0,5 mm² bis 2,5 mm² für flexible und massive Leiter.
Wie einfach ist die Installation und eventuelle Demontage?
Die Installation ist durch das steckbare System und die werkzeuglose Anschlussklemme extrem einfach und schnell. Die Demontage ist ebenfalls unkompliziert; oft kann durch leichten Druck auf eine Entriegelungstaste oder durch Ziehen der Leitung die Verbindung gelöst werden, je nach spezifischem Steckerdesign.
Warum ist die 5-polige Ausführung vorteilhaft gegenüber einer 3-poligen Variante?
Die 5-polige Ausführung bietet zusätzliche Anschlussmöglichkeiten, was sie ideal für komplexere Anwendungen macht. Sie ermöglicht die gleichzeitige Führung von Stromversorgung (Phase, Neutralleiter, Schutzleiter) und zwei zusätzlichen Steuerungs- oder Kommunikationsleitungen. Dies reduziert den Bedarf an separaten Kabeln und vereinfacht die Verkabelung erheblich.
Wie lange ist die Lebensdauer dieser Verbindungsleitung?
Dank der hochwertigen Materialien und der robusten WAGO CAGE CLAMP® Technologie ist eine sehr lange Lebensdauer zu erwarten. Bei ordnungsgemäßer Installation und Einhaltung der Betriebsbedingungen kann von einer Standzeit von mehreren Jahrzehnten ausgegangen werden, vergleichbar mit der Lebensdauer der angeschlossenen Anlagen.
