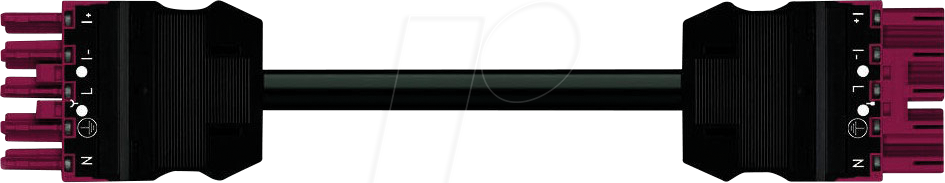

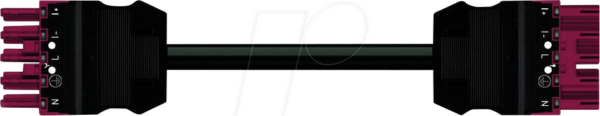

Optimale Kabelverbindung für anspruchsvolle Elektroinstallationen: WAGO 771-3506-5 – WINSTA® MIDI
Sie suchen nach einer zuverlässigen und effizienten Lösung für Ihre komplexen Elektroinstallationen, bei denen Standardverbindungen an ihre Grenzen stoßen? Die WAGO 771-3506-5 WINSTA® MIDI Verbindungsleitung, 5-polig und 5 Meter lang, ist die professionelle Antwort für Elektriker, Gebäudetechniker und Anlagenbauer, die Wert auf Sicherheit, Geschwindigkeit und Langlebigkeit legen. Diese Leitung vereinfacht die Verbindung von Geräten und Anlagen erheblich und minimiert den Zeitaufwand sowie das Risiko von Fehlverdrahtungen.
Präzision und Effizienz in jeder Verbindung
Die WAGO 771-3506-5 repräsentiert die Spitze der Verbindungstechnik und bietet eine Reihe von Vorteilen, die sie zur überlegenen Wahl gegenüber herkömmlichen Verdrahtungsmethoden machen. Insbesondere im anspruchsvollen Umfeld der Gebäudetechnik, der Automatisierung oder bei der Installation von Beleuchtungssystemen, wo schnelle, sichere und wiederholbare Verbindungen unerlässlich sind, spielt diese Leitung ihre Stärken aus. Die WINSTA® MIDI-Serie von WAGO steht für ein innovatives Steckverbindungssystem, das auf bewährter WAGO Klemmentechnik basiert und eine werkzeuglose Montage ermöglicht.
Unverzichtbare Vorteile der WAGO 771-3506-5
- Werkzeuglose Montage: Die geniale Push-in-Verbindungstechnologie von WAGO ermöglicht ein schnelles und einfaches Stecken der Leiter. Kein Schrauben, kein Abisolieren überflüssig – das spart wertvolle Zeit auf der Baustelle und reduziert das Fehlerrisiko.
- Hohe elektrische Sicherheit: Die 5-polige Ausführung bietet flexible Anschlussmöglichkeiten für komplexe Schaltungen und gewährleistet eine sichere Trennung und Führung von Leitern, ideal für erhöhte Anforderungen an die elektrische Sicherheit.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist diese Verbindungsleitung für den professionellen Einsatz konzipiert. Sie widersteht Umwelteinflüssen und mechanischer Belastung, was eine lange Lebensdauer garantiert.
- Standardisierte Konfektionierung: Die feste Länge von 5 Metern und die 5-polige Belegung sind für viele Standardanwendungen optimiert, was die Planung und Installation vereinfacht und die Lagerhaltung reduziert.
- Fehlervermeidung durch Farbkodierung und Stecksystem: Das WINSTA® MIDI-System ist darauf ausgelegt, Verpolungen und Fehlsteckungen zu verhindern, was besonders bei komplexen Installationen mit vielen Anschlussmöglichkeiten von entscheidender Bedeutung ist.
- Flexibilität in der Anwendung: Ob für die Nachrüstung, den Neubau oder die Wartung – diese Verbindungsleitung passt sich flexibel an unterschiedlichste Anforderungen an.
Technische Spezifikationen im Detail
Die WAGO 771-3506-5 ist mehr als nur ein Kabel. Sie ist ein präzise gefertigtes Bauteil, das auf die Bedürfnisse moderner Elektroinstallationen zugeschnitten ist. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Neutralleiter, Phase(n), Schutzleiter und einem zusätzlichen Steuer- oder Kommunikationsleiter, was sie für eine Vielzahl von Anwendungen qualifiziert, darunter die Ansteuerung von Jalousien, die Verkabelung von energieeffizienten Beleuchtungssystemen mit Dimmfunktion oder die Verbindung von Geräten mit komplexen Steuersignalen.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 771-3506-5 – WINSTA® MIDI Verbindungsleitung |
| Anzahl der Pole | 5 |
| Kabellänge | 5 Meter |
| Anschlusstechnologie | WAGO Push-in-Verbindungstechnik |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² (gemäß Spezifikation der WINSTA® MIDI Serie) |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² (gemäß Spezifikation der WINSTA® MIDI Serie) |
| Nennspannung | 400 V (gemäß EN 60664-1) |
| Nennstrom | 17,5 A (gemäß EN 60664-1) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +50 °C (gemäß Spezifikation der WINSTA® MIDI Serie) |
| Isolationsmaterial | Hochwertiges, flammhemmendes Kunststoffgehäuse (UL 94 V-0) |
| Farbe der Leitung | Schwarz (oftmals Standard für Außenanwendungen oder zur Kennzeichnung) |
| Schutzart | IP20 (für den Innenbereich, Schutz gegen Fremdkörper und Berührung) |
| Zulassungen | CE, VDE, UL (typische Zertifizierungen für professionelle Elektrokomponenten) |
Maximale Flexibilität für Ihre Installationen
Die 5-polige Ausführung der WAGO 771-3506-5 ist ein entscheidender Vorteil für anspruchsvolle Installationsaufgaben. Sie ermöglicht die unabhängige Führung von mehreren Stromkreisen oder Steuerleitungen durch eine einzige Leitung, was die Anzahl der benötigten Kabel reduziert und somit die Verkabelung übersichtlicher gestaltet. Dies ist besonders relevant in Schaltschränken, bei der Anbindung von Maschinen oder in intelligenten Gebäudesystemen, wo die gleichzeitige Übertragung von Energie und Steuerinformationen eine Rolle spielt. Die 5-Meter-Länge bietet dabei eine praxisgerechte Flexibilität für übliche Distanzen ohne überflüssige Kabelreste.
Innovationskraft von WAGO in der Praxis
Die WAGO WINSTA® MIDI-Serie basiert auf der bewährten und weltweit geschätzten CAGE CLAMP®-Anschlusstechnik, die für ihre Vibrationssicherheit und Wartungsfreiheit bekannt ist. Bei der 771-3506-5 wird diese Technologie durch ein intelligentes Stecksystem ergänzt, das eine noch schnellere und fehlerunanfälligere Montage ermöglicht. Das robuste Gehäusematerial schützt die Kontakte zuverlässig vor mechanischer Beschädigung und Umgebungseinflüssen und sorgt für eine langfristige, sichere Verbindung. Die klare Kennzeichnung und die formschlüssigen Verbindungen verhindern fehlerhafte Anschlüsse, die zu Ausfällen oder Sicherheitsrisiken führen könnten.
Häufig gestellte Fragen (FAQ) zu WAGO 771-3506-5 – WINSTA® MIDI Verbindungsleitung, 5-pol, 5m
Was sind die Hauptvorteile der WAGO 771-3506-5 gegenüber herkömmlichen Lüsterklemmen?
Die WAGO 771-3506-5 bietet eine werkzeuglose Montage durch die Push-in-Verbindungstechnik, was die Installationszeit drastisch reduziert. Zudem gewährleistet das System eine höhere elektrische Sicherheit, verhindert Verrutschen der Leiter und ist vibrationsunempfindlich, was bei Lüsterklemmen oft ein Problem darstellt.
Für welche Anwendungen ist die 5-polige Ausführung der WAGO 771-3506-5 besonders geeignet?
Die 5-polige Ausführung eignet sich hervorragend für Anwendungen, die die gleichzeitige Führung von Energie- und Steuersignalen erfordern. Dazu gehören beispielsweise die Verkabelung von Beleuchtungssystemen mit Dimmfunktion, die Ansteuerung von Motoren mit Rückmeldung, die Verbindung von Jalousienschaltern oder die Installation von intelligenten Gebäudesystemen.
Wie wird die elektrische Sicherheit bei der Verwendung dieser Verbindungsleitung gewährleistet?
Die Sicherheit wird durch die hochwertige Verarbeitung, die Einhaltung von Normen wie EN 60664-1 für Überspannungen und Verschmutzungsgrade sowie durch das intelligente Stecksystem gewährleistet, das Fehlsteckungen und Verpolungen verhindert. Die Nennspannung von 400V und der Nennstrom von 17,5A decken die Anforderungen der meisten Standardinstallationen ab.
Ist die WAGO 771-3506-5 für den Außeneinsatz geeignet?
Die WAGO 771-3506-5 ist standardmäßig mit einer IP20-Schutzart klassifiziert, was sie für den Einsatz in trockenen Innenbereichen prädestiniert. Für den Außeneinsatz oder in feuchten Umgebungen sind spezielle WAGO-Produkte mit höherer Schutzart (z.B. IP67) erforderlich.
Welche Arten von Leitern können mit der WAGO 771-3506-5 verbunden werden?
Diese Verbindungsleitung ist für die Aufnahme von massiven und feindrähtigen Leitern mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt, was eine breite Palette von Installationskabeln abdeckt.
Wie lange ist die erwartete Lebensdauer der WAGO 771-3506-5?
Bei fachgerechter Installation und bestimmungsgemäßem Gebrauch ist die Lebensdauer dieser Verbindungsleitung, dank der robusten Materialien und der bewährten WAGO-Technologie, auf viele Jahre ausgelegt. WAGO-Produkte sind für ihre Langlebigkeit und Wartungsfreiheit bekannt.
Ist eine spezielle Schulung für die Installation der WAGO 771-3506-5 erforderlich?
Nein, die Montage ist durch die intuitive Push-in-Verbindungstechnik so einfach gestaltet, dass sie von qualifiziertem Elektroinstallationspersonal ohne spezielle Schulung durchgeführt werden kann. Die einfache Handhabung minimiert das Risiko von Installationsfehlern.
