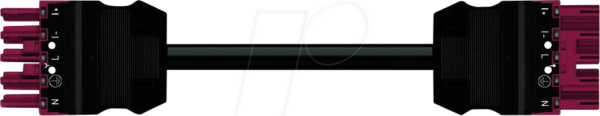

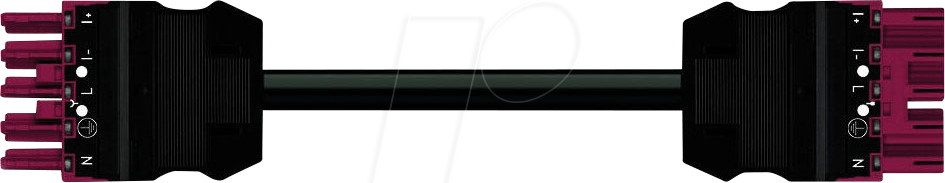

WAGO 771-3506-4 – WINSTA® MIDI Verbindungsleitung: Professionelle Energieverteilung leicht gemacht
Die WAGO 771-3506-4 WINSTA® MIDI Verbindungsleitung ist die ultimative Lösung für Elektriker und Systemintegratoren, die eine zuverlässige und effiziente Methode zur Verteilung von Energie in anspruchsvollen Umgebungen benötigen. Wenn Sie eine sichere, werkzeuglose und normgerechte Verbindung für Ihre elektrischen Installationen suchen, die Zeit spart und Fehlerquellen minimiert, ist diese 5-polige, 4 Meter lange Leitung die professionelle Wahl.
Maximale Zuverlässigkeit und Sicherheit mit WAGO WINSTA® MIDI
Die WINSTA® MIDI Serie von WAGO steht für innovative Verbindungstechnik, die den Anforderungen moderner Elektroinstallationen gerecht wird. Die 771-3506-4 Verbindungsleitung nutzt die bewährte CAGE CLAMP® Verbindungstechnik, die eine schnelle, sichere und dauerhaft zuverlässige elektrische Verbindung gewährleistet.
- Werkzeuglose Montage: Die intuitive Steckverbindung eliminiert die Notwendigkeit von Schraubwerkzeugen, was die Installationszeit erheblich verkürzt und das Risiko von falsch angezogenen Verbindungen reduziert.
- Hohe Strombelastbarkeit: Speziell konzipiert für die sichere Übertragung von Energie, ermöglicht diese Leitung eine robuste Stromversorgung für diverse Anwendungen.
- Normgerechte Sicherheit: Erfüllt höchste Sicherheitsstandards und Normen (z.B. VDE), was eine konforme und sichere Installation in industriellen und gewerblichen Umgebungen garantiert.
- Vielseitigkeit: Durch die 5-polige Ausführung bietet sie flexible Möglichkeiten zur Energie- und Steuerstromverteilung.
- Langlebigkeit: Hochwertige Materialien und präzise Fertigung sorgen für eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Innovative Technologie für Ihre Elektroinstallationen
Das Kernstück der WAGO 771-3506-4 bildet die fortschrittliche CAGE CLAMP® Technologie. Diese Federkraftklemme ist dafür bekannt, dass sie auch bei Vibrationen und Temperaturschwankungen eine konstante und sichere elektrische Verbindung aufrechterhält. Im Gegensatz zu herkömmlichen Schraubklemmen, die sich mit der Zeit lockern können, bietet die CAGE CLAMP® eine wartungsfreie Verbindung, die über Jahre hinweg zuverlässig funktioniert.
Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von mehreren Leitern, was besonders in komplexen Anlagen zur Verteilung von Leistungs- und Steuerströmen von Vorteil ist. Die integrierte Zugentlastung sorgt zudem für eine mechanisch sichere Fixierung der angeschlossenen Kabel, was ein Herausreißen der Leiter verhindert.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Produktnummer | 771-3506-4 |
| Produktfamilie | WINSTA® MIDI |
| Anzahl der Pole | 5 |
| Leitungslänge | 4 Meter |
| Anschlusstechnik | CAGE CLAMP® – Federkraftklemme |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Isolationsmaterial | Hochtemperaturkunststoff (Halogenfrei) |
| Farbe | Grau (Gehäuse) / Blau, Braun, Schwarz, Grau, Grün-Gelb (Leiterfarben) |
| Schutzart | IP20 (unmontiert) |
| Einsatzbereich | Industrielle Installationen, Schaltanlagenbau, Gebäudeinstallation, Beleuchtungstechnik, Automatisierungstechnik |
Vorteile auf einen Blick
- Zeit- und Kostenersparnis: Deutlich reduzierte Montagezeiten durch werkzeuglose Stecktechnik.
- Fehlerminimierung: Konstanter Anpressdruck der CAGE CLAMP® vermeidet Lockern und schlechte Kontakte.
- Hohe Flexibilität: Geeignet für verschiedene Leiterquerschnitte und sowohl starre als auch flexible Leiter.
- Kompakte Bauform: Platzsparende Lösung für dichte Schaltanlagen.
- Erweiterbare Modularität: Nahtlose Integration in bestehende WINSTA® MIDI Systeme.
- Hohe Vibrationsfestigkeit: Zuverlässige Verbindungen auch in Umgebungen mit starken mechanischen Beanspruchungen.
- Umweltfreundliche Materialien: Halogenfreies Isolationsmaterial für erhöhte Brandsicherheit und Umweltverträglichkeit.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WAGO 771-3506-4 WINSTA® MIDI Verbindungsleitung ist prädestiniert für den Einsatz in einer Vielzahl von Anwendungen, wo Zuverlässigkeit, Effizienz und Sicherheit oberste Priorität haben. Sie ist ideal für die Verkabelung von:
- Beleuchtungssystemen: Flexible und schnelle Installation von LED-Leuchten, Leuchtstoffröhren und anderen Beleuchtungselementen in Industrie, Büros und öffentlichen Gebäuden.
- Schalt- und Steueranlagen: Sichere und geordnete Verteilung von Energie und Steuersignalen innerhalb von Schaltschränken und Steuerungseinheiten.
- Maschinen und Anlagenbau: Robuste Verbindungen, die auch unter rauen Betriebsbedingungen standhalten und eine einfache Wartung ermöglichen.
- Gebäudeinstallation: Flexible Energieverteilung bei der Errichtung oder Modernisierung von elektrischen Anlagen in Wohn- und Gewerbeimmobilien.
- Automatisierungstechnik: Zuverlässige Signalübertragung und Energieversorgung für Sensoren, Aktoren und Steuergeräte.
- Netzwerk- und IT-Infrastrukturen: Als Komponente in Stromversorgungslösungen für Serverräume oder Rechenzentren.
Die WAGO CAGE CLAMP® Technologie im Detail
Die CAGE CLAMP® ist eine bahnbrechende Federklemmtechnik, die von WAGO entwickelt wurde und seit Jahrzehnten für ihre Zuverlässigkeit und einfache Handhabung bekannt ist. Bei der 771-3506-4 wird diese Technologie genutzt, um eine dauerhaft sichere elektrische Verbindung herzustellen. Der elektrische Kontakt wird durch den Anpressdruck einer Feder auf den Leiter realisiert. Dieser Druck ist präzise kalibriert und bleibt auch bei Temperaturschwankungen, Vibrationen oder mechanischen Belastungen konstant. Dies unterscheidet sie fundamental von Schraubklemmen, deren Anpressdruck mit der Zeit nachlassen kann, was zu erhöhten Übergangswiderständen und potenziellen Fehlerquellen führt. Die Vorteile sind:
- Kein Nachziehen erforderlich: Einmal montiert, bleibt die Verbindung sicher und stabil, was den Wartungsaufwand reduziert.
- Gleichmäßige Stromverteilung: Der gleichmäßige Anpressdruck über die gesamte Kontaktfläche sorgt für optimale elektrische Leitfähigkeit und reduziert die Wärmeentwicklung.
- Schutz vor Korrosion: Die Federklemme schützt die blanke Leiterkontaktfläche vor Oxidation und Korrosion, was die Lebensdauer der Verbindung verlängert.
- Einfache Handhabung: Das Einführen und Lösen von Leitern ist denkbar einfach und erfordert keine speziellen Werkzeuge über den benötigten Einführungsmechanismus hinaus.
Haltbarkeit und Widerstandsfähigkeit
Die WAGO 771-3506-4 ist aus hochwertigen Materialien gefertigt, die für eine lange Lebensdauer und Zuverlässigkeit in industriellen Umgebungen ausgelegt sind. Das Gehäusematerial ist ein widerstandsfähiger, halogenfreier Kunststoff, der nicht nur die elektrischen Komponenten schützt, sondern auch im Brandfall zur Reduzierung der Rauchentwicklung und der Entstehung toxischer Gase beiträgt. Dies ist besonders in sicherheitskritischen Anwendungen wie öffentlichen Gebäuden oder Bahnanlagen von entscheidender Bedeutung. Die Verbindungsleitung ist für den Einsatz im Temperaturbereich von -20°C bis +85°C ausgelegt, was eine breite Anwendbarkeit auch unter extremen Bedingungen ermöglicht.
FAQ – Häufig gestellte Fragen zu WAGO 771-3506-4 – WINSTA® MIDI Verbindungsleitung, 5-pol, 4m
Was ist der Hauptvorteil der WAGO 771-3506-4 gegenüber Standardklemmen?
Der Hauptvorteil liegt in der innovativen WAGO CAGE CLAMP® Federkrafttechnik. Diese Technologie gewährleistet eine wartungsfreie, selbstnachstellende und extrem zuverlässige elektrische Verbindung, die auch unter Einfluss von Vibrationen und Temperaturschwankungen stabil bleibt. Im Gegensatz zu Schraubklemmen, die nachgezogen werden müssen und mit der Zeit lockern können, bietet die CAGE CLAMP® eine dauerhaft sichere und niederohmige Verbindung.
Ist die WAGO 771-3506-4 für alle Arten von Leitern geeignet?
Ja, die Verbindungsleitung ist für die Aufnahme von sowohl massiven (starren) als auch feindrähtigen (flexiblen) Leitern im Querschnittsbereich von 0,5 mm² bis 2,5 mm² ausgelegt. Dies macht sie sehr vielseitig für unterschiedliche Installationsanforderungen.
Welche Sicherheitsstandards erfüllt die WAGO 771-3506-4?
Die WINSTA® MIDI Serie und somit auch die 771-3506-4 Verbindungsleitung erfüllt die relevanten Normen und Sicherheitsvorschriften für elektrische Verbindungen, darunter die VDE-Normen. Dies gewährleistet eine normgerechte und sichere Installation.
Wie wird die WAGO 771-3506-4 installiert?
Die Installation ist denkbar einfach und werkzeuglos. Die abisolierte Litze wird einfach in die dafür vorgesehene Öffnung der CAGE CLAMP® gesteckt. Die Federkraft sorgt automatisch für einen sicheren elektrischen Kontakt. Zum Lösen der Verbindung gibt es einen integrierten Entriegelungsmechanismus.
In welchen Umgebungen kann die WAGO 771-3506-4 eingesetzt werden?
Die Leitung ist für den Einsatz in einem breiten Temperaturbereich von -20°C bis +85°C konzipiert und das Gehäusematerial ist robust und widerstandsfähig. Sie eignet sich daher hervorragend für den Einsatz in industriellen Umgebungen, Schaltanlagen, im Maschinenbau, in der Gebäudeinstallation und überall dort, wo eine zuverlässige und langlebige Energieverteilung gefordert ist.
Was bedeutet „5-polig“ bei dieser Verbindungsleitung?
Die Bezeichnung „5-polig“ bedeutet, dass die Leitung über fünf separate Leiter verfügt. Dies ermöglicht die gleichzeitige Führung von mehreren Stromkreisen oder die Kombination von Leistungs- und Steuerleitungen innerhalb einer einzigen Verbindung. In der Regel werden dies typischerweise Phase, Neutralleiter, Schutzleiter und zwei weitere Leiter für Steuer- oder zusätzliche Leistungsfunktionen sein.
Ist das verwendete Material umweltfreundlich oder halogenfrei?
Ja, das Gehäusematerial der WAGO 771-3506-4 ist halogenfrei. Dies ist ein wichtiger Sicherheitsaspekt, da im Brandfall die Freisetzung von korrosiven und toxischen Halogenen minimiert wird, was die Brandbekämpfung und die Evakuierung erleichtert.
