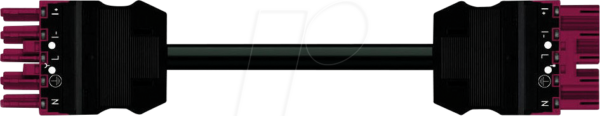

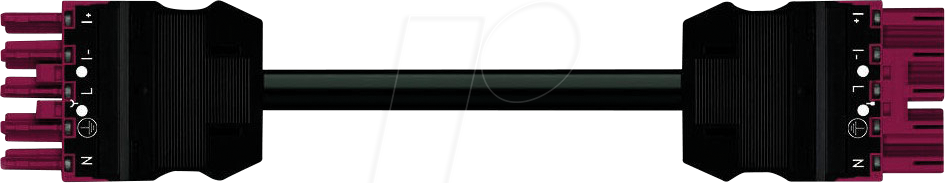

WAGO 771-3506-3 – WINSTA® MIDI Verbindungsleitung, 5-polig, 3m: Zuverlässige Konnektivität für anspruchsvolle Elektroinstallationen
Sie suchen nach einer robusten und sicheren Lösung für Ihre komplexen Elektroinstallationen, bei denen Flexibilität und Langlebigkeit entscheidend sind? Die WAGO 771-3506-3 WINSTA® MIDI Verbindungsleitung ist die ideale Wahl für Elektrofachkräfte und Planer, die höchste Ansprüche an Effizienz und Zuverlässigkeit stellen. Diese vorkonfektionierte Leitung ermöglicht die schnelle und fehlerfreie Verbindung von Geräten und Installationsteilen, wodurch zeitaufwändiges Verdrahten und potenzielle Fehlerquellen minimiert werden.
Maximale Effizienz durch WAGO WINSTA® MIDI Technologie
Die WAGO WINSTA® MIDI Serie steht für intelligente Verbindungs- und Installationstechnik, die speziell für die Anforderungen moderner Gebäudetechnik entwickelt wurde. Die 771-3506-3 Verbindungsleitung zeichnet sich durch ihre herausragende Benutzerfreundlichkeit und die bewährte Federklemmtechnik aus. Dies ermöglicht eine werkzeuglose Montage und Demontage, was gerade bei engen Platzverhältnissen oder bei häufigen Anpassungen von Vorteil ist. Die 5-polige Ausführung mit einer Länge von 3 Metern bietet dabei die notwendige Flexibilität für eine breite Palette von Anwendungen.
Hervorragende Eigenschaften und Vorteile der WAGO 771-3506-3
- Zeitersparnis bei der Installation: Die vorkonfektionierte Leitung mit integrierter WAGO Klemme reduziert den Installationsaufwand erheblich im Vergleich zu herkömmlichen Verdrahtungsmethoden.
- Hohe Sicherheit und Zuverlässigkeit: Die bewährte WAGO Federklemmtechnik sorgt für dauerhaft sichere und vibrationsbeständige Verbindungen, die den höchsten Sicherheitsstandards entsprechen.
- Flexibilität durch 5-polige Ausführung: Die 5 Pole bieten vielfältige Anschlussmöglichkeiten, beispielsweise für die gleichzeitige Führung von Außenleiter, Neutralleiter, Schutzleiter sowie zur Steuerung oder Signalübertragung.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz, widersteht die Leitung Umwelteinflüssen und mechanischer Belastung.
- Einfache Handhabung: Die intuitive Bedienung der WAGO Stecker und Buchsen ermöglicht auch ungeübten Anwendern eine schnelle und sichere Installation.
- Vorkonfektioniert und einsatzbereit: Die Leitung ist sofort einsatzfähig und eliminiert die Notwendigkeit, Kabel selbst abzulängen und zu konfektionieren.
Technische Spezifikationen und Aufbau
Die WAGO 771-3506-3 Verbindungsleitung ist präzise konzipiert, um eine zuverlässige und dauerhafte Verbindung zu gewährleisten. Mit ihrer 5-poligen Konfiguration und einer Länge von 3 Metern ist sie für vielfältige Einsatzbereiche in der Elektroinstallation prädestiniert. Die Leitungskonstruktion basiert auf bewährten Materialien und Techniken, die auf Langlebigkeit und Leistung ausgelegt sind. Die WINSTA® MIDI Serie von WAGO ist bekannt für ihre kompakte Bauform, die auch in beengten Schaltschrankinstallationen und Verteilerdosen problemlos Platz findet.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | WAGO WINSTA® MIDI Verbindungsleitung |
| Artikelnummer | 771-3506-3 |
| Anzahl der Leiter (Pole) | 5 |
| Länge | 3 Meter |
| Anschlussart | WAGO Stecker und Buchse (System WINSTA® MIDI) |
| Nennspannung | 250 V AC |
| Nennstrom | 16 A |
| Leitungsquerschnitt (pro Ader) | 0,5 mm² bis 2,5 mm² |
| Kabeltyp | Flexibel, mehradrig (spezifische Aderisolierung gemäß DIN VDE Normen) |
| Schutzart (bei gesteckter Verbindung) | IP20 (bei nicht gesteckten Steckverbindern), IP65/IP67 (mit entsprechenden Gehäusen/Adapterstücken) |
| Temperaturbereich (Betrieb) | -20 °C bis +85 °C (abhängig von Leitungsisolierung und Umgebung) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (Polyamid) |
| Farbe (Standard) | Schwarz (Leitungsmantel), Blau/Grau (Stecker/Buchse) – kann je nach spezifischer Ausführung variieren |
| Anwendungsbereiche | Industrie, Gewerbe, öffentliche Gebäude, Schaltschrankbau, Beleuchtungstechnik, Anlagenbau |
| Zulassungen | CE, VDE, UL (abhängig von der genauen Produktvariante und dem Produktionsstandort) |
Präzise Anwendung und Einsatzbereiche
Die WAGO 771-3506-3 WINSTA® MIDI Verbindungsleitung ist ein unverzichtbares Bauteil für eine Vielzahl von Elektroinstallationsaufgaben. Ihre 5-polige Ausführung prädestiniert sie für Anwendungen, bei denen neben der Energieversorgung auch Steuer- oder Signalleitungen geführt werden müssen. Dies umfasst typischerweise den Anschluss von Leuchten, Lüftungsanlagen, Motoren oder anderen steuerbaren Verbrauchern, wo eine saubere Trennung von Energie- und Steuerkreisen gefordert ist. Sie findet breite Anwendung in der Industrie, im Gewerbebau sowie in modernen Wohngebäuden, wo schnelle und flexible Installationen notwendig sind. Die WINSTA® MIDI Serie ermöglicht dabei eine standardisierte und modulare Bauweise, die auch zukünftigen Änderungen und Erweiterungen Rechnung trägt.
Sicherheitsaspekte und Normkonformität
Die Sicherheit hat bei der WAGO 771-3506-3 oberste Priorität. Die integrierte WAGO Federklemmtechnik ist für ihre herausragende elektrische und mechanische Stabilität bekannt. Sie garantiert zuverlässige Kontakte, die auch unter erschwerten Bedingungen wie Vibrationen oder Temperaturschwankungen Bestand haben. Die verwendeten Materialien sind isolierend, schwer entflammbar und entsprechen den relevanten Normen für elektrische Installationen. Die 5-polige Ausführung ermöglicht eine klare Trennung der einzelnen Leiter, wodurch Kurzschlüsse und Fehlverdrahtungen effektiv vermieden werden.
Umfassende Kompatibilität und Systemintegration
Die WAGO 771-3506-3 ist Teil des WINSTA® MIDI Systems, was eine nahtlose Integration in bestehende oder neue WAGO Installationen ermöglicht. Dieses System bietet eine breite Palette an Steckverbindern, Gehäusen und Zubehörteilen, die aufeinander abgestimmt sind. Dadurch können komplexe elektrische Systeme schnell, sicher und normgerecht aufgebaut werden. Die standardisierten Schnittstellen vereinfachen die Planung und reduzieren den Aufwand für die Beschaffung kompatibler Komponenten erheblich.
