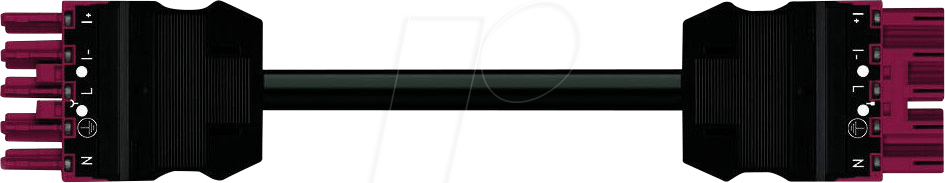

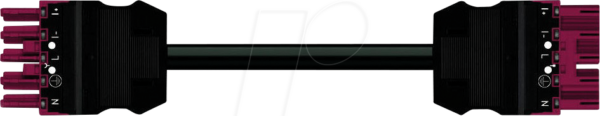

WAGO 771-3506-2 – WINSTA® MIDI Verbindungsleitung: Sichere und Flexible Stromverteilung
Die WAGO 771-3506-2 WINSTA® MIDI Verbindungsleitung mit 5 Polen und einer Länge von 2 Metern ist die präzise Lösung für professionelle Elektroinstallationen, bei denen Effizienz, Sicherheit und Anpassungsfähigkeit gefragt sind. Ideal für Elektriker, Planer und Anlagenbauer, die eine zuverlässige und zeitsparende Methode zur Stromverteilung in anspruchsvollen Umgebungen suchen, löst dieses Produkt die Herausforderungen komplexer Verdrahtungen und ermöglicht eine schnelle, fehlerfreie Montage ohne Spezialwerkzeug.
Maximale Flexibilität und Effizienz für Ihre Elektroprojekte
Diese WAGO WINSTA® MIDI Verbindungsleitung wurde entwickelt, um den Anforderungen moderner Gebäudetechnik und industrieller Anwendungen gerecht zu werden. Die 5-polige Konfiguration ermöglicht die gleichzeitige Weiterleitung von Leitern, Neutralleiter, Schutzleiter sowie Steuersignalen oder zusätzlichen Phasen, was sie zu einer universell einsetzbaren Komponente für eine Vielzahl von Stromverteilungsszenarien macht. Mit einer Länge von 2 Metern bietet sie eine optimale Reichweite für viele typische Anschlussaufgaben, ohne unnötige Kabellängen zu verursachen.
Vorteile der WAGO 771-3506-2 WINSTA® MIDI Verbindungsleitung
- Werkzeuglose Montage: Die innovativen Cage Clamp®-Anschlusstechnologien von WAGO ermöglichen eine schnelle und sichere Verbindung ohne den Einsatz von Schraubendrehern. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Installationsfehlern.
- Hohe Kontaktsicherheit: Die Federkraftklemmen gewährleisten eine dauerhaft zuverlässige und vibrationssichere Verbindung, die sich auch unter wechselnden thermischen Belastungen nicht löst. Dies ist essenziell für die Langlebigkeit und Sicherheit Ihrer Installationen.
- Anpassungsfähigkeit und Modularität: Das WINSTA® MIDI System ist bekannt für seine Flexibilität. Diese Verbindungsleitung integriert sich nahtlos in das modulare System und erlaubt eine einfache Erweiterung oder Anpassung von Schaltkreisen.
- Platzersparnis: Durch die kompakte Bauweise und die durchdachte Anordnung der Klemmen wird wertvoller Platz in Anschlussräumen und Gehäusen gespart.
- Breites Anwendungsspektrum: Geeignet für den Einsatz in Verteilerkästen, zur Verkabelung von Beleuchtungssystemen, zur Anbindung von Steuerungsgeräten und in vielen anderen Bereichen der Gebäude- und Anlagentechnik.
- Fehlervermeidung: Die klare Farbkodierung und die eindeutige Polung reduzieren das Risiko von Verdrahtungsfehlern, was für die Betriebssicherheit und die Einhaltung von Normen von entscheidender Bedeutung ist.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die eine hohe Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung aufweisen.
Technische Spezifikationen und Produktmerkmale
Die WAGO 771-3506-2 WINSTA® MIDI Verbindungsleitung ist ein Paradebeispiel für durchdachte Ingenieurskunst im Bereich der elektrischen Verbindungstechnik. Ihre Konstruktion und Materialauswahl sind auf maximale Zuverlässigkeit und Benutzerfreundlichkeit ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Serie | WINSTA® MIDI |
| Artikelnummer | 771-3506-2 |
| Polzahl | 5-polig |
| Länge | 2 Meter |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 4 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Isolationsmaterial | Halogenfreies, flammhemmendes Polyamid |
| Umgebungstemperatur (Einsatz) | -40 °C bis +55 °C |
| Schutzart (mit passendem Stecker/Buchse) | IP20 (ungeschützt), IP65 (geschützt in entsprechenden Gehäusen) |
| Klemmsystem | Cage Clamp® Federklemmen |
| Farbe | Grau (Gehäuse) |
| Zertifizierungen | CE, VDE, UL (gemäß Produktzulassung) |
| Einsatzbereiche | Gebäudetechnik, Beleuchtungsinstallationen, Steuerungstechnik, Maschinenbau |
Erweiterte Anwendungsgebiete und Integration in moderne Systeme
Die WAGO 771-3506-2 Verbindungsleitung ist mehr als nur ein einfaches Kabel. Sie ist ein integraler Bestandteil eines intelligenten Verbindungssystems, das darauf ausgelegt ist, die Effizienz in der Elektroinstallation zu revolutionieren. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von drei Phasen (L1, L2, L3), dem Neutralleiter (N) und dem Schutzleiter (PE). Dies ist besonders vorteilhaft in Systemen, die eine phasenspezifische Ansteuerung oder eine erweiterte Stromverteilung erfordern, wie beispielsweise bei komplexen Beleuchtungsszenarien mit mehreren Dimmkreisen oder bei der Anbindung von Maschinen mit separaten Steuerungs- und Leistungsstromkreisen.
Darüber hinaus erlaubt die Konfiguration die Integration von Steuerleitungen für Bussysteme (z.B. DALI) oder analoge Steuersignale parallel zur Stromversorgung. Dies reduziert die Anzahl der benötigten Kabelbäume und vereinfacht die Verkabelung erheblich, was zu einer erhöhten Übersichtlichkeit und einer schnelleren Fehlersuche im Falle von Störungen führt. Die Kompatibilität mit dem WINSTA® MIDI Stecker- und Buchsensystem ermöglicht eine schnelle und sichere Konfektionierung vor Ort oder die Verwendung von vorkonfektionierten Leitungssegmenten für maximale Flexibilität. Die bewährte Cage Clamp®-Technologie von WAGO garantiert dabei stets eine dauerhaft sichere und wartungsfreie Verbindung, selbst unter widrigen Umgebungsbedingungen.
Wichtige Hinweise zur Installation und Anwendung
Bei der Installation der WAGO 771-3506-2 WINSTA® MIDI Verbindungsleitung ist stets darauf zu achten, dass die jeweiligen Nennwerte für Spannung und Strom nicht überschritten werden. Die Leiterquerschnitte sind im Datenblatt spezifiziert und müssen strikt eingehalten werden, um eine sichere und zuverlässige Funktion zu gewährleisten. Das verwendete Isolationsmaterial ist halogenfrei und flammhemmend, was die Sicherheit in Bezug auf Brandverhalten und Rauchentwicklung erhöht und die Einhaltung strenger Brandschutzvorschriften unterstützt. Die Verbindungsleitung sollte stets so geführt werden, dass mechanische Beschädigungen vermieden werden. Die Entriegelung der Cage Clamp®-Klemmen erfolgt über einen integrierten Entriegelungshebel, der eine einfache Demontage ohne Beschädigung der Leiter ermöglicht.
FAQ – Häufig gestellte Fragen zu WAGO 771-3506-2 – WINSTA® MIDI Verbindungsleitung, 5-pol, 2m
Was ist der Hauptvorteil der WAGO 771-3506-2 gegenüber herkömmlichen Klemmverbindungen?
Der Hauptvorteil liegt in der werkzeuglosen Montage durch die Cage Clamp® Federklemmen-Technologie. Dies ermöglicht eine deutlich schnellere Installation, reduziert das Risiko von Installationsfehlern und bietet eine dauerhaft sichere, vibrationsfeste Verbindung im Vergleich zu Schraubklemmen.
Für welche Art von Stromkreisen ist die 5-polige Konfiguration der WAGO 771-3506-2 am besten geeignet?
Die 5-polige Konfiguration eignet sich hervorragend für Stromkreise, die neben den Standardleitern (L, N, PE) zusätzliche Steuerleitungen oder eine weitere Phase benötigen. Dies ist typisch für komplexe Beleuchtungssysteme, Steuerungsaufgaben in der Automatisierungstechnik oder die Stromversorgung von Maschinen mit separaten Steuer- und Leistungsströmen.
Kann die WAGO 771-3506-2 auch für starre Leiter verwendet werden?
Ja, die WAGO 771-3506-2 ist für die Aufnahme sowohl von flexiblen als auch von starren Leitern geeignet. Der zulässige Leiterquerschnitt variiert leicht zwischen diesen Leitertypen, wie in den technischen Spezifikationen angegeben.
Welche Schutzart bietet die WAGO 771-3506-2 Verbindungsleitung?
Die Verbindungsleitung selbst bietet standardmäßig die Schutzart IP20. In Kombination mit den passenden WINSTA® MIDI Steckern und Buchsen, die entsprechend abgedichtet sind, kann die Schutzart bis zu IP65 erreicht werden, was sie für anspruchsvollere Umgebungen qualifiziert.
Wie wird sichergestellt, dass die Verbindung sicher und dauerhaft ist?
Die WAGO Cage Clamp® Federklemmen erzeugen eine konstante Federkraft, die die Leiter sicher im Klemmbereich hält. Diese Federkraft kompensiert thermische Ausdehnungen und Kontraktionen der Leiter und sorgt so für eine dauerhaft sichere und vibrationsfeste Verbindung, die keine Nachkontrolle erfordert.
Ist die WAGO 771-3506-2 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Für explosionsgefährdete Bereiche sind spezielle Zulassungen und Produkte erforderlich. Die Standardausführung der WAGO 771-3506-2 ist nicht für den Einsatz in explosionsgefährdeten Zonen konzipiert. Bitte konsultieren Sie die technischen Dokumentationen von WAGO für spezifische ATEX-zertifizierte Lösungen.
Wie lange ist die Garantie für diese WAGO Verbindungskomponente?
WAGO bietet auf seine Produkte eine hohe Qualität und Zuverlässigkeit. Die genauen Garantiebedingungen entnehmen Sie bitte den Garantiebestimmungen von WAGO oder den Produktunterlagen, die üblicherweise eine mehrjährige Garantie auf Material und Verarbeitung umfassen.
