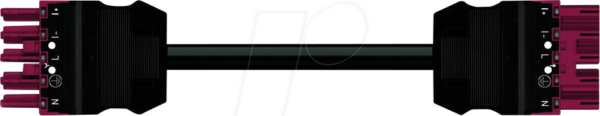

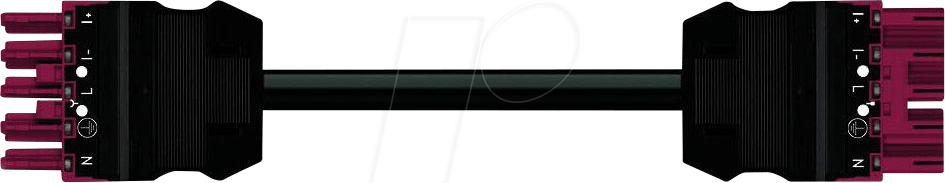

Optimieren Sie Ihre Elektroinstallationen mit der WAGO 771-3506-1 WINSTA® MIDI Verbindungsleitung
Die WAGO 771-3506-1 WINSTA® MIDI Verbindungsleitung ist die ultimative Lösung für Elektriker und Gebäudetechniker, die eine schnelle, sichere und zuverlässige Verbindung von 5 Leitern auf einer Länge von einem Meter benötigen. Speziell entwickelt für anspruchsvolle Installationsumgebungen, eliminiert diese Verbindungsleitung den Zeitaufwand und die Fehleranfälligkeit traditioneller Verdrahtungsmethoden, was zu einer erheblichen Effizienzsteigerung und erhöhten Sicherheit führt.
WAGO WINSTA® MIDI: Die Premium-Lösung für professionelle Verbindungen
Standard-Verbindungslösungen stoßen oft an ihre Grenzen, wenn es um Komplexität, Platzbedarf und Zuverlässigkeit geht. Die WAGO 771-3506-1 WINSTA® MIDI Verbindungsleitung übertrifft diese Erwartungen durch innovative Technologie und hochwertigste Materialien. Sie bietet eine steckbare Verbindung, die nicht nur Zeit spart, sondern auch Fehlerquellen minimiert und die Einhaltung höchster Sicherheitsstandards gewährleistet. Die Integration in das WAGO WINSTA® MIDI System ermöglicht eine modulare und flexible Elektroinstallation, die sich perfekt an individuelle Projektanforderungen anpassen lässt.
Unübertroffene Vorteile der WAGO 771-3506-1 WINSTA® MIDI Verbindungsleitung
- Schnelle und werkzeuglose Montage: Durch die innovative CAGE CLAMP®-Anschlusstechnik erfolgt die Leitungsinstallation in Sekundenschnelle, ohne spezielle Werkzeuge.
- Sicherheit und Zuverlässigkeit: Die robuste Bauweise und die bewährte CAGE CLAMP®-Technologie garantieren eine sichere und dauerhaft kontaktierende Verbindung, selbst unter erschwerten Bedingungen wie Vibrationen.
- Hohe Flexibilität: Die 5-polige Ausführung ermöglicht die gleichzeitige Verbindung mehrerer Leiter für komplexe Schaltungen, ideal für Beleuchtung, Steuerung und Energieverteilung.
- Platzsparendes Design: Die kompakte Bauform der WINSTA® MIDI Steckverbinder reduziert den Platzbedarf in Anschlussdosen und Schaltschränken erheblich.
- Fehlervermeidung: Die Farbkodierung und mechanische Kodierung der Steckverbinder verhindern Verpolung und Fehlverdrahtung.
- Skalierbarkeit: Als Teil des WAGO WINSTA® MIDI Systems lässt sich die Verbindungsleitung nahtlos in größere Installationskonzepte integrieren und erweitern.
- Zertifizierte Qualität: Erfüllt höchste internationale Normen und Sicherheitsanforderungen für den professionellen Einsatz.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | WAGO |
| Produktreihe | WINSTA® MIDI |
| Artikelnummer | 771-3506-1 |
| Anzahl der Pole | 5 |
| Leitungslänge | 1 m |
| Leiterquerschnitt (flexibel) | 0,2 – 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 – 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Anschlussart | Steckverbindung mit CAGE CLAMP®-Anschlusstechnik |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA) |
| Isolationsmaterial | Hochleistungskunststoff |
| Betriebstemperatur | -35 °C bis +85 °C |
| Schutzart (bei gestecktem Zustand) | IP20 |
| Anwendungsbereich | Gebäudeinstallation, Schaltanlagenbau, Maschinenbau, Leuchtenanschluss |
| Farbe | Schwarz (Standardfarbe für WINSTA® MIDI) |
| Zulassungen | VDE, UL, CSA (gemäß Herstellerangaben) |
Anwendungsbereiche und Installationsexpertise
Die WAGO 771-3506-1 WINSTA® MIDI Verbindungsleitung ist ein unverzichtbares Bauteil für eine Vielzahl von professionellen Elektroinstallationen. Ihre primäre Anwendung findet sie im Bereich der Gebäudeautomation, wo sie für die schnelle und sichere Verbindung von Beleuchtungssystemen, Sensoren, Aktoren und Steuereinheiten eingesetzt wird. Die 5-polige Ausführung ermöglicht die gleichzeitige Zuführung von Phasen-, Neutral- und Schutzleiter sowie von Steuer- oder Datenleitungen, was den Installationsaufwand signifikant reduziert. Im Schaltanlagenbau spielt sie eine entscheidende Rolle bei der Verdrahtung von Steuer- und Leistungskomponenten, wo sie eine modulare und wartungsfreundliche Struktur gewährleistet.
Auch im Maschinenbau bietet die WAGO 771-3506-1 entscheidende Vorteile. Sie ermöglicht eine standardisierte und schnelle Anbindung von Motoren, Steuergeräten und Bedienelementen, was gerade bei Serienfertigung oder bei der Wartung und Reparatur von Maschinen von großem Vorteil ist. Die robusten Eigenschaften des Gehäusematerials und die Zuverlässigkeit der CAGE CLAMP®-Anschlusstechnik stellen sicher, dass die Verbindungen auch unter industriellen Bedingungen mit Vibrationen und Temperaturschwankungen stabil und sicher bleiben.
Für Elektriker bedeutet die Verwendung der WAGO 771-3506-1 eine deutliche Steigerung der Effizienz und eine Reduzierung des Fehlerrisikos. Die werkzeuglose Montage spart wertvolle Zeit auf der Baustelle, während die klare Struktur und die Farbkodierung die Wahrscheinlichkeit von Verdrahtungsfehlern minimieren. Dies führt nicht nur zu einer schnelleren Fertigstellung von Projekten, sondern auch zu einer höheren Qualität der Installation und einer verbesserten Betriebssicherheit. Die 1-Meter-Länge ist ein gängiges Standardmaß, das für viele typische Anschlussabstände in Schaltschränken und Anschlussdosen perfekt geeignet ist.
Die CAGE CLAMP®-Technologie: Ein Garant für Qualität und Langlebigkeit
Das Herzstück jeder WAGO Verbindungslösung ist die revolutionäre CAGE CLAMP®-Anschlusstechnik. Bei der WAGO 771-3506-1 sorgt diese Technologie für eine elektrische Verbindung, die sich durch besondere Robustheit, geringen Übergangswiderstand und eine exzellente Vibrationsfestigkeit auszeichnet. Die Federklemme klemmt den Leiter sicher ein, unabhängig davon, ob es sich um einen massiven oder einen feindrähtigen Leiter handelt. Dies eliminiert das Risiko von losen Verbindungen, die durch Vibrationen oder thermische Ausdehnung entstehen können, ein häufiges Problem bei Schraubverbindungen.
Die CAGE CLAMP®-Feder ist aus korrosionsbeständigem Material gefertigt und behält ihre Klemmkraft über die gesamte Lebensdauer des Produkts bei. Dies bedeutet, dass einmal hergestellte Verbindungen dauerhaft sicher sind und keine Nachspannarbeiten erforderlich sind. Diese Langlebigkeit und Zuverlässigkeit reduziert den Wartungsaufwand erheblich und trägt zur Gesamtkosteneffizienz einer Installation bei. Für Anwender bedeutet dies die Gewissheit, dass ihre elektrischen Systeme sicher und stabil funktionieren, auch über viele Jahre hinweg.
FAQ – Häufig gestellte Fragen zu WAGO 771-3506-1 – WINSTA® MIDI Verbindungsleitung, 5-pol, 1m
Was ist der Hauptvorteil der WAGO 771-3506-1 gegenüber herkömmlichen Verbindungsmethoden?
Der Hauptvorteil liegt in der schnellen, werkzeuglosen und sicheren Montage durch die CAGE CLAMP®-Anschlusstechnik. Dies spart erheblich Zeit und reduziert das Fehlerrisiko im Vergleich zu Schraubklemmen oder Lötverbindungen.
Ist die WAGO 771-3506-1 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Verbindungsleitung ist aus hochqualitativem, flammhemmendem Kunststoff gefertigt und die CAGE CLAMP®-Technologie bietet eine exzellente Vibrationsfestigkeit, was sie für anspruchsvolle Umgebungen geeignet macht.
Kann ich verschiedene Leiterquerschnitte mit dieser Leitung verbinden?
Ja, die WAGO 771-3506-1 ist für Leiterquerschnitte von 0,2 bis 2,5 mm² für sowohl starre als auch flexible Leiter ausgelegt, was eine hohe Flexibilität bei der Installation ermöglicht.
Welche Bedeutung hat die 5-polige Ausführung der Leitung?
Die 5-polige Ausführung erlaubt die gleichzeitige Verbindung von Phasen-, Neutral- und Schutzleiter sowie von zwei zusätzlichen Steuer- oder Datenleitungen, was die Komplexität von Verdrahtungen vereinfacht.
Wie gewährleistet die WAGO 771-3506-1 eine sichere elektrische Verbindung?
Die sichere Verbindung wird durch die CAGE CLAMP®-Anschlusstechnik gewährleistet, die einen konstanten Anpressdruck auf den Leiter ausübt und so einen niederohmigen und dauerhaft stabilen Kontakt sicherstellt.
Ist das WINSTA® MIDI System erweiterbar?
Ja, das WINSTA® MIDI System ist modular konzipiert und lässt sich problemlos durch weitere Verbindungsleitungen und Steckverbinder erweitern, um auch komplexe Installationsanforderungen zu erfüllen.
Welche Schutzart bietet die WAGO 771-3506-1 im gesteckten Zustand?
Im gesteckten Zustand bietet die WAGO 771-3506-1 die Schutzart IP20, was einen Schutz gegen das Eindringen von festen Fremdkörpern ab einer Größe von 12,5 mm gewährleistet.
