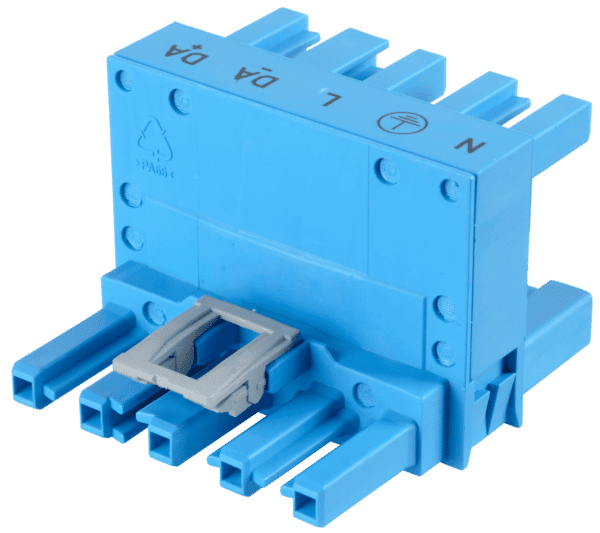

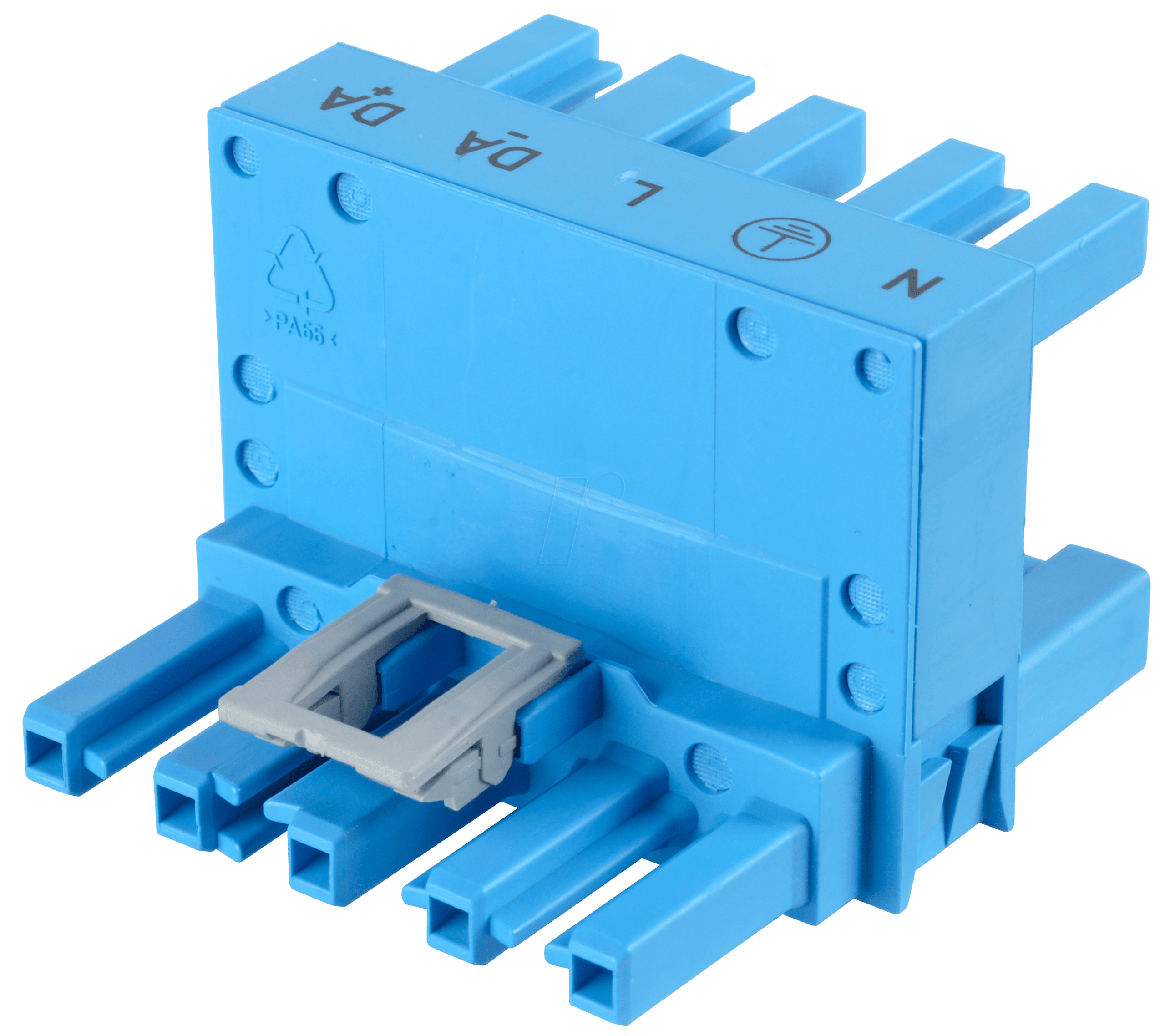

Effiziente Stromverteilung für anspruchsvolle Installationen: Der WAGO 770-993 WINSTA® MIDI H-Verteiler
Sie suchen nach einer robusten und zuverlässigen Lösung zur schnellen und sicheren Verteilung von elektrischer Energie in komplexen Elektroinstallationen? Der WAGO 770-993 WINSTA® MIDI H-Verteiler ist die Antwort für Elektroinstallateure, Planer und Technikprofis, die Wert auf Zeitersparnis, Fehlervermeidung und höchste Sicherheit legen. Dieses intelligente Verbindungssystem ermöglicht die unkomplizierte und normgerechte Verteilung von 5-poligem Strom in einem kompakten und benutzerfreundlichen Format.
Revolutionäre Verdrahtungstechnologie für maximale Effizienz
Der Kernvorteil des WAGO 770-993 H-Verteilers liegt in der bewährten PUSH WIRE®-Anschlusstechnik von WAGO. Diese Technologie eliminiert die Notwendigkeit für Werkzeuge wie Schraubendreher oder Zangen zur Durchführung von Verbindungen. Stattdessen ermöglicht das einfache Einstecken von Drähten eine schnelle und sichere Verdrahtung, die im Vergleich zu herkömmlichen Klemmtechniken die Installationszeit signifikant reduziert. Die integrierte Zugentlastung und die Verdrehsicherung sorgen für dauerhaft sichere Kontakte und verhindern ein unbeabsichtigtes Lösen der Drähte, selbst unter Belastung.
Unübertroffene Flexibilität und Anwendungsvielfalt
Mit seiner 5-poligen Ausführung bietet der WAGO 770-993 H-Verteiler eine ideale Grundlage für die Verteilung von drei Außenleitern (L1, L2, L3), einem Neutralleiter (N) und einem Schutzleiter (PE). Dies ist unerlässlich für moderne elektrische Systeme, die neben der reinen Energieversorgung auch separate Steuerungs- oder Kommunikationsleitungen erfordern. Ob in der Gebäudeinstallation, im Schaltschrankbau, in der Maschinenverkabelung oder in der dezentralen Beleuchtungstechnik – der WINSTA® MIDI Verteiler eröffnet vielfältige Anwendungsszenarien.
Sicherheit und Zuverlässigkeit auf höchstem Niveau
WAGO steht weltweit für Qualität und Zuverlässigkeit. Der 770-993 H-Verteiler ist keine Ausnahme. Gefertigt aus hochwertigen Materialien, die selbst unter extremen Bedingungen Langlebigkeit garantieren, erfüllt er höchste Industriestandards. Die Schutzart IP20 schützt vor unbeabsichtigtem Kontakt mit stromführenden Teilen und das robuste Gehäuse bietet Schutz gegen mechanische Einwirkungen. Die klare Farbkodierung (blau) erleichtert die Identifizierung und vermeidet Verdrahtungsfehler, was zu einer erhöhten Sicherheit im Betrieb beiträgt.
Der WAGO 770-993 H-Verteiler im Detail: Überlegene Merkmale
- Zeitersparnis: Deutlich schnellere Installation durch werkzeuglose PUSH WIRE®-Anschlusstechnik.
- Fehlervermeidung: Reduziert das Risiko von Verdrahtungsfehlern durch intuitive Handhabung und klare Polung.
- Sicherheit: Integrierte Zugentlastung und mechanische Stabilität für dauerhaft sichere Verbindungen.
- Flexibilität: 5-polige Ausführung für umfassende Stromverteilung (L1, L2, L3, N, PE).
- Kompaktheit: Platzsparende Bauform ermöglicht einfache Integration auch in beengten Installationen.
- Robustheit: Gefertigt aus widerstandsfähigen Kunststoffen für eine lange Lebensdauer.
- Normkonformität: Erfüllt relevante internationale Normen für elektrische Verbindungen.
Produktmerkmale im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 770-993 – WINSTA® MIDI H-Verteiler |
| Polzahl | 5-polig |
| Farbe | Blau |
| Anschlusstechnik | PUSH WIRE® (steckbar) |
| Einsatzbereich | Innenanwendungen, trockene Umgebungen |
| Nennspannung | 400 V (entsprechend der Zulassung) |
| Nennstrom | Bis 20 A (entsprechend der Zulassung und Drahtgröße) |
| Leiterquerschnitt | 0,5 mm² bis 2,5 mm² (flexibel und starr) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (Polycarbonat/Polyamid-Blend) |
| Schutzart | IP20 (gegen Berührung geschützt) |
| Zulassungen | Entsprechend den relevanten europäischen und internationalen Normen (z.B. ENEC, UL) |
Technische Spezifikationen und Qualität
Der WAGO 770-993 H-Verteiler ist für den Einsatz in Anlagen mit bis zu 400 Volt Nennspannung und einem Nennstrom von bis zu 20 Ampere ausgelegt. Diese Werte sind abhängig von der spezifischen Anwendung und der eingesetzten Leitung. Die Fähigkeit, sowohl starre als auch flexible Leiter mit Querschnitten von 0,5 mm² bis 2,5 mm² zu verarbeiten, macht ihn äußerst vielseitig. Das Gehäuse besteht aus einem hochwertigen, flammhemmenden Kunststoff, der die strengen Anforderungen der Brandschutzvorschriften erfüllt. Die blau Farbe des Verteilers dient nicht nur der Ästhetik, sondern auch der visuellen Unterscheidung und unterstützt die korrekte Zuordnung von Leitern in komplexen Verkabelungsszenarien.
FAQ – Häufig gestellte Fragen zu WAGO 770-993 – WINSTA® MIDI, H-Verteiler, 5-polig, blau
Was sind die Hauptvorteile der WAGO PUSH WIRE®-Technologie?
Die PUSH WIRE®-Anschlusstechnik von WAGO ermöglicht eine werkzeuglose und somit extrem schnelle Installation. Die Leiter werden einfach in die vorbereiteten Öffnungen gesteckt, wo sie durch eine integrierte Federklemme sicher fixiert werden. Dies spart erheblich Zeit im Vergleich zu Schraubklemmen und reduziert das Risiko von Installationsfehlern.
Für welche Anwendungsbereiche ist der WAGO 770-993 H-Verteiler am besten geeignet?
Der WAGO 770-993 H-Verteiler eignet sich hervorragend für eine Vielzahl von Anwendungen im Elektroinstallationshandwerk, darunter die Gebäudeverkabelung, die Installation von Beleuchtungssystemen, die Verkabelung von Schaltschränken, die Anschluss von Geräten in der Haustechnik sowie in der industriellen Automatisierung.
Kann ich mit diesem Verteiler auch Steuer- und Leistungsleitungen gleichzeitig verbinden?
Ja, die 5-polige Ausführung (3 x L, 1 x N, 1 x PE) ermöglicht die parallele Führung von Leistungs- und potenziellen Steuerleitungen. Dies ist besonders vorteilhaft bei modernen Anlagen, die eine getrennte Versorgung für Leistung und Steuerung benötigen.
Wie wird die Sicherheit der Verbindungen mit dem WAGO 770-993 gewährleistet?
Die Sicherheit wird durch die bewährte PUSH WIRE®-Anschlusstechnik mit ihrer starken Federklemme gewährleistet, die einen dauerhaft sicheren Kontakt sicherstellt. Zusätzlich bietet der Verteiler eine integrierte Zugentlastung, die verhindert, dass die angeschlossenen Leiter durch mechanische Belastung aus der Klemme rutschen.
Welche Leiterquerschnitte können mit dem WAGO 770-993 verarbeitet werden?
Der WAGO 770-993 H-Verteiler ist für die Aufnahme von ein- und mehrdrähtigen Leitern mit einem Querschnittsbereich von 0,5 mm² bis 2,5 mm² ausgelegt. Dies deckt die gängigsten Querschnitte für viele Elektroinstallationen ab.
Ist die blaue Farbe des Verteilers nur ein Designmerkmal?
Nein, die blaue Farbe hat eine funktionale Bedeutung. Sie dient der visuellen Unterscheidung und erleichtert die Zuordnung der verschiedenen Leiter (Phase L1, L2, L3, Neutralleiter N, Schutzleiter PE) in komplexen Verkabelungsszenarien und trägt somit zur Vermeidung von Verdrahtungsfehlern bei.
Welchen Schutz vor Umwelteinflüssen bietet der WAGO 770-993?
Der WAGO 770-993 H-Verteiler verfügt über die Schutzart IP20. Dies bedeutet, dass er vor dem Eindringen von Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist und somit vor direktem Berühren spannungsführender Teile sichert. Er ist für den Einsatz in trockenen Innenbereichen konzipiert.
