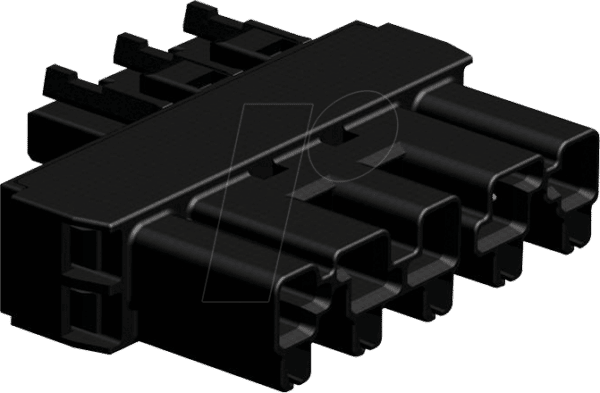

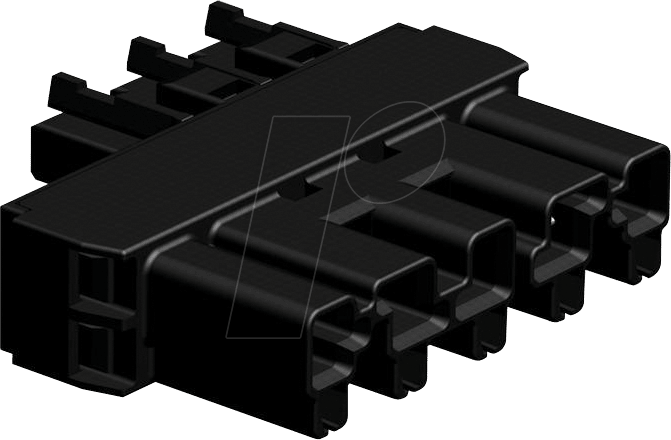

Optimale Stromverteilung und flexible Verdrahtung mit der WAGO WINSTA® MIDI Zwischenkupplung
Die WAGO 770-903 WINSTA® MIDI Zwischenkupplung ist die ideale Lösung für anspruchsvolle Elektroinstallationen, bei denen eine zuverlässige und flexible Umwandlung von 5-poligen auf 3-polige Anschlüsse erforderlich ist. Sie richtet sich primär an Fachhandwerker, Elektriker und Planer in Gewerbe- und Industriebereichen, die eine sichere und normgerechte Stromverteilung sowie eine einfache Anpassung von Verkabelungsstandards benötigen. Wenn Sie eine bestehende 5-polige Zuleitung effizient in eine 3-polige Verteilung aufteilen möchten, ohne Kompromisse bei Sicherheit und Leistung einzugehen, bietet diese Zwischenkupplung eine erstklassige und zeiteffiziente Lösung.
Intelligente Konvertierung für vielfältige Anwendungen
Diese hochentwickelte Zwischenkupplung ermöglicht die nahtlose Transformation einer 5-poligen Zuleitung in eine 3-polige Abzweigung. Dies ist insbesondere in Szenarien relevant, in denen unterschiedliche Geräte oder Beleuchtungssysteme mit verschiedenen Anschlussanforderungen versorgt werden müssen. Die WAGO 770-903 übertrifft herkömmliche Verbindungsmethoden durch ihre integrierte Funktionalität, die eine physische Konvertierung von Anschlusstypen ermöglicht. Dies spart nicht nur Installationszeit und reduziert den Bedarf an zusätzlichen Komponenten, sondern minimiert auch potenzielle Fehlerquellen, die bei manuellen Umkonfigurationen auftreten können. Die präzise Ausführung und die hochwertige Verarbeitung von WAGO garantieren eine dauerhafte und sichere Verbindung, die den strengen Anforderungen moderner Elektroinstallationen gerecht wird.
Überragende Vorteile der WAGO 770-903 WINSTA® MIDI Zwischenkupplung
- Effiziente 5-zu-3-polige Konvertierung: Reduziert den Bedarf an separaten Verteilern und Adaptern und vereinfacht die Verdrahtung.
- Sichere und zuverlässige Verbindungen: Nutzt die bewährte Federklemmentechnik von WAGO für vibrationsfeste und wartungsfreie Kontakte.
- Hohe Strombelastbarkeit: Ausgelegt für die Anforderungen moderner Elektroinstallationen und die Versorgung leistungsstarker Verbraucher.
- Kompaktes und robustes Design: Ermöglicht eine einfache Installation auch in beengten Platzverhältnissen und bietet Langlebigkeit.
- Normenkonformität: Erfüllt relevante Sicherheitsstandards und Vorschriften für Elektroinstallationen.
- Flexibilität für zukünftige Anpassungen: Erleichtert nachträgliche Änderungen an der Verdrahtung oder die Erweiterung von Systemen.
- Reduzierung von Fehlerquellen: Vorkonfigurierte Lösung minimiert menschliche Fehler bei der Verdrahtung.
Detaillierte Produktmerkmale und Spezifikationen
Die WAGO 770-903 WINSTA® MIDI Zwischenkupplung ist ein Paradebeispiel für durchdachtes Engineering im Bereich der Verbindungstechnik. Sie ist konzipiert, um den komplexen Anforderungen moderner Elektroinstallationen gerecht zu werden und gleichzeitig die Installation zu vereinfachen. Die Kernfunktionalität liegt in der Umwandlung einer 5-poligen Anschlussbelegung in eine 3-polige Verteilung. Dies bedeutet, dass beispielsweise eine einphasige Zuleitung mit Schutzleiter und Neutralleiter, die üblicherweise als 5-polig (Phase, Neutralleiter, Schutzleiter, optional zwei weitere Phasen bei Drehstrom) ausgeführt ist, hier so aufgeteilt wird, dass die benötigten drei Leiter (typischerweise Phase, Neutralleiter, Schutzleiter) für nachgeschaltete Verbraucher zur Verfügung stehen. Die WAGO WINSTA® MIDI Serie steht für kompakte Bauformen und einfache Handhabung, was sich auch in dieser Zwischenkupplung widerspiegelt. Die Integration erfolgt üblicherweise durch steckbare Verbindungen, was eine schnelle und sichere Montage ohne Werkzeuge wie Schraubendreher ermöglicht. Dies ist ein entscheidender Vorteil in Bezug auf Effizienz und Fehlervermeidung bei der Installation.
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 770-903 WINSTA® MIDI Zwischenkupplung |
| Anzahl der Pole (Eingang) | 5-polig |
| Anzahl der Pole (Ausgang) | 3-polig |
| Klemmsystem | WAGO Federklemmentechnik |
| Nennspannung | Bis 400 V AC (entsprechend der Anwendung und den angeschlossenen Leitern) |
| Nennstrom | Bis 20 A (entsprechend der Anwendung und den angeschlossenen Leitern) |
| Querschnittsbereich (flexibel/starr) | Breiter Bereich, typischerweise 0,5 mm² bis 2,5 mm² für flexible und starre Leiter, mit besonderer Berücksichtigung der spezifischen Anforderungen für die 3-polige Abzweigung. |
| Material Gehäuse | Hochwertiger, UV-beständiger und halogenfreier Kunststoff für maximale Sicherheit und Langlebigkeit auch unter anspruchsvollen Umgebungsbedingungen. |
| Umgebungstemperatur | Geeignet für den Einsatz in einem Temperaturbereich von -20 °C bis +60 °C, was eine breite Anwendbarkeit in verschiedenen Umgebungen ermöglicht. |
| Schutzart | Typischerweise IP20 (ungeschützt), aber die Verbindungselemente sind so konzipiert, dass sie nach dem Zusammenstecken eine sichere Berührungsschutz bieten. |
| Einsatzgebiet | Ideale Anwendung in der Gebäudeinstallation, Leuchtenanschlüsse, Verteilung von Versorgungsleitungen, Anschluss von Geräten mit unterschiedlichen Polanforderungen. |
Anwendungsbereiche und technische Überlegenheit
Die WAGO 770-903 Zwischenkupplung entfaltet ihr volles Potenzial in einer Vielzahl von Elektroinstallationsszenarien. Im Bereich der Gebäudetechnik, insbesondere in gewerblichen und industriellen Umgebungen, wo Flexibilität und Normenkonformität an erster Stelle stehen, ist dieses Produkt ein unverzichtbarer Bestandteil. Stellen Sie sich eine Produktionshalle vor, in der Maschinen mit unterschiedlichen Stromversorgungsanforderungen an eine zentrale Leitung angeschlossen werden müssen. Die 5-polige Zuleitung liefert die notwendige Kapazität, und die WAGO 770-903 ermöglicht die präzise Aufteilung in 3-polige Stränge, um spezifische Geräte sicher und effizient zu versorgen. Ebenso findet sie Anwendung bei der Installation von komplexen Beleuchtungssystemen, wo unterschiedliche Leuchtenarten (z.B. mit oder ohne Dimmfunktion) an eine gemeinsame Zuleitung angeschlossen werden. Die 5-polige Verbindung kann hier die Steuersignale und die Energieversorgung für mehrere Leuchten bündeln, während die 3-polige Abzweigung die individuelle Ansteuerung der jeweiligen Leuchtengruppen ermöglicht. Die technische Überlegenheit gegenüber Standardlösungen wie Lüsterklemmen oder herkömmlichen Steckverbindern liegt in der integrierten Konvertierungsfunktion, der herausragenden mechanischen Stabilität und der elektrischen Sicherheit, die durch die WAGO Federklemmen gewährleistet wird. Dies reduziert nicht nur den Montageaufwand und die Anzahl der benötigten Einzelteile, sondern minimiert auch das Risiko von Kurzschlüssen oder losen Verbindungen, was die Betriebssicherheit erheblich erhöht.
Praktische Vorteile für den Elektroinstallateur
Für den professionellen Elektroinstallateur bedeutet der Einsatz der WAGO 770-903 WINSTA® MIDI Zwischenkupplung eine signifikante Effizienzsteigerung auf der Baustelle. Die schnelle und werkzeuglose Steckverbindung spart wertvolle Zeit bei jeder einzelnen Installation. Anstatt mehrere separate Komponenten zu verdrahten und zu isolieren, wird mit der Zwischenkupplung eine fertige Lösung integriert. Dies reduziert nicht nur die Fehleranfälligkeit, die bei komplexen Verdrahtungen oft ein Thema ist, sondern vereinfacht auch die Dokumentation und Wartung der Anlage. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine hohe Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen. Dies reduziert Reklamationen und erhöht die Kundenzufriedenheit. Darüber hinaus ermöglicht die kompakte Bauform die problemlose Installation auch in engen Gehäusen oder Verteilerkästen, wo Platz oft ein kritischer Faktor ist. Die klare Kennzeichnung der Pole und die intuitive Handhabung machen die Arbeit für den Installateur einfacher und sicherer.
FAQ – Häufig gestellte Fragen zu WAGO 770-903 – WINSTA® MIDI Zwischenkupplung, 5-pol, 5-polig > 3-polig
Ist die WAGO 770-903 für den Einsatz im privaten Haushalt geeignet?
Die WAGO 770-903 WINSTA® MIDI Zwischenkupplung ist primär für professionelle Elektroinstallationen in gewerblichen und industriellen Bereichen konzipiert. Während sie technisch auch in einer Hausinstallation eingesetzt werden könnte, sind dort oft einfachere 2- oder 3-polige Verbindungen ausreichend. Für die sichere und normgerechte Installation in Privathaushalten empfehlen wir die Beratung durch einen qualifizierten Elektriker.
Welche Art von Leitern kann ich mit der WAGO 770-903 verbinden?
Diese Zwischenkupplung ist für die Aufnahme sowohl von flexiblen als auch von starren Leitern in einem breiten Querschnittsbereich ausgelegt, typischerweise von 0,5 mm² bis 2,5 mm². Die genauen Spezifikationen für den jeweiligen Leiterquerschnitt sollten stets im Einklang mit den Nennwerten der nachgeschalteten Geräte und der Zuleitung betrachtet werden.
Kann ich die WAGO 770-903 auch für Drehstromanwendungen verwenden?
Die 5-polige Eingangsseite könnte theoretisch für Drehstromanwendungen mit Neutralleiter und Schutzleiter genutzt werden. Die 3-polige Ausgangsseite ist jedoch typischerweise für einphasige Anwendungen gedacht (Phase, Neutralleiter, Schutzleiter). Eine direkte Umwandlung von 5-poligem Drehstrom auf 3-poligen Drehstrom ist mit diesem spezifischen Produkt nicht vorgesehen. Für solche Anwendungen sind spezielle Drehstromverteiler erforderlich.
Wie stelle ich sicher, dass die Verbindung sicher und fest ist?
Die WAGO 770-903 nutzt die bewährte WAGO Federklemmentechnik. Einmal eingeführt, hält die Feder den Leiter sicher und fest. Die Verbindung ist vibrationsfest und erfordert keine Nachkontrolle durch Verschraubung. Ein sichtbarer Anschlag bei der Leiter-Einführung bestätigt, dass der Leiter korrekt positioniert ist.
Ist die WAGO 770-903 als Ersatz für eine Unterverteilung geeignet?
Nein, diese Zwischenkupplung ist kein Ersatz für eine Haupt- oder Unterverteilung. Sie dient der spezifischen Umwandlung einer bestehenden Zuleitung zur Abzweigung von 3-poligen Strängen. Für die Aufteilung mehrerer Stromkreise oder die Installation von Schutzorganen wie Sicherungen oder FI-Schutzschaltern sind separate Verteileranlagen notwendig.
Welche Schutzart bietet die WAGO 770-903?
Die WAGO 770-903 selbst ist typischerweise mit einer Schutzart von IP20 klassifiziert, was bedeutet, dass sie vor dem Eindringen von festen Fremdkörpern mit einem Durchmesser größer als 12,5 mm geschützt ist, aber nicht vor Wasser. Nach dem Zusammenstecken mit anderen WINSTA® MIDI Komponenten und der korrekten Montage im Gehäuse wird jedoch ein hoher Berührungsschutz erreicht.
Wie lange ist die Lebensdauer der WAGO 770-903 Zwischenkupplung?
Aufgrund der hochwertigen Materialien und der bewährten WAGO Federklemmentechnik ist eine sehr lange Lebensdauer zu erwarten. Die genaue Lebensdauer hängt von den Umgebungsbedingungen, der Belastung und der korrekten Installation ab, kann aber erfahrungsgemäß mehrere Jahrzehnte betragen, ohne dass die Klemmkraft nachlässt.
