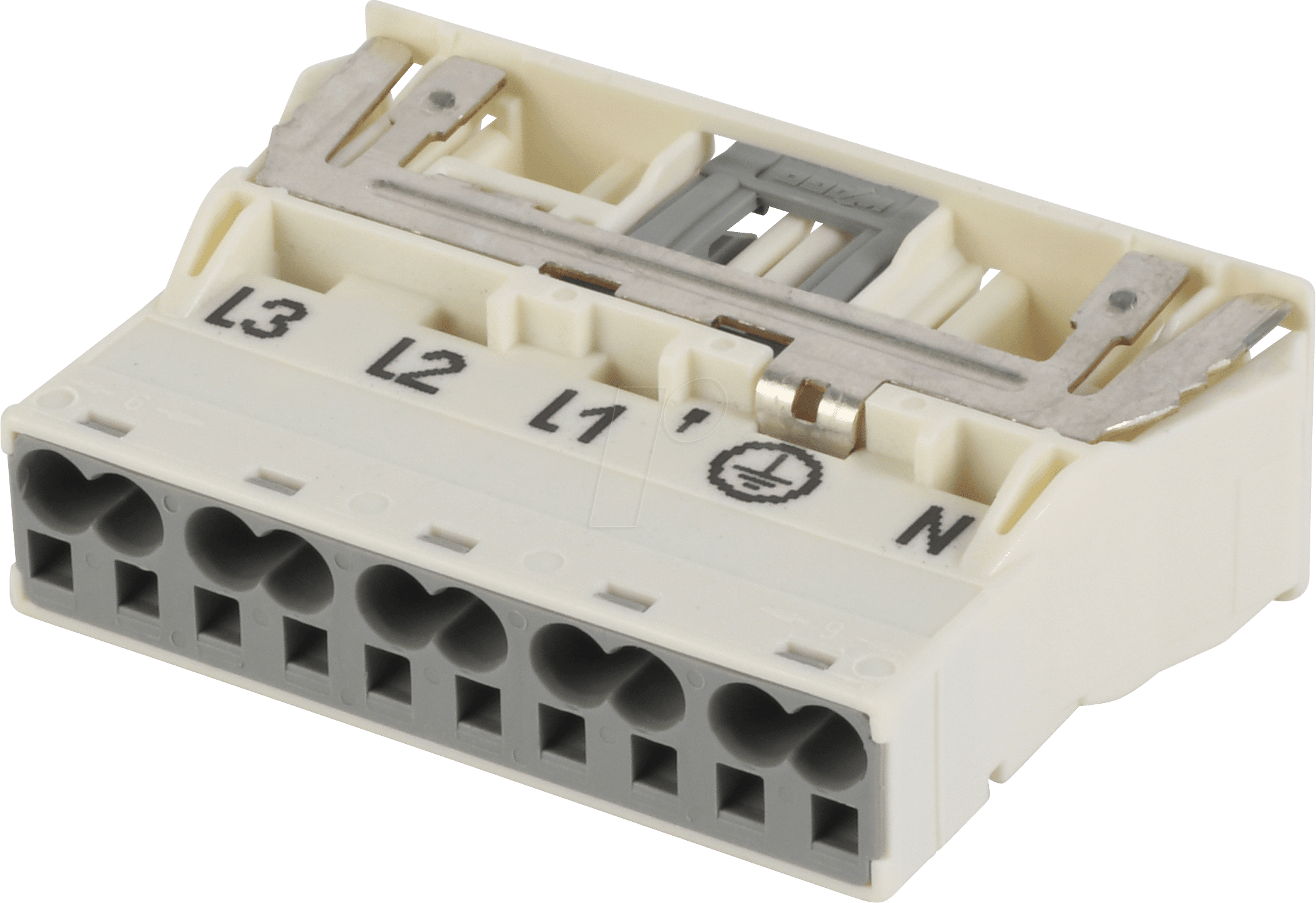

Optimierte Verbindungstechnik für anspruchsvolle Elektroinstallationen: WAGO 770-735-007 – WINSTA® MIDI Stecker, 5-pol, Snap-In
Der WAGO 770-735-007 – WINSTA® MIDI Stecker, 5-pol, Snap-In revolutioniert die Art und Weise, wie Elektriker und Anlagenbauer Verbindungen in komplexen Systemen herstellen. Dieses Produkt löst das Problem zeitaufwändiger und fehleranfälliger Verdrahtungen, indem es eine sichere, schnelle und wiederholgenaue Steckverbindung bietet. Er ist die ideale Lösung für Fachpersonal, das Wert auf Effizienz, Zuverlässigkeit und Zukunftssicherheit in industriellen Anwendungen, gewerblichen Gebäuden und anspruchsvollen Beleuchtungssystemen legt.
Maximale Effizienz und Sicherheit durch WAGO WINSTA® MIDI Technologie
Der WAGO 770-735-007 – WINSTA® MIDI Stecker, 5-pol, Snap-In setzt neue Maßstäbe in der Verbindungstechnik. Im Gegensatz zu herkömmlichen Lüsterklemmen oder Stoßverbindern, die oft manuelles Schrauben, Abisolieren und eine sorgfältige Isolierung erfordern, ermöglicht die WINSTA® MIDI Serie eine werkzeuglose Montage. Der integrierte Snap-In-Mechanismus sorgt für einen sicheren Halt und verhindert ungewollte Lösungen, selbst unter Vibration. Die 5-polige Ausführung bietet eine hohe Flexibilität für vielfältige Anwendungsbereiche, von der Stromversorgung bis zur Signalübertragung. Dies minimiert das Risiko von Kurzschlüssen und elektrischen Fehlerquellen, die bei unsachgemäßer Verdrahtung auftreten können. Die integrierte Zugentlastung schützt die angeschlossenen Leiter vor mechanischer Beanspruchung.
Überragende Vorteile für Ihre Installation
- Werkzeuglose Montage: Der innovative Snap-In-Mechanismus ermöglicht eine schnelle und einfache Verbindung ohne zusätzliches Werkzeug, was die Installationszeit signifikant reduziert.
- Hohe Zuverlässigkeit: Die bewährte WAGO Klemme Technologie garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Fehlervermeidung: Die klare Polung und die intuitive Stecker-Buchsen-Kombination minimieren das Risiko von Verdrahtungsfehlern und erhöhen die Sicherheit Ihrer Anlage.
- Wiederholgenauigkeit: Die Steckverbindungen lassen sich bei Bedarf einfach trennen und wieder verbinden, ohne die Leitungsqualität zu beeinträchtigen. Dies ist ideal für Wartungsarbeiten und Umkonfigurationen.
- Kompaktes Design: Das schlanke und robuste Gehäuse ermöglicht eine platzsparende Installation, auch in beengten Verhältnissen.
- Erweiterte Einsatzmöglichkeiten: Die 5-polige Ausführung eröffnet breite Anwendungsspektren in diversen Branchen, von der Gebäudeautomation bis hin zur industriellen Steuerungstechnik.
- Schutz vor Staub und Feuchtigkeit: Die robuste Bauweise bietet Schutz gegen Umwelteinflüsse und gewährleistet eine lange Lebensdauer.
Technische Spezifikationen und Materialität
Der WAGO 770-735-007 – WINSTA® MIDI Stecker, 5-pol, Snap-In zeichnet sich durch seine hochwertige Verarbeitung und die Auswahl robuster Materialien aus. Das Gehäuse besteht aus einem schwer entflammbaren und widerstandsfähigen Kunststoff (PA), der eine ausgezeichnete thermische und mechanische Belastbarkeit gewährleistet. Die Kontaktfedern sind aus einer hochwertigen Kupferlegierung gefertigt, die für eine exzellente Leitfähigkeit und Korrosionsbeständigkeit sorgt. Die integrierten Zugentlastungsmechanismen sind präzise konstruiert, um die angeschlossenen Kabel sicher zu fixieren und ein Ausreißen zu verhindern. Die Spannungsfestigkeit und die Isolationsklasse entsprechen den höchsten Industriestandards, was einen sicheren Betrieb auch in Umgebungen mit erhöhten Anforderungen ermöglicht.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Serie | WINSTA® MIDI |
| Artikelnummer | 770-735-007 |
| Polzahl | 5 |
| Anschlusstechnik | Cage Clamp® (Steckverbindung) |
| Gehäusematerial | Polyamid (PA), schwer entflammbar |
| Kontaktmaterial | Kupferlegierung |
| Farbe | Grau (für Stecker) / Blau (für Buchse – typischerweise, auch wenn nicht explizit im Titel, aber Standard für WAGO WINSTA® MIDI) |
| Bemessungsspannung | 400 V AC |
| Bemessungsstrom | 16 A |
| Schutzart | IP20 (bei gestecktem Zustand, je nach Anwendung und Schutzgehäuse) |
| Temperaturbereich | -25 °C bis +85 °C |
| Montageart | Snap-In, werkzeuglos |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² bis 2,5 mm² |
| Sicherheitseinrichtungen | Integrierte Zugentlastung, Verpolungsschutz |
Vielfältige Einsatzgebiete für den WAGO 770-735-007
Der WAGO 770-735-007 – WINSTA® MIDI Stecker, 5-pol, Snap-In ist aufgrund seiner Flexibilität und Zuverlässigkeit prädestiniert für eine breite Palette von Anwendungen. Im Bereich der Gebäudeautomation ermöglicht er eine schnelle und sichere Verlegung von Steuerleitungen für Heizungs-, Lüftungs- und Klimaanlagen, Beleuchtungssysteme und Sensoren. Für industrielle Anlagen bietet er eine robuste Lösung zur Verbindung von Maschinen, Steuerschränken und Produktionslinien, wo Vibrationen und anspruchsvolle Umgebungsbedingungen herrschen. In der Smart Home Technologie unterstützt er die einfache Integration von Beleuchtungslösungen, vernetzten Geräten und Sicherheitssystemen. Auch im Bereich des Veranstaltungstechnik und Messebaus punktet er durch schnelle Aufbauzeiten und eine hohe Sicherheit. Die 5-polige Ausführung ist ideal für die gleichzeitige Übertragung von Strom und Steuersignalen, was den Verkabelungsaufwand reduziert und die Übersichtlichkeit erhöht.
FAQ – Häufig gestellte Fragen zu WAGO 770-735-007 – WINSTA® MIDI Stecker, 5-pol, Snap-In
Kann der WAGO 770-735-007 Stecker auch in feuchten Umgebungen eingesetzt werden?
Der Stecker selbst hat im gesteckten Zustand die Schutzart IP20. Für Anwendungen in feuchten oder staubigen Umgebungen ist es unerlässlich, entsprechende Schutzgehäuse oder eine Umgebung zu wählen, die die geforderte IP-Schutzart erfüllt. Die WAGO WINSTA® MIDI Serie bietet hierfür passende Lösungen, die in Kombination mit dem Stecker eine höhere Schutzart gewährleisten.
Wie wird sichergestellt, dass die Verbindung auch unter Vibrationen sicher bleibt?
Die WAGO Cage Clamp® Technologie, die auch in der WINSTA® MIDI Serie zum Einsatz kommt, bietet eine dauerhaft sichere und vibrationsfeste Verbindung. Die Klemmkraft der Federklemmen hält auch bei starken Erschütterungen konstant, was ein Lösen der Leiter verhindert.
Ist die Montage des WAGO 770-735-007 Stecker komplex?
Nein, die Montage ist bewusst einfach gehalten und erfolgt werkzeuglos. Das Kabel wird einfach in die vorgesehene Öffnung eingeführt und die Klemme rastet automatisch ein. Die klare Farbkodierung und die eindeutige Pinbelegung erleichtern zusätzlich die korrekte Anwendung.
Welche Arten von Leitern können mit diesem Stecker verbunden werden?
Der WAGO 770-735-007 Stecker ist für die Verbindung von starren und flexiblen Leitern mit einem Querschnitt von 0,5 mm² bis 2,5 mm² geeignet. Dies deckt die meisten gängigen Anwendungsfälle in der Elektroinstallation ab.
Kann ich den Stecker mehrmals trennen und wieder verbinden?
Ja, die WAGO WINSTA® MIDI Stecker sind für eine wiederholte Nutzung konzipiert. Sie können die Verbindung bei Bedarf einfach trennen und wieder neu herstellen, ohne die Qualität der elektrischen Verbindung zu beeinträchtigen.
Was bedeutet die Bezeichnung „5-polig“ für diesen Stecker?
Die Bezeichnung „5-polig“ bedeutet, dass der Stecker fünf separate Kontakte für die elektrische Verbindung besitzt. Dies ermöglicht die gleichzeitige Übertragung von fünf unterschiedlichen elektrischen Signalen oder Stromversorgungen, beispielsweise für Phasen, Neutralleiter und Schutzleiter sowie zusätzliche Steuerleitungen.
Bietet WAGO auch die passenden Buchsen für den 770-735-007 Stecker an?
Ja, die WINSTA® MIDI Serie ist als System aufgebaut. Zu diesem Stecker sind selbstverständlich die entsprechenden 5-poligen Buchsen (z.B. WAGO 770-835-007) erhältlich, um eine vollständige und sichere Steckverbindung zu realisieren.
