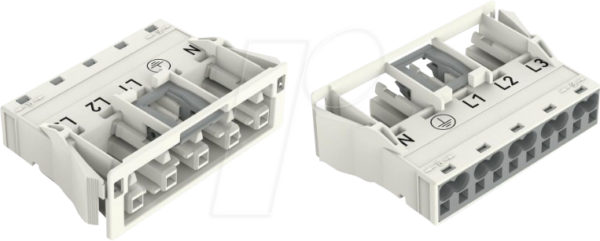

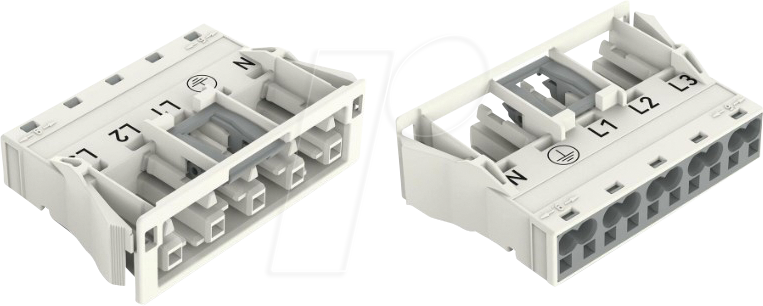

WAGO 770-725 – WINSTA® MIDI Buchse 5-polig: Effiziente und sichere Verbindungen für anspruchsvolle Elektroinstallationen
Die WAGO 770-725 WINSTA® MIDI Buchse 5-polig mit Snap-In Technologie ist die ideale Lösung für Elektriker, Planer und Installateure, die eine schnelle, sichere und zuverlässige Steckverbindung für elektrische Anwendungen benötigen, insbesondere dort, wo Effizienz und Flexibilität gefragt sind. Sie löst das Problem zeitaufwändiger und fehleranfälliger Verdrahtungsmethoden, indem sie eine werkzeuglose Montage und eine garantierte sichere Verbindung bietet.
Optimierte Installationseffizienz durch WAGO Snap-In Technologie
Die Kernkompetenz der WAGO 770-725 liegt in ihrer innovativen Snap-In Technologie. Diese erlaubt eine kraftschlüssige Verbindung der Leiter im Inneren der Buchse, sobald diese in die entsprechenden Anschlussklemmen eingeführt werden. Der hör- und fühlbare Klick bestätigt die korrekte Verriegelung und eliminiert somit potenzielle Fehlerquellen, die bei herkömmlichen Schraubklemmen auftreten können. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Fehlverdrahtungen, was insbesondere bei komplexen Projekten und engen Zeitplänen von unschätzbarem Wert ist.
Herausragende Merkmale und Vorteile der WAGO 770-725
- Werkzeuglose Montage: Die Snap-In Funktion ermöglicht die Montage ohne zusätzliches Werkzeug. Dies beschleunigt den Installationsprozess erheblich und reduziert die Notwendigkeit für Spezialwerkzeuge.
- Sichere und zuverlässige Verbindungen: Die PUSH WIRE®-Anschlusstechnik von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat.
- Hohe Strombelastbarkeit: Mit einer Nennspannung von 400 V und einem Nennstrom von 20 A ist diese Buchse für eine Vielzahl von Leistungsanwendungen geeignet.
- Kompaktes Design: Die WINSTA® MIDI Baureihe zeichnet sich durch ihre kompakten Abmessungen aus, was eine platzsparende Installation in Schaltschränken, Gehäusen und Verteilerdosen ermöglicht.
- Intuitive Handhabung: Die farbliche Kennzeichnung und die logische Anordnung der Anschlüsse vereinfachen die Zuordnung und Verlegung der Leiter.
- Hohe Flexibilität: Die 5-polige Ausführung erlaubt die gleichzeitige Führung mehrerer Stromkreise und Signalleitungen, was die Systemflexibilität erhöht.
- Robustheit und Langlebigkeit: Die hochwertige Verarbeitung und die Verwendung widerstandsfähiger Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit im Einsatz.
- Sicherheit durch Isolation: Das Gehäusematerial bietet eine hervorragende elektrische Isolation und schützt vor unbeabsichtigtem Kontakt mit spannungsführenden Teilen.
Technische Spezifikationen im Detail
Die WAGO 770-725 ist mehr als nur eine einfache Buchse; sie ist ein hochentwickeltes Bauteil, das speziell für die Anforderungen moderner Elektroinstallationen konzipiert wurde. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand, was zur Energieeffizienz beiträgt und die Wärmeentwicklung minimiert. Die robuste Konstruktion aus hochtemperaturbeständigen Kunststoffen macht sie unempfindlich gegenüber mechanischer Belastung und chemischen Einflüssen, die in industriellen oder gewerblichen Umgebungen auftreten können.
Einsatzbereiche und Anwendungsgebiete
Die Vielseitigkeit der WAGO 770-725 Buchse eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. In der Gebäudeinstallation dient sie zur schnellen und sicheren Verbindung von Beleuchtungssystemen, Schaltschrankverteilungen oder zur Verkabelung von Maschinen und Anlagen. Im industriellen Umfeld ermöglicht sie den einfachen Anschluss von Sensoren, Aktoren und Steuergeräten. Auch in der Logistik, im Messebau oder in der Veranstaltungstechnik, wo häufige Auf- und Abbauten stattfinden, spielt die WAGO 770-725 ihre Stärken aus und ermöglicht einen schnellen und sicheren Austausch von Komponenten.
Vergleich mit Standardlösungen: Der WAGO-Vorteil
Im direkten Vergleich zu herkömmlichen Klemmverbindungen, die oft Schraubanschlüsse mit sich bringen, bietet die WAGO 770-725 eine signifikante Verbesserung der Installationssicherheit und -geschwindigkeit. Schraubverbindungen sind anfällig für Vibrationen, die ein Nachziehen erforderlich machen und zu einem potenziellen Verlust der Verbindungssicherheit führen können. Die federbasierten Klemmen von WAGO, wie sie in der 770er Serie integriert sind, eliminieren diese Schwachstelle. Die PUSH WIRE®-Technologie sorgt für einen konstanten Anpressdruck und garantiert eine dauerhaft zuverlässige Stromführung, selbst unter dynamischen Bedingungen. Die werkzeuglose Montage spart zudem wertvolle Arbeitszeit, die bei herkömmlichen Methoden für das Hantieren mit Werkzeugen und das Festziehen von Schrauben aufgewendet werden muss.
Qualität und Sicherheit auf höchstem Niveau
WAGO steht seit Jahrzehnten für Qualität und Innovation im Bereich der elektrischen Verbindungs- und Automatisierungstechnik. Die WAGO 770-725 Buchse 5-polig ist keine Ausnahme. Sie erfüllt höchste internationale Sicherheitsstandards und ist für den professionellen Einsatz in kritischen Umgebungen ausgelegt. Die Verwendung von halogenfreien Materialien trägt zur Sicherheit bei Bränden bei, indem die Rauchentwicklung und die Freisetzung toxischer Gase minimiert werden. Dies ist besonders relevant für Anwendungen in öffentlichen Gebäuden, Krankenhäusern und Rechenzentren.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktname | WAGO 770-725 – WINSTA® MIDI Buchse 5-polig |
| Anschlusstechnik | PUSH WIRE® – Werkzeuglose Montage durch Snap-In Verriegelung |
| Polzahl | 5 |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Leiterquerschnitt | 0,5 mm² bis 2,5 mm² (massiv und eindrähtig) |
| Schutzart | IP20 (im gesteckten Zustand) |
| Gehäusematerial | Hochtemperatur-Kunststoff, halogenfrei |
| Farbe | Grau (Standardgehäusefarbe) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +55 °C |
| Zertifizierungen | CE, VDE, UL und weitere branchenübliche Zulassungen |
FAQ – Häufig gestellte Fragen zu WAGO 770-725 – WINSTA® MIDI, Buchse 5-pol, Snap-In
Was genau ist die WINSTA® MIDI Serie von WAGO?
Die WINSTA® MIDI Serie von WAGO ist ein System von steckbaren Verbindern, das für eine schnelle, einfache und sichere Elektroinstallation entwickelt wurde. Sie zeichnet sich durch kompakte Bauformen und standardisierte Steckgesichter aus, die eine schnelle Montage und Demontage von elektrischen Komponenten ermöglichen.
Welche Vorteile bietet die Snap-In Technologie im Vergleich zu herkömmlichen Schraubklemmen?
Die Snap-In Technologie ermöglicht eine werkzeuglose und kraftschlüssige Verbindung der Leiter. Dies reduziert die Installationszeit drastisch, minimiert das Risiko von Fehlverdrahtungen und sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die kein Nachziehen erfordert, wie es bei Schraubklemmen oft der Fall ist.
Ist die WAGO 770-725 für alle Arten von Leitern geeignet?
Ja, die WAGO 770-725 ist für die Aufnahme von massiven und eindrähtigen Leitern mit Querschnitten von 0,5 mm² bis 2,5 mm² ausgelegt. Die PUSH WIRE®-Anschlusstechnik garantiert auch bei diesen Querschnitten eine sichere und zuverlässige Verbindung.
Welche spezifischen Anwendungsgebiete sind für die WAGO 770-725 besonders geeignet?
Die Buchse eignet sich hervorragend für Gebäudeinstallationen (Beleuchtung, Schaltschränke), industrielle Anwendungen (Maschinenanbindung, Sensorik), Logistik, Messebau und Veranstaltungstechnik, überall dort, wo Flexibilität, Schnelligkeit und Sicherheit bei elektrischen Verbindungen gefordert sind.
Wie gewährleistet die Buchse die Sicherheit im Betrieb?
Die Buchse bietet durch ihr robustes, halogenfreies Kunststoffgehäuse eine hohe elektrische Isolation. Die PUSH WIRE®-Technologie sorgt für eine zuverlässige und stromfeste Verbindung, die auch unter Belastung sicher ist. Zusätzlich sind die Bauteile nach gängigen Sicherheitsnormen zertifiziert.
Was bedeutet die Schutzart IP20 bei dieser Buchse?
Die Schutzart IP20 bedeutet, dass das Gehäuse vor dem Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist und keine gefährlichen Körperteile von Personen berührt werden können. Es besteht jedoch kein Schutz vor Wasser.
Ist die WAGO 770-725 mit anderen WAGO Steckverbindern der WINSTA® Serie kompatibel?
Die WINSTA® MIDI Serie ist als System konzipiert. Innerhalb der MIDI-Produktlinie sind die Stecker und Buchsen mit denselben Anschlussmerkmalen und Polzahlen kompatibel, um ein durchgängiges und flexibles System zu gewährleisten.
