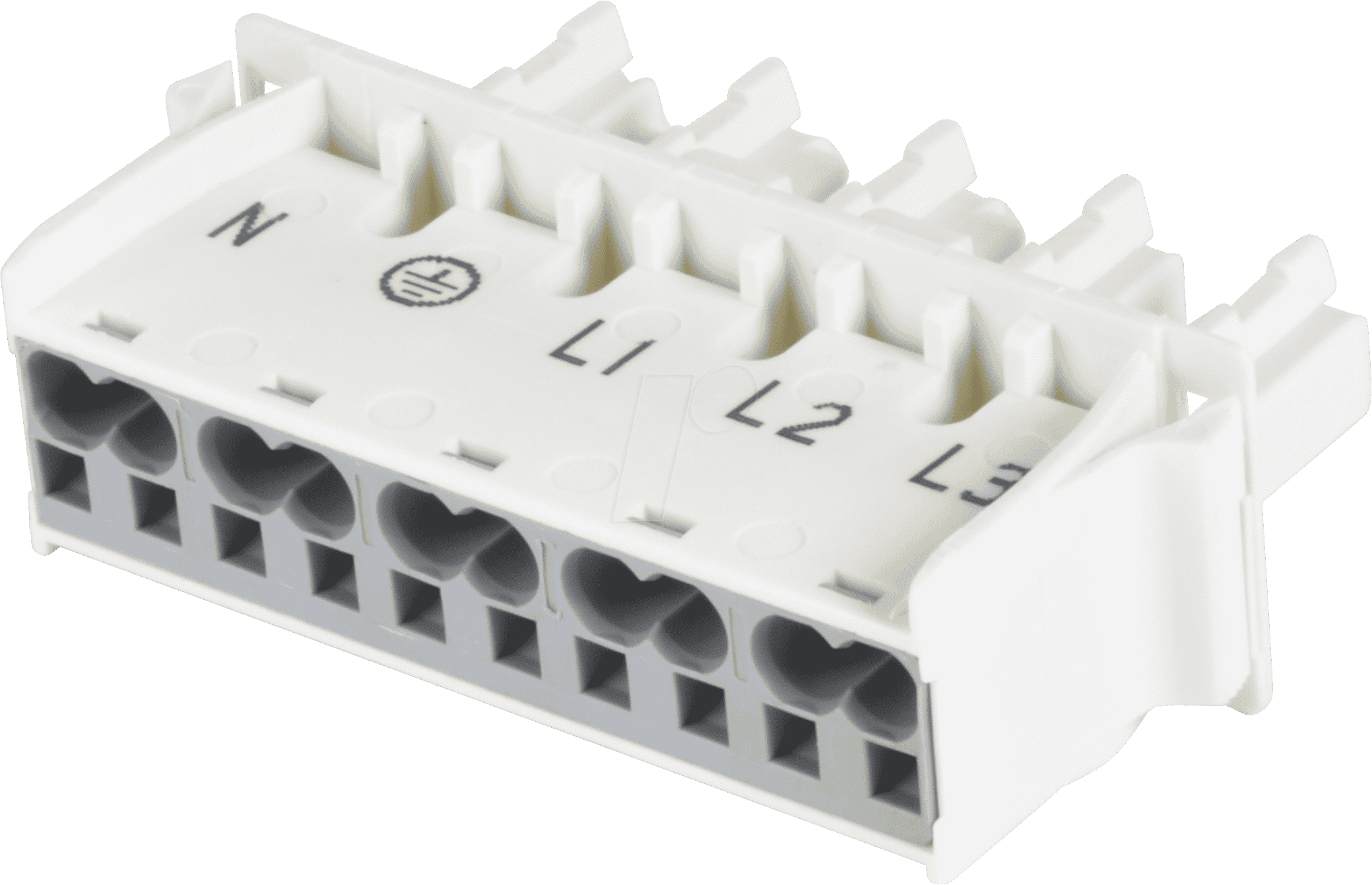

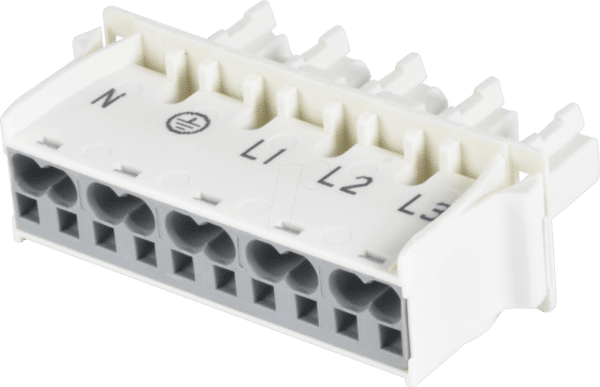

WAGO 770-725-009 – WINSTA® MIDI Buchse, 5-pol: Die zuverlässige Verbindung für professionelle Elektroinstallationen
Die WAGO 770-725-009 WINSTA® MIDI Buchse mit 5 Polen und überstehendem Steckgesicht ist die essenzielle Komponente für Elektrofachkräfte, die eine sichere, schnelle und normkonforme Verbindungslösung im Gewerbe- und Industriebau benötigen. Dieses Produkt löst das Problem zeitaufwendiger und fehleranfälliger Verdrahtungsmethoden und bietet eine standardisierte, steckbare Infrastruktur für Beleuchtung, Steuerungen und Energieverteilungen, insbesondere in anspruchsvollen Umgebungen.
Maximale Effizienz und Sicherheit durch WAGO WINSTA® MIDI
Die WAGO 770-725-009 repräsentiert die Spitze der modernen Elektroinstallationstechnik. Sie ermöglicht einen signifikanten Effizienzgewinn gegenüber konventionellen Klemm- und Lötverfahren. Die durchdachte Konstruktion des überstehenden Steckgesichts gewährleistet eine einfache und fehlerfreie Montage auch unter beengten Verhältnissen. Die integrierten Zugentlastungen und die robuste Bauweise der Buchse garantieren eine dauerhafte und zuverlässige Verbindung, die den strengsten industriellen Standards entspricht.
Vorteile der WAGO 770-725-009 im Überblick
- Schnelle Montage: Die steckbare Verbindungstechnologie reduziert die Installationszeit drastisch.
- Fehlervermeidung: Farbkodierung und mechanische Kodierung der Steckverbinder minimieren das Risiko von Fehlverdrahtungen.
- Hohe Zuverlässigkeit: Robuste Materialien und eine präzise Fertigung gewährleisten eine langlebige und sichere Verbindung.
- Flexibilität: Das modulare System ermöglicht einfache Anpassungen und Erweiterungen von Installationen.
- Sicherheit: Schutz vor unbeabsichtigtem Berühren stromführender Teile und integrierte Zugentlastung.
- Wirtschaftlichkeit: Reduzierte Montagekosten und minimierte Wartungsaufwände durch eine dauerhafte Verbindung.
Technische Spezifikationen und Qualitätsmerkmale
Die WAGO 770-725-009 ist für den professionellen Einsatz konzipiert und zeichnet sich durch ihre hohe Qualität und Leistungsfähigkeit aus. Das überstehende Steckgesicht ist ein Schlüsselmerkmal, das eine einfache In-Line-Montage ermöglicht und die Kompatibilität mit anderen WINSTA® MIDI Steckverbindern sicherstellt. Die 5-polige Ausführung erlaubt die gleichzeitige Führung von Schutzleiter, Neutralleiter und drei Außenleitern, was sie ideal für eine Vielzahl von Anwendungen macht, von der Beleuchtungsversorgung bis hin zu komplexen Steuerkreisen.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | WAGO WINSTA® MIDI Buchse |
| Polanzahl | 5 |
| Steckgesicht | Überstehend |
| Nennspannung | Bis 400 V AC |
| Nennstrom | Bis 16 A |
| Leiterquerschnitt flexibel (min.) | 0,5 mm² |
| Leiterquerschnitt flexibel (max.) | 2,5 mm² |
| Leiterquerschnitt starr (min.) | 0,5 mm² |
| Leiterquerschnitt starr (max.) | 2,5 mm² |
| Anschlussart | PUSH WIRE®-Anschlusstechnik |
| Gehäusematerial | Hochleistungskunststoff (typisch Polyamid) |
| Farbe | Anthrazit (Gehäuse), typischerweise blaue/braune/graue Aderfarben für Leiter |
| Schutzart | IP20 (bei gestecktem Zustand, je nach Anwendung und Konfiguration kann dies variieren) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +50 °C |
| Anwendungsbereiche | Industrieinstallationen, Gewerbebau, Bürobeleuchtung, Technikräume, Schaltschrankbau, dezentrale Energieversorgung |
| Konformität | EN 61984, VDE 0628-1 |
Konstruktionsmerkmale und Materialgüte
Die Konstruktion der WAGO 770-725-009 WINSTA® MIDI Buchse ist auf Langlebigkeit und maximale Funktionalität ausgelegt. Das Gehäuse besteht aus einem hochleistungsfähigen, flammhemmenden Kunststoff, der auch unter extremen Bedingungen formstabil bleibt und eine hohe elektrische Isolationsfähigkeit bietet. Die interne PUSH WIRE®-Anschlusstechnik von WAGO gewährleistet eine sichere und wartungsfreie elektrische Verbindung, die Vibrationsbeständigkeit und eine geringe Übergangswiderstand aufweist. Das überstehende Steckgesicht ist präzise gefertigt, um eine leichte und taktile Bestätigung der korrekten Steckerverbindung zu ermöglichen und gleichzeitig die erforderliche mechanische Stabilität zu gewährleisten.
Umfassende Anwendungsgebiete für die WAGO WINSTA® MIDI Buchse
Die Vielseitigkeit der WAGO 770-725-009 Buchse eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der Gewerbebeleuchtung ermöglicht sie die schnelle und sichere Anbindung von Leuchtenreihen, Notbeleuchtungssystemen und individuellen Lichtsteuerungen. Im Schaltschrankbau dient sie als flexible Schnittstelle für die Energie- und Signalverteilung, was die Montage und Wartung von Schaltanlagen erheblich vereinfacht. Auch in der Gebäudetechnik für die Anbindung von Sensoren, Aktoren und Steuergeräten bietet die WINSTA® MIDI Serie eine robuste und zuverlässige Lösung. Die Möglichkeit, mehrere Leiter auf kleinstem Raum sicher zu verbinden, macht sie zudem ideal für die Energieverteilung in technischen Anlagen und Rechenzentren, wo Effizienz und Zuverlässigkeit oberste Priorität haben.
Die Vorteile der steckbaren Elektroinstallation
Die Einführung von steckbaren Verbindungssystemen wie WAGO WINSTA® MIDI markiert einen Paradigmenwechsel in der Elektroinstallation. Anstelle des manuellen Abisolierens, Verdrillens und Klemmens von Leitern mit Schraubklemmen oder WAGO-Klemmen in Verteilerdosen, ermöglicht die Buchse eine vorkonfektionierte Installation. Dies bedeutet:
- Reduzierte Fehlerquote: Die standardisierten Steckverbindungen minimieren menschliche Fehler, die bei konventionellen Verdrahtungsmethoden auftreten können.
- Erhöhte Flexibilität: Anlagen können einfacher erweitert, umkonfiguriert oder gewartet werden. Geräte können bei Bedarf schnell ausgetauscht oder versetzt werden, ohne dass aufwendige Neuverdrahtungen nötig sind.
- Zeitersparnis: Die Montagezeit wird signifikant verkürzt, was zu Kosteneinsparungen führt und die Durchlaufzeit von Projekten beschleunigt.
- Standardisierung: Die WINSTA® MIDI Serie ist ein etablierter Industriestandard, der eine hohe Kompatibilität und Verfügbarkeit von Zubehörteilen gewährleistet.
WAGO – Ein Synonym für Qualität und Innovation
WAGO ist ein weltweit anerkannter Hersteller von elektrischen Verbindungs- und Automatisierungskomponenten. Mit einer langen Tradition in der Entwicklung innovativer Lösungen steht WAGO für höchste Qualität, Zuverlässigkeit und Sicherheit. Die WINSTA® MIDI Serie ist ein Beweis für das Engagement des Unternehmens, die Elektroinstallation zu optimieren und den Anforderungen moderner technischer Umgebungen gerecht zu werden. Durch die Verwendung der WAGO 770-725-009 Buchse investieren Sie in eine bewährte und zukunftssichere Technologie, die Ihnen und Ihren Projekten maximale Leistung und Sicherheit bietet.
FAQ – Häufig gestellte Fragen zu WAGO 770-725-009 – WINSTA® MIDI Buchse, 5-pol, mit überstehendem Steckgesicht
Was ist der Hauptvorteil des überstehenden Steckgesichts bei dieser Buchse?
Das überstehende Steckgesicht der WAGO 770-725-009 ermöglicht eine einfache und intuitive In-Line-Montage. Es erleichtert das Anstecken der entsprechenden Stecker und bietet gleichzeitig eine mechanische Führung, die den korrekten und sicheren Sitz gewährleistet. Dies ist besonders in schwer zugänglichen Bereichen von Vorteil.
Für welche Art von Leitern ist die WAGO 770-725-009 geeignet?
Die Buchse ist für den Anschluss von flexiblen Leitern mit oder ohne Aderendhülse sowie für starre Leiter geeignet. Dies bietet eine hohe Flexibilität bei der Auswahl der zu verwendenden Kabeltypen, passend für die jeweilige Anwendung.
Welche Sicherheitsmerkmale bietet diese WAGO Buchse?
Die WAGO 770-725-009 Buchse verfügt über integrierte Merkmale wie Schutz vor unbeabsichtigtem Berühren stromführender Teile (gemäß Schutzart IP20 im gesteckten Zustand) und eine robuste Gehäusekonstruktion, die elektrische Sicherheit gewährleistet. Die PUSH WIRE®-Anschlusstechnik selbst bietet eine sichere und wartungsfreie Klemmung.
Ist die WAGO 770-725-009 mit anderen WINSTA® Produkten kompatibel?
Ja, die WAGO WINSTA® MIDI Serie ist als einheitliches Stecksystem konzipiert. Die Buchse 770-725-009 ist mit den entsprechenden Steckern innerhalb des WINSTA® MIDI Systems, wie z.B. den Steckern der Serie 770, kompatibel und gewährleistet so ein durchgängiges Stecksystem.
Kann diese Buchse in Umgebungen mit erhöhter Feuchtigkeit oder Staub eingesetzt werden?
Die Standardversion der WAGO 770-725-009 ist für Umgebungen mit Schutzart IP20 ausgelegt. Für Anwendungen, die höhere Schutzanforderungen an Feuchtigkeit und Staub stellen, sind spezielle WINSTA® Produkte mit höherer IP-Schutzart verfügbar. Es ist wichtig, die spezifischen Umgebungsbedingungen zu berücksichtigen und das passende Produkt auszuwählen.
Wie wird die elektrische Verbindung durch die PUSH WIRE®-Technologie hergestellt?
Die PUSH WIRE®-Technologie ermöglicht ein schnelles und einfaches Verbinden von Leitern. Nach dem Abisolieren des Leiters wird dieser einfach in die vorgesehene Öffnung der Buchse eingeführt. Die Federkontakte im Inneren der Buchse klemmen den Leiter sicher und gewährleisten eine niederohmige und dauerhafte Verbindung ohne die Notwendigkeit von Werkzeugen.
