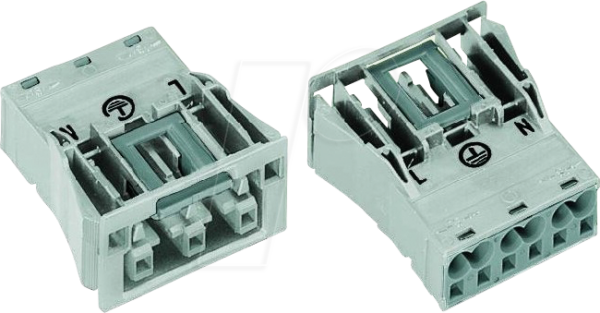

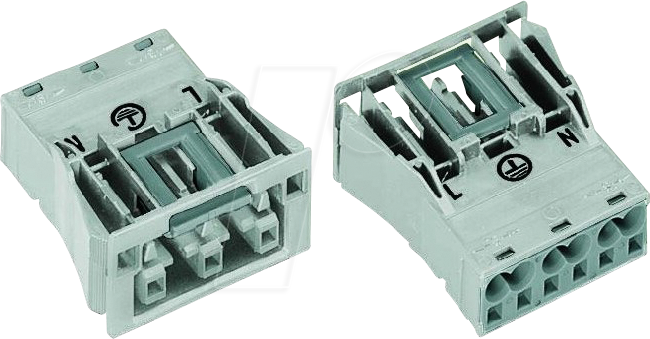

Effiziente und Sichere Elektrische Verbindungen: WAGO 770-723 – WINSTA® MIDI Buchse 3-pol Snap-In
Die WAGO 770-723 WINSTA® MIDI Buchse 3-pol mit Snap-In-Funktion ist die ideale Lösung für Elektriker und Installationsprofis, die eine schnelle, sichere und zuverlässige Stromverteilung in Schaltschränken, Leuchtenanschlüssen und anderen elektrischen Installationen benötigen. Dieses innovative Verbindungselement löst das Problem zeitaufwändiger und potenziell fehleranfälliger Verdrahtungen, indem es eine steckbare und werkzeuglose Montage ermöglicht.
Revolutionäre Verbindungstechnologie für Ihre Projekte
Die WAGO 770-723 setzt neue Maßstäbe in der Verbindungstechnik. Gegenüber herkömmlichen Klemmverbindern bietet die WINSTA® MIDI Serie von WAGO entscheidende Vorteile:
- Werkzeuglose Montage: Der integrierte Snap-In-Mechanismus ermöglicht eine blitzschnelle und sichere Verbindung ohne den Bedarf an zusätzlichen Werkzeugen wie Schraubenziehern oder Abisolierzangen. Dies spart wertvolle Installationszeit und reduziert das Risiko von Installationsfehlern.
- Sicherheit auf höchstem Niveau: Die bewährte Käfigzugfederklemme von WAGO garantiert eine dauerhaft zugfeste Verbindung, die Vibrationen standhält und Kurzschlüsse sowie Ausfälle verhindert. Die 3-polige Ausführung ermöglicht die sichere Weiterleitung von Phase, Neutralleiter und Schutzleiter.
- Hohe Strombelastbarkeit und Vielseitigkeit: Mit einer Nennspannung von 400V und einem Nennstrom von bis zu 20A ist diese Buchse für eine breite Palette von Anwendungen geeignet, von der einfachen Leuchtenanbindung bis hin zu anspruchsvolleren Verteilerkreisen.
- Kompaktes und Modulares Design: Die WINSTA® MIDI Serie ist für ihre platzsparende Bauweise bekannt. Mehrere Buchsen können nebeneinander montiert werden, um komplexe Verteiler zu erstellen, ohne übermäßigen Platz im Schaltschrank zu beanspruchen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist die WAGO 770-723 für den professionellen Einsatz konzipiert und widersteht den typischen Belastungen in Installationsumgebungen.
- Fehlervermeidung durch Farbkodierung: Die durchdachte Farbkodierung und mechanische Kodierung verhindern ein falsches Stecken und tragen so maßgeblich zur Sicherheit bei.
Technische Spezifikationen und Materialeigenschaften
Die WAGO 770-723 WINSTA® MIDI Buchse 3-pol Snap-In wurde für höchste Ansprüche entwickelt. Ihre Konstruktion und die verwendeten Materialien gewährleisten eine zuverlässige und sichere elektrische Verbindung über die gesamte Lebensdauer Ihrer Installation.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 770-723 WINSTA® MIDI Buchse |
| Anzahl der Pole | 3-polig (Phase, Neutralleiter, Schutzleiter) |
| Anschlussart | Snap-In (Steckverbindung) |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Leiterquerschnitt | 0,5 mm² bis 2,5 mm² (starr und flexibel mit Aderendhülse) |
| Schutzart | IP20 (bei gestecktem Zustand) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA) |
| Farbe des Gehäuses | Grau |
| Betriebstemperatur | -20 °C bis +55 °C |
| Isolationsmaterial | Hochleistungskunststoff mit hoher Durchschlagsfestigkeit |
| Anwendungsbereiche | Schaltschrankbau, Leuchtenanschlüsse, dezentrale Installationen, Gebäudetechnik, Industrieanwendungen |
| Zertifizierungen | VDE, UL, CSA (gemäß relevanter Normen) |
Maximale Effizienz bei der Installation
Die Integration der WAGO 770-723 in Ihre elektrischen Projekte bedeutet eine signifikante Steigerung der Effizienz. Der Snap-In-Mechanismus reduziert den Zeitaufwand für jede einzelne Verbindung erheblich. Ohne die Notwendigkeit, Adern einzeln zu verschrauben, können Installationen schneller abgeschlossen werden. Dies ist besonders vorteilhaft bei Großprojekten, wo jede Minute zählt. Die klare und eindeutige Stecksicherheit minimiert Fehlerquellen, die bei manuellen Verdrahtungsmethoden auftreten können. Die Möglichkeit, vorkonfektionierte Kabel zu verwenden und diese einfach mit den Buchsen zu verbinden, vereinfacht den gesamten Installationsprozess und ermöglicht eine schnellere Inbetriebnahme.
Zuverlässigkeit und Sicherheit im Detail
Die Sicherheit elektrischer Verbindungen hat oberste Priorität. Die WAGO 770-723 ist nach strengsten Normen gefertigt und geprüft. Die Käfigzugfederklemme, ein Kernstück der WAGO-Technologie, sorgt für einen konstanten und zuverlässigen Kontakt, auch unter rauen Umgebungsbedingungen oder bei Vibrationen. Dies verhindert wirksam die Bildung von Übergangswiderständen, die zu Überhitzung und potenziellen Brandgefahren führen könnten. Die 3-polige Ausführung gewährleistet die sichere Erdung, einen kritischen Faktor für die Personensicherheit. Das Gehäusematerial ist nicht nur robust, sondern auch flammhemmend, was im Brandfall zur Eindämmung beiträgt und zusätzlichen Schutz bietet.
Vielfältige Einsatzmöglichkeiten in der modernen Elektroinstallation
Die WAGO 770-723 WINSTA® MIDI Buchse 3-pol ist ein vielseitiges Bauteil, das in zahlreichen Anwendungsbereichen eingesetzt werden kann:
- Gebäudetechnik: Ideal für die schnelle und sichere Installation von Beleuchtungssystemen, Steckdosen und der Verteilung von Strom in Wohn- und Gewerbegebäuden.
- Schaltschrankbau: Ermöglicht eine saubere und modulare Verdrahtung von Steuerungen, Energieverteilungen und Automatisierungssystemen.
- Industrieanwendungen: Geeignet für den Einsatz in Maschinen und Anlagen, wo robuste und zuverlässige Verbindungen unter anspruchsvollen Bedingungen erforderlich sind.
- Leuchtenanschlüsse: Vereinfacht den Anschluss von Leuchten, insbesondere in Zwischendecken oder an schwer zugänglichen Stellen, da keine Schraubklemmen mehr benötigt werden.
- Dezentrale Stromverteilung: Perfekt für den Aufbau von flexiblen und erweiterbaren Stromverteilungsnetzwerken.
FAQ – Häufig gestellte Fragen zu WAGO 770-723 – WINSTA® MIDI, Buchse 3-pol, Snap-In
Was sind die Hauptvorteile des Snap-In-Anschlusses bei der WAGO 770-723?
Der Snap-In-Anschluss ermöglicht eine werkzeuglose und schnelle Montage. Dies reduziert die Installationszeit erheblich und minimiert das Risiko von Installationsfehlern, da kein manuelles Verschrauben der Adern erforderlich ist.
Ist die WAGO 770-723 auch für empfindliche elektronische Geräte geeignet?
Ja, die WAGO 770-723 bietet eine sichere und zuverlässige Verbindung, die auch für den Anschluss empfindlicher elektronischer Geräte geeignet ist. Die bewährte Käfigzugfederklemme sorgt für einen stabilen Kontakt und verhindert so Spannungsspitzen oder Unterbrechungen.
Welche Leiterquerschnitte können mit der WAGO 770-723 verwendet werden?
Die Buchse ist für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt. Dies gilt sowohl für starre als auch für flexible Leiter, wobei bei flexiblen Leitern die Verwendung von Aderendhülsen empfohlen wird.
Wie wird sichergestellt, dass die Verbindung der WAGO 770-723 dauerhaft hält?
Die WAGO 770-723 verwendet die patentierte Käfigzugfederklemme, die auch unter Vibrationen und Temperaturschwankungen eine konstante und sichere Klemmkraft aufrechterhält. Dies garantiert eine dauerhaft zugfeste und zuverlässige Verbindung.
Was bedeutet die 3-polige Ausführung für die Installation?
Die 3-polige Ausführung bedeutet, dass die Buchse Phase, Neutralleiter und Schutzleiter (Erde) aufnehmen kann. Dies ist für die sichere elektrische Installation von Geräten und Systemen unerlässlich und gewährleistet die Personensicherheit.
Ist die WAGO 770-723 für den Einsatz im Außenbereich geeignet?
Die WAGO 770-723 hat eine Schutzart von IP20 im gesteckten Zustand, was bedeutet, dass sie vor dem Eindringen von festen Fremdkörpern größer als 12,5 mm geschützt ist, aber nicht vor Feuchtigkeit oder Staub. Für Außenanwendungen oder feuchte Umgebungen sind spezielle, für diese Bedingungen ausgelegte WAGO-Produkte erforderlich.
Wie kann ich die Kompatibilität der WAGO 770-723 mit anderen WINSTA® MIDI-Komponenten sicherstellen?
Die WINSTA® MIDI Serie von WAGO ist für ihre universelle Kompatibilität innerhalb des Systems konzipiert. Die WAGO 770-723 ist mit anderen WINSTA® MIDI Steckverbindern, wie z.B. den passenden Steckern, ohne Weiteres kompatibel und bildet so ein nahtloses Verbindungssystem.
