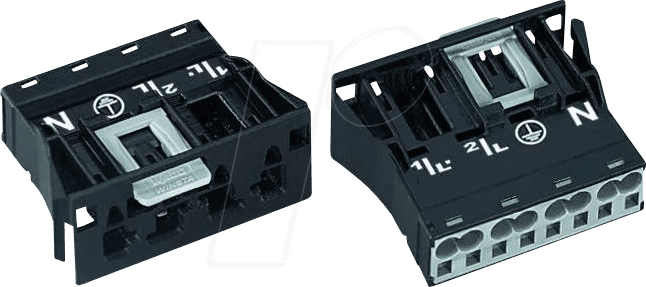

WAGO 770-714 – WINSTA® MIDI Stecker 4-polig: Die zukunftsweisende Lösung für effiziente elektrische Verbindungen
Der WAGO 770-714 – WINSTA® MIDI Stecker 4-polig mit Snap-In-Verbindung löst das Problem der zeitaufwändigen und fehleranfälligen manuellen Verdrahtung in komplexen Elektroinstallationen. Er ist die ideale Lösung für Elektrofachkräfte, Gebäudetechniker, Anlagenbauer und Planer, die eine schnelle, sichere und wartungsarme Methode zur Verbindung von Leitungen benötigen, insbesondere dort, wo Flexibilität und Wiederholbarkeit gefragt sind.
Hervorragende Konnektivität dank WAGO Snap-In Technologie
Der WAGO 770-714 hebt sich durch seine innovative Snap-In-Technologie von herkömmlichen Steckverbindungen ab. Diese Technologie ermöglicht eine werkzeuglose Montage und Demontage, was die Installationszeit signifikant reduziert und das Risiko von Verdrahtungsfehlern minimiert. Die definierte Rastung und die robuste Konstruktion gewährleisten eine dauerhaft sichere elektrische Verbindung, die auch unter anspruchsvollen Bedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat. Im Gegensatz zu Schraubklemmen, die mit der Zeit gelockert werden können oder bei denen die Isolierung beschädigt werden kann, bietet der WINSTA® MIDI Stecker eine konstante Klemmkraft und eine integrierte Zugentlastung, die die Langlebigkeit der Verbindung sicherstellt.
Optimierte Installation und Wartung
Die Verwendung des WAGO 770-714 vereinfacht den gesamten Installationsprozess erheblich. Die eindeutige Farbkodierung und die intuitive Handhabung sorgen für eine schnelle Identifizierung und korrekte Verbindung der einzelnen Leiter. Dies ist insbesondere in Bereichen mit hoher Dichte an elektrischen Anschlüssen, wie z.B. in Schaltschränken, Verteilerdosen oder bei der Verkabelung von Beleuchtungssystemen und Industriemaschinen, ein entscheidender Vorteil. Die modulare Bauweise des WINSTA® MIDI Systems ermöglicht zudem eine einfache Anpassung an unterschiedliche Anforderungen und erleichtert nachträgliche Änderungen oder Erweiterungen der Installation.
Robuste Bauweise für anspruchsvolle Umgebungen
Der WAGO 770-714 – WINSTA® MIDI Stecker ist für den professionellen Einsatz konzipiert und überzeugt durch seine hohe Belastbarkeit und Zuverlässigkeit. Gefertigt aus hochwertigen Materialien, die für ihre Beständigkeit gegenüber mechanischen Einflüssen und chemischen Substanzen bekannt sind, ist dieser Stecker bestens für den Einsatz in industriellen Umgebungen, im Maschinenbau und in der Gebäudeautomation gerüstet. Die Schutzart und die spezifischen Materialeigenschaften tragen dazu bei, dass die elektrische Integrität auch unter widrigen Umständen aufrechterhalten bleibt.
Wesentliche Vorteile des WAGO 770-714 – WINSTA® MIDI Steckers
- Werkzeuglose Montage: Die Snap-In-Technologie ermöglicht eine schnelle und einfache Verbindung ohne Spezialwerkzeug.
- Fehlerfreie Verdrahtung: Eindeutige Kodierung und sichere Rastung minimieren das Risiko von Verdrahtungsfehlern.
- Hohe Sicherheit: Integrierte Zugentlastung und konstante Klemmkraft sorgen für dauerhaft sichere elektrische Verbindungen.
- Zeitersparnis: Deutlich reduzierte Installations- und Wartungszeiten im Vergleich zu herkömmlichen Methoden.
- Flexibilität und Erweiterbarkeit: Modulares Systemdesign ermöglicht einfache Anpassungen und Erweiterungen.
- Langlebigkeit und Zuverlässigkeit: Robuste Bauweise und hochwertige Materialien gewährleisten eine lange Lebensdauer.
- Vielseitige Anwendung: Ideal für Beleuchtung, Maschinen, Schaltschränke und die Gebäudeautomation.
- Konforme Normen: Erfüllt anerkannte Industriestandards für elektrische Verbindungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | WAGO 770-714 – WINSTA® MIDI Stecker 4-polig |
| Anschlusstechnik | CAGE CLAMP® Anschluss mit PUSH-IN Verbindungsprinzip (Snap-In) |
| Polanzahl | 4 |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 2,5 mm² |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 16 A |
| Farbe | Hellgrau (Gehäuse), Blau (Rasterung/Kupplungselemente) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA) für hohe Sicherheit und Langlebigkeit. |
| Betriebstemperatur | -35 °C bis +85 °C, gewährleistet Funktionsfähigkeit in verschiedenen Klimazonen. |
| Schutzart | IP20 (ungekuppelt) / IP40 (IPX4, je nach Kupplung) |
| Schock- und Vibrationsfestigkeit | Konstruiert für hohe Beständigkeit gegen mechanische Einflüsse, gemäß relevanter Industriestandards. |
| Anwendungsbereiche | Universell einsetzbar in der Gebäudeinstallation, für Leuchtenanschluss, in Schaltschränken, im Maschinenbau und in der Automatisierungstechnik. |
| Zertifizierungen | Entspricht relevanten Normen wie VDE, UL, CSA, was höchste Zuverlässigkeit und Sicherheit garantiert. |
Sicherheitsstandards und Konformität
Der WAGO 770-714 – WINSTA® MIDI Stecker 4-polig ist nach strengen internationalen Normen entwickelt und zertifiziert. Dies gewährleistet, dass er höchsten Sicherheitsanforderungen entspricht und für den professionellen Einsatz in verschiedensten elektrischen Installationen qualifiziert ist. Die Einhaltung von VDE-, UL- und CSA-Standards unterstreicht die Zuverlässigkeit und die internationale Anerkennung dieses Produkts. Durch die Verwendung dieser Steckverbinder können Sie sicherstellen, dass Ihre Installationen nicht nur effizient, sondern auch sicher und normkonform sind, was das Risiko von Ausfällen und Unfällen minimiert.
Materialien und Langlebigkeit
Die Gehäuse des WAGO 770-714 bestehen aus hochwertigem, flammhemmendem Polyamid (PA). Dieses Material zeichnet sich durch seine ausgezeichnete mechanische Stabilität, seine Resistenz gegen Chemikalien und Öle sowie seine hohe thermische Belastbarkeit aus. Diese Eigenschaften sind entscheidend für die Langlebigkeit und Zuverlässigkeit der Steckverbindung, insbesondere in industriellen Umgebungen, wo die Komponenten häufig extremen Bedingungen ausgesetzt sind. Die Kontakte sind aus einer robusten Kupferlegierung gefertigt, die eine optimale Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.
Technische Details zur Anbindung
Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 16 A ist der WAGO 770-714 für die meisten gängigen Anwendungen in der Elektroinstallation bestens geeignet. Die Fähigkeit, Leiterquerschnitte von 0,5 mm² bis 2,5 mm², sowohl für flexible als auch für starre Leiter, aufzunehmen, macht ihn äußerst vielseitig. Die innovative CAGE CLAMP® Anschluss-Technologie in Kombination mit dem PUSH-IN Verbindungsprinzip sorgt für eine dauerhaft niederohmige und sichere Verbindung, die auch Vibrationen und Temperaturschwankungen standhält.
Anwendungsbereiche im Überblick
Der WAGO 770-714 ist ein Eckpfeiler des WINSTA® MIDI Systems und findet breite Anwendung in verschiedenen Sektoren der Elektroinstallation:
- Gebäudeautomation: Zur schnellen und sicheren Vernetzung von Sensoren, Aktoren und Steuerungseinheiten.
- Beleuchtungstechnik: Ermöglicht einen einfachen und schnellen Anschluss von Leuchten, auch in schwer zugänglichen Bereichen.
- Schaltschrankbau: Reduziert die Verdrahtungszeit und erhöht die Übersichtlichkeit in komplexen Schaltschranksystemen.
- Maschinenbau: Gewährleistet robuste und zuverlässige Verbindungen für die elektrische Versorgung von Maschinen und Anlagen.
- Industrieinstallationen: Bietet eine sichere und flexible Lösung für die elektrische Infrastruktur in Produktionsstätten.
FAQ – Häufig gestellte Fragen zu WAGO 770-714 – WINSTA® MIDI, Stecker 4-pol, Snap-In
Welche Leiterquerschnitte kann der WAGO 770-714 verarbeiten?
Der WAGO 770-714 – WINSTA® MIDI Stecker 4-polig kann Leiterquerschnitte von 0,5 mm² bis 2,5 mm² sowohl für flexible als auch für starre Leiter aufnehmen. Dies ermöglicht eine breite Anwendbarkeit in verschiedenen Installationsszenarien.
Ist eine Werkzeugmontage für die Anschlüsse erforderlich?
Nein, die Montage des WAGO 770-714 ist dank der innovativen Snap-In-Technologie vollständig werkzeuglos. Die Leiter werden einfach in die vorgesehenen Öffnungen gesteckt, wo sie durch das CAGE CLAMP®-Prinzip sicher fixiert werden.
Welche Schutzart bietet der Stecker?
Im ungekuppelten Zustand bietet der Stecker die Schutzart IP20. In Kombination mit einer passenden Kupplung kann die Schutzart bis zu IP40 (IPX4) erreicht werden, was Schutz vor Spritzwasser bietet.
Ist der WAGO 770-714 für den Einsatz im Außenbereich geeignet?
Der WAGO 770-714 ist primär für den Einsatz in Innenbereichen konzipiert. Für Außenanwendungen oder Umgebungen mit hoher Feuchtigkeit sind spezielle, wetterfeste Stecksysteme erforderlich. Die Standardausführung mit IP20/IP40 bietet keinen ausreichenden Schutz vor Witterungseinflüssen.
Wie unterscheidet sich die CAGE CLAMP® Technologie von herkömmlichen Schraubklemmen?
Die CAGE CLAMP® Technologie bietet eine wartungsfreie und dauerhaft sichere Verbindung, da die Klemmkraft unabhängig von externen Einflüssen wie Vibrationen konstant bleibt. Im Gegensatz zu Schraubklemmen, die sich mit der Zeit lockern oder bei denen die Isolierung beschädigt werden kann, bietet CAGE CLAMP® eine zuverlässige und sichere Klemmung über die gesamte Lebensdauer.
Wie wird die Polarität bei diesem Stecker sichergestellt?
Die 4-polige Ausführung des WAGO 770-714 ist so konzipiert, dass eine falsche Belegung der einzelnen Leiter nicht möglich ist. Durch die definierte Bauform und die farbliche Kennzeichnung der einzelnen Anschlüsse wird eine korrekte und sichere Polung gewährleistet.
Ist das WINSTA® MIDI System mit anderen WAGO Steckverbindern kompatibel?
Das WINSTA® MIDI System ist ein eigenständiges System, das für spezifische Anwendungen optimiert ist. Während WAGO eine breite Palette an Steckverbindern anbietet, ist die direkte Kompatibilität zwischen verschiedenen WAGO Stecksystemen, wie z.B. dem WINSTA® MIDI und anderen Reihen, nicht immer gegeben. Für die korrekte Anwendung ist es entscheidend, die Spezifikationen des jeweiligen Systems zu beachten.
