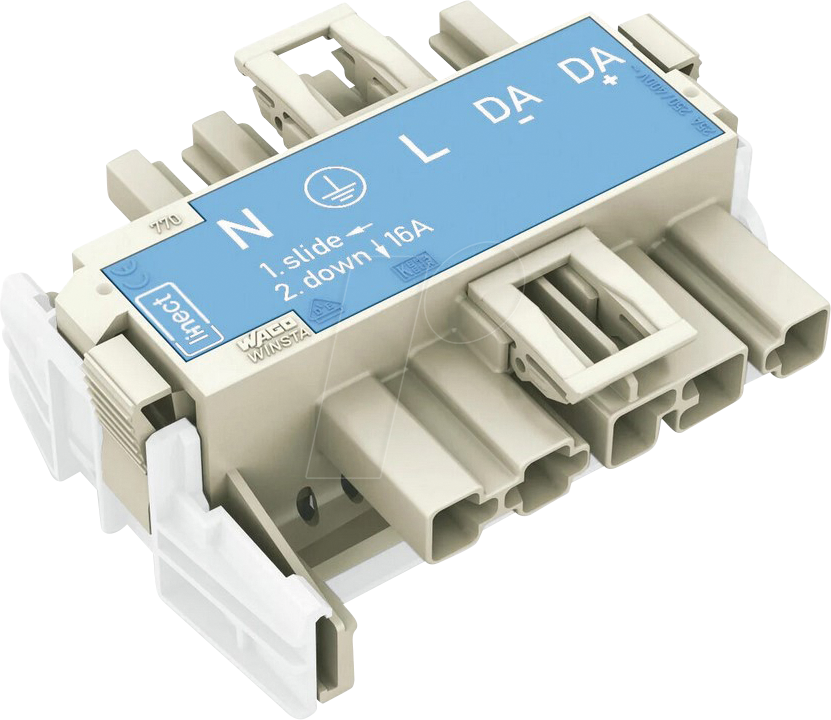

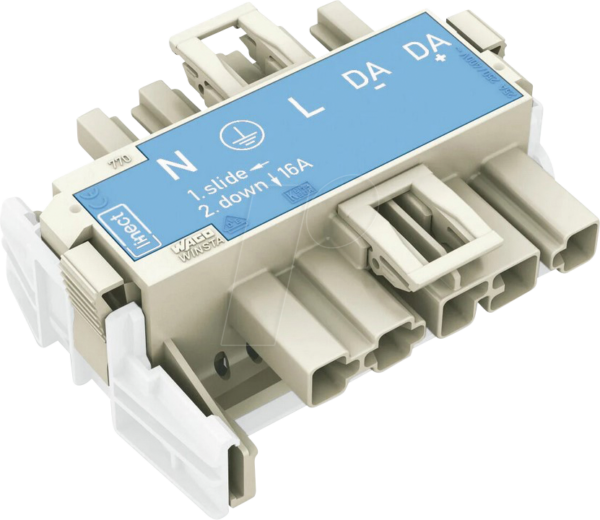

WAGO 770-7105 – Linect® MIDI: Die Intelligente Stromverteilung für Professionelle Installationen
Suchen Sie nach einer zuverlässigen und effizienten Lösung, um Ihre elektrischen Leitungen sicher und flexibel zu verzweigen? Der WAGO 770-7105 – Linect® MIDI T-Verteiler mit 5 Polen, ausgestattet mit einem Stecker und zwei Buchsen, ist die ideale Antwort für Elektroinstallateure, Hausautomatisierungsexperten und anspruchsvolle Heimwerker, die eine saubere und platzsparende Stromverteilung benötigen.
Maximale Effizienz und Flexibilität für Ihre Installation
Der WAGO 770-7105 – Linect® MIDI T-Verteiler vereinfacht komplexe Verkabelungen erheblich. Er ermöglicht die problemlose und sichere Aufteilung einer Stromzufuhr auf zwei unabhängige Abgänge, ohne dass aufwändiges Abisolieren und Verdrillen von Adern nötig ist. Dies spart wertvolle Zeit auf der Baustelle und minimiert das Fehlerrisiko.
Die Überlegene Wahl gegenüber Standardlösungen
Herkömmliche Verbindungstechniken erfordern oft mühsame Arbeitsschritte und können bei unzureichender Ausführung zu losen Verbindungen und potenziellen Gefahren führen. Die Linect® MIDI Serie von WAGO, insbesondere der 770-7105 T-Verteiler, setzt auf eine innovative Steckverbindungstechnologie, die:
- Sicherheit und Zuverlässigkeit: Die federnde Käfigzugklemme von WAGO sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung. Dies ist besonders in Umgebungen mit mechanischer Belastung von entscheidender Bedeutung.
- Schnelle Installation: Ein einfacher Druck reicht aus, um die Adern sicher zu fixieren. Kein Schrauben, kein Abisolieren überflüssiger Länge. Das Ergebnis ist eine deutlich schnellere Montage.
- Platzersparnis: Das kompakte Design des T-Verteilers minimiert den benötigten Bauraum in Verteilerdosen und Schaltschränken, was besonders bei der Nachrüstung oder in engen Installationen von Vorteil ist.
- Flexibilität: Die Kombination aus einem Stecker und zwei Buchsen ermöglicht eine einfache Erweiterung und Anpassung bestehender Stromkreise, ohne die ursprüngliche Leitung unterbrechen zu müssen.
- Wiederverwendbarkeit: Bei Bedarf können die Anschlüsse einfach und ohne Beschädigung der Adern wieder gelöst werden, was Änderungen oder Wartungsarbeiten erleichtert.
- Hochwertige Materialien: WAGO setzt auf langlebige und sichere Materialien, die den strengen Normen für elektrische Installationen entsprechen.
Technische Spezifikationen und Qualitätsmerkmale
Der WAGO 770-7105 – Linect® MIDI T-Verteiler ist ein Meisterwerk deutscher Ingenieurskunst und steht für kompromisslose Qualität und Leistungsfähigkeit. Er wurde entwickelt, um den anspruchsvollen Anforderungen moderner Elektroinstallationen gerecht zu werden.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | WAGO 770-7105 – Linect® MIDI, T-Verteiler 5-pol |
| Anschlusstyp | 1x Stecker, 2x Buchse |
| Polanzahl | 5 |
| Nennspannung (AC) | 400 V |
| Nennstrom (AC) | 20 A |
| Leiterquerschnitt (starr) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Gehäusematerial | Hochleistungskunststoff (flammwidrig nach UL94 V-0) |
| Kontaktmaterial | Messing, vernickelt |
| Schutzart | IP20 (bei korrektem Anschluss und Nutzung in geschützter Umgebung) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +50 °C |
| Zulassungen | VDE, UL, CSA, SEV, KEMA-KEUR, ÖVE |
| Anwendungsbereiche | Verdrahtung von Beleuchtungssystemen, Anschluss von Sensoren und Aktoren in der Gebäudeautomation, Verteilung von Strom in Reihenklemmenkästen, flexible Verkabelung in Schaltschränken |
| Maße (L x B x H) | Ca. 68 x 28 x 18 mm (ohne Steckerteil) |
Maximale Anwendungsvielfalt für Ihre Projekte
Der WAGO 770-7105 – Linect® MIDI T-Verteiler ist ein universelles Werkzeug für eine Vielzahl von Installationsszenarien. Seine robuste Konstruktion und die hohe Leistungsfähigkeit machen ihn zur ersten Wahl für professionelle Anwendungen.
- Gebäudeautomation: Ermöglicht die einfache und sichere Verteilung von Steuer- und Versorgungsspannungen für KNX-Systeme, Smart Home Lösungen und industrielle Steuerungen. Die 5-polige Ausführung erlaubt die gleichzeitige Führung von Steuer-, Masse- und Versorgungsleitungen.
- Beleuchtungstechnik: Ideal für die Aufteilung von Stromversorgungen in komplexen Beleuchtungsanlagen, insbesondere bei Einsatz von LED-Systemen, die oft mehrere Zuleitungen erfordern.
- Schaltschrankbau: Bietet eine saubere und ordentliche Lösung zur Aufteilung von Stromschienen oder Hauptleitungen auf mehrere Komponenten innerhalb eines Schaltschranks.
- Industrielle Anwendungen: Seine Zuverlässigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen machen ihn auch für den Einsatz in raueren industriellen Umgebungen geeignet.
- Renovierungs- und Umbauprojekte: Die einfache Installation und die Möglichkeit der Wiederverwendung erleichtern die Anpassung bestehender Installationen an neue Anforderungen.
Einfache und Sichere Installation in wenigen Schritten
Die Installation des WAGO 770-7105 – Linect® MIDI T-Verteilers ist denkbar einfach und erfordert keine speziellen Werkzeuge:
- Vorbereitung der Leiter: Je nach Leitertyp stellen Sie sicher, dass die Leiterenden sauber und gegebenenfalls mit einer Aderendhülse versehen sind (für flexible Leiter).
- Einführen der Leiter: Öffnen Sie die Verriegelung (falls vorhanden, je nach spezifischem Linect® MIDI Modell) und führen Sie den Leiter in die entsprechende Öffnung des Steckers oder der Buchse ein.
- Fixierung: Die integrierte Käfigzugklemme arretiert den Leiter automatisch und sorgt für einen festen Sitz. Ein leichter Zugtest bestätigt die sichere Verbindung.
- Verzweigung: Verbinden Sie den Stecker mit der Stromquelle und die beiden Buchsen mit den Verbrauchern oder weiteren Verteilungspunkten.
Häufig gestellte Fragen zu WAGO 770-7105 – Linect® MIDI, T-Verteiler 5-pol, 1xStecker / 2xBuchse
Welche Leiterquerschnitte können mit dem WAGO 770-7105 verbunden werden?
Der WAGO 770-7105 ist für die Aufnahme von starren und flexiblen Leitern mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt. Für flexible Leiter wird die Verwendung einer passenden Aderendhülse empfohlen, um eine optimale und sichere Verbindung zu gewährleisten.
Ist der WAGO 770-7105 für den Außeneinsatz geeignet?
Der WAGO 770-7105 hat die Schutzart IP20. Dies bedeutet, dass er vor Fremdkörpern größer als 12,5 mm geschützt ist, aber nicht vor Wasser. Für den Außeneinsatz oder in feuchten Umgebungen sind spezielle wasserdichte Verteiler und Verbindungsklemmen von WAGO erforderlich.
Kann der T-Verteiler mehrfach hintereinander geschaltet werden?
Ja, der WAGO 770-7105 kann problemlos in Reihe geschaltet werden. Dies ermöglicht die weitere Aufteilung von Stromkreisen und die Schaffung komplexer Verteilstrukturen. Beachten Sie dabei stets die maximal zulässigen Nennströme und Spannungen des Gesamtsystems.
Welche Vorteile bietet die 5-polige Ausführung gegenüber einer 3-poligen Variante?
Die 5-polige Ausführung des WAGO 770-7105 ist besonders vorteilhaft für Anwendungen, bei denen neben den klassischen Phasen- und Neutralleitern auch Schutzleiter (PE) sowie zusätzliche Steuer- oder Kommunikationsleitungen geführt werden müssen. Dies ist typisch in der Gebäudeautomation oder bei komplexen Beleuchtungssystemen, wo eine vollständige Trennung der Leiterfunktionen sichergestellt werden muss.
Ist die Installation des WAGO 770-7105 auch für ungeübte Anwender möglich?
Dank der intuitiven Steckverbindungstechnologie von WAGO ist die Installation auch für technisch versierte Heimwerker relativ einfach. Dennoch ist bei allen Elektroinstallationen äußerste Sorgfalt geboten. Im Zweifelsfall oder bei Unsicherheiten sollten Sie stets einen qualifizierten Elektriker konsultieren, um die Sicherheit und Konformität der Installation zu gewährleisten.
Was bedeutet die Angabe „Linect® MIDI“?
Linect® ist die Produktlinie von WAGO für intelligente und platzsparende Verbindungs- und Verteilungslösungen. „MIDI“ bezeichnet in diesem Kontext die spezifische Baugröße und Leistungsklasse des T-Verteilers, die für eine breite Palette von Standardanwendungen in der Elektroinstallation optimiert ist.
Erfüllt der WAGO 770-7105 die relevanten Sicherheitsnormen?
Ja, der WAGO 770-7105 – Linect® MIDI, T-Verteiler erfüllt selbstverständlich alle relevanten nationalen und internationalen Sicherheitsnormen und ist entsprechend zertifiziert (z.B. VDE, UL, CSA). Dies gewährleistet die Sicherheit und Zuverlässigkeit Ihrer elektrischen Installationen.
