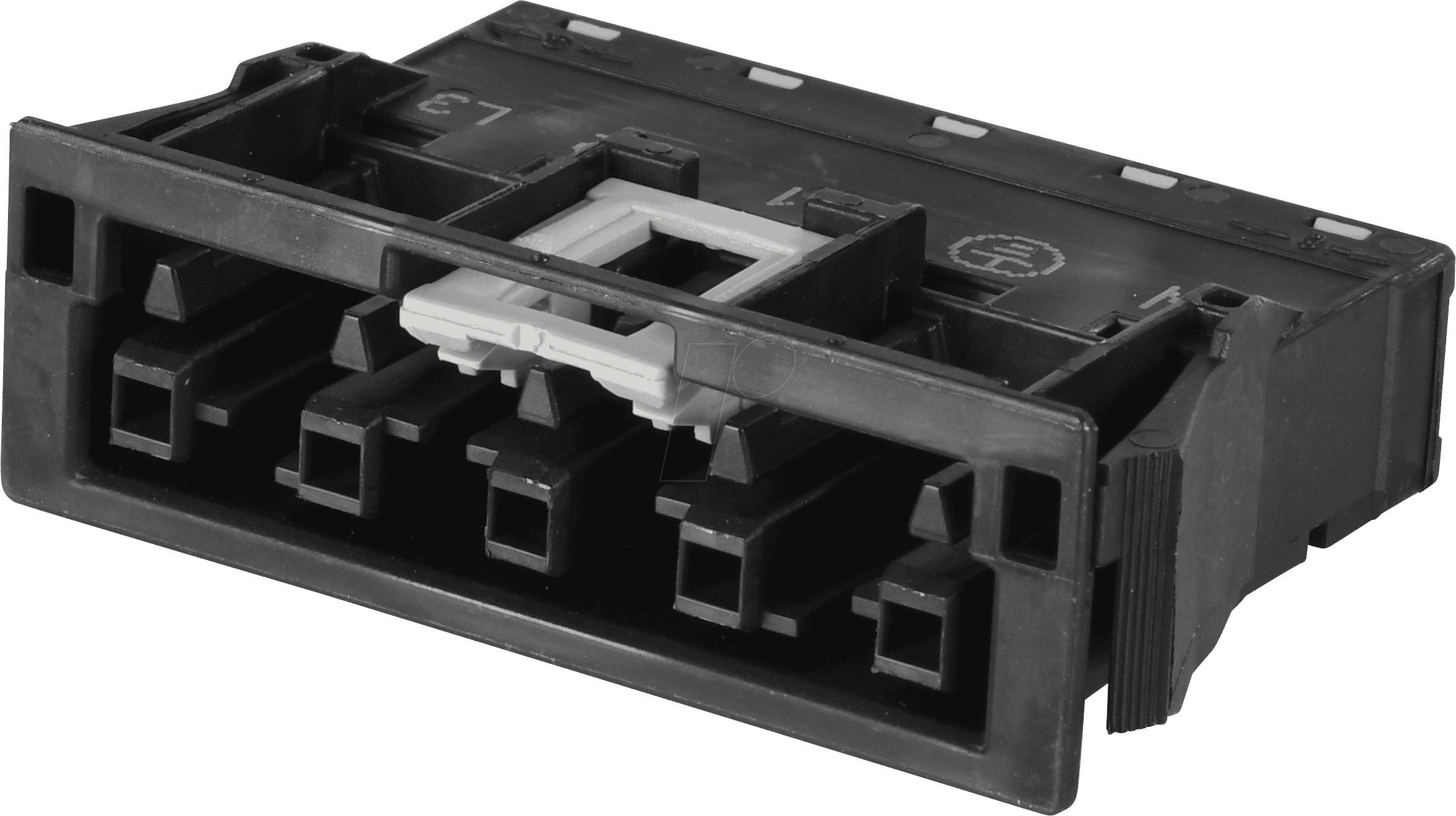

WAGO 770-705 – WINSTA® MIDI Buchse 5-polig: Sichere und Effiziente Steckverbindungen für Ihre Elektroinstallation
Für Elektrofachkräfte und anspruchsvolle Heimwerker, die eine zuverlässige und zeitsparende Lösung für komplexe Elektroinstallationen suchen, bietet die WAGO 770-705 – WINSTA® MIDI Buchse 5-polig mit Snap-In-Technologie die ideale Antwort. Dieses Produkt löst das Problem von mühsamen Verdrahtungen und unsicheren Verbindungen, indem es eine schnelle, fehlerfreie und absolut sichere Verbindung von Leitern ermöglicht, selbst unter anspruchsvollen Bedingungen. Die WAGO WINSTA® MIDI Serie steht für höchste Qualität und Effizienz in der Gebäudetechnik.
Das WAGO WINSTA® MIDI System: Effizienz trifft auf Sicherheit
Die WAGO 770-705 ist mehr als nur eine Steckverbindung; sie ist ein integraler Bestandteil des WAGO WINSTA® MIDI Systems, das speziell für die Anforderungen moderner Elektroinstallationen entwickelt wurde. Der Kernvorteil dieser Buchse liegt in ihrer herausragenden Handhabung und der unerreichten Sicherheit der Kontakte. Im Gegensatz zu traditionellen Klemmverbindungen, die oft zeitaufwendig zu installieren sind und ein erhöhtes Risiko für lose Kontakte bergen, ermöglicht die WAGO 770-705 eine werkzeuglose Montage dank der bewährten PUSH WIRE®-Anschlusstechnik. Der integrierte Snap-In-Mechanismus sorgt für eine spielend leichte Arretierung und gibt dem Installateur sofortiges Feedback über eine sichere Verbindung. Dies reduziert Installationszeiten signifikant und minimiert das Risiko von Verdrahtungsfehlern, was besonders in Projekten mit hoher Taktfrequenz von unschätzbarem Wert ist.
Herausragende Produktvorteile der WAGO 770-705
- Schnelle und Werkzeuglose Installation: Die PUSH WIRE®-Anschlusstechnik ermöglicht das einfache Stecken abisolierter Leiter, was die Installationszeit drastisch reduziert.
- Sichere und Zuverlässige Verbindungen: Die Federklemmen sorgen für eine dauerhaft kraftschlüssige Verbindung, die unempfindlich gegenüber Vibrationen und Temperaturschwankungen ist.
- Hohe Flexibilität durch 5-polige Ausführung: Die 5-polige Ausführung erlaubt die gleichzeitige Anbindung von Neutralleiter, Schutzleiter und drei Außenleitern, was sie ideal für eine Vielzahl von Anwendungen macht, von Beleuchtung bis hin zu komplexen Steuerungsaufgaben.
- Kompaktes und Durchdachtes Design: Das schlanke Gehäusedesign der WINSTA® MIDI Serie ermöglicht eine platzsparende Integration auch in beengten Einbausituationen.
- Maximale Sicherheit: Die Steckverbindung ist berührsicher nach Schutzart IP2X und bietet somit Schutz vor unbeabsichtigtem Kontakt mit spannungsführenden Teilen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für den Einsatz in einer breiten Palette von Anwendungen, einschließlich Deckeninstallationen, Anschlusskästen und Verteilerfeldern.
- Robustheit und Langlebigkeit: Hergestellt aus hochwertigen Materialien, die eine lange Lebensdauer und Zuverlässigkeit gewährleisten.
Technische Spezifikationen und Materialgüte
Die WAGO 770-705 – WINSTA® MIDI Buchse 5-polig ist auf höchste Leistung und Zuverlässigkeit ausgelegt. Das Gehäusematerial besteht aus hochwertigem und schwer entflammbarem Polyamid (PA), das hervorragende mechanische Festigkeit und elektrische Isolationseigenschaften bietet. Dieses Material ist zudem resistent gegen eine Vielzahl von Chemikalien und Lösungsmitteln, was die Langlebigkeit auch in anspruchsvollen Umgebungen sicherstellt. Die Leiter werden über bewährte CAGE CLAMP®-Anschlusstechnik sicher gehalten. Die Anzahl der Pole ist auf 5 festgelegt, was eine flexible Verteilung von Strom und Signal ermöglicht.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Steckverbinder Buchse |
| Serie | WINSTA® MIDI |
| Anzahl der Pole | 5 |
| Anschlusstechnik | PUSH WIRE® (Werkzeuglos) |
| Max. Leiterquerschnitt (starr) | 4 mm² |
| Max. Leiterquerschnitt (flexibel mit Aderendhülse) | 4 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Gehäusematerial | Polyamid (PA) – Schwer entflammbar |
| Schutzart | IP2X (Berührsicher) |
| Farbe | Grau (Standard) |
| Montageart | Snap-In (Schnellmontage) |
| Betriebstemperatur | Bis +85 °C (Umgebungstemperatur) |
Optimale Einsatzgebiete für die WAGO 770-705
Die WAGO 770-705 ist aufgrund ihrer Vielseitigkeit und robusten Bauweise prädestiniert für eine breite Palette von Anwendungen im Bereich der Elektroinstallation. Sie eignet sich hervorragend für den Einsatz in Anschlussdosen und Verteilerfeldern, wo eine schnelle und sichere Verteilung von Strom auf mehrere Verbraucher erforderlich ist. Insbesondere im Bereich der Beleuchtungstechnik, wo oft mehrere Leuchten an einen gemeinsamen Stromkreis angeschlossen werden müssen, spielt die 5-polige Buchse ihre Stärken aus. Sie ermöglicht die separate Führung von Außenleitern, Neutralleitern und Schutzleitern sowie zusätzlichen Steuer- oder Dimm-Signalen. Auch in der Gebäudeautomatisierung, bei der Anbindung von Sensoren, Aktoren oder dezentralen Steuereinheiten, bietet die WAGO 770-705 eine zuverlässige und effiziente Anschlusslösung. Die werkzeuglose Montage reduziert den Aufwand für den Elektriker erheblich, was sich besonders bei Großprojekten mit vielen identischen Anschlussaufgaben positiv auf die Projektkosten und -zeiten auswirkt. Die Kompatibilität mit dem WINSTA® MIDI Stecksystem erlaubt zudem die einfache und sichere Erweiterung bestehender Installationen.
FAQ – Häufig gestellte Fragen zu WAGO 770-705 – WINSTA® MIDI Buchse 5-pol, Snap-In
Kann die WAGO 770-705 auch von Laien ohne Elektro-Fachkenntnisse installiert werden?
Obwohl die Installation der WAGO 770-705 durch ihre werkzeuglose PUSH WIRE®-Technik sehr einfach und intuitiv gestaltet ist, empfehlen wir dringend, dass Elektroinstallationen stets von qualifizierten Fachkräften durchgeführt werden. Dies gewährleistet die Einhaltung aller relevanten Sicherheitsvorschriften und Normen.
Welche Leiterquerschnitte können maximal mit der WAGO 770-705 angeschlossen werden?
Die WAGO 770-705 unterstützt maximal einen Leiterquerschnitt von 4 mm² für sowohl massive als auch flexible Leiter (mit geeigneter Aderendhülse).
Ist die Buchse für den Einsatz in Feuchträumen geeignet?
Die WAGO 770-705 besitzt die Schutzart IP2X, was sie vor dem Eindringen von Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm schützt. Für den direkten Einsatz in stark feuchten Umgebungen oder im Außenbereich sind spezielle, höher geschützte Steckverbindungen erforderlich. Klären Sie die genauen Anforderungen Ihres Einsatzortes mit einem Fachmann.
Was bedeutet die 5-polige Ausführung genau?
Eine 5-polige Verbindung bedeutet, dass insgesamt fünf separate Leiter angeschlossen werden können. Dies umfasst typischerweise den Schutzleiter (PE), den Neutralleiter (N) und drei Außenleiter (L1, L2, L3), was eine flexible Verkabelung für verschiedene Stromversorgungssysteme ermöglicht.
Wie sicher ist die Verbindung im Vergleich zu herkömmlichen Klemmen?
Die WAGO 770-705 nutzt die bewährte CAGE CLAMP®-Anschlusstechnik, die eine dauerhaft kraftschlüssige und vibrationssichere Verbindung gewährleistet. Dies bietet eine höhere Zuverlässigkeit und Langlebigkeit gegenüber vielen traditionellen Schraub- oder Lötverbindungen.
Ist das WINSTA® MIDI System mit anderen WAGO Steckverbindern kompatibel?
Das WINSTA® MIDI System ist eine eigenständige Produktlinie, die für spezifische Installationsanforderungen konzipiert wurde. Die Kompatibilität besteht innerhalb der WINSTA® MIDI Serie. Prüfen Sie die spezifischen Produktinformationen für die genauen Anschlussmöglichkeiten.
Welche Vorteile bietet die Snap-In-Funktion?
Die Snap-In-Funktion ermöglicht eine schnelle und werkzeuglose Arretierung der Buchse in einer entsprechenden Aufnahme. Dies erleichtert die Montage erheblich und sorgt für eine stabile physische Verbindung, die auch mechanischen Belastungen standhält.
