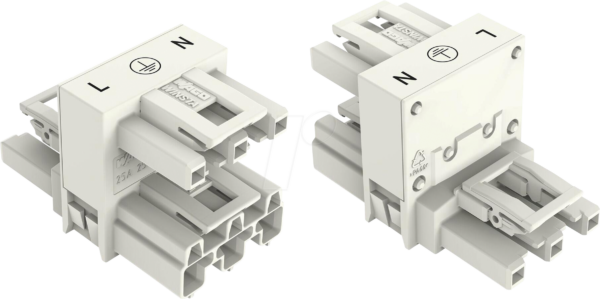

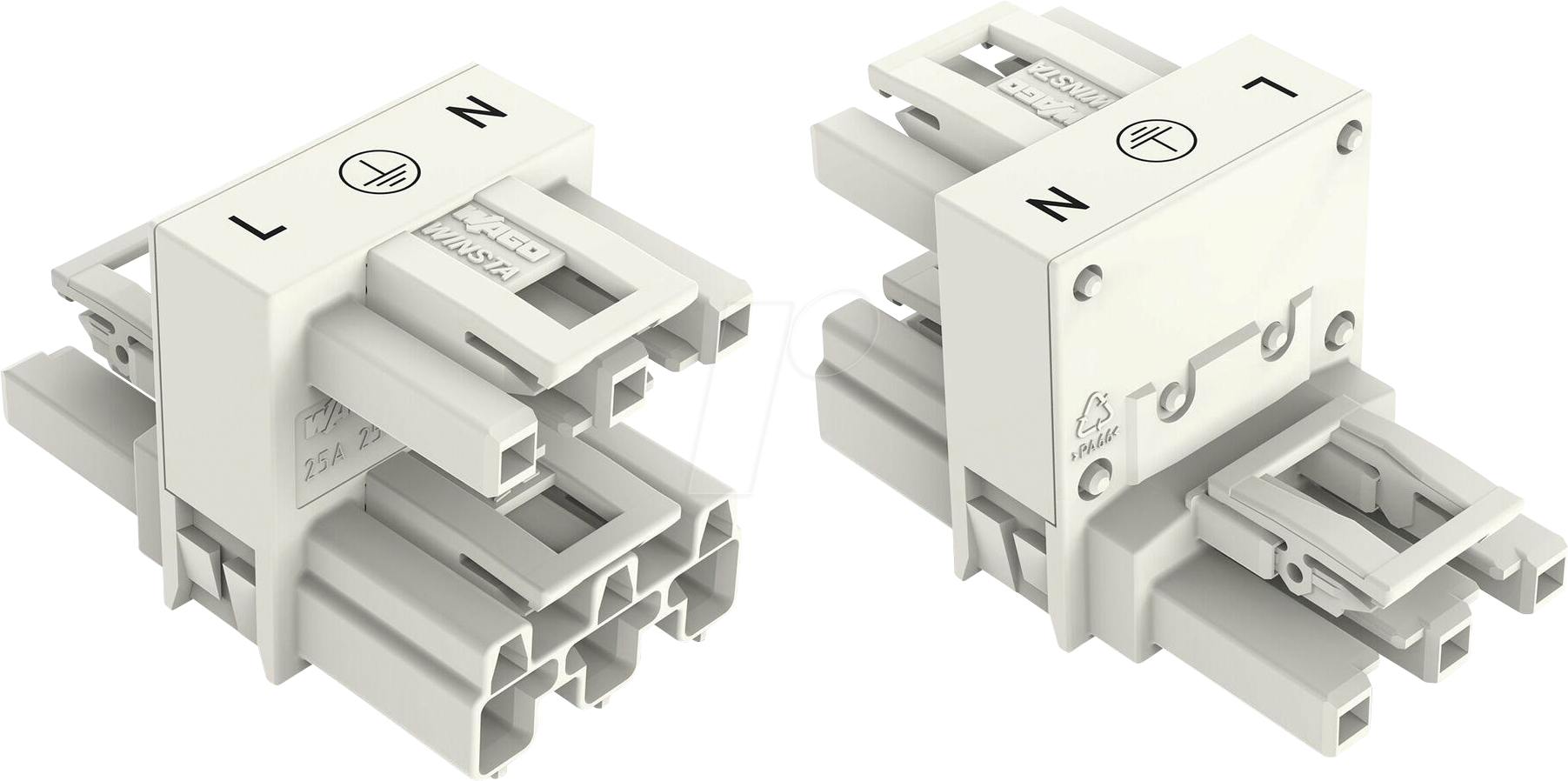

Effiziente Stromverteilung für anspruchsvolle Installationen: WAGO 770-685 WINSTA® MIDI H-Verteiler
Sie benötigen eine zuverlässige und flexible Lösung zur Stromverteilung in komplexen Elektroinstallationen, insbesondere dort, wo Standardlösungen an ihre Grenzen stoßen? Der WAGO 770-685 WINSTA® MIDI H-Verteiler mit 3 Polen, einer Stecker- und zwei Buchsenanschlüssen ist die ideale Wahl für Elektrofachbetriebe, Anlagenbauer und anspruchsvolle Heimwerker, die Wert auf Sicherheit, Effizienz und Zeitersparnis legen. Dieses Produkt optimiert die Verbindungsführung und vereinfacht den Aufbau von Stromkreisen erheblich.
Überlegene Konnektivität und Flexibilität mit WAGO WINSTA® MIDI
Der WAGO 770-685 H-Verteiler setzt neue Maßstäbe in puncto Anwendungsvielfalt und Installationskomfort. Statt mehrerer einzelner Verteiler und umständlicher Verkabelung ermöglicht dieser kompakte Baustein die gleichzeitige Anbindung von drei Leitungen über einen einzigen Eingang und zwei Ausgänge. Dies reduziert nicht nur die Anzahl der benötigten Komponenten und somit die Lagerhaltungskosten, sondern minimiert auch das Fehlerrisiko während der Installation. Die bewährte CAGE CLAMP® Anschlussklemme von WAGO garantiert eine sichere und dauerhafte Verbindung, die Vibrationen und Temperaturschwankungen standhält und somit für eine wartungsfreie Nutzung über Jahre hinweg sorgt.
Hauptvorteile des WAGO 770-685 H-Verteilers
- Schnelle und Werkzeuglose Montage: Durch das innovative Push-in-Anschlusssystem von WAGO wird der Installationsaufwand drastisch reduziert. Leiter werden einfach eingesteckt, was wertvolle Zeit spart und die Fehleranfälligkeit im Vergleich zu herkömmlichen Schraubverbindungen minimiert.
- Platzsparende Konstruktion: Der kompakte H-Aufbau und die vertikale Ausrichtung der Anschlüsse ermöglichen eine effiziente Raumnutzung im Verteilerkasten oder in Installationsschächten, was besonders in beengten Verhältnissen von Vorteil ist.
- Hohe elektrische Sicherheit: Die 3-polige Ausführung mit 1x Stecker und 2x Buchsen bietet eine klare und übersichtliche Stromverteilung. Die Nennspannung von 400V und der Nennstrom von 20A gewährleisten die Eignung für eine breite Palette von Anwendungen, von der Gebäudeinstallation bis hin zu mobilen Geräten.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Deckenbeleuchtung, bei der Verteilung von Netzwerkkabeln (mit entsprechenden Adaptern), in Schaltschränken oder bei der flexiblen Stromzuführung für Maschinen – die WINSTA® MIDI Serie ist für ihre Robustheit und Anpassungsfähigkeit bekannt.
- Wartungsfreie Verbindungen: Die Federmechanik der CAGE CLAMP® Anschlusstechnik sorgt für eine konstante Anpresskraft, die auch bei Vibrationen und Temperaturschwankungen eine sichere Verbindung gewährleistet und so Nachziehen oder lose Kontakte verhindert.
- Optimierte Kabelführung: Die H-Form des Verteilers ermöglicht eine strukturierte und aufgeräumte Kabelführung, was die Übersichtlichkeit erhöht und die Fehlersuche bei späteren Wartungsarbeiten erleichtert.
Technische Spezifikationen und Materialeigenschaften
Der WAGO 770-685 WINSTA® MIDI H-Verteiler wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt, um eine langlebige und sichere Funktionalität zu gewährleisten. Die Auswahl der Materialien und die präzise Verarbeitung sind entscheidend für die Zuverlässigkeit im täglichen Einsatz.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | WINSTA® MIDI H-Verteiler |
| Polanzahl | 3-polig |
| Anschlusstyp | 1x Stecker / 2x Buchse |
| Nennspannung (IEC) | 400 V |
| Nennstrom (IEC) | 20 A |
| Anschluss-Technologie | CAGE CLAMP® (Push-in) |
| Isolationsmaterial | Halogenfreie Kunststoffe (PA, PBT) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Farbe | Grau (Standard für diese Serie) |
| Schutzart | IP20 (bei gestecktem Zustand und ordnungsgemäßer Installation) |
| Zulassungen | VDE, CE, UL, CSA (entsprechend der Produktvarianten und regionalen Anforderungen) |
| Leiter-Querschnitt (flexibel) | 0,2 mm² bis 2,5 mm² |
| Leiter-Querschnitt (starr) | 0,2 mm² bis 2,5 mm² |
Anwendungsbereiche und Synergien
Die Stärke des WAGO 770-685 WINSTA® MIDI H-Verteilers liegt in seiner bemerkenswerten Vielseitigkeit. Seine kompakte Bauform und die zuverlässige WAGO-Anschlusstechnik machen ihn zum unverzichtbaren Bestandteil in einer Vielzahl von professionellen Anwendungen:
- Gebäudeinstallation: Effiziente Verteilung von Strom für Beleuchtungssysteme, Steckdosenkreise und zur Anbindung von Sensoren und Aktoren in Smart-Home-Anwendungen. Erleichtert die Verkabelung in Zwischendecken und an schwer zugänglichen Stellen.
- Industrielle Automatisierung: Zuverlässige Stromversorgung für Steuerungsanlagen, Maschinenkomponenten und Sensorik. Die Vibrationsfestigkeit der CAGE CLAMP® Anschlüsse ist hier ein entscheidender Vorteil.
- Veranstaltungstechnik: Schnelle und sichere Anbindung von Licht- und Tontechnik, Bühneninstallationen und mobilen Stromverteilungen, wo Flexibilität und schnelle Montage gefragt sind.
- Schaltschrankbau: Platzsparende und übersichtliche Stromverteilung innerhalb von Schaltschränken, was die Montage erleichtert und die Wartung optimiert.
- Lüftungs- und Klimatechnik: Anbindung von Ventilatoren, Steuergeräten und Sensoren in Lüftungsanlagen, wo die Zuverlässigkeit der elektrischen Verbindungen entscheidend ist.
Der WAGO 770-685 ist Teil des umfangreichen WINSTA® MIDI Steckverbindersystems, das eine durchgängige und normgerechte Installation von der Zuleitung bis zum Endgerät ermöglicht. Kombiniert mit den passenden Steckern und Buchsen dieser Serie, entsteht ein komplettes, sicheres und effizientes Verkabelungssystem.
FAQ – Häufig gestellte Fragen zu WAGO 770-685 – WINSTA® MIDI, H-Verteiler 3-pol, 1xStecker / 2xBuchse
Kann der WAGO 770-685 auch für Niederspannungsanwendungen verwendet werden?
Ja, der WAGO 770-685 WINSTA® MIDI H-Verteiler ist für eine Nennspannung von bis zu 400V ausgelegt. Er kann daher problemlos für alle gängigen Niederspannungsanwendungen in der Elektroinstallation eingesetzt werden, inklusive der Stromversorgung von Geräten mit 230V. Die maximale Belastbarkeit von 20A erlaubt eine breite Anwendungspalette.
Wie werden die Leiter sicher im WAGO 770-685 H-Verteiler angeschlossen?
Der Anschluss der Leiter erfolgt werkzeuglos über die bewährte CAGE CLAMP® Technologie von WAGO. Bei der Variante mit Push-in-Anschlüssen werden abisolierte massive oder feindrähtige Leiter einfach in die entsprechenden Öffnungen gesteckt. Die integrierte Federkraft sorgt für einen sicheren und dauerhaften Kontakt. Bei steckbaren Varianten werden die Stecker und Buchsen ineinander gesteckt, was eine schnelle und sichere Verbindung ohne Werkzeug ermöglicht.
Ist der WAGO 770-685 H-Verteiler für den Einsatz in feuchten Umgebungen geeignet?
Der WAGO 770-685 H-Verteiler hat eine Schutzart von IP20. Dies bedeutet, dass er gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm und größer geschützt ist, jedoch nicht gegen Wasser. Für den Einsatz in feuchten oder nassen Umgebungen sind spezielle, höher schützende Steckverbinder der WAGO Sortimente erforderlich.
Welche Leiterquerschnitte können maximal angeschlossen werden?
Der WAGO 770-685 WINSTA® MIDI H-Verteiler ist für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² ausgelegt, sowohl für massive als auch für feindrähtige Leiter. Diese Flexibilität deckt die meisten Anforderungen in der Standardinstallation ab.
Muss der WAGO 770-685 H-Verteiler regelmäßig gewartet werden?
Nein, dank der CAGE CLAMP® Anschlusstechnik ist der WAGO 770-685 H-Verteiler praktisch wartungsfrei. Die Federmechanik sorgt für eine konstante und sichere Verbindung über die gesamte Lebensdauer des Produkts, unabhängig von Vibrationen oder Temperaturschwankungen.
Was bedeutet die H-Form des Verteilers und welche Vorteile bietet sie?
Die H-Form des Verteilers bezieht sich auf die Anordnung der Anschlüsse. Es gibt einen Eingang und zwei Ausgänge, die in einer H-ähnlichen Struktur verbunden sind. Dies ermöglicht eine übersichtliche und kompakte Verteilung von Strom von einer Quelle auf zwei separate Verbraucher oder Stromkreise, was die Kabelführung vereinfacht und Platz spart.
Ist der WAGO 770-685 H-Verteiler mit anderen WAGO Produkten der WINSTA® Serie kompatibel?
Ja, der WAGO 770-685 H-Verteiler ist integraler Bestandteil des WINSTA® MIDI Steckverbindersystems. Er ist konzipiert, um nahtlos mit anderen Steckverbindern, Kupplungen und Verlängerungen aus der WINSTA® MIDI Familie zusammenzuarbeiten und so ein vollständiges, normkonformes Verkabelungssystem zu ermöglichen.
