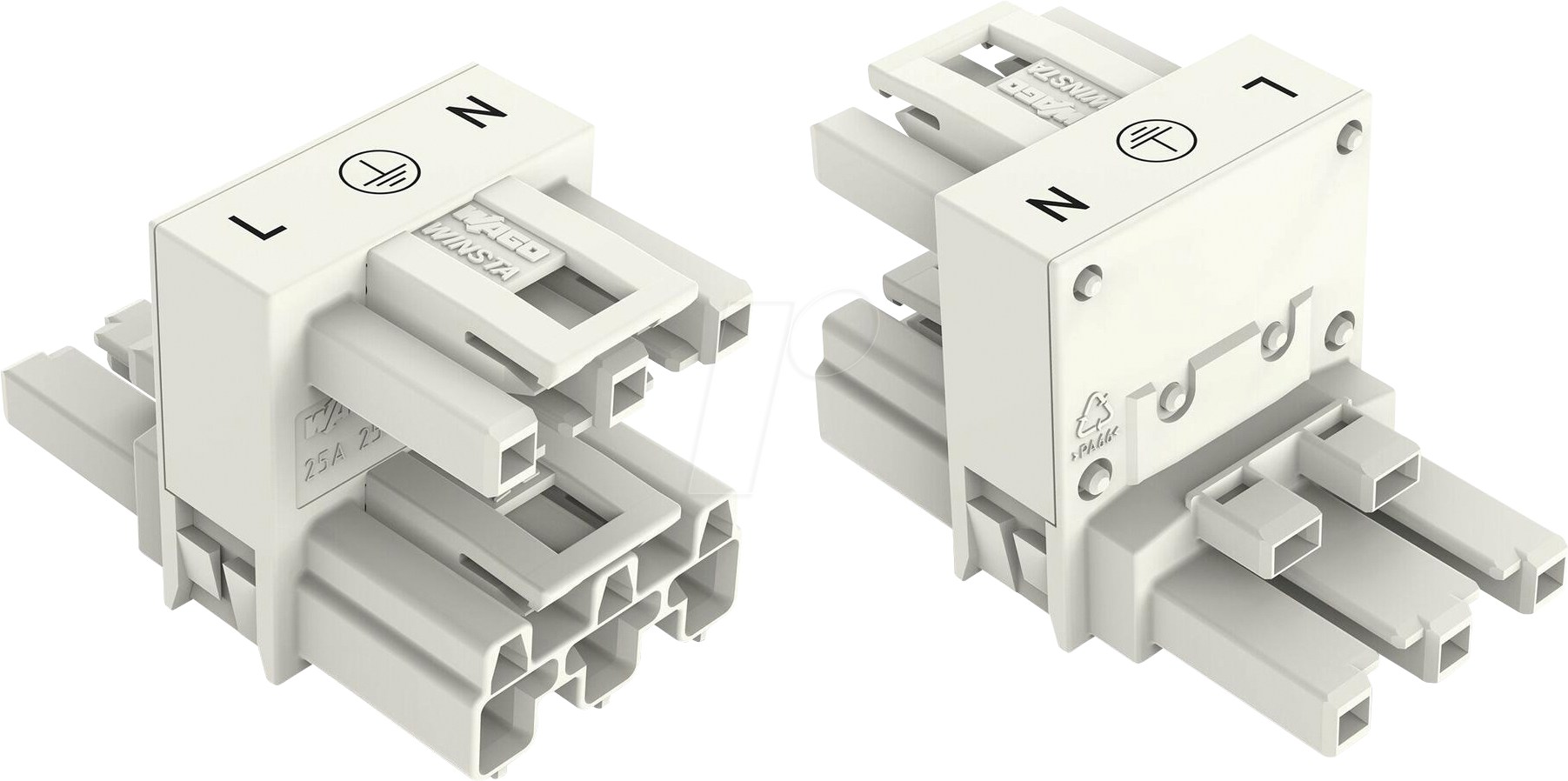

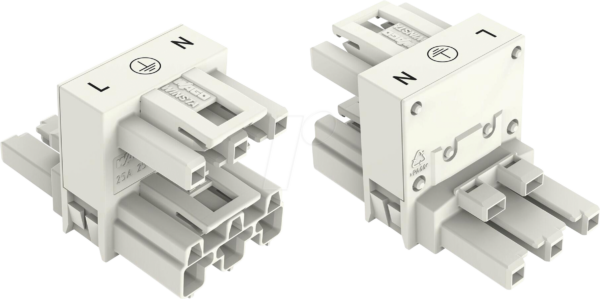

WAGO 770-683 – WINSTA® MIDI h-Verteiler: Effiziente Stromverteilung für anspruchsvolle Installationen
Suchen Sie nach einer zuverlässigen und flexiblen Lösung, um elektrische Verbraucher effizient und normgerecht zu versorgen? Der WAGO 770-683 WINSTA® MIDI h-Verteiler ist die ideale Wahl für Elektriker, Planer und Installateure, die Wert auf schnelle Montage, höchste Sicherheit und zukunftssichere Verdrahtung legen. Dieses innovative Verteilerkabel löst das Problem komplexer Verkabelungen, indem es eine einfache und sichere Aufteilung eines Stromkreises ermöglicht, was besonders in gewerblichen, öffentlichen und anspruchsvollen privaten Umgebungen wie Büros, Werkstätten oder modernen Wohneinheiten unverzichtbar ist.
Optimale Leistung und Flexibilität dank WAGO WINSTA® MIDI
Der WAGO 770-683 repräsentiert die Spitze der Verdrahtungstechnik im WINSTA® MIDI-System. Er bietet eine kompakte und äußerst robuste Lösung zur Verteilung von elektrischer Energie. Die 3-polige Ausführung mit einer Buchse und zwei Steckern ermöglicht eine intelligente und modulare Erweiterung bestehender Leitungen, ohne dass zusätzliche Klemmstellen geschaffen werden müssen. Dies minimiert nicht nur den Zeitaufwand bei der Installation, sondern reduziert auch potenzielle Fehlerquellen und erhöht die Gesamtzuverlässigkeit Ihrer elektrischen Anlagen. Im Vergleich zu herkömmlichen Methoden wie Lüsterklemmen oder Aufschneiden von Kabeln, bietet der WAGO 770-683 eine deutlich höhere Sicherheit und Langlebigkeit.
Hauptvorteile des WAGO 770-683 WINSTA® MIDI h-Verteilers
- Schnelle und werkzeuglose Montage: Dank der innovativen Federklemmen-Technologie von WAGO ist die Installation kinderleicht und spart wertvolle Montagezeit. Kein Abisolieren von Litzen oder das Hantieren mit Schraubklemmen mehr – einfach Leitung einführen, und die Verbindung steht.
- Hohe Sicherheit und Zuverlässigkeit: Die integrierte Zugentlastung und die robuste Bauweise gewährleisten eine sichere und dauerhafte elektrische Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Erfüllt höchste internationale Normen und Sicherheitsstandards.
- Flexibilität und Erweiterbarkeit: Die Konfiguration mit einem Stecker und zwei Buchsen ermöglicht eine flexible Aufteilung des Stromflusses zu verschiedenen Verbrauchern oder weiteren Verteilungspunkten. Ideal für nachträgliche Erweiterungen oder Anpassungen von Installationen.
- Platzsparendes Design: Der h-förmige Aufbau des Verteilers sorgt für eine kompakte Unterbringung im Installationskanal oder Verteilerkasten, was wertvollen Platz spart und eine ordentliche Verlegung der Kabel ermöglicht.
- Wiederholbare und lösbare Verbindung: Im Gegensatz zu vielen permanenten Verbindungen lässt sich die Verbindung mit dem WAGO 770-683 bei Bedarf einfach und ohne Beschädigung der Kabel wieder lösen und neu herstellen.
- Vielfältige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Gebäudeinstallation, im Maschinenbau, in der Beleuchtungstechnik und überall dort, wo eine flexible Stromverteilung gefordert ist.
- Schutz vor Staub und Feuchtigkeit: Die geschlossene Bauform bietet einen guten Schutz gegen das Eindringen von Staub und Feuchtigkeit, was die Langlebigkeit und Sicherheit erhöht.
Technische Spezifikationen und Qualitätsmerkmale
Der WAGO 770-683 WINSTA® MIDI h-Verteiler ist ein Meisterwerk der Ingenieurskunst, das auf Langlebigkeit, Sicherheit und maximale Effizienz ausgelegt ist. Die Auswahl der Materialien und die Präzision der Fertigung garantieren eine überragende Performance.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | WINSTA® MIDI h-Verteiler, 3-polig |
| Anschluss 1 | 1x Stecker (eingangsseitig) |
| Anschlüsse 2 & 3 | 2x Buchse (ausgangsseitig) |
| Nennspannung | 400 V (entsprechend der Einsatzbedingungen und Anschlusskabel) |
| Nennstrom | Bis zu 20 A (abhängig von der Querschnittsgröße des Anschlusskabels und den Umgebungstemperaturen) |
| Anschlussart | Steckverbindung (WAGO WINSTA® MIDI System) |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 2,5 mm² |
| Farbe | Grau (Standard WINSTA® MIDI Gehäusefarbe) |
| Schutzart | IP20 (wenn unbenutzt oder mit Schutzstopfen versehen) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (gemäß UL94 V-0) |
| Isolationsmaterial der Kontakte | Polycarbonat oder vergleichbares robustes Isolationsmaterial |
| Einsatztemperatur | -20 °C bis +85 °C (kurzzeitig höhere Temperaturen je nach Anwendung und Last) |
| Verschmutzungsgrad | 2 |
| Zulassungen | CE, VDE, UL (abhängig von spezifischen Produktvarianten und Regionen) |
Maximale Sicherheit und Kompatibilität im WAGO WINSTA® System
Das WAGO WINSTA® MIDI-System ist bekannt für seine erstklassige Sicherheit und einfache Handhabung. Der 770-683 h-Verteiler fügt sich nahtlos in dieses bewährte Ökosystem ein. Die integrierten Sicherheitsmechanismen verhindern eine versehentliche Fehlausrichtung der Pole und sorgen für eine zuverlässige Spannungsisolierung. Die Verwendung von hochwertigen Kunststoffen und Metallkontakten gewährleistet eine lange Lebensdauer und Widerstandsfähigkeit gegen äußere Einflüsse. Die klare Kennzeichnung und das durchdachte Design reduzieren das Risiko von Verdrahtungsfehlern erheblich, was gerade bei der Installation in komplexen Anlagen entscheidend ist.
Anwendungsbereiche: Wo der WAGO 770-683 seine Stärken ausspielt
Der WAGO 770-683 WINSTA® MIDI h-Verteiler ist ein universell einsetzbares Bauteil in der modernen Elektroinstallation. Seine Vielseitigkeit macht ihn zum idealen Begleiter für eine Vielzahl von Projekten:
- Industrie- und Gewerbeinstallationen: Zur Verteilung von Energie für Maschinen, Beleuchtungssysteme und Steuerungseinheiten in Produktionshallen, Werkstätten oder Lagerflächen.
- Büro- und Verwaltungsgebäude: Für die flexible Stromversorgung von Arbeitsplätzen, Besprechungsräumen und allgemeinen Beleuchtungsanforderungen.
- Öffentliche Einrichtungen: In Krankenhäusern, Schulen und Einkaufszentren, wo Zuverlässigkeit und einfache Wartbarkeit höchste Priorität haben.
- Haus- und Wohnungsinstallationen: Zur Aufteilung von Stromkreisen für Beleuchtung, Steckdosen oder zur Versorgung von fest installierten Geräten.
- Messebau und Eventtechnik: Ermöglicht eine schnelle und sichere Stromverteilung für temporäre Installationen, Bühnenbeleuchtung und AV-Technik.
- Leuchteninstallationen: Ideal zur Verteilung des Stroms an mehrere Leuchten in Reihe oder parallel, mit der Möglichkeit zur einfachen Anbindung von Steuerleitungen.
FAQ – Häufig gestellte Fragen zu WAGO 770-683 – WINSTA® MIDI, h-Verteiler 3-pol, 1xStecker / 2xBuchse
Was genau ist der Unterschied zwischen einem Stecker und einer Buchse in diesem Kontext?
Der Stecker am WAGO 770-683 fungiert als Eingang für den Strom, der von der Stromquelle kommt. Die beiden Buchsen dienen als Ausgänge, von denen der Strom weiter zu anderen Verbrauchern oder nachgeschalteten Geräten geleitet werden kann. Diese Konfiguration ermöglicht es, einen einzelnen Stromkreis aufzuteilen und zwei separate Wege für die Stromversorgung zu schaffen.
Welche Kabelquerschnitte kann der WAGO 770-683 verarbeiten?
Der Verteiler ist für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² ausgelegt, sowohl für flexible Leitungen mit Aderendhülse als auch für starre Leitungen. Dies deckt die meisten gängigen Anwendungen in der Elektroinstallation ab.
Ist dieser Verteiler für den Einsatz im Außenbereich geeignet?
Der WAGO 770-683 ist primär für den Einsatz in Innenräumen konzipiert und verfügt über die Schutzart IP20. Für den Außeneinsatz oder in feuchten Umgebungen sind spezielle wasserdichte Stecker- und Buchsensysteme erforderlich.
Benötige ich Spezialwerkzeug für die Installation?
Nein, das Besondere am WAGO WINSTA® MIDI-System ist die werkzeuglose Montage. Die Verbindungen werden durch einfaches Einstecken der abisolierten Leiter in die Federklemmen hergestellt. Lediglich zum Trennen der Verbindung kann ein spezielles Werkzeug (Entriegelungshebel) nötig sein, um Beschädigungen der Klemmen zu vermeiden.
Kann ich den Verteiler für höhere Stromstärken als 20 A verwenden?
Die Nennstrombelastbarkeit des Verteilers beträgt bis zu 20 A. Eine Überschreitung dieser Grenze kann zu Überhitzung und Beschädigung des Produkts sowie zu einer Gefährdung der Installation führen. Achten Sie immer auf die zulässigen Werte des Produkts und die Dimensionierung Ihrer Kabel und Sicherungen.
Wie wird die Sicherheit bei der Verwendung des WAGO 770-683 gewährleistet?
Die Sicherheit wird durch mehrere Faktoren gewährleistet: die Verwendung von flammhemmenden Materialien, die integrierte Zugentlastung, die verpolungssichere Steckergeometrie und die normgerechte Konstruktion des WINSTA® MIDI-Systems. Dies minimiert das Risiko von Kurzschlüssen und elektrischen Schlägen.
Ist der WAGO 770-683 mit anderen WAGO-Produkten kompatibel?
Ja, der WAGO 770-683 ist Teil des WAGO WINSTA® MIDI-Systems und somit vollständig kompatibel mit anderen Produkten dieser Serie, wie z.B. WINSTA® MIDI Steckern, Buchsen, Kupplungen und Verteilerdosen, die für die gleiche Polzahl und Stromstärke ausgelegt sind.
